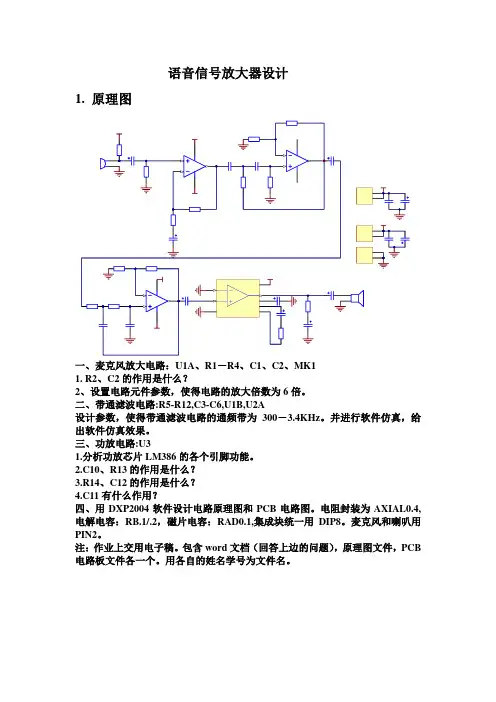

语音信号放大器设计

1. 原理图

一、麦克风放大电路：U1A、R1－R4、C1、C2、MK1

1. R2、C2的作用是什么？

2、设置电路元件参数，使得电路的放大倍数为6倍。

二、带通滤波电路:R5-R12,C3-C6,U1B,U2A

设计参数，使得带通滤波电路的通频带为300－3.4KHz。并进行软件仿真，给出软件仿真效果。

三、功放电路:U3

1.分析功放芯片LM386的各个引脚功能。

2.C10、R13的作用是什么？

3.R14、C12的作用是什么？

4.C11有什么作用？

四、用DXP2004软件设计电路原理图和PCB电路图。电阻封装为AXIAL0.4,电解电容：RB.1/.2，磁片电容：RAD0.1,集成块统一用DIP8。麦克风和喇叭用PIN2。

注：作业上交用电子稿。包含word文档（回答上边的问题），原理图文件，PCB电路板文件各一个。用各自的姓名学号为文件名。

大振膜电容麦克风放大电路

大振膜电容麦克风（Electret Condenser Microphone）是一种常用的电容式麦克风，它具有高灵敏度、低噪声和宽频响等特点，广泛应用于语音识别、音频录制和通信等领域。本文将介绍大振膜电容麦克风的放大电路设计原理和实现方法。

一、大振膜电容麦克风的工作原理

大振膜电容麦克风是利用电容变化来转换声音信号的一种传感器。其基本原理是利用机械振动使电容的电荷量发生变化，进而产生电压信号。具体来说，麦克风的振膜与背极板构成一个电容，当声波作用于振膜时，振膜会产生微小的振动，使电容的电荷量发生变化。这个变化的电荷量通过放大电路放大后，就可以得到与声音信号相对应的电压信号。

二、大振膜电容麦克风的放大电路设计

为了能够准确地放大麦克风的输出信号，需要设计一个合适的放大电路。一般来说，大振膜电容麦克风的输出信号较小，需要经过前置放大电路进行放大。

1. 前置放大电路

前置放大电路是指将麦克风输出的微弱信号放大到适合后续处理的电平。常用的前置放大电路包括共射放大电路和差分放大电路。共射放大电路由晶体管和相关电路组成，其特点是增益高、频响宽，适用于音频信号的放大。差分放大电路由两个共射放大电路组成，能够抵消噪声干扰，提高信噪比。

2. 电容耦合放大电路

电容耦合放大电路是将前置放大电路输出的信号通过电容耦合到后续的放大电路中。电容耦合放大电路具有输入阻抗高、频率响应平坦等特点，能够有效地传递音频信号。此外，为了提高放大电路的抗干扰能力，可以采用差分输入的方式。

3. 输出级放大电路

输出级放大电路是将电容耦合放大电路输出的信号进一步放大，并驱动负载电阻。输出级放大电路一般采用功率放大器或运放等器件，以满足音频信号的放大和输出要求。

大振膜电容麦克风放大电路的实现方法有多种，可以根据具体需求选择适合的方案。下面介绍一种常见的实现方法。

1. 选择合适的元器件：根据麦克风的输出特性和放大要求，选择合适的晶体管、电容和电阻等元器件。

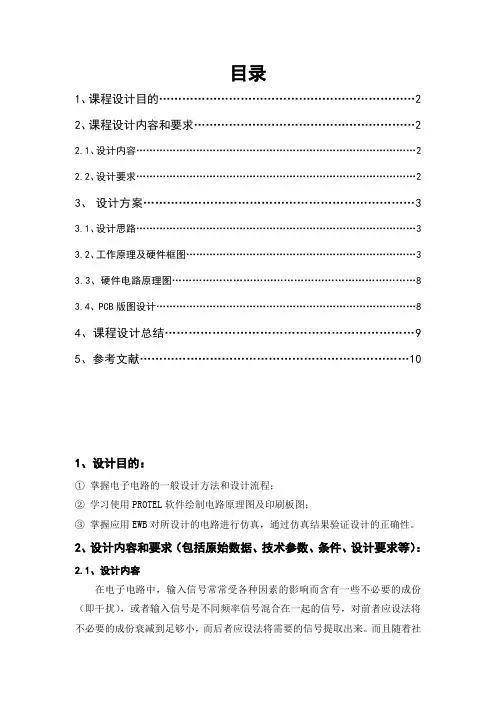

目录

1、课程设计目的…………………………………………………………2

2、课程设计内容和要求…………………………………………………2

2.1、设计内容…………………………………………………………………………2

2.2、设计要求…………………………………………………………………………2

3、 设计方案……………………………………………………………3

3.1、设计思路…………………………………………………………………………3

3.2、工作原理及硬件框图……………………………………………………………3

3.3、硬件电路原理图………………………………………………………………8

3.4、PCB版图设计……………………………………………………………………8

4、课程设计总结………………………………………………………9

5、参考文献……………………………………………………………10

1、设计目的：

① 掌握电子电路的一般设计方法和设计流程；

② 学习使用PROTEL软件绘制电路原理图及印刷板图；

③ 掌握应用EWB对所设计的电路进行仿真，通过仿真结果验证设计的正确性。

2、设计内容和要求（包括原始数据、技术参数、条件、设计要求等）：

2.1、设计内容

在电子电路中，输入信号常常受各种因素的影响而含有一些不必要的成份（即干扰），或者输入信号是不同频率信号混合在一起的信号，对前者应设法将不必要的成份衰减到足够小，而后者应设法将需要的信号提取出来。而且随着社 1 会的发展，在我们的日常生活中也经常会出现一系列的问题：如在检修各种机器设备的时候，我们要根据故障设备的异常声来寻找故障，这种异常的声响的频谱覆盖面往往很广；同时另外的一种情况我们在打电话的时候，有时往往因声音或干扰太大而难以听清对方的声音，这时我们就需要一种既能放大语音信号又能降低外来噪声的仪器。而且语音放大电路目前的运用很广泛：适用于很多的家用电器上面的运用。例如：便携式收音机、对讲机等很多方面的运用。为了达到这样的一个目的，我们就要考虑到设计一个能识别300~3000HZ频率范围内的小信号放大系统，我们可以用设计一个集成运算放大器组成的语音放大电路。
