音频放大器的设计和优化音频放大器的设计与优化随着电子技术的不断发展，音频放大器已经成为人们生活中不可或缺的一部分。
无论是家庭影音系统，还是音乐播放器，都需要音频放大器的支持。
音频放大器的作用是将音频信号转换为电信号并放大到足够的电压和电流，从而驱动扬声器播放出声音。
因此，优化和改进放大器的性能是重要的。
设计方案音频放大器的设计需要考虑多个因素，包括放大器的性能参数、拓扑、噪声和失真等。
在选择拓扑结构时，常见的有AB、A、B、C、D五个类别，其中AB和A类为较常用的两种。
在实际应用中，根据不同情况可采用不同的拓扑结构。
为了提高放大器的效率，降低功率损耗，还可以使用类D放大器。
除拓扑结构外，还要考虑放大器的工作电源。
正常工作的音频放大器需要直流电压和直流电流，这些电源需从交流电源中转换而来。
针对放大器的不同工作状态，需要选择适当的电容、电感和三极管等元器件。
在放大器的性能参数中，最重要的是增益、带宽、输出功率和失真度。
增益代表放大器的放大倍数；带宽表示放大器对信号频率的响应；输出功率决定了放大器能够驱动的扬声器的大小；失真度描述了放大器是否存在畸变。
失真度包括谐波失真和交叉失真。
谐波失真是由于放大器非线性引起的，会产生一定的谐波成分；而交叉失真则由两个以上频率信号重叠而引起，难以直接测量。
优化方案要优化音频放大器的性能，就需要针对以上问题进行优化。
首先，选择合适的拓扑结构和工作电源，如采用AB或A类拓扑结构、高质量大容量的电容和电感以及高质量的三极管等元器件。
同时，通过合理布局布线、优化选择元器件、加强集成电路的设计等可优化放大器的噪声和失真度、增强放大器稳定性。
其次，可通过反馈电路、增加滤波电路等方式，优化放大器的带宽，保证放大器对信号的响应频带宽度。
此外，通过Class-D技术的应用，可使放大器的效率大大提高，功率损耗降低，并减少热量散失。
总结音频放大器的设计和优化是电子工程师不可忽视的重点。
必须在考虑整机成本的同时，确保放大器的性能如增益、带宽和失真度等符合实际应用的需求。

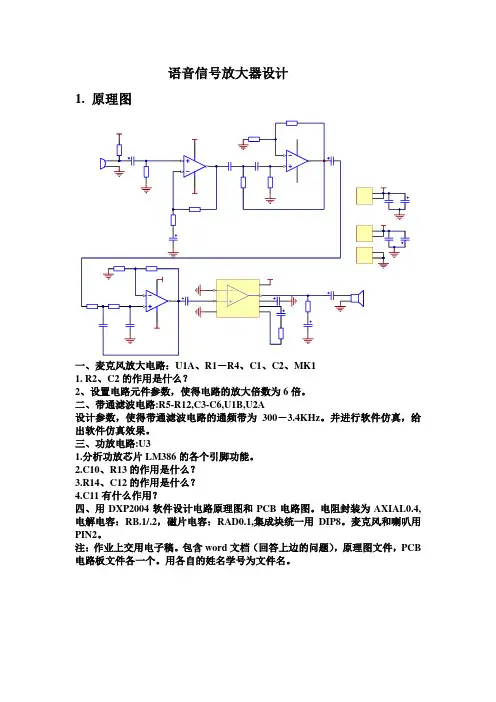

语音信号放大器设计
1. 原理图
一、麦克风放大电路：U1A、R1－R4、C1、C2、MK1
1. R2、C2的作用是什么？
2、设置电路元件参数，使得电路的放大倍数为6倍。
二、带通滤波电路:R5-R12,C3-C6,U1B,U2A
设计参数，使得带通滤波电路的通频带为300－3.4KHz。
并进行软件仿真，给出软件仿真效果。
三、功放电路:U3
1.分析功放芯片LM386的各个引脚功能。
2.C10、R13的作用是什么？
3.R14、C12的作用是什么？
4.C11有什么作用？
四、用DXP2004软件设计电路原理图和PCB电路图。
电阻封装为AXIAL0.4,电解电容：RB.1/.2，磁片电容：RAD0.1,集成块统一用DIP8。
麦克风和喇叭用PIN2。
注：作业上交用电子稿。
包含word文档（回答上边的问题），原理图文件，PCB 电路板文件各一个。
用各自的姓名学号为文件名。

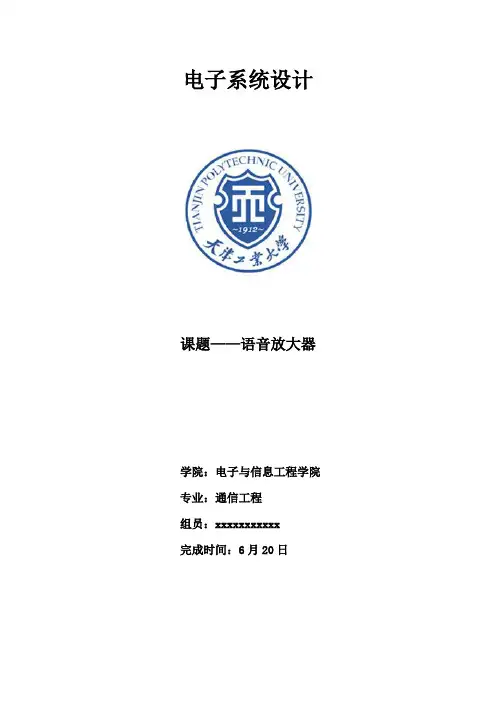

电子系统设计课题——语音放大器学院：电子与信息工程学院专业：通信工程组员：xxxxxxxxxxx完成时间：6月20日内容摘要本文介绍了一种语音放大电路，它由前置放大器、带通滤波器和功率放大器组成，能对300——3000Hz的语音信号进行放大，降低外来噪声。
并用Multisim 进行仿真实验，以期达到所要求的效果。
关键字：信号源、前置放大器、带通滤波器、功率放大器目录一、设计目的 (1)二、设计题目及分析 (1)三、概要设计 (1)四、详细设计 (1)五、测试分析 (5)六、心得体会 (9)七、附录 (10)一、设计目的在电子电路中，输入语音信号往往混杂着噪声和其他不同频率成分的干扰，因此我们设计该电路，使其尽可能减小噪声，滤除300——3000Hz 以为的频率成分，同时，尽可能地放大有用信号，从而得到清晰的语音信号，并将它通过扬声器输出。
二、设计题目及分析此语音放大器由三部分组成，原理框图如图2-1。
外部输入KHzKHz 303源号信放大器前置z3~300KH 带通滤波放大器功率扬声器图2-1 语音放大器原理框图其中，各级要求如下。
① 前置放大器的输入信号50mVpp 。
② 带通滤波器3dB 带通范围：300——3000Hz 。
③ 输出功率放大倍数100倍，可用元件LM386功率放大器。
④ 电源电压为±5V 。
三、概要设计（1） 假设带通滤波器通带增益为0dB ，且功率放大器采用LM386的20倍接法，若要提供足够的功率（扬声器8Ω，输出功率≥0.5W ），则可设功率放大器的输入信号有效值为100mV ，此时8Ω的扬声器获得功率为0.5W ，故在此前置放大器级，假设输入信号为5mV ，至少需要对其放大30倍。
在此前置放大器放大倍数选为50倍，若采用运算放大器的反向组态，则反馈电阻采用500K Ω的电阻，此时输入阻抗为10K Ω。
（2） 带通滤波器可由低通滤波器和高通滤波器串联组成。
其中，低通滤波器截止频率为3KHz ，高通滤波器截止频率为300Hz 。

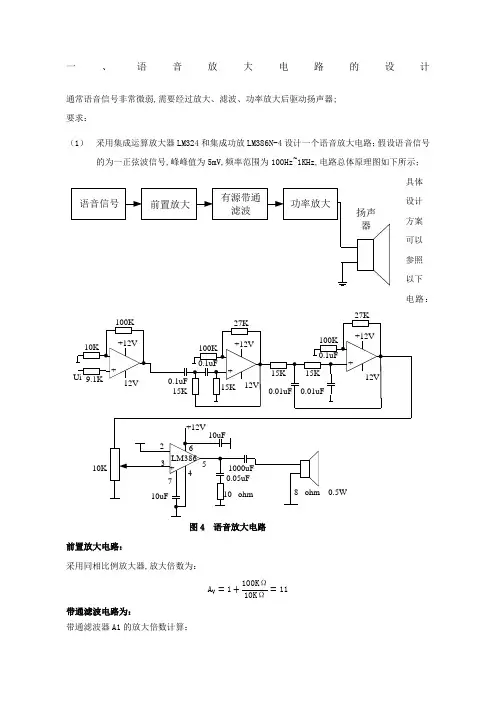

一、语音放大电路的设计通常语音信号非常微弱,需要经过放大、滤波、功率放大后驱动扬声器; 要求：（1） 采用集成运算放大器LM324和集成功放LM386N-4设计一个语音放大电路；假设语音信号的为一正弦波信号,峰峰值为5mV,频率范围为100Hz~1KHz,电路总体原理图如下所示；具体设计方案可以参照以下电路：图4 语音放大电路 前置放大电路：采用同相比例放大器,放大倍数为：A V =1+100KΩ10KΩ=11带通滤波电路为：带通滤波器A1的放大倍数计算：A vf1=1+27KΩ100KΩ=1.27A vf2=1+27KΩ100KΩ=1.27则带通滤波器的放大倍数为：A V=A vf1∗Avf2=1.272=1.6129采用低通和高通二阶有源巴特沃斯滤波器器串联连接,按照设计要求低通滤波器截止频率为1KHz,高通滤波器截止频率大于100Hz：f high=12πRC=12π15K∗0.1μ=106Hzf low=12πRC=12π15K∗0.01μ=1061Hz功率放大电路：是一个三级放大电路：第一级为差分放大电路；第二级为共射放大电路；第三级为准互补输出级功放电路;外接元件最少的用法：静态时输出电容上电压为V CC2⁄,最大不失真输出电压的峰-峰值为电压V CC,最大输出P=(CC√2)2R L=V CC2R L=（1）仔细分析以上电路,弄清电路构成,指出前置放大器的增益为多少dB 通带滤波器的增益为多少dB前级放大器的增益为21dB,带通滤波器的增益为（2）参照以上电路,焊接电路并进行调试;a、将输入信号的峰峰值固定在5mV,分别在频率为100Hz和1KHz的条件下测试前置放大的输出和通带滤波器的输出电压值,计算其增益,将计算结果同上面分析的理论值进行比较;经过实际测量,前级放大器的实际增益约为20dB,带通滤波器的增益约为0dB;b、能过改变10K殴的可调电阻,得到不同的输出,在波形不失真的条件下,测试集成功放LM386在如图接法时的增益；调节电位器,可得功放的实际增益约为25dB;c、将与LM386的工作电源引脚即６引脚相连的10uF电容断开,观察对波形的影响,其作用是什么d、与6脚相连的10uF电容断开,会影响输出波形的质量,该电容的作用为对电源进行滤波,消除电源电压不稳定等造成的干扰;e、扬声器前面1000uF电容的作用是什么f、1000uF电容的作用是隔直通交,避免有直流分量流入扬声器而造成干扰;注意：１片LM324芯片有含有四个运放；集成功放采用LM386N-4；。

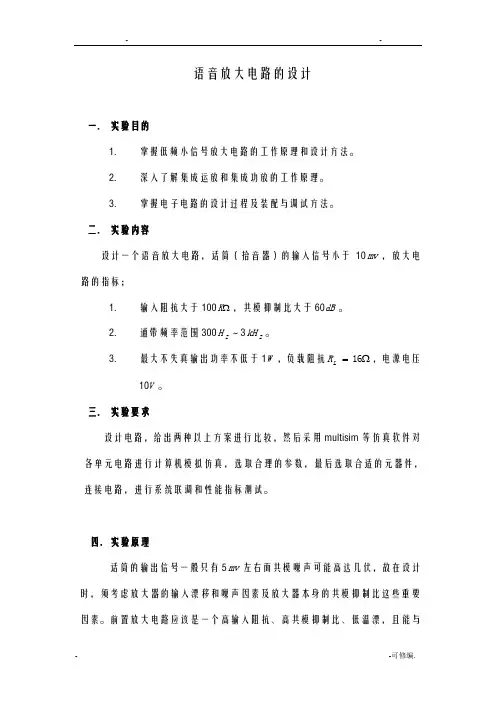

语音放大电路的设计一． 实验目的1. 掌握低频小信号放大电路的工作原理和设计方法。
2. 深入了解集成运放和集成功放的工作原理。
3.掌握电子电路的设计过程及装配与调试方法。
二． 实验内容设计一个语音放大电路，话筒（拾音器）的输入信号小于10mv ，放大电路的指标；1. 输入阻抗大于100ΩK ，共模抑制比大于60dB 。
2. 通带频率范围300Z H ～3Z kH 。
3.最大不失真输出功率不低于1W ，负载阻抗Ω=16L R ，电源电压10V 。
三． 实验要求设计电路，给出两种以上方案进行比较，然后采用multisim 等仿真软件对各单元电路进行计算机模拟仿真，选取合理的参数，最后选取合适的元器件，连接电路，进行系统联调和性能指标测试。
四．实验原理话筒的输出信号一般只有5mv 左右而共模噪声可能高达几伏，故在设计时，须考虑放大器的输入漂移和噪声因素及放大器本身的共模抑制比这些重要因素。
前置放大电路应该是一个高输入阻抗、高共模抑制比、低温漂，且能与高阻抗话筒配接的小信号放大电路。
人耳可以听到的音频信号范围约为20Z H ～20Z kH ，而人的发音器官可以发出的声音频率为80Z H ～3.4Z kH ，但语音信号的频率通常在300Z H ～3Z kH ，所以前置放大后，需采用带通滤波电路。
因电路的最终输出需推动扬声器完成电（信号）到声（信号）的转换，故输出级需采用功率放大电路，以便输出功率尽可能地大，转换效率尽可能地高，非线性失真尽可能地小。
功放电路形式很多，可采用集成功率放大器（比如LM386）。
语音放大电路须有以下几个组成部分：根据设计要求，先确定总的电压放大倍数，同时考虑各级基本放大电路所能达到的放大倍数，分配和确定各级的电压放大倍数。
然后根据已分配和确定的各级电压放大倍数和设计要求，比如滤波器的上下限截止频率，选取合理的设计方案以及合适的元件参数。
最后在实验板上搭接电路，分级调试，直至完成整机的调试及功能测试。

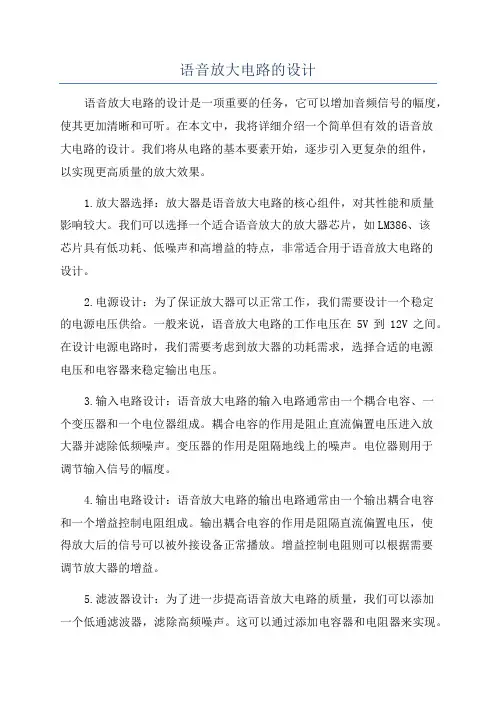

语音放大电路的设计语音放大电路的设计是一项重要的任务，它可以增加音频信号的幅度，使其更加清晰和可听。
在本文中，我将详细介绍一个简单但有效的语音放大电路的设计。
我们将从电路的基本要素开始，逐步引入更复杂的组件，以实现更高质量的放大效果。
1.放大器选择：放大器是语音放大电路的核心组件，对其性能和质量影响较大。
我们可以选择一个适合语音放大的放大器芯片，如LM386、该芯片具有低功耗、低噪声和高增益的特点，非常适合用于语音放大电路的设计。
2.电源设计：为了保证放大器可以正常工作，我们需要设计一个稳定的电源电压供给。
一般来说，语音放大电路的工作电压在5V到12V之间。
在设计电源电路时，我们需要考虑到放大器的功耗需求，选择合适的电源电压和电容器来稳定输出电压。
3.输入电路设计：语音放大电路的输入电路通常由一个耦合电容、一个变压器和一个电位器组成。
耦合电容的作用是阻止直流偏置电压进入放大器并滤除低频噪声。
变压器的作用是阻隔地线上的噪声。
电位器则用于调节输入信号的幅度。
4.输出电路设计：语音放大电路的输出电路通常由一个输出耦合电容和一个增益控制电阻组成。
输出耦合电容的作用是阻隔直流偏置电压，使得放大后的信号可以被外接设备正常播放。
增益控制电阻则可以根据需要调节放大器的增益。
5.滤波器设计：为了进一步提高语音放大电路的质量，我们可以添加一个低通滤波器，滤除高频噪声。
这可以通过添加电容器和电阻器来实现。
在进行语音放大电路的设计时，我们还需要注意以下几点：1.信号线路的布局：为了避免干扰和噪声的干扰，我们需要合理设计信号线路的布局。
尽量将输入和输出线路分离，减少干扰对语音信号的影响。
2.接地设计：接地线路的设计是语音放大电路设计中一个重要的方面。
一个良好的接地设计可以最大程度地减少噪声和干扰。
3.输入输出的匹配：在设计语音放大电路时，需要确保输入和输出的阻抗匹配。
这可以通过添加合适的电阻来实现。
4.PCB布局设计：为了避免干扰和噪声的干扰，我们需要合理设计PCB布局。

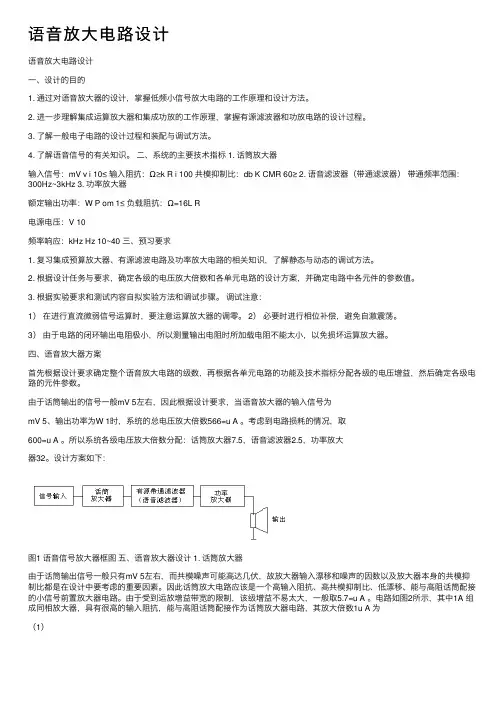

语⾳放⼤电路设计语⾳放⼤电路设计⼀、设计的⽬的1. 通过对语⾳放⼤器的设计，掌握低频⼩信号放⼤电路的⼯作原理和设计⽅法。
2. 进⼀步理解集成运算放⼤器和集成功放的⼯作原理，掌握有源滤波器和功放电路的设计过程。
3. 了解⼀般电⼦电路的设计过程和装配与调试⽅法。
4. 了解语⾳信号的有关知识。
⼆、系统的主要技术指标 1. 话筒放⼤器输⼊信号：mV v i 10≤ 输⼊阻抗：Ω≥k R i 100 共模抑制⽐：db K CMR 60≥ 2. 语⾳滤波器（带通滤波器）带通频率范围：300Hz~3kHz 3. 功率放⼤器额定输出功率：W P om 1≤ 负载阻抗：Ω=16L R电源电压：V 10频率响应：kHz Hz 10~40 三、预习要求1. 复习集成预算放⼤器、有源滤波电路及功率放⼤电路的相关知识，了解静态与动态的调试⽅法。
2. 根据设计任务与要求，确定各级的电压放⼤倍数和各单元电路的设计⽅案，并确定电路中各元件的参数值。
3. 根据实验要求和测试内容⾃拟实验⽅法和调试步骤。
调试注意：1）在进⾏直流微弱信号运算时，要注意运算放⼤器的调零。
2）必要时进⾏相位补偿，避免⾃激震荡。
3）由于电路的闭环输出电阻极⼩，所以测量输出电阻时所加载电阻不能太⼩，以免损坏运算放⼤器。
四、语⾳放⼤器⽅案⾸先根据设计要求确定整个语⾳放⼤电路的级数，再根据各单元电路的功能及技术指标分配各级的电压增益，然后确定各级电路的元件参数。
由于话筒输出的信号⼀般mV 5左右，因此根据设计要求，当语⾳放⼤器的输⼊信号为mV 5、输出功率为W 1时，系统的总电压放⼤倍数566=u A 。
考虑到电路损耗的情况，取600=u A 。
所以系统各级电压放⼤倍数分配：话筒放⼤器7.5，语⾳滤波器2.5，功率放⼤器32。
设计⽅案如下：图1 语⾳信号放⼤器框图五、语⾳放⼤器设计 1. 话筒放⼤器由于话筒输出信号⼀般只有mV 5左右，⽽共模噪声可能⾼达⼏伏，故放⼤器输⼊漂移和噪声的因数以及放⼤器本⾝的共模抑制⽐都是在设计中要考虑的重要因素。
话音放大器设计一、设计任务与要求 1、设计任务设计并制作有一定输出功率的话音放大电路。
2、基本要求（1）电路采用5V 单电源供电；（2）前置放大器由两级放大器构成，其中放大器1的增益为20dB ，放大器2的增益为20dB ，增益均可调；（3）带通滤波器：通带为300Hz ～3.4kHz ；（4）输出额定功率P>0.2W ，失真度<10%；负载额定阻抗为8Ω。
二、基本工作原理语音放大器的原理框图如图1所示。
电路有三个部分构成，分别为前置放大电路、带通滤波电路和功率放大电路。
麦克风有多种类型，用于将声音转换为电信号，较常用的有驻极体话筒。
前置放大电路用于对话筒的输入信号进行放大。
带通滤波器用于滤除语音信号频带以外的噪声，最后由功率放大电路对语音信号进行功率放大驱动喇叭输出。
三、单元电路设计1、驻极体话筒驻极体话筒具有体积小、结构简单、电声性能好、价格低的特点。
广泛用于盒式录音机、无线话筒及声控等电路中。
驻极体话筒具有体积小、结构简单、电声性能好、价格低的特点。
广泛用于盒式录音机、无线话筒及声控等电路中。
驻极体话筒由声电转换和阻抗变换两部分组成。
驻极体话筒与电路的接法有两种：源极输出与漏极输出。
下图为本次实验设计的话题电路图：图3 驻极体话筒电路2.、分压电路把5V 电压分为2.5V 输出，电路图如下：3、前置放大电路在测量用的放大电路中，一般传感器送来的直流或低频信号，经过放大后多用单端方式传输。
放大器输入漂移和噪声等因素对于总的精度至关重要，放大器本身的共模抑制特性也是同等重要的问题。
因此前置放大电路应该是一个高输入阻抗，高共模抑制比，低漂移的小信号放大电路。
通常可以由运放构成的交流放大电路实现。
我们设计的放大电路可以用LF353芯片来实现。
电路图如下：反向输入端10k 电阻，增大输入阻抗。
其中Au1=100k/10k=10,Au2=0~20,因此第一级放大和第二级放大均可满足增益为20dB ，通过调节滑动变阻器，从而调节前置放大电路整体增益。
音频放大器的设计首先，电路设计是音频放大器设计的第一步。
我们可以采用基于放大器操作放大时间的放大器进行设计。
这种放大器可以将输入信号放大到所需的输出水平。
为了确保输出信号的准确性和质量，我们需要选择合适的放大器类型和特性。
在选择放大器时，我们应该考虑以下几个因素：1.功率输出要求：根据我们的应用需求，选择适当功率输出的放大器。
一般来说，音频放大器的功率输出应该与我们使用的扬声器的功率要求相匹配。
2.频率响应：不同类型的音频放大器在频率响应上有所差异。
我们应选择有较大频率范围的放大器，以确保它能够在各种频率下输出准确的信号。
3.图像失真和噪声：尽量避免图像失真和噪声对音频信号的影响。
我们应选择具有低失真和低噪声的放大器。
选定放大器后，我们需要选择适当的部件来构建电路。
这些部件包括电容、电感、电阻、晶体管等。
在选择部件时，我们应该考虑以下几个因素：1.品质因数：电容和电感的品质因数决定了它们对信号的衰减程度。
较高品质因子的部件能够提供更好的信号质量。
2.频率响应：不同类型的电容和电感在不同频率下的响应也会有所不同。
我们应该选择频率响应范围广泛的部件，以确保信号在整个频率范围内的准确传递。
3.功率处理能力：部件的功率处理能力应与放大器的功率输出要求相匹配。
在将所有部件组合在一起时，我们还应考虑电路的布局和连接。
优良的布局和连接可以减少干扰和噪声，并确保信号的准确传输。
除了电路设计1.使用电源滤波器：安装电源滤波器可以减少电源中的噪声干扰，并提供稳定的电源。
2.使用反馈电路：反馈电路可以将输出信号与输入信号进行比较，并对放大器进行自动校正。
这可以提高输出信号的准确性和稳定性。
3.选择高质量的扬声器：高质量的扬声器能够提供更好的音频体验。
我们应选择与放大器输出匹配的扬声器，并确保其质量和性能能够满足我们的需求。
最后，我们还应该进行测试和调整，以确保音频放大器的性能和质量符合预期。
我们可以使用信号发生器和示波器来测试输入输出信号的准确性，以及频率响应和失真的水平。
multisim语音放大器设计语音放大电路设计一．实验目的1、熟悉Multisim10软件的使用方法。
2、掌握LM324集成运放电路对放大器性能的影响。
3、学习电压放大倍数、输入电压、输出电压仿真方法。
4、学习掌握Multisim10仪表波形分析5、学会PCB 制板二．虚礼实验仪器及器材双踪示波器三．实验步骤语音放大电路主要有信号输入、前置放大器、有源带通滤波器、功率放大器和输出。
该放大电路的原理框图如图：图1放大电路的原理框图1 前置放大前置放大电路亦为测量用小信号放大电路。
在测量用的放大电路中，一般传感器送来的直流或低频信号，经放大后多用单端方式传输。
前置放大电路是一个高输入阻抗，高共模抑制比，低漂移的小信号放大电路。
方案一：具有恒流源偏置的差分放大器具有恒流源偏置的差分放大器，常作为输入级或中间放大极。
差分放大器能有效地抑制零点漂移。
方案二：测量用放大器：测量用放大器由两个同相放大器和一个差动放大器组成，该电路具有输入阻抗高、电压增益容易调节、输出不包含共模信号等优点。
方案三：同相放大器：我们用两个同相放大电路的简单串联组合进行设计。
它也称为同相串联差分放大电路。
差分输入信号从两个放大器的同相端输入，可以有效的消除两输入端的共模分量，获得很高的共模抑制比和极高的输入电阻，因此这种电路常用作高输入电阻的仪用放大电路。
输入信号：uId≦10mv 输入阻抗：Ri≧100kΩ共模抑制比：KcMR≧60dB 方案一差放电路具有抗干扰，防止失真，性能稳定等优点，但其电路实现较为复杂，大大提高了技术难度。
在能够达到实验要求技术指标的同等条件下，尽量不与选用。
方案二和方案三电路实现简单，失真不大，也可满足实验要求。
其输入阻抗可用万用表测出。
本次实验选用方案三。
图2前置放大前置放大电路的理论放大倍数为100。
元件选择确定电阻R1～R5及放大倍数图2外电路电阻选定R2=R3=R5=R6=100KΩ取R4=R7=10KΩ,C1=C3=10uFC2=C4= 100pF则放大倍数A3=A1·A2=1002 滤波电路有源滤波电路是用有源器件与RC网络组成的滤波电路。
语音放大电路设计在设计语音放大电路时，需要考虑以下几个关键因素：1.增益：放大电路的主要功能是将输入音频信号放大到所需的幅度。
增益是指输出电压与输入电压的比值，通常以分贝(dB)表示。
根据具体的应用需求，可以选择不同的增益级别。
2.频率响应：放大电路应该具有良好的频率响应特性，即在整个频率范围内放大器的增益保持稳定。
为了实现平坦的频率响应特性，可以采用双极晶体管放大器、场效应管放大器或运算放大器等。
3.失真：放大电路应该尽可能地减小失真，保持输入信号的原始特性。
常见的失真有非线性失真、交叉失真、谐波失真等。
为了减小失真，可以采用负反馈技术、使用高品质的元件、合理选择工作点等。
4.噪声：放大电路也会引入一定的噪声。
为了保持信噪比较高，应该选择低噪声元件、合理设计电路布局、使用合适的屏蔽等。
在实际设计语音放大电路时，可以采用以下步骤：1.确定需求：明确需要放大的音频信号的幅度范围，确定所需的增益级别。
2.选择放大器类型：根据需求选择合适的放大器类型，如晶体管放大器、场效应管放大器、运放等。
3.设计输入电路：设计输入电路以匹配音频信号源的输出特性，并实现对输入信号的合理放大。
4.设计输出电路：设计输出电路以适配所需的输出负载，如扬声器或其他输出设备。
同时，确保输出电路能够提供足够的电流和电压。
5.找到合适的元件：根据设计要求选择合适的电容、电阻、电感等元件。
6.进行仿真和实验：使用电子设计自动化(EDA)工具对电路进行仿真，并根据仿真结果进行调整。
然后，根据最终设计方案进行实验，对实际电路性能进行测试。
7.优化电路：根据实验结果进行电路优化，找到最佳的工作点和元件组合。
总结而言，语音放大电路设计需要考虑增益、频率响应、失真和噪声等关键因素。
通过选择合适的放大器类型、设计合理的输入输出电路和元件选择，可以实现高质量的语音放大效果。
同时，仿真和实验可以帮助优化电路设计，确保电路性能达到设计要求。
语音放大器电路设计1.放大倍数：语音信号通常需要放大至一定倍数才能达到要求的音量，因此需要确定放大器的放大倍数。
2.频率响应：语音信号的频率范围通常在20Hz到20kHz之间，因此放大器需要具备良好的频率响应特性，确保能够有效放大整个频率范围的语音信号。
3.变调能力：有时需要对语音信号进行变调处理，比如降低音调或提高音调，因此放大器需要具备一定的变调能力。
4.低噪声：放大器应该尽量减少对语音信号的噪声干扰，以确保信号的清晰度和准确性。
5.功率输出：放大器的功率输出应该能够满足实际需求，通常以瓦特为单位来表示。
基于以上需求，我们可以设计以下语音放大器电路。
电路设计：1.输入端：输入端一般使用麦克风或其他语音输入设备，该设备将语音信号转换为电压信号，并将其输入到放大器电路中。
输入端可以包括滤波电路，用于滤除高频噪声和杂音。
2.放大器部分：放大器部分是整个电路的核心，它需要根据需求确定放大倍数和频率响应。
常见的放大器电路包括晶体管放大器、集成放大器和功放等。
在设计放大器部分时，需要考虑选择合适的放大器器件和电路拓扑结构，以满足上述需求。
3.输出端：输出端负责将放大后的语音信号转换为可听的声音。
输出端可以包括滤波电路，用于滤除高频噪声和杂音，以及功率放大电路，用于将信号的电压增大至可以驱动扬声器或音响设备的水平。
除了以上基本电路部分，还可以根据需求添加以下功能电路：1.变调电路：用于对语音信号进行变调处理，可以根据需求选择合适的变调电路。
2.音量控制电路：用于调节输出的音量大小，可以通过电位器或数字控制器实现。
3.保护电路：用于保护放大器电路不受过流、过压等情况的损害。
总结：通过以上的电路设计，可以实现一个满足需求的语音放大器电路。
在实际设计过程中，还需要进行模拟电路设计、元器件选型、电路布局、PCB设计以及测试和调试等环节，确保电路的稳定性和性能。
需要注意的是，本文仅为电路设计的概述，具体设计细节和参数还需要根据实际需求和条件进行进一步的研究和优化。
电子电工教学基地实验报告实验课程：模拟电路实验及仿真实验名称：语音放大电路的设计设计人员：完成日期： 2012年6月27日0、引言在电子电路中，输入信号常常受各种因素的影响而含有一些不必要的成份（即干扰），或者输入信号是不同频率信号混合在一起的信号，对前者应设法将不必要的成份衰减到足够小，而后者应设法将需要的信号提取出来。
而且随着社会的发展，在我们的日常生活中也经常会出现一系列的问题：如在检修各种机器设备的时候，我们要根据故障设备的异常声来寻找故障，这种异常的声响的频谱覆盖面往往很广；同时另外的一种情况我们在打电话的时候，有时往往因声音或干扰太大而难以听清对方的声音，这时我们就需要一种既能放大语音信号又能降低外来噪声的仪器。
而且语音放大电路目前的运用很广泛：适用于很多的家用电器上面的运用。
例如：便携式收音机、对讲机等很多方面的运用。
为了达到这样的一个目的，我们就要考虑到设计一个能识别300~3000HZ频率范围内的小信号放大系统，我们可以用设计一个集成运算放大器组成的语音放大电路。
一、设计目的及要求【设计目的】1.通过实验培养学生的市场素质，工艺素质，自主学习的能力，分析问题解决问题的能力以及团队精神。
2.通过实验总结回顾所学的模拟电子技术基础理论和基础实验，掌握低频小信号放大电路和功放电路的设计方法。
【设计要求】1）选取单元电路及元件根据设计要求和已知条件，确定前置放大电路、有源带通滤波电路、功率放大电路的方案，计算和选取单元电路的原件参数。
2）前置放大电路的组装与调试测量前置放大电路的差模电压增益AU、共模电压增益AUc、共模抑制比KCMR、带宽BW、输入电压Ri等各项技术指标，并与设计要求值进行比较。
3）有源带通滤波器电路的组装与调试测量有缘带通滤波器电路的差模电压增益AUd、带通BW，并与设计要求进行比较。
4）功率放大电路的组装与调试测量功率放大电路的最大不失真输出功率Po,max、电源供给功率PDC、输出效率η、直流输出电压、静态电源电流等技术指标。
5）整体电路的联调与试听6）应用Multisim软件对电路进行仿真分析【性能指标】1. 前置放大器：输入信号：Uid ≤ 10 mV输入阻抗：Ri≥ 100 kΩ2. 有源带通滤波器：频率范围：300 Hz ～ 3 kHz增益：Au = 1。
3. 功率放大器：最大不失真输出功率：Pomax≥1W负载阻抗：RL= 8 Ω（ 4 Ω）电源电压：+ 5 V，+ 12V，- 12V4. 输出功率连续可调直流输出电压≤ 50 mV静态电源电流≤ 100 mA二、总原理框图及总电路图1.语音放大电路由“输入电路”、“前置放大器”、“有源带通滤波器”、“功率放大器”、“扬声器”几部分构成：2.实验总电路：三、设计思想及基本原理分析。
【设计思想】输入端采用麦克风形式，声音通过麦克风输入前置放大电路，进行一次放大后输入二阶有源带通滤波电路，对通频带（300Hz-3000Hz）以外的信号进行滤波，以消除杂音，最后将经过放大和滤波的信号输入功率放大电路，进行功率放大后将声音通过扬声器输出。
【基本原理】1．前置放大电路前置放大电路可采用两级负反馈放大器、差分放大电路，也可以用集成运放构成的测量用小信号放大电路等。
在测量用的放大电路中，一般传感器送来的直流或低频信号，经放大后多用单端方式传输。
一般来说，信号的最大幅度可能仅有几毫伏，共模噪声可能高达几伏。
放大器输入漂移和噪声等因素对于总的精度至关重要，放大器本身的共模抑制特性也是同等重要的问题。
因此前置放大电路应该是一个高输入阻抗、高共模抑制比、低漂移的小信号放大电路。
在设计前置小信号放大电路时，可参考运算放大器应用的相关；2.有源滤波电路有源滤波电路是用有源器件与RC网络组成的滤波电路。
有源滤波电路的种类有低通（LPF）、高通（HPF）、带通（BPF）、带阻（BEF）滤波器，本实验着重讨论典型的二阶有源滤波器。
3.功率放大电路功率放大的主要作用是向负载提供功率，要求输出功率尽可能大，转换功率尽可能高，非线性失真尽可能小。
四、单元电路分析，元件介绍和元件参数计算。
【前置放大电路】方案一：方案二：方案一是一级放大，其增益过小，且不够稳定，带动不起后级电路。
因此，在前置放大器的选择上，我们采用方案二的两级放大。
运算放大器使用LM324。
通过第二级放大电路中的电位器来调节放大的倍数。
这个电路非常简单，而且原理清晰。
通过仿真可知，输出很完整，基本上没有噪声。
在第一级放大电路中，AU1=1+R3/R1=1+10≈10。
在第二级放大电路中，AU2=1+（R10+R5）/R6 ≈ 1～100。
所以总的放大倍数为：AU=AU1.AU2 ≈100～200。
前级放大部分最终设计电路如下：【带通滤波器设计】方案一：方案二：方案二高通与低通是分开做的，在满足LPF的通带截止频率高于HPF的通带截止频率的条件下，把相同元件压控电压源滤波器的LPF和HPF串联起来可以实现带通滤波器的功能，而且带通滤波器的低频截止频率fL由HPF的截止频率决定，高频截止频率fH有LPF的截止频率决定。
与方案一相比较，方案二的通带较宽，通带截止频率易于调整。
因此，我们采用的带通滤波器是方案二，电路图如下图所示，能抑制低于300Hz和高于3000Hz的信号。
带通滤波器最终设计电路如下：高通部分：令==C=0.1µF，=2,由已知条件：fH=1/(2лC)=3000Hz，得≈7.5KΩ，≈3.74kΩ。
低通部分：令=2=0.022µF，=0.01µF同理可得==R,由已知条件：fH=1/(2лR)=300Hz，得==R≈3.74 kΩ。
【功率放大电路设计】方案一：采用TDA2030作为功率放大器方案二：采用LM386作为功率放大器TDA2030是许多电脑有源音箱所采用的Hi-Fi功放集成块，它接法简单，价格实惠，额定功率为14W，电源电压为±6～±18V。
输出电流大，谐波失真和交越失真小（±14V/4欧姆，THD=0.5%），具有优良的短路和过热保护电路。
采用LM386作为功率放大器虽然外围电路相对简单并且稳定性较好，但是仿真软件Multisim中没有找到LM386，基于TDA2030的优点而且又便于仿真，我们最终决定采用方案一。
功率放大部分最终设计电路如下：五、主要器件介绍【柱极体传声器】传声器是一种将声信号转变为相应的电信号的电声换能器。
驻极体传声器是一种用驻极体材料制造的新型传声器。
它具有结构简单、灵敏度高等优点，被广泛应用于语言拾音、声信号检测等方面。
驻极体传声器内部主要包括声电转换和阻抗变换两部分。
声电转换部分包括振膜、极板、空隙三部分。
声电转换的关键元件是振动膜，它是一片极薄的塑料膜片，在其中一面蒸发上一层纯金薄膜，然后再经过高压电场驻极后，两面分别驻有异性电荷，膜片的蒸金面向外，与金属外壳相连通。
膜片的另一面与金属极板之间用薄的绝缘衬圈隔离开，这样，蒸金膜与金属极板之间就形成一个电容。
当声音传入时，振膜随声波的运动发生振动，此时振膜与固定电极间的电容量也随声音而发生变化。
从而产生了随声波变化而变化的交变电压信号，如此就完成了声音转换为电信号的过程。
电压变化的大小，反映了外界声压的强弱，这种电压变化频率反映了外界声音的频率。
驻极体传声器振膜与极板之间的电容量比较小，一般为几十pF。
因而这个电信号输出阻抗很高，而且很弱。
因此，不能将驻极体传声器的输出直接与音频放大器相接。
而场效应晶体管具有输入阻抗极高、噪声系数低的特点，因此，一般是在传声器内部接入一只输入阻抗极高的结型场效应晶体三极管用来放大驻极体电容产生的电压信号，同时以比较低的阻抗在源极S或者漏极G输出信号，实现阻抗变换。
【LM324】1）LM324系列器件为价格便宜的带有真差动输入的四运算放大器。
与单电源应用场合的标准运算放大器相比，它们有一些显著优点。
该四放大器可以工作在低到3.0伏或者高到32伏的电源下，静态电流为MC1741的静态电流的五分之一。
共模输入范围包括负电源，因而消除了在许多应用场合中采用外部偏置元件的必要性。
每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。
两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。
LM324的引脚排列见图2。
LM324的特点：1.短路保护输出2.真差动输入级3.可单电源工作：3V-32V4.低偏置电流：最大100nA5.每封装含四个运算放大器。
6.具有内部补偿的功能。
7.共模范围扩展到负电源8.行业标准的引脚排列9.输入端具有静电保护功能【TDA2030A】TDA2030A是德律风根生产的音频功放电路，采用V型5脚单列直插式塑料封装结构。
如图1所示，按引脚的形状引可分为H型和V型。
该集成电路广泛应用于汽车立体声收录音机、中功率音响设备，具有体积小、输出功率大、失真小等特点。
并具有内部保护电路。
TDA2030A的电路特点：[1].外接元件非常少。
[2].输出功率大，Po=18W(RL=4Ω)。
[3].采用超小型封装（TO-220）,可提高组装密度。
[4].开机冲击极小。
[5].内含各种保护电路，因此工作安全可靠。
主要保护电路有：短路保护、热保护、地线偶然开路、电源极性反接（Vsmax=12V）以及负载泄放电压反冲等。
[6].TDA2030A能在最低±6V最高±22V的电压下工作在±19V、8Ω阻抗时能够输出16W的有效功率，THD≤0.1%。
无疑，用它来做电脑有源音箱的功率放大部分或小型功放再合适不过了。
引脚情况：1.脚是正向输入端；2.脚是反向输入端；3.脚是负电源输入端；4.脚是功率输出端；5.脚是正电源输入端。
六、电路仿真第一级前置放大电路：输入最大值5mV,输出有效值479mV,Au=135;带通滤波器带通滤波器的波特图如下：从波特图中读出Au=0.98; fl=300Hz; fh=3000Hz 但从输入输出正弦波幅值计算Au=479/417=0.87功率放大电路输入有效值417mV,输出有效值2.047V,Au=4.8七、实际电路分析【故障的分析】1.没有输出波形。
第一次在输入端加入正弦信号时示波器没有输出，逐级排查故障，前置放大和带通滤波器输出完整正弦波，再接上功率放大部分，信号发生器和滤波器瞬间自动断电。
推断功率放大有问题，仔细检查电路发现有一处没有焊接，另有一处错接电容，改好电路后却发现带通滤波输出波形异常，用万用表一个个检查元件发现都没有烧毁，调试滑动变阻器也无济于事，最后换了运放后，带通波形正常，才知道是LM324烧坏了。
