语音信号放大器设计
1. 原理图
一、麦克风放大电路：U1A、R1－R4、C1、C2、MK1
1. R2、C2的作用是什么？
2、设置电路元件参数，使得电路的放大倍数为6倍。
二、带通滤波电路:R5-R12,C3-C6,U1B,U2A
设计参数，使得带通滤波电路的通频带为300－3.4KHz。
并进行软件仿真，给出软件仿真效果。
三、功放电路:U3
1.分析功放芯片LM386的各个引脚功能。
2.C10、R13的作用是什么？
3.R14、C12的作用是什么？
4.C11有什么作用？
四、用DXP2004软件设计电路原理图和PCB电路图。
电阻封装为AXIAL0.4,电解电容：RB.1/.2，磁片电容：RAD0.1,集成块统一用DIP8。
麦克风和喇叭用PIN2。
注：作业上交用电子稿。
包含word文档（回答上边的问题），原理图文件，PCB 电路板文件各一个。
用各自的姓名学号为文件名。
内容摘要本文介绍了一种语音放大电路，它由前置放大器、带通滤波器和功率放大器组成，能对300——3000Hz的语音信号进行放大，降低外来噪声。
并用Multisim 进行仿真实验，以期达到所要求的效果。
关键字：前置放大器带通滤波器功率放大器目录一、设计目的 (1)二、设计题目及分析 (1)三、概要设计 (1)四、详细设计 (1)五、测试分析 (6)六、附录 (7)一、设计目的在电子电路中，输入语音信号往往混杂着噪声和其他不同频率成分的干扰，因此我们设计该电路，使其尽可能减小噪声，滤除300——3000Hz以为的频率成分，同时，尽可能地放大有用信号，从而得到清晰的语音信号，并将它通过扬声器输出。
二、设计题目及分析此语音放大器由三部分组成，原理框图如图2-1。
图2-1 语音放大器原理框图其中，各级要求如下。
①前置放大器的输入信号≤5mV，输入阻抗为10KΩ，可用元件741运算放大器。
②带通滤波器3dB带通范围：300——3000Hz。
③功率放大器输出功率Po≥0.5W，输出阻抗Ro=4Ω，输出功率连续可调，可用元件LM386功率放大器。
④电源电压为±12V。
三、概要设计（1）假设带通滤波器通带增益为0dB，且功率放大器采用LM386的20倍接法，若要提供足够的功率（扬声器8Ω，输出功率≥0.5W），则可设功率放大器的输入信号有效值为100mV，此时8Ω的扬声器获得功率为0.5W，故在此前置放大器级，假设输入信号为5mV，至少需要对其放大30倍。
在此前置放大器放大倍数选为50倍，若采用运算放大器的反向组态，则反馈电阻采用500KΩ的电阻，此时输入阻抗为10KΩ。
（2）带通滤波器可由低通滤波器和高通滤波器串联组成。
其中，低通滤波器截止频率为3KHz，高通滤波器截止频率为300Hz。
为了确保通带增益为0dB，此处高通滤波器和低通滤波器均采用有源滤波器，由于运放数量的限制，此电路中仅使用二阶滤波器，相对于一阶滤波器，它能较快的收敛，滤波器设计可由Filter Solution软件辅助完成。
![[优秀毕业设计]语音放大电路的设计](https://uimg.taocdn.com/6dd881647f1922791788e884.webp)
模拟集成电路实验——语音放大器的设计09251002 陈清霞09211050 谌亚语音放大器的设计一、实验目的（1）掌握集成稳压电源的实验方法。
（2）掌握用变压器、整流二极管、滤波电容和集成稳压器来设计直流稳压电源。
（3）掌握直流稳压电源的主要性能参数及测试方法。
（4）进一步培养工艺素质和提高基本技能。
二、实验原理语音放大电路由“输入电路”、“前置放大器”、“有源带通滤波器”、“功率放大器”、“扬声器”几部分构成。
声器语音放大器的组成原理框图三、设计任务及要求1）性能指标(1)前置放大器输入信号：Uid≤5mV输入阻抗：Ri=100kΩ(2)有源带通滤波器带通频率范围：300Hz～3kHz增益：Au≥1(3)功率放大器最大不失真输出功率：Pom≥5W负载阻抗：RL=8Ω电源电压：+12V，-12V频率响应：40Hz-10KHz(4)输出功率连续可调直流输出电压：≤50mV（输出开路时）静态电源电流：≤100mA（输出短路时）2）要求(1)确定方案实现题目要求的电路方案有多种，根据个人的条件和具体情况确定其中的一种。
可采用中小规模集成电路或分立器件。
(2)电路设计设计单元电路，进行设计方案比较。
画出各单元电路图和整体电路图，计算元件参数。
(3)焊接调试焊接单元电路，检查无误后通电调试。
各单元电路指标达到设计要求后，进行系统联调。
四、实验原理与参考电路1）集成直流稳压电源因为在第一份报告中已经详细阐述了它的原理和仿真，在语音放大器的设计中用的就是先前焊好的±12V电源，在这里就不具体细说了。
2）前置放大电路在测量用的放大电路中，一般传感器送来的直流或低频信号，经放大后多用单端方式传输。
典型情况下，音频信号的最大幅度可能仅有若干毫伏，共模噪声可能高达几伏。
所以放大器输入漂移和噪声等因素对于总的精度致关重要，放大器本身的共模抑制比特性也相当重要。
因此前置放大电路应该是一个高输入阻抗，高共模抑制比、低漂移的小信号放大电路。
语音放大电路课程设计pdf一、课程目标知识目标：1. 让学生理解并掌握语音放大电路的基本原理，包括放大器的类型、功能及工作原理。
2. 使学生掌握语音信号的特性，了解语音信号在电路中的处理过程。
3. 引导学生了解并运用相关的电子元器件，如电阻、电容、二极管、晶体管等，搭建语音放大电路。
技能目标：1. 培养学生运用所学知识，设计并搭建简单的语音放大电路。
2. 提高学生实际操作能力，能正确使用仪器、仪表进行电路测试和调试。
3. 培养学生分析和解决问题的能力，通过观察、实验等方法，找出电路中可能存在的问题并解决。
情感态度价值观目标：1. 激发学生对电子技术的兴趣，培养其创新意识和实践能力。
2. 培养学生的团队合作精神，学会与他人共同探讨、解决问题。
3. 培养学生严谨、求实的科学态度，养成认真观察、细心操作的良好习惯。
课程性质：本课程为电子技术实践课程，注重理论与实践相结合，提高学生的动手能力和实际操作技能。
学生特点：学生处于高中阶段，具有一定的物理、数学基础，对电子技术有一定的好奇心，但实践经验不足。
教学要求：结合学生特点，注重启发式教学，引导学生主动探索、实践，提高其分析问题和解决问题的能力。
在教学过程中，关注学生的个体差异，提供个性化指导，确保每位学生都能达到课程目标。
通过课程学习，使学生能够独立设计并搭建简单的语音放大电路，为后续深入学习电子技术打下基础。
二、教学内容1. 语音放大电路基本原理- 放大器的类型及其工作原理- 语音信号的特性及其在电路中的处理过程2. 电子元器件及其应用- 电阻、电容、二极管、晶体管等元器件的作用及使用方法- 元器件在语音放大电路中的应用3. 语音放大电路设计与搭建- 电路设计原理和方法- 搭建简单的语音放大电路- 电路测试与调试4. 教学内容安排与进度- 第一章：语音放大电路基本原理（1课时）- 第二章：电子元器件及其应用（2课时）- 第三章：语音放大电路设计与搭建（4课时）5. 教材章节及内容- 教材第四章：放大器原理- 教材第五章：模拟电路设计- 教材第六章：电子元器件及其应用教学内容确保科学性和系统性，以教材为依据，结合课程目标，注重理论与实践相结合。
一、语音放大电路的设计通常语音信号非常微弱,需要经过放大、滤波、功率放大后驱动扬声器; 要求：（1） 采用集成运算放大器LM324和集成功放LM386N-4设计一个语音放大电路；假设语音信号的为一正弦波信号,峰峰值为5mV,频率范围为100Hz~1KHz,电路总体原理图如下所示；具体设计方案可以参照以下电路：图4 语音放大电路 前置放大电路：采用同相比例放大器,放大倍数为：A V =1+100KΩ10KΩ=11带通滤波电路为：带通滤波器A1的放大倍数计算：A vf1=1+27KΩ100KΩ=1.27A vf2=1+27KΩ100KΩ=1.27则带通滤波器的放大倍数为：A V=A vf1∗Avf2=1.272=1.6129采用低通和高通二阶有源巴特沃斯滤波器器串联连接,按照设计要求低通滤波器截止频率为1KHz,高通滤波器截止频率大于100Hz：f high=12πRC=12π15K∗0.1μ=106Hzf low=12πRC=12π15K∗0.01μ=1061Hz功率放大电路：是一个三级放大电路：第一级为差分放大电路；第二级为共射放大电路；第三级为准互补输出级功放电路;外接元件最少的用法：静态时输出电容上电压为V CC2⁄,最大不失真输出电压的峰-峰值为电压V CC,最大输出P=(CC√2)2R L=V CC2R L=（1）仔细分析以上电路,弄清电路构成,指出前置放大器的增益为多少dB 通带滤波器的增益为多少dB前级放大器的增益为21dB,带通滤波器的增益为（2）参照以上电路,焊接电路并进行调试;a、将输入信号的峰峰值固定在5mV,分别在频率为100Hz和1KHz的条件下测试前置放大的输出和通带滤波器的输出电压值,计算其增益,将计算结果同上面分析的理论值进行比较;经过实际测量,前级放大器的实际增益约为20dB,带通滤波器的增益约为0dB;b、能过改变10K殴的可调电阻,得到不同的输出,在波形不失真的条件下,测试集成功放LM386在如图接法时的增益；调节电位器,可得功放的实际增益约为25dB;c、将与LM386的工作电源引脚即６引脚相连的10uF电容断开,观察对波形的影响,其作用是什么d、与6脚相连的10uF电容断开,会影响输出波形的质量,该电容的作用为对电源进行滤波,消除电源电压不稳定等造成的干扰;e、扬声器前面1000uF电容的作用是什么f、1000uF电容的作用是隔直通交,避免有直流分量流入扬声器而造成干扰;注意：１片LM324芯片有含有四个运放；集成功放采用LM386N-4；。

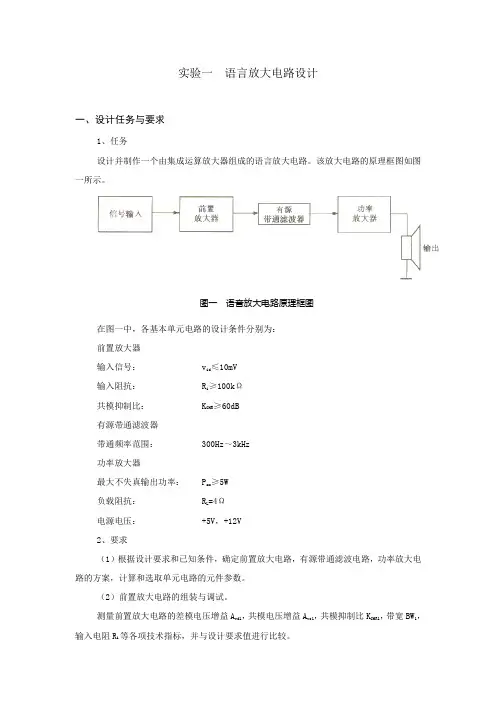

实验一语言放大电路设计一、设计任务与要求1、任务设计并制作一个由集成运算放大器组成的语言放大电路。
该放大电路的原理框图如图一所示。
图一语音放大电路原理框图在图一中，各基本单元电路的设计条件分别为：前置放大器输入信号： v id≤10mV输入阻抗： R i≥100kΩ共模抑制比： K CMR≥60dB有源带通滤波器带通频率范围： 300Hz～3kHz功率放大器最大不失真输出功率： P om≥5W负载阻抗： R L=4Ω电源电压： +5V，+12V2、要求（1）根据设计要求和已知条件，确定前置放大电路，有源带通滤波电路，功率放大电路的方案，计算和选取单元电路的元件参数。
（2）前置放大电路的组装与调试。
测量前置放大电路的差模电压增益A vd1，共模电压增益A vc1，共模抑制比K CMR1，带宽BW1，输入电阻R i等各项技术指标，并与设计要求值进行比较。
（3）有源带通滤波电路的组装与调试测量有源带通滤波电路的差模电压增益A vd2，带宽BW2，并与设计要求值进行比较。
（4）功率放大电路的组装与调试测量功率放大电路的最大不失真输出功率P om、电源供给功率P V、输出效率η、直流输出电压、静态电源电流等技术指标。
（5）整体电路的联调与试听。
二、设计原理与参考电路1、前置放大电路前置放大电路亦为测量用小信号放大电路。
在测量用的放大电路中，一般传感器送来的直流或低频信号，经放大后多用单端方式传输，在典型情况下，有用信号的最大幅度可能仅有若干毫伏，而共模噪声可能高到几伏，故放大器输入漂移和噪声等因素对于总的精度至关重要，放大器本身的共模抑制特性也是同等重要的问题。
因此前置放大电路应该是一个高输入阻抗，高共模抑制比、低漂移的小信号放大电路。
参考电路如图三或图四所示。
差分放大电路是模拟集成电路中最基本的单元电路。
它除了对差模信号具有一定的放大能力之外，更重要的是能够减小放大器的零点漂移，抑制共模信号。
1、单运放差分放大电路（1）电路工作原理单运放差分放大电路如图二所示。
8W的语音放大器电路设计专业:电气工程及其自动化班级：班姓名：学号：指导老师:摘要设计一个对弱的语音信号具有放大能力的放大器电路，其规格如下：1）输入信号源为话筒舒服，幅度大小为0~5mV.2）最大输出公里为8W。
3）负载阻抗为8Ω4）频带宽度 BW=80~6000Hz。
5）非线性失真系≤3%（在BW内满功率下）。
6）设计具有音调控制功能。
在1KHz为0dB；在100HZHE 10kHz处又±12dB 的调节范围。
通过多级放大的方法进行设计和对各级的放大倍数调整，从而得到一个可以消除噪声影响的语音放大系统，要求效率高，对原声的失真程度小，输出的功率大。
语音放大器可以把一些弱小的声音信号进行放大，达到能够清晰辨认其内容。
关键词：多级放大，失真程度，噪声影响。
目录一、语音放大器的方案设计...................4 二、单元电路的设计.............................5 2.1——前置放大级的.. (5)2.2——音调控制器设计设计.....................................6 2.2.1——低频工作时原件参数计算...........................7 2.2.1.1——低频提升.......................................9 2.2.1.2——低频衰减.......................................10 2.2.2——高频工作时的原件计算.............................11 2.2.2.1——高频提升.......................................13 2.2.2.2——高频衰减.......................................14 2.3——功率输出级的设计...................................14 2.3.1—确定电源电压 (16)2.3.2——功率输出级的设计 (16)2.3.2.1——输出晶体管的选择...............................16 2.3.2.2——复合管的选择...................................17 2.3.2.3——电阻17R `R12的估算.............................17 2.3.2.4——确定偏置电路...................................17 2.3.2.5——反馈电阻 1314R R 、的决定 (18)三、语音放大器设计电路的总电路图 (19)四、 设计结论 (20)参考文献................................................20 附录（元件明细表） (21)语音放大器的设计语音放大器实际是一个典型的多级放大器，其原理框图如图1示。
语音放大电路的设计一． 实验目的1. 掌握低频小信号放大电路的工作原理和设计方法。
2. 深入了解集成运放和集成功放的工作原理。
3.掌握电子电路的设计过程及装配与调试方法。
二． 实验内容设计一个语音放大电路，话筒（拾音器）的输入信号小于10mv ，放大电路的指标；1. 输入阻抗大于100ΩK ，共模抑制比大于60dB 。
2. 通带频率范围300Z H ～3Z kH 。
3.最大不失真输出功率不低于1W ，负载阻抗Ω=16L R ，电源电压10V 。
三． 实验要求设计电路，给出两种以上方案进行比较，然后采用multisim 等仿真软件对各单元电路进行计算机模拟仿真，选取合理的参数，最后选取合适的元器件，连接电路，进行系统联调和性能指标测试。
四．实验原理话筒的输出信号一般只有5mv 左右而共模噪声可能高达几伏，故在设计时，须考虑放大器的输入漂移和噪声因素及放大器本身的共模抑制比这些重要因素。
前置放大电路应该是一个高输入阻抗、高共模抑制比、低温漂，且能与高阻抗话筒配接的小信号放大电路。
人耳可以听到的音频信号范围约为20Z H ～20Z kH ，而人的发音器官可以发出的声音频率为80Z H ～3.4Z kH ，但语音信号的频率通常在300Z H ～3Z kH ，所以前置放大后，需采用带通滤波电路。
因电路的最终输出需推动扬声器完成电（信号）到声（信号）的转换，故输出级需采用功率放大电路，以便输出功率尽可能地大，转换效率尽可能地高，非线性失真尽可能地小。
功放电路形式很多，可采用集成功率放大器（比如LM386）。
语音放大电路须有以下几个组成部分：根据设计要求，先确定总的电压放大倍数，同时考虑各级基本放大电路所能达到的放大倍数，分配和确定各级的电压放大倍数。
然后根据已分配和确定的各级电压放大倍数和设计要求，比如滤波器的上下限截止频率，选取合理的设计方案以及合适的元件参数。
最后在实验板上搭接电路，分级调试，直至完成整机的调试及功能测试。
语音放大电路课程设计一、课程目标知识目标：1. 让学生掌握语音放大电路的基本原理，理解放大电路中各元件的作用及其相互关系；2. 使学生了解不同类型放大器的特点，能够分析其适用场景；3. 引导学生掌握语音信号的特性，了解信号处理的基本方法。
技能目标：1. 培养学生能够根据实际需求设计简单的语音放大电路，并进行电路搭建和调试；2. 提高学生运用所学知识解决实际问题的能力，具备基本的电路分析能力；3. 培养学生具备查阅相关资料、自主学习和合作学习的能力。
情感态度价值观目标：1. 培养学生对电子技术学科的兴趣，激发学生探索科学技术的热情；2. 培养学生具备良好的团队协作精神和沟通能力，能够积极参与小组讨论；3. 引导学生认识到科技发展对社会的贡献，培养社会责任感和创新精神。
分析课程性质、学生特点和教学要求，本课程目标旨在使学生通过学习语音放大电路，掌握相关理论知识，提高实践操作能力，培养科学思维和创新能力，为后续学习打下坚实基础。
同时，注重培养学生的合作意识和责任感，使其成为具有综合素质的人才。
二、教学内容1. 语音放大电路基本原理：包括放大电路的定义、分类及其工作原理，重点讲解晶体管放大器、运算放大器等常用放大电路的原理。
相关教材章节：第3章“放大电路原理”2. 放大电路中各元件作用及相互关系：分析电阻、电容、晶体管等元件在放大电路中的作用，探讨各元件参数对电路性能的影响。
相关教材章节：第4章“放大电路元件及其特性”3. 不同类型放大器特点及适用场景：介绍常见的放大器类型，如甲类、乙类、甲乙类放大器，分析各自优缺点及适用场景。
相关教材章节：第5章“放大器类型及其应用”4. 语音信号特性及处理方法：讲解语音信号的频率、幅度特性，介绍基本的信号处理方法，如滤波、放大等。
相关教材章节：第6章“语音信号处理”5. 语音放大电路设计及实践：结合实际需求，指导学生设计简单的语音放大电路，并进行电路搭建、调试及优化。
语⾳放⼤电路设计语⾳放⼤电路设计⼀、设计的⽬的1. 通过对语⾳放⼤器的设计，掌握低频⼩信号放⼤电路的⼯作原理和设计⽅法。
2. 进⼀步理解集成运算放⼤器和集成功放的⼯作原理，掌握有源滤波器和功放电路的设计过程。
3. 了解⼀般电⼦电路的设计过程和装配与调试⽅法。
4. 了解语⾳信号的有关知识。
⼆、系统的主要技术指标 1. 话筒放⼤器输⼊信号：mV v i 10≤ 输⼊阻抗：Ω≥k R i 100 共模抑制⽐：db K CMR 60≥ 2. 语⾳滤波器（带通滤波器）带通频率范围：300Hz~3kHz 3. 功率放⼤器额定输出功率：W P om 1≤ 负载阻抗：Ω=16L R电源电压：V 10频率响应：kHz Hz 10~40 三、预习要求1. 复习集成预算放⼤器、有源滤波电路及功率放⼤电路的相关知识，了解静态与动态的调试⽅法。
2. 根据设计任务与要求，确定各级的电压放⼤倍数和各单元电路的设计⽅案，并确定电路中各元件的参数值。
3. 根据实验要求和测试内容⾃拟实验⽅法和调试步骤。
调试注意：1）在进⾏直流微弱信号运算时，要注意运算放⼤器的调零。
2）必要时进⾏相位补偿，避免⾃激震荡。
3）由于电路的闭环输出电阻极⼩，所以测量输出电阻时所加载电阻不能太⼩，以免损坏运算放⼤器。
四、语⾳放⼤器⽅案⾸先根据设计要求确定整个语⾳放⼤电路的级数，再根据各单元电路的功能及技术指标分配各级的电压增益，然后确定各级电路的元件参数。
由于话筒输出的信号⼀般mV 5左右，因此根据设计要求，当语⾳放⼤器的输⼊信号为mV 5、输出功率为W 1时，系统的总电压放⼤倍数566=u A 。
考虑到电路损耗的情况，取600=u A 。
所以系统各级电压放⼤倍数分配：话筒放⼤器7.5，语⾳滤波器2.5，功率放⼤器32。
设计⽅案如下：图1 语⾳信号放⼤器框图五、语⾳放⼤器设计 1. 话筒放⼤器由于话筒输出信号⼀般只有mV 5左右，⽽共模噪声可能⾼达⼏伏，故放⼤器输⼊漂移和噪声的因数以及放⼤器本⾝的共模抑制⽐都是在设计中要考虑的重要因素。
电子电工教学基地指导教师：日期：精心整理语音放大电路的设计一、实验目的：（1）掌握分离或者集成运算放大器的工作原理及其应用；（2）掌握低频小信号放大器电路和功放电路的设计方法；（3）通过实验培养学生的市场素质、工艺素质、自主学习的能力、分析问题解决问题的能力以及团队精神；（4）通过实验总结回顾所学的模拟电子技术基础理论和基础实验，掌握低频小信号放大电路和功电源电压：+ 5 V，+ 12V，- 12V4. 输出功率连续可调直流输出电压≤ 50 mV静态电源电流≤ 100 mA实验要求(1)选取单元电路及元件根据设计要求和已知条件，确定前置放大电路、有源带通滤波电路、功率放大电路的方案，精心整理计算和选取单元电路的元件参数。
(2)前置放大电路的组装与调试测量前置放大电路的差模电压增益AUd 、共模电压增益AUc、共模抑制比KCMR、带宽BW1、输入电阻Ri等各项技术指标，并与设计要求值行比较。
(3)有源带通滤波电路的组装与调试测量有源带通滤波电路的差模电压增益AUd 、带通BW1，并与设计要求进行比较。
(4)功率放大电路的组装与调试测量功率放大电路的最大不失真输出功率Po,max 、电源供给功率PDC、输出效率η、直流输出电压、静态电源电流等技术指标。
2、前置放大电路前置放大电路可采用两级负反馈放大器、差分放大电路，也可以用集成运放构成的测量用小信号放大电路等。
放大器输入漂移和噪声等因素对于总的精度至关重要，放大器本身的共模抑制特性也是同等重要的问题。
因此前置放大电路应该是一个高输入阻抗、高共模抑制比、低漂移的小信号放大电路。
精心整理方案设计：一个同向放大器和一个差动放大器构成的测量放大电路,放大原理：有源滤波电路是由有源器件与RC网络组成的滤波电路。
有源带通滤波器能通过规定范围的频率，这个频率范围就是电路的带宽BW，滤波器的最大输出电压峰值出现在中心频率fo的频率点上。
带通滤波器的带宽越窄，选择性越好，也就是电路的品质Q越高。
话音放大器设计一、设计任务与要求 1、设计任务设计并制作有一定输出功率的话音放大电路。
2、基本要求（1）电路采用5V 单电源供电；（2）前置放大器由两级放大器构成，其中放大器1的增益为20dB ，放大器2的增益为20dB ，增益均可调；（3）带通滤波器：通带为300Hz ～3.4kHz ；（4）输出额定功率P>0.2W ，失真度<10%；负载额定阻抗为8Ω。
二、基本工作原理语音放大器的原理框图如图1所示。
电路有三个部分构成，分别为前置放大电路、带通滤波电路和功率放大电路。
麦克风有多种类型，用于将声音转换为电信号，较常用的有驻极体话筒。
前置放大电路用于对话筒的输入信号进行放大。
带通滤波器用于滤除语音信号频带以外的噪声，最后由功率放大电路对语音信号进行功率放大驱动喇叭输出。
三、单元电路设计1、驻极体话筒驻极体话筒具有体积小、结构简单、电声性能好、价格低的特点。
广泛用于盒式录音机、无线话筒及声控等电路中。
驻极体话筒具有体积小、结构简单、电声性能好、价格低的特点。
广泛用于盒式录音机、无线话筒及声控等电路中。
驻极体话筒由声电转换和阻抗变换两部分组成。
驻极体话筒与电路的接法有两种：源极输出与漏极输出。
下图为本次实验设计的话题电路图：图3 驻极体话筒电路2.、分压电路把5V 电压分为2.5V 输出，电路图如下：3、前置放大电路在测量用的放大电路中，一般传感器送来的直流或低频信号，经过放大后多用单端方式传输。
放大器输入漂移和噪声等因素对于总的精度至关重要，放大器本身的共模抑制特性也是同等重要的问题。
因此前置放大电路应该是一个高输入阻抗，高共模抑制比，低漂移的小信号放大电路。
通常可以由运放构成的交流放大电路实现。
我们设计的放大电路可以用LF353芯片来实现。
电路图如下：反向输入端10k 电阻，增大输入阻抗。
其中Au1=100k/10k=10,Au2=0~20,因此第一级放大和第二级放大均可满足增益为20dB ，通过调节滑动变阻器，从而调节前置放大电路整体增益。
话筒放大器电路图大全（六款话筒放大器电路设计原理图详解）话筒放大器简称“话放”，是对话筒输入的信号进行放大的设备。
话放的全称是：话筒专用“前置”放大器，现在很多高档话放采用“电子管”放大，目的是要得到“电子管”的柔美韵味。
其实话放不仅仅是“功率放大”的单纯功能，很多还包含参量均衡、压缩器、幻向供电等等功能，特别是压缩器和参量均衡器。
很多话放设备还拥有高采集率的A/D模数转换器，将话筒的模拟信号转换成数字音频信号，输出AES等等数字音频格式。
话筒放大器的基本组成结构为压限器、均衡效果器、扑声消除器、嘶声消除器、噪声门等。
无论我们把话筒插在调音台上，声卡上，或是卡拉OK机上，这些设备都有一个（或多个）话放，那么，还有一种是独立工作的话放，他只负责把话筒信号放大并且进行一些必要的处理，然后变成线路输出信号再输出出去。
话筒放大器电路图设计（一）原理图如下图所示，采用MC2830形成语音电路。
传统的语音电路无法区分语音和噪声的输入信号。
在嘈杂的环境，往往是开关引起的噪音，为了克服这一弱点。
语音电路一级以上的噪声，这样做是利用不同的语音和噪声波形。
语音波形通常有广泛的变化幅度，而噪音波形更稳定。
语音激活取决于R6。
语音激活的敏感性降低，如果R6变化14K到7.0k，从3分贝到8分贝以上的噪音。
话筒放大器电路图设计（二）巧用NE5532作平衡输入话筒放大器电路图一般单端不平衡输入话筒放大器，无论指标做得多高，都无法抑制话筒引入的共模干扰信号，使信噪比受到局限。
这里介绍的采用NE5532高速运算放大器制作的平衡输入话筒放大器则无此缺点，信噪比可以做得很高，能满足专业级的要求，且电路简单，制作方便。
平衡输入话筒放大器的电路见下图所示。
电路核心为3只运算放大器，实际只要用两块运算放大器，还多出1只运放可移作它用，如作音调控制，或再添一块运算放大器组成两路平衡输人话筒放大器。
电路原理：由Cannon（卡依）插座平衡输入的话筒信号经Rl-R4组成的阻抗匹配和抗射频干扰网络后分别进入两只远放的同相输入端进行放大，R5-R7决定两只运放的增益（约为34dB）。
语音放大器电路设计1.放大倍数：语音信号通常需要放大至一定倍数才能达到要求的音量，因此需要确定放大器的放大倍数。
2.频率响应：语音信号的频率范围通常在20Hz到20kHz之间，因此放大器需要具备良好的频率响应特性，确保能够有效放大整个频率范围的语音信号。
3.变调能力：有时需要对语音信号进行变调处理，比如降低音调或提高音调，因此放大器需要具备一定的变调能力。
4.低噪声：放大器应该尽量减少对语音信号的噪声干扰，以确保信号的清晰度和准确性。
5.功率输出：放大器的功率输出应该能够满足实际需求，通常以瓦特为单位来表示。
基于以上需求，我们可以设计以下语音放大器电路。
电路设计：1.输入端：输入端一般使用麦克风或其他语音输入设备，该设备将语音信号转换为电压信号，并将其输入到放大器电路中。
输入端可以包括滤波电路，用于滤除高频噪声和杂音。
2.放大器部分：放大器部分是整个电路的核心，它需要根据需求确定放大倍数和频率响应。
常见的放大器电路包括晶体管放大器、集成放大器和功放等。
在设计放大器部分时，需要考虑选择合适的放大器器件和电路拓扑结构，以满足上述需求。
3.输出端：输出端负责将放大后的语音信号转换为可听的声音。
输出端可以包括滤波电路，用于滤除高频噪声和杂音，以及功率放大电路，用于将信号的电压增大至可以驱动扬声器或音响设备的水平。
除了以上基本电路部分，还可以根据需求添加以下功能电路：1.变调电路：用于对语音信号进行变调处理，可以根据需求选择合适的变调电路。
2.音量控制电路：用于调节输出的音量大小，可以通过电位器或数字控制器实现。
3.保护电路：用于保护放大器电路不受过流、过压等情况的损害。
总结：通过以上的电路设计，可以实现一个满足需求的语音放大器电路。
在实际设计过程中，还需要进行模拟电路设计、元器件选型、电路布局、PCB设计以及测试和调试等环节，确保电路的稳定性和性能。
需要注意的是，本文仅为电路设计的概述，具体设计细节和参数还需要根据实际需求和条件进行进一步的研究和优化。
语音放大电路设计精编
版
MQS system office room 【MQS16H-TTMS2A-MQSS8Q8-MQSH16898】
一、语音放大电路的设计
通常语音信号非常微弱，需要经过放大、滤波、功率放大后驱动扬声器。
要求：
（1）采用集成运算放大器LM324和集成功放LM386N-4设计一个语音放大电路；
假设语音信号的为一正弦波信号，峰峰值为5mV，频率范围为100Hz~1KHz，电路总体原理图如下所示；
具体
设计
方案
可以
参照
以下
电路：
图4 语音放大电路
前置放大电路：
采用同相比例放大器，放大倍数为：
A V=1+100KΩ
10KΩ
=11
带通滤波电路为：
带通滤波器A1的放大倍数计算：
A vf1=1+
27KΩ
100KΩ
=1.27
A vf2=1+
27KΩ
100KΩ
=1.27
则带通滤波器的放大倍数为：
A V=A vf1∗A
vf2
=1.272=1.6129
采用低通和高通二阶有源巴特沃斯滤波器器串联连接，按照设计要求低通滤波器截止频率为1KHz，高通滤波器截止频率大于100Hz：
f high=
1
2πRC
=
1
2π15K∗0.1μ
=106Hz
f low=
1
2πRC
=
1
2π15K∗0.01μ
=1061Hz
功率放大电路：
是一个三级放大电路：第一级为差分放大电路；第二级为共射放大电路；第三级为准互补输出级功放电路。
外接元件最少的用法：
静态时输出电容上电压为V CC2
⁄，最大不失真输出电压的峰-峰值为电压V CC，最大输出
P=(CC
√2
)
2
R L
=
V CC2
R L
=
（1）仔细分析以上电路，弄清电路构成，指出前置放大器的增益为多少dB?通带滤波器的增益为多少dB?
前级放大器的增益为21dB，带通滤波器的增益为
（2）参照以上电路，焊接电路并进行调试。
a、将输入信号的峰峰值固定在5mV，分别在频率为100Hz和1KHz的条件下测
试前置放大的输出和通带滤波器的输出电压值，计算其增益，将计算结果同上面分析的理论值进行比较。
经过实际测量，前级放大器的实际增益约为20dB,带通滤波器的增益约为
0dB。
b、能过改变10K殴的可调电阻，得到不同的输出，在波形不失真的条件下，测
试集成功放LM386在如图接法时的增益；
调节电位器，可得功放的实际增益约为25dB。
c、将与LM386的工作电源引脚即６引脚相连的10uF电容断开，观察对波形的
影响，其作用是什么？
与6脚相连的10uF电容断开，会影响输出波形的质量，该电容的作用为对电源进行滤波，消除电源电压不稳定等造成的干扰。
d、扬声器前面1000uF电容的作用是什么？
1000uF电容的作用是隔直通交，避免有直流分量流入扬声器而造成干扰。
注意：
１片LM324芯片有含有四个运放；集成功放采用LM386N-4；。
