op放大器电路图设计

运放正负输入同相放大电路-概述说明以及解释1.引言1.1 概述概述部分主要介绍本文将要讨论的主题，即运放正负输入同相放大电路。

运放（Operational Amplifier, 简称Op-Amp）是一种重要的电子器件，广泛应用于各个领域的电路设计中。

正负输入放大电路是运放电路中最基本的一种电路结构，也是常见的放大电路之一。

正负输入放大电路的特点是具有高输入阻抗、低输出阻抗、大增益和良好的线性度。

在正负输入放大电路中，运放的正输入端和负输入端分别连接外部信号源和反馈电阻，通过这种方式实现对输入信号的放大。

同相放大电路是指正输入端和负输入端通过反馈电阻连接，具有相同的放大倍数。

本文将从运放的基本原理和正负输入放大电路的工作原理两个方面进行详细的介绍。

首先介绍运放的基本原理，包括运放的基本构成和工作原理。

然后，详细讨论正负输入放大电路的工作原理，包括放大电路的输入输出特性和性能指标。

同时，还将探讨正负输入放大电路的应用领域和展望。

通过本文的学习，读者将能够全面了解运放正负输入同相放大电路的特点和工作原理，为实际电路设计和应用提供参考。

同时，对于进一步扩展运放电路的设计和应用领域也将有所启发。

文章结构部分的内容如下：文章结构如下所示：第1章引言1.1 概述1.2 文章结构1.3 目的第2章正文2.1 运放的基本原理2.2 正负输入放大电路的工作原理第3章结论3.1 总结运放正负输入同相放大电路的特点3.2 对运放正负输入同相放大电路的应用展望本文共分为三个章节，其中引言部分主要介绍本文的背景和目的，正文部分详细阐述了运放的基本原理和正负输入放大电路的工作原理。

结论部分对运放正负输入同相放大电路的特点进行总结，并展望了其在实际应用中的潜力。

通过这样的章节划分，读者可以更加清晰地了解文章的结构和内容。

1.3 目的本文旨在探讨运放正负输入同相放大电路的工作原理和特点，以及对它的应用展望。

首先，我们将介绍运放（运算放大器）的基本原理，包括其输入电压和输出电压之间的关系，并解释其放大和反相放大功能。

运算放大器OP讲解何希见青岛博晶微电子科技有限公司档案号：运算放大器OP讲解1.理想opFigure1a.虚地(v+=v-)、虚短(i+=i-=0)b.差模输入Vid、共模输入Vic。

Vid=V1-V2; Vic=(V1+V2)/2; V1=Vic+Vid/2, V2=Vic-Vid/2;c.输入电阻、输出电阻、输出电容、负载电阻。

输出电阻决定OP的放大倍器和输出极点位置。

d.Sp中定义理想OP的模型.subckt op O P NE1 O 0 P N 100000 MAX=5V MIN=0VRIN P N 10MEG.ends2.op的分类a.按级类分可分为一级或二级或三级，最后一级是输出级。

如果输出级能push和pull电流，则称之为class B op。

如果输出级仅有source或sink电流称之为class A op。

而每一级可分为V-V放大、I-V放大、V-I放大、I-I放大，这4种分类如下图所示：Figure2Figure3b.按输出端分可分为：单端输出和双端差分输出。

c.Av 输出幅度Speed 功耗noise这4种结构线路图如下所示：(1) 套筒式共源共栅运放(2) 折叠式共源共栅运放(3)二级运放(4) 增益提高运放Figure4现简单分析这4种运放:(1)套筒式共源共栅运放(a). Av=gm1.Rout, Rout=Routp||Routn=(gm5*rds5*rds6) || (gm3*rds3*rds1).(b). 它有4个极点，这4个极点从0Hz开始的顺序是：P1=-1/(Rout*CL)为主极点，P2=-gm8/Cgate8，P3=-gm5/Csoure5，P4=-gm3/Csoure3。

在补偿频率相位时只要CL足够大，就会让p2变为GB。

这样相位补偿PM=45度(c). 输出电压range为:V on1+V on3+Vp<Vout<VDD-(V on5+V on6)，Vp为m1,m2的source当IDC恒流时的最小电压。

1.波形变换电路波形变换电路属非线性变换电路，其传输函数随输入信号的幅度、频率或相位而变，使输出信号波形不同于输入信号波形。

1.1 检波与绝对值电路1.1.1检波电路图1.1.1所示为线性检波电路及其传输特性。

电路中，把检波二极管D，接在反馈支路中，D2接在运放A输出端与电路输出端之间。

该电路能克服普通小信号二极管检波电路失真大，传输效率低及输入的检波信号需大于起始电压（约为0. 3 V的固有缺点，即使输入信号远小于0.3 V，也能进行线性检波，因而检波效率能大大地提高。

图1.1.1 线性检波电路及其传输特性线性检波电路的死区电压大小不决定于二极管的导通电压值，而是取决于D2正向压降VD的影响程度。

1.1.2绝对值电路绝对值电路又称为整流电路，其输出电压等于输入信号电压的绝对值，而与输入信号电压的极性无关。

采用绝对值电路能把双极性输入信号变成单极性信号。

在线性检波器的基础上，加一级加法器，让输入信号vi的另一极性电压不经检波，而直接送到加法器，与来自检波器的输出电压相加，便构成绝对值电路。

其原理电路如图1.1.2所示。

图1.1.2 绝对值电路输出电压值等于输入电压的绝对值，而且输出总是负电压。

若要输出正的绝对值电压，只需把图 1.1.2所示电路中的二极管D1、D2的正负极性对调。

1.2限幅电路限幅电路的功能是：当输入信号电压进入某一范围（限幅区）后，其输出信号电压不再跟随输入信号电压变化，或是改变了传输特性。

1.2.1串联限幅电路图 1.2.1所示为简单串联限幅电路及其传输特性。

起限幅控制作用的二极管D 与运放A输入端串联，参考电压（-VR）作D的反偏电压，以控制限幅器的限幅门限电压Vth。

图1.2.1 串联限幅电路及其传输特性改变士VR的数值和改变R1与R2的比值，均可以改变门限电压。

1.2.2并联限幅电路图1.2.2所示为并联限幅电路及其传输特性。

二极管D与运放A输入端呈并联关系。

图1.2.2 并联限幅电路及其传输特性1.2.2稳压管双向限幅电路图1.2.3所示为稳压管构成的双向限幅电路和电路传输特性。

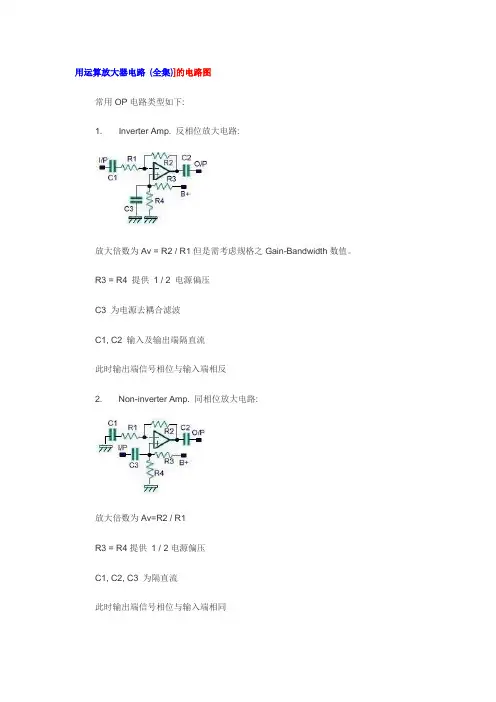

用运算放大器电路(全集)]的电路图常用OP电路类型如下:1. Inverter Amp. 反相位放大电路:放大倍数为Av = R2 / R1但是需考虑规格之Gain-Bandwidth数值。

R3 = R4 提供1 / 2 电源偏压C3 为电源去耦合滤波C1, C2 输入及输出端隔直流此时输出端信号相位与输入端相反2. Non-inverter Amp. 同相位放大电路:放大倍数为Av=R2 / R1R3 = R4提供1 / 2电源偏压C1, C2, C3 为隔直流此时输出端信号相位与输入端相同3. Voltage follower 缓冲放大电路:O/P输出端电位与I/P输入端电位相同单双电源皆可工作4. Comparator比较器电路:I/P 电压高于Ref时O/P输出端为Logic低电位I/P 电压低于Ref时O/P输出端为Logic高电位R2 = 100 * R1 用以消除Hysteresis状态, 即为强化O/P输出端, Logic高低电位差距，以提高比较器的灵敏度. (R1=10 K, R2=1 M)单双电源皆可工作5. Square-wave oscillator 方块波震荡电路:R2 = R3 = R4 = 100 KR1 = 100 K, C1 = 0.01 uFFreq = 1 /（2π* R1 * C1）6. Pulse generator脉波产生器电路:R2 = R3 = R4 = 100 KR1 = 30 K, C1 = 0.01 uF, R5 = 150 KO/P输出端On Cycle = 1 /（2π* R5 * C1）O/P输出端Off Cycle =1 /（2π* R1 * C1）7. Active low-pass filter 主动低通滤波器电路:R1 = R2 = 16 KR3 = R4 = 100 KC1 = C2 = 0.01 uF放大倍数Av = R4 / (R3+R4)Freq = 1 KHz8. Active band-pass filter 主动带通滤波器电路:R7 = R8 = 100 K, C3 = 10 uFR1 = R2 = 390 K, C1 = C2 = 0.01 uFR3 = 620, R4 = 620KFreq = 1 KHz, Q=259. Window detector窗型检知器电路:当I/P电位高于OP1+端电位时, Led 1暗/Led 2亮当I/P电位高于OP2-端电位时, Led 1亮/Led 2暗只有当I/P电位高于OP2-端电位, 却又低于OP1+端电位时, Led 1与Led 2同时皆亮如果适当选择R1, R2,R3数值可用以检知I/P电位是否合乎规格。

常用运算放大器电路(全集)下面是[常用运算放大器电路(全集)]的电路图常用OP电路类型如下:1. Inverter Amp. 反相位放大电路:放大倍数为Av = R2 / R1但是需考虑规格之Gain-Bandwidth数值。

R3 = R4 提供1 / 2 电源偏压C3 为电源去耦合滤波C1, C2 输入及输出端隔直流此时输出端信号相位与输入端相反2. Non-inverter Amp. 同相位放大电路:放大倍数为Av=R2 / R1R3 = R4提供1 / 2电源偏压C1, C2, C3 为隔直流此时输出端信号相位与输入端相同3. Voltage follower 缓冲放大电路:O/P输出端电位与I/P输入端电位相同单双电源皆可工作4. Comparator比较器电路:I/P 电压高于Ref时O/P输出端为Logic低电位I/P 电压低于Ref时O/P输出端为Logic高电位R2 = 100 * R1 用以消除Hysteresis状态, 即为强化O/P输出端, Logic高低电位差距，以提高比较器的灵敏度. (R1=10 K, R2=1 M)单双电源皆可工作5. Square-wave oscillator 方块波震荡电路:R2 = R3 = R4 = 100 KR1 = 100 K, C1 = 0.01 uFFreq = 1 /（2π* R1 * C1）6. Pulse generator脉波产生器电路:R2 = R3 = R4 = 100 KR1 = 30 K, C1 = 0.01 uF, R5 = 150 KO/P输出端On Cycle = 1 /（2π* R5 * C1）O/P输出端Off Cycle =1 /（2π* R1 * C1）7. Active low-pass filter 主动低通滤波器电路:R1 = R2 = 16 KR3 = R4 = 100 KC1 = C2 = 0.01 uF放大倍数Av = R4 / (R3+R4)Freq = 1 KHz8. Active band-pass filter 主动带通滤波器电路:R7 = R8 = 100 K, C3 = 10 uFR1 = R2 = 390 K, C1 = C2 = 0.01 uFR3 = 620, R4 = 620KFreq = 1 KHz, Q=259. High-pass filter 高通滤波器电路:C1 = 2*C2 = 0.02 uF, C2 = 0.01 uFR1 = R2 = 110 K6 dB Low-cut Freq = 100 Hz10. Adj. Q-notch filter 频宽可调型滤波器电路:R1 = R2 = 2 * R3C1 = C2 = C3 / 2Freq = 1 /（2π* R1 * C1)VR1调整负回授量, 越大则Q值越低。

Z } { 尸
l /
夕}
_ _
。,
一7 c ! 0
_ ’
_
厂一 一 厂,
i 厂 厂下 巨】队 卜 } 巨 二 叫 、、 百卜~ 一 「 } }
,
洲1
l
1
主 夕
1
弓
—
冲
07
一 t
1 r 『甲 厂下、 、 、 厂丫l 、厂 一 } 厂门 一 【] 二
一 「门
州产 净 J声 一 毛 1 尸Z 尸尸一
1
/
,
电 派 电 压 调登 率 失 调 电压 范 围
下 、
士 0
7
土 1
1
.
1
2
不 箱 要 任 何 改 动 而 且 能够 进 一 步 提 高 系统 性 能
2 OP
.
dB
拜V
1 10
4
1 1 ()
4
14 0
0
.
14 0
0
一
7 7
,
的使 用 方 法 与 与O 与O
一
一 O P 0 7
的使 用 方法 完 全
/ V
v ‘一
\ 、 、 、
L
,
二
口
户
/
.
么 二士
训
/
{
/
多尹下了节
\ ‘
芬
{
. 叼.
.
二二
}
・Z
厂
l 次
\ ‘ 、
!
{
!
}
l
一
} {
、,
} {
!
. O刁
{
、
、 \ 、、 \。 ,

运算放大器原理图运算放大器（Operational Amplifier，简称Op-Amp）是一种重要的电子元件，它在电子电路中起着非常重要的作用。

本文将介绍运算放大器的原理图及其工作原理。

首先，让我们来了解一下运算放大器的基本结构。

运算放大器通常由一个差分输入级、一个级联放大器和一个输出级组成。

差分输入级通常由两个输入端和一个差分放大器组成，级联放大器由多个级联的放大器组成，输出级则是一个输出放大器。

运算放大器的电路图如下所示：（插入运算放大器原理图）。

在实际应用中，运算放大器通常用来放大电压信号、求和、差分运算、积分、微分等。

运算放大器具有高输入阻抗、低输出阻抗、大增益、宽带宽等特点，可以实现很多复杂的电路功能。

运算放大器的工作原理是基于反馈原理的。

在运算放大器的反馈电路中，通过外部连接的电阻、电容等元件，将部分输出信号反馈到输入端，从而实现对输出信号的控制。

通过控制反馈电路的参数，可以实现对运算放大器的增益、频率特性等进行调节。

另外，运算放大器还有一些常见的特性，比如输入偏置电流、输入偏置电压、共模抑制比、噪声等。

这些特性对于运算放大器的实际应用有着重要的影响，需要在设计电路时进行充分考虑。

在实际应用中，运算放大器广泛应用于模拟电路、数字电路、信号处理、自动控制等领域。

比如，运算放大器可以用来设计滤波器、比较器、振荡器、放大器等电路，也可以用来实现信号的调理、放大、滤波、整形等功能。

总的来说，运算放大器是一种非常重要的电子元件，它在电子电路中有着广泛的应用。

通过对运算放大器的原理图及其工作原理的了解，可以更好地应用运算放大器设计各种电路，实现各种功能。

希望本文对读者有所帮助，谢谢阅读！。

运放最大值电路1.引言1.1 概述运放（Operational Amplifier，简称Op Amp）是电子电路中常见的一种高增益放大器，具有宽带、高增益和低输入阻抗等优点。

它由一个差分放大器和一个输出级组成，可以用于信号放大、滤波、求反、积分、微分等各种运算和功能。

运放最大值电路是一种常用的电路设计，用于获取信号波形中的最大值或幅值。

在许多应用中，我们需要监测信号的峰值，以便进行相应的控制或分析。

例如，在音频设备中，我们需要确定音频信号的最大音量，以便调整音量控制电路。

设计一个运放最大值电路的关键是选择合适的电阻和电容值，以及运放的配置。

一般情况下，我们会使用一个带有负反馈的比较器电路来实现最大值检测。

这种电路通过比较输入信号和参考电压（通常是一个固定电压）来产生输出信号，实现对输入信号最大值的检测。

运放最大值电路的设计要点包括：确定参考电压的大小、选择合适的运放工作模式、确定输入和输出电阻的值、选择合适的电源电压和工作温度等。

这些要点在实际应用中往往需要根据具体的设计要求和电路特性进行调整和优化。

综上所述，运放最大值电路是一种用于获取信号波形最大值的常用电路设计。

通过合理选择电阻、电容和运放配置，可以实现对输入信号最大值的检测和分析，为实际应用提供了便利和可能性。

在未来的研究中，我们可以进一步探索运放最大值电路的应用领域和提高设计性能的方法。

1.2文章结构文章结构部分的内容可以包括以下内容：文章结构部分旨在介绍本篇文章的整体架构和各个部分的内容安排，以帮助读者更好地理解文章的结构和主题。

本文分为引言、正文和结论三个部分。

引言部分介绍了文章的背景和意义，对运放最大值电路的重要性进行了概述，并明确了本文的目的。

引言部分的内容将引起读者对本文主题的兴趣，为后续内容的阐述奠定基础。

正文部分是本文的主体部分，分为两个小节。

2.1节将详细介绍运放的基本原理，包括其定义、结构和工作原理，以便读者对运放的基本概念有一个全面的了解。

运算放大器（英语：Operational Amplifier，简称OP、OPA、OPAMP、运放）是一种直流耦合，差模（差动模式）输入、通常为单端输出（Differential-in, single-ended output）的高增益（gain）电压放大器，因为刚开始主要用于加法，减法等模擬运算电路中，因而得名。

通常使用运算放大器时，会将其输出端与其反相输入端（inverting input node）连接，形成一负反馈（negative feedback）组态。

原因是运算放大器的电压增益非常大，范围从数百至数万倍不等，使用负反馈方可保证电路的稳定运作。

但是这并不代表运算放大器不能连接成正反馈（positive feedback）组态，相反地，在很多需要产生震荡信号的系统中，正反馈组态的运算放大器是很常见的组成元件。

运算放大器有许多的规格参数，例如：低频增益、单位增益频率（unity-gain frequency）、相位边限（phase margin）、功耗、输出摆幅、共模抑制比（common-mode rejection ratio）、电源抑制比（PSRR，power-supply rejection ratio）、共模输入范围（input common mode range）、电压摆动率（slew rate）、输入偏移电压（input offset voltage，又译：失调电压）、还有噪声等。

目前运算放大器广泛应用于家电，工业以及科学仪器领域。

一般用途的集成电路运算放大器售价不到一美元，而现在运算放大器的设计已经非常可靠，输出端可以直接短路到系统的接地端（ground）而不至于被短路电流（short-circuit current）破坏。

目录[隐藏]∙ 1 运算放大器的历史∙ 2 运算放大器的基础o 2.1 电路符号o 2.2 理想运算放大器的操作原理▪ 2.2.1 开回路组态▪ 2.2.2 负反馈组态▪ 2.2.2.1 反相闭回路放大器▪ 2.2.2.2 非反相闭回路放大器▪ 2.2.3 正反馈组态∙ 3 实际运算放大器的局限o 3.1 直流的非理想问题▪ 3.1.1 有限的开回路增益▪ 3.1.2 有限的输入阻抗▪ 3.1.3 大于零的输出阻抗▪ 3.1.4 大于零的输入偏压电流▪ 3.1.5 大于零的共模增益o 3.2 交流的非理想问题o 3.3 非线性的问题o 3.4 功率损耗的考量∙ 4 在电路设计中的应用∙ 5 直流特性∙ 6 交流特性∙7 运算放大器的应用∙8 741运算放大器的内部结构o8.1 电流镜与偏压电路o8.2 差分输入级o8.3 增益级o8.4 输出级∙9 CMOS运算放大器的内部结构∙10 其他应用∙11 参见∙12 参考资料与附注∙13 外部链接[编辑]运算放大器的历史第一个使用真空管设计的放大器大约在1930年前后完成，这个放大器可以执行加与减的工作。

运算放大器电路原理运算放大器（Operational Amplifier，简称Op-Amp）是一种极为重要的电子元器件，广泛应用于各种电路中。

它具有高增益、差分输入、单端输出等特点，能够放大电压、电流和功率等信号，并提供微弱信号的放大和处理功能。

本文将介绍运算放大器的基本原理及其电路结构。

一、运算放大器的基本原理运算放大器是一个多元件集成电路（IC），通常由几个晶体管、电阻和电容器等元件组成。

它的核心部分是一个差分放大器，具有高增益特性。

运算放大器的输出电压与输入电压之间的关系可以通过下面的公式表示：Vout = Av (V+ - V-)其中，Vout为输出电压，Av为放大器的开环增益，V+和V-分别为非反相输入和反相输入。

二、运算放大器的电路结构运算放大器的电路图可以简化为以下几个主要部分：1.差动放大器：差动放大器是运算放大器的核心部分，它由两个输入电源、两个输入电容和两个晶体管等电路组成。

它的作用是将输入信号进行差分放大，增益高达几千倍。

2.电流镜：电流镜是一个由晶体管组成的电流源，用于提供稳定的电流输出。

它的作用是保持差动放大器的工作点稳定，使得差动放大器的输出可以线性放大。

3.级联放大器：级联放大器由多个差分放大器组成，用于提高整个运算放大器的放大倍数。

每个差分放大器都会放大之前的放大器的输出信号。

4.反馈网络：反馈网络是运算放大器的重要部分，通过它可以实现对输出信号进行控制和调整。

反馈网络可以分为正反馈和负反馈两种形式，具体的选择取决于应用的要求。

三、运算放大器的应用运算放大器在电子电路中具有广泛的应用，主要包括以下几个方面：1.信号放大：运算放大器可将输入信号放大到所需的幅度，用于增强微弱信号。

2.滤波：运算放大器可以配合电容器和电阻等元件，构成滤波电路，用于滤除不需要的频率成分，提取特定频率的信号。

3.比较器：运算放大器可以作为比较器使用，用于判断输入信号的大小关系，并输出相应的逻辑电平。

op27g运算放大器参数（实用版）目录1.运算放大器概述2.OP27G 运算放大器的主要参数3.OP27G 运算放大器的应用领域正文一、运算放大器概述运算放大器（Operational Amplifier，简称 OPA）是一种模拟电路，具有高增益、差分输入、单端输出的特点。

其主要作用是在信号放大、滤波、模拟计算等领域进行信号处理。

运算放大器广泛应用于各种电子设备和系统中，如通信、计算机、自动控制等。

二、OP27G 运算放大器的主要参数OP27G 是一款常见的运算放大器型号，其主要参数如下：1.增益：运算放大器的增益是指输出信号与输入信号的比值。

OP27G 的增益通常为 1000 倍，即 1000V/mV。

2.带宽：带宽是指运算放大器可以正常工作的频率范围。

OP27G 的带宽为 27MHz，即在 27MHz 以下的频率范围内，运算放大器可以正常工作。

3.输入偏差电流：输入偏差电流是指运算放大器在输入端产生的误差电流。

OP27G 的输入偏差电流为 100pA，即 100 皮安培。

4.输入偏差电压：输入偏差电压是指运算放大器在输入端产生的误差电压。

OP27G 的输入偏差电压为 1mV，即 1 毫伏特。

5.输出阻抗：输出阻抗是指运算放大器输出端的阻抗。

OP27G 的输出阻抗为 100 欧姆。

6.源极电阻：源极电阻是指运算放大器输入端的电阻。

OP27G 的源极电阻为 100000 欧姆。

三、OP27G 运算放大器的应用领域OP27G 运算放大器广泛应用于各种电子电路和系统中，如信号放大、滤波、模拟计算、信号处理等。

具体应用领域包括通信、计算机、自动控制、仪器仪表等。

通过合理选择和搭配运算放大器，可以实现各种功能的电路设计，满足不同场合的需求。

总之，OP27G 运算放大器是一款性能优良、应用广泛的模拟电路元器件，其主要参数包括增益、带宽、输入偏差电流、输入偏差电压、输出阻抗和源极电阻等。

CMOS高性能运算放大器探究与设计引言：随着科技的不息进步和应用的广泛推广，运算放大器（Operational Amplifier，简称Op-Amp）作为一种重要的模拟电路器件，得到了广泛的关注和应用。

CMOS （Complementary Metal-Oxide-Semiconductor）技术由于其功耗低、集成度高等优势，被广泛应用于运算放大器的探究和设计中。

本文将介绍CMOS高性能运算放大器的探究与设计，主要包括运算放大器的基本原理、运算放大器的基本电路结构、CMOS技术的特点和优势、CMOS高性能运算放大器的设计方法和优化技术等方面。

一、运算放大器的基本原理运算放大器是一种特殊的差动放大器，它能够实现电压放大、电流放大、功率放大等功能。

运算放大器有两个输入端，一个非反相输入端和一个反相输入端；有一个输出端和一个电源端，电源端一般有正电源和负电源两个。

在抱负状况下，运算放大器具有无限的增益、无限的输入阻抗和零的输出阻抗。

但实际状况下，由于运算放大器的内部结构等因素的限制，无法完全满足抱负的条件。

因此，在运算放大器的设计中，需要思量如何提高增益、输入阻抗和输出阻抗等性能指标。

二、运算放大器的基本电路结构运算放大器的基本电路结构由差动放大器、电压放大器和输出级组成。

差动放大器用于实现输入信号的差分放大，电压放大器用于实现信号的放大，输出级用于驱动负载电阻。

差动放大器由两个晶体管组成，一个晶体管作为非反相输入端，另一个晶体管作为反相输入端。

通过调整两个晶体管的尺寸比例，可以实现不同的放大倍数。

电压放大器由级联的共源放大器组成，通过逐级放大，实现信号的放大。

输出级由差分放大器和输出级筛选电路组成，通过差分放大器将信号转化为可驱动负载电阻的电流信号，再经过输出级筛选电路，将电流信号转化为电压信号。

三、CMOS技术的特点和优势CMOS技术是一种基于金属-氧化物-半导体（MOS）结构的半导体制造技术。

与传统的bipolar技术相比，CMOS技术具有以下特点和优势：（1）功耗低：CMOS电路在静态状态下几乎不消耗电流，功耗分外低，适合于低功耗应用的场合。

晶体管OP放大器技术报告班级自动化122班姓名刘韡学号15号项目代号_ _测试时间_ 2013年11月22号成绩1.设计目标与技术要求：设计目标：设计一个OP放大器，可以对两个输入端间的电位差进行放大。

同时作为放大电路工作，加上负反馈电阻时，可以对信号进行同向或反向放大。

从而达到不仅在理论上而且在制作上深刻理解OP放大器的原理以及设计。

技术要求：1.能够用仪器识别晶体管和二极管的管脚；2.能够根据电路图，焊接出电路，并且焊接出的电路能达到设计要求；3.能够合理布局，是焊接的板子美观大方；4.焊接电路时尽量少用或不用跳线；5.如果焊接完成后，发现有错误，能够以最短的时间找出并改正；6.能够熟练的使用示波器等各种仪器来完成对电路板的测试。

7.设计方法（电路、元器件选择与参数计算）：元器件的选择：1.6KΩ，56KΩ，100Ω电阻各一个；70Ω电阻3个；Ω电阻2个0.1uF，10uF 电容各2个；200pF电容一个；NPN（2SC2458）型三极管5个，NPN(2SA1048)型三极管2个，LED2个。

差动放大电路与共射极放大电路的恒流源都用Tr3与Tr5来制作，推挽射级跟随器的偏置是直接使用LED的正向压降。

用LED产生恒压。

由于电源电压是15V和-15V，故在该电路中使用的所有晶体管只要选定集电极-发射极间的最大额定值VCEO与集电极-基极间的最大额定值VCEO在30V以上的器件即可。

参数的计算：对于差动放大电路的Tr1与Tr2 的集电极电流分别取为1mA，这样恒流源晶体管的集电极电流必须设定在2mA（=1mA*2）。

R2的压降确定为1V，则R2=1V/2mA=470Ω为使R2的压降为1V，负电源与Tr3的基极之间的电压必须为1V+VBE（=0.6V）=1.6V 设Tr5的集电极电流为2mA，Tr3与Tr5的hFE=100，则Tr3与Tr5的基极电流合计为0.04mA （=2mA/100+2mA/100）。

2.2.2 理想运放电路模型
V＋
iP = 0
vP
ri
ro
+
+
vo
vN iN = 0
Avo(vP – vN) V－
vO / V V＋
O vP – vN /mV V－
12 / 105
2.3 基本线性运放电路
2.3.1 同相放大电路
• 基本电路 • 负反馈概念 • 虚短与虚断 • 近似计算 • 电压跟随器
2.1.2 运算放大器电路模型
B. 电压传输特性
Avo越大，运放的线性 范围越小，必须在输
vo / V 正饱和
V＋
线性放大区
出与输入之间加负反 馈才能使其扩大输入
vo = Avo(vP – vN)
信号的线性范围。
O
vP – vN /mV
例：若UOM =12V，Avo=106，
则 |ui| <12V 时，运放
15 / 105
2.3 基本线性运放电路
2.3.1 同相放大电路
3. 虚短与虚断
vi
由于运放的开环放大倍数很
大，输入电阻高，输出电阻
ii vp
vid+–
vn
+
A
–
vo
小，分析时常将其理想化， 称所谓的理想运放。
R1 R2
理想运放
线性区工作特点
Avo
ri ro 0
uo Avo (up un ) up un
v3
v2–
–
A2
+
R3 v4
v4
v2
iR2
R1 R2 R1
v2
R2 R1
v1
R4 R3

特征<1> 低噪声，80nV p-p （0.1赫兹到10赫兹）<2> 低漂移，0.2纳伏每摄氏度<3> 高速，17 V /u S 的转换率 <4> 63 MHz 的增益带宽<5> 低输入失调电压，10n V <6> 优秀的CMRR ，126分贝（拱11 V 的电压）<7> 高开环增益，1.8万<8>：替换725，OP-07，SE5534在收益>5提供裸片形式概述该OP37 与OP27提供的同样高的性能，但设计优化与收益大于电路 5(SE5534 InGains > 5)这种设计变更增加转换率至17 V / uS 和增益带宽积为63兆赫。

该OP37提供了低失调和漂移的OP07加上较高的速度和更低的噪音。

偏移至25uV和漂移0.6uV / C 最大为理想的精度OP37仪器仪表应用。

噪音极低（En= 3.5纳伏/ @ 10赫兹），低1 / f 噪声转角频率 2.7赫兹和最高达到1.8亿，允许精确的高增益高增益放大的低电平信号。

低输入偏置电流和失调10 nA 的7 nA 的电流是通过使用一个偏置电流消除电路。

以上 军事温度范围这通常拥有电流Ib 和内部电流Ios 分别至20 nA 和15 nA 。

输出级具有良好的负载驱动能力。

确保为10 V 摆幅为600Ω，低失真输出使OP37专业音频应用的理想选择。

PSRR 及CMRR 超过120分贝。

这些特点，加上长期漂移为0.2μV/月，允许电路设计者达到的性能水平达到以前只有分立式设计。

低成本，大批量的生产是通过OP37使用片上齐纳扎普修整。

这种可靠和稳定的偏移微调方案已经证明了其有效性多年生产历史。

OP37带来的低噪声仪器型性能这些不同的应用，麦克风，磁头，和美国唱片工业协会唱机前置放大器，高速数据信号调理 采集系统和宽带宽仪器。

ADI 公司提供的信息被认为是准确和可靠。

测量超低噪声的OP放大器噪声测量电路工作原理分析
电路的功能
采用OP放大器的直流放大器，失调漂移固然重要，而低频噪声也必须小。

不同种类的OP放大器基噪声差别很大，必须进行实测，以掌握具体参数。

本电路是OP放大器的噪声电压测定电路，测量带宽为0.1HZ~10HZ，侧重低频噪声。

因为测量结果是低频的，不能用普通毫伏计或电平测量仪来指示，可使用笔式记录仪或示波器来记录或显示。

电路工作原理
要把被测量（DUT）IC的噪声电压放大10，000倍，如使用失调电压VOO 大的OP放大器就有可能饱和，这时要增加失调调节电路或者把放大倍数降到100倍。

滤波放大器的放大倍数为5倍，所以总的放大倍数是50，000倍（94DB）。

测得的电压E除以50.000得到的值就相当于输入换算噪声电压。

低通滤波器由R3、C2和R5、C4构成，时间常数均为16.9HZ，高通滤波器为一级CR滤波器，C5、C6、R7（假定与1M的输出阻抗并联，阻值取
110K）的时间常数大约为0.07HZ。

为了测定失调电压，可和数字电压表测量R3点的输出，测量结果被10.000 除，即可得到输入换算失调电压。

组装注意事项
为了测量非常微弱的电压，必须采用稳定而且噪声小的电源。

DUT周围很容易串入外来噪声，所以本电路应全部放大金属盒内，插入被测IC后，加盖再
进行测量。

注释。

最简单讲解运算放大器的工作原理运算放大器（Operational Amplifier,简称OP、OPA、OPAMP）是一种直流耦合﹐差模（差动模式）输入、通常为单端输出（Differential-in, single-ended output）的高增益（gain）电压放大器，因为刚开始主要用于加法，乘法等运算电路中，因而得名。

一个理想的运算放大器必须具备下列特性：无限大的输入阻抗、等于零的输出阻抗、无限大的开回路增益、无限大的共模排斥比的部分、无限大的频宽。

最基本的运算放大器如图1-1。

一个运算放大器模组一般包括一个正输入端(OP_P)、一个负输入端(OP_N)和一个输出端(OP_O)。

通常使用运算放大器时，会将其输出端与其反相输入端（inverting input node）连接，形成一负反馈（negative feedback）组态。

原因是运算放大器的电压增益非常大，范围从数百至数万倍不等，使用负反馈方可保证电路的稳定运作。

但是这并不代表运算放大器不能连接成正回馈（positive feedback），相反地，在很多需要产生震荡讯号的系统中，正回馈组态的运算放大器是很常见的组成元件。

开环回路运算放大器如图1-2。

当一个理想运算放大器采用开回路的方式工作时，其输出与输入电压的关系式如下：Vout = ( V+ -V-) * Aog其中Aog代表运算放大器的开环回路差动增益（open-loop differential gai由于运算放大器的开环回路增益非常高，因此就算输入端的差动讯号很小，仍然会让输出讯号「饱和」（saturation），导致非线性的失真出现。

因此运算放大器很少以开环回路出现在电路系统中，少数的例外是用运算放大器做比较器（comparator），比较器的输出通常为逻辑准位元的「0」与「1」。

闭环负反馈将运算放大器的反向输入端与输出端连接起来，放大器电路就处在负反馈组态的状况，此时通常可以将电路简单地称为闭环放大器。
