建筑电气供配电安装管理重点研究

  • 格式：pdf
  • 大小：1.34 MB
  • 文档页数：1

中国科技期刊数据库 工业C

2015年28期 73 建筑电气供配电安装管理重点研究 吴如桢 苏州纵贯建筑装饰工程有限公司，江苏 215300 摘要：建筑电气供配电安装工程是建筑工程中的一项重要内容，配电安装的质量与人们的用电安全息息相关，文章简要分析了建筑供配电系统，并着重阐述了建筑电气供配电安装管理问题。 关键词：建筑点；供配电系统；管理；重点 中图分类号：TM92 文献标识码：A 文章编号：1671-5810(2015)28-0073-01 引言 近年来，我国经济发展迅速，电力企业也有了很大的进步，各行各业都需要电力能源的支持，随着人们对电力需求量越来越大，对用电安全也越来越重视。为保证供配电系统能够安全运行，就要做好建筑电气供配电安装的质量控制。 1 建筑电气供配电系统 1.1 电力负荷分级 一般而言，可以将负荷作用的大小区别分为一级、二级以及三级三个不同的等级。而一级负荷是这之间最关键的一级。一级负荷就是建筑物中的消防设施，包括消防水泵、排风机、消防控制室、自动报警、应急照明系统和消防电梯以及一些其他的消防设施，而且还要加强一级负荷中关键负荷的管理，基于负荷的电源基础，在对该电源进行设置时，如需要还应该加设其他的电源，但是需要注意的是，加设的电源不能接到负荷中，这样就可以确保关键负荷的正常使用，保证供电的需要。 1.2 供电电源 建筑的用电负荷量和用电设备的额定电压决定了供电电源的大小，现在，在建筑电气供配电安装中通常会用到的电源有三种，包括：10KV高压供电电源、三相220/380V电源和单相220V电源。根据工程实际需要选择合适的电源。 1.3 供电可靠性 供电系统的可靠性是建筑供电系统中不容忽视的一部分。然而对可靠性进行分析时，既要对系统的自动化程度充分了解，同时也要对线路、接线方式和系统设备构件仔细研究。通常，要保证供电的可靠性就要对系统设计进行简单化，因此，为了确保供电系统的可靠性，设计人员就要在设计的过程中，在遵循设计标准的前提下，将设计进行简单化。对于特殊情况，要根据当地情况，对系统采取定量计算，并结合主要问题，采取相应的解决方法，增加供电系统的可靠性。 2 建筑电气供配电安装管理重点 2.1 严格控制机械设备、材料的质量，确保施工质量 在任何一项工程中都要重视设备和材料的质量，建筑电气供配电安装工程也是如此，设备和材料的质量直接影响着安装的质量，因此必须加强管理。在设备和材料进场前，质量检验员、物料管人员以及工程师等相关人员都要对设备和材料的质量进行严格的检查，检查设备、材料的性能、规格、型号是不是符合设计要求。并要对材料、设备的零配件、说明书、质检报告以及合格证等进行严格审核，除此之外，在开箱前要对外观进行检查，并进行记录。在安装作业中，一旦发现材料质量存在问题，必须马上停止使用，并对该材料进行检验，合格后方可投入使用，否则坚决禁止继续使用。 2.2 选择配置供配电 一般的建筑中使用的是一、二级负荷，在具体的设计中，在设置时第一要考量的是建筑现实的用电负荷，在应急发电机组中的电量不足时，可以用一级负荷作为蓄电池为照明提供能量。在二级负荷中，为了防止有些部位过热发生火灾，在具体的供电系统中要用两个回路引电流。在供电系统正常运行的状态下变压器发生损坏，可采用二级负荷，不影响供电系统迅速的让供电状态正常运行。在建筑的电源组成中一般采用两个或者多余两个的供电电源，供电电源的选择要同时考虑负荷级别和运行费用，用电负荷中，电源的数目要以供电的状态和用电大小的条件来确认。电源运行要保证安全性能和提升经济效益这两种情况，所以，供电电源也要考虑投资的费用、运行产生的费用和年终公司财产余额的最小化。 2.3 供配电线路设计 选择好供配电导线以后，就要对供配电线路进行布设和安装。通常来说，采用地埋的形式对供电母线进行埋设，这是由于不一样的负载对输送电压要求不一样，因此在选择供电母线时要结合建筑物的实际负载程度来进行，还需要结合具体情况进行分路供电，对每种电气使用相应的输送导线。为了避免不同的电器在工作过程中受到相互的干扰，在线路设计时就要提高对这个问题的重视，防止产生线路互相干扰的情况。另外，突然断电的情况时有发生，为了防止这种情况对人们生活生产造成的困扰，就要针对这种情况，设置交流不间断电源和单独的供电回路。为了方便对供配电系统的管理可以在相对用电量大的范围内设置配电室，这样既方便了管理也降低了电能的消耗。 2.4 落实供配电保护技术 供配电保护技术是电气防火中的重点，也是建筑供配电系统中较为关注的内容。结合电气防火技术在建筑供配电系统中的应用，例举比较常用的保护技术，主要有：接地保护技术。预防接地引起的火灾，建筑供配电系统中最常见的就是电气接地故障，引发火灾的概率最高，安装接地保护装置，可消除潜在的电气火灾隐患，全面保护电气运行。短路保护技术。该技术中强调了热稳定校核，主动降低供配电线路的温度，还能规范载荷分布，避免出现负载，解决了短路火灾的问题。漏电保护技术。用于防止供配电系统中的电气漏电故障和电气设备、线路漏电情况，高层民用建筑利用接地防护预防火灾。 2.5 线路的防雷设计 雷电是一种自然想象，往往会对建筑物造成破坏，尤其是供配电线路更容易遭到雷电的破坏，因此，建筑电气供配电线路的防雷措施十分必要。为了增强防雷效果，在避雷线安装完成以后，还需要安装避雷器。这样就能将雷电带来的强大电流第一时间分流到地面上，有效保护建筑物以及配电线路在雷雨天免遭破坏。 2.6 各个楼层的电气井要封堵好 高层建筑的电气井一般情况下比较长，当有火灾发生的时候，竖井就变成通风口，会出现烟囱效应。基于这种情况，在建设的过程中应该处理好每一层强弱电进地面，强弱电竖井的地面应该高于同一层地面的50-100mm。当各种电气线路孔洞出现大量的空隙时候，应该采用与建筑物耐火性相同的材料进行严密的封堵，形成楼层竖井密封隔离的情况。当电缆与楼层出现穿通现象的时候，应该采用封闭、隔离的方法对穿墙导管两端的空隙进行处理。 3 结语 通过上文对建筑电气供配电系统的研究，要加强对供配电系统安装管理，对其中的关键点要掌握好，及时发现问题，并结合实际情况采用相应的解决方法，完善建筑电气供配电系统，从而提高建筑电气供配电安装质量，保证人们用电的安全。 参考文献 [1]王鹏.建筑电气供配电安装管理重点[J].电子世界，2014(01):79-80. [2]郑帅，陈冲.建筑电气中供配电线路设计的分析[J].电子制作，2014(01):96.

合集下载

建筑电气工程施工管理探讨分析

建筑电气工程施工管理探讨分析

龙源期刊网

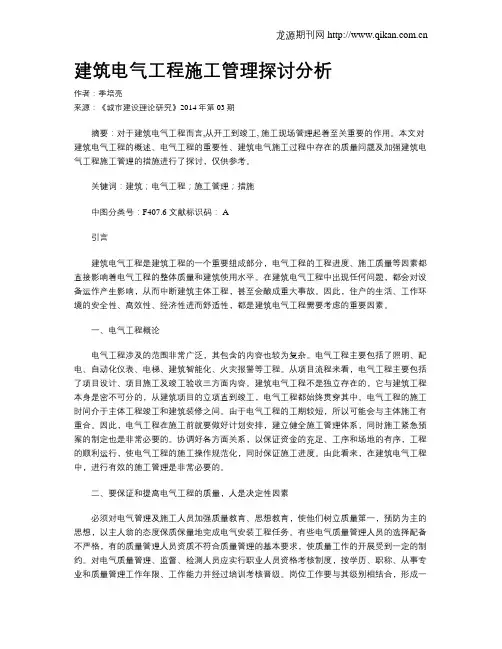

建筑电气工程施工管理探讨分析

作者：季培亮

来源：《城市建设理论研究》2014年第03期

摘要：对于建筑电气工程而言,从开工到竣工, 施工现场管理起着至关重要的作用。本文对建筑电气工程的概述、电气工程的重要性、建筑电气施工过程中存在的质量问题及加强建筑电气工程施工管理的措施进行了探讨，仅供参考。

关键词：建筑；电气工程；施工管理；措施

中图分类号：F407.6 文献标识码： A

引言

建筑电气工程是建筑工程的一个重要组成部分，电气工程的工程进度、施工质量等因素都直接影响着电气工程的整体质量和建筑使用水平。在建筑电气工程中出现任何问题，都会对设备运作产生影响，从而中断建筑主体工程，甚至会酿成重大事故。因此，住户的生活、工作环境的安全性、高效性、经济性进而舒适性，都是建筑电气工程需要考虑的重要因素。

一、电气工程概论

电气工程涉及的范围非常广泛，其包含的内容也较为复杂。电气工程主要包括了照明、配电、自动化仪表、电梯、建筑智能化、火灾报警等工程。从项目流程来看，电气工程主要包括了项目设计、项目施工及竣工验收三方面内容。建筑电气工程不是独立存在的，它与建筑工程本身是密不可分的，从建筑项目的立项直到竣工，电气工程都始终贯穿其中。电气工程的施工时间介于主体工程竣工和建筑装修之间。由于电气工程的工期较短，所以可能会与主体施工有重合。因此，电气工程在施工前就要做好计划安排，建立健全施工管理体系，同时施工紧急预案的制定也是非常必要的。协调好各方面关系，以保证资金的充足、工序和场地的有序，工程的顺利运行，使电气工程的施工操作规范化，同时保证施工进度。由此看来，在建筑电气工程中，进行有效的施工管理是非常必要的。

二、要保证和提高电气工程的质量，人是决定性因素

建筑电气施工关键技术研究

建筑电气施工关键技术研究

应用技术　

Ｉ■　Ｃｈｉｎａ　ＳＣｊｅｉ￣ｃｅ　ａｎｄ　Ｔｅｃｈｎｏｌ　ｏｇｙ　Ｒｅｖｊ　０ｗ　

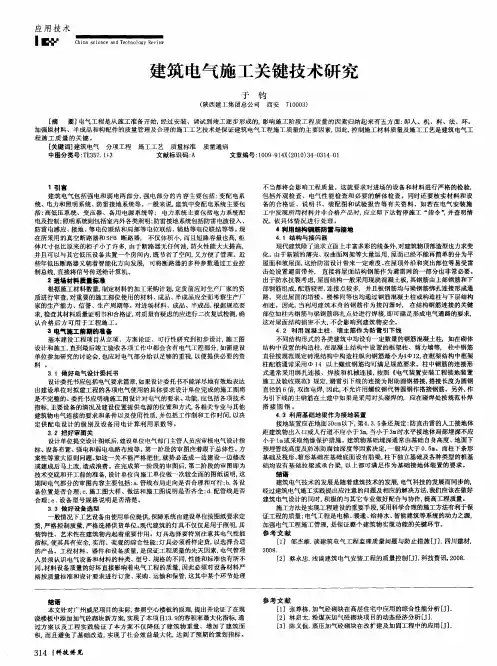

建筑电气施工关键技术研究　

于钧　

（陕西建工集团总公司　西安７１０００３）　

［摘　要］电气工程是从施工准备开始，经过安装、调试到竣工逐步形成的，影响施工阶段工程质量的因素归纳起来有五方面：即人、机、料、法、环。　

加强原材料、半成品和构配件的质量管理及合理的施工工艺技术是保证建筑电气工程施工质量的主要因素，因此，控制施工材料质量及施工工艺是建筑电气工　

程施工质量的关键。　

［关键词］建筑电气分项工程施工工艺质量标准质量通病　

中图分类号：ＴＥ３５７．１＋３　文献标识码：Ａ　文章编号：１００９—９１４Ｘ（２０１０）３４—０３１４　Ｏ１　

１引言　建筑电气包括强电和弱电两部分，强电部分的内容主要包括：变配电系　统、电力和照明系统、防雷接地系统等　一般来说，建筑中变配电系统主要包　

括：高低压系统、变压器、备用电源系统等：电力系统主要包括电力系统配　

电及控制：照明系统则包括室内外各类照明；防雷接地系统包括防雷电波侵入、　

防雷电感应、接地、等电位联结和局部等电位联结、辅助等电位联结等等。现　

在所采用的真空断路器和ＳＦ６断路器，不仅体积小，而且短路容量也高，柜　

体尺寸也比原来的柜子小了许多，由于断路器无任何油　防火性能大大提高，　并且可以与其它低压设备共置一个房间内，既节省了空间，又方便了管理。近　

些年低压断路器又朝着智能化方向发展，可将断路器的多种参数通过工业控　

制总线，直接将信号传送给计算机。　

２进场材料质■标准　根据施工材料数量，制定材料的加工采购计划，定货前应对生产厂家的资　

质进行审查，对重要的施工部位使用的材料、成品、半成品应全面考察生产厂　

家的生产能力、信誉、生产周期等。对进场材料、成品、半成品，根据规范要　求，检查其材料质量证明书和合格证，对质量有疑虑的应进行二次复试检测，确　

认合格后方可用于工程施工。　

３电气施工前期的准备　基本建设工程项目从立项、方案论证、可行性研究到初步设计，旌工图　

浅析建筑电气施工管理

浅析建筑电气施工管理

浅析建筑电气施工管理

摘要：建筑电气设计是一个从构思表达、再构思表达、反复推敲、不断深入发展和进行评价的一个过程。基本上可以概括为博览、创意、构思、表达等这样几个阶段。传统的建筑电气设计只包括了供电和照明，而现今一般都是将其设计的内容形容为强电和弱电这两种。在文章当中，对建筑电气工程项目的整个一个过程进行研究和探讨，分析如何对电气管理做一个有效地工作，以期达到对建筑电气工程的整个施工质量以及施工安全等方面进行一个全面的宏观调控工作。

关键词：建筑电气；施工管理；阶段管理

在建筑工程当中，处于主体地位的是建筑，那么相对应的就有大批的土建专业的相关人员进入到建筑工程的建设当中。在这个地位之下，还有同等重要的就是电气专业的相关人才，因为电气是一项比较复杂的工作，而且是在整个的一个运转当中后续作用比较明显的，所以对电气的重视程度也不能够弱。在建筑电气系统当中，分为了强电系统和弱电系统这样两类，强电系统当中包括了城市供电系统当中的导线、变压器或是配电箱这样一些传送点进入建筑物的就属于强电，其他的比如说消防控制、电梯、电视电脑信号等等这样一些智能化程度较高的就属于弱电。在理论工作当中就可以看出电气工程的一个学科专业性质，在操作工作是一定是非常的复杂的，在电气专业的实际操作过程当中项目数是非常的多，而且材料和设备方面也是非常多的，从这样一些情况下就可以看出在对电气

工程的建筑工作当中的管理工作是要做到相当严格的一个控制和把关的。

一、建筑电气工程施工管理准备阶段的相关工作

做任何的工作都需要进行一个准备工作，没有什么工作可以不准备就取得成功的。项目工程的前期准备工作一般是指技术管理的准备，这其中的内容包括了技术的要求、施工是否规范、预算成本的操作管理等等一系列的前期准备工作了。

（一）设计委托书

浅谈电气工程的管理

浅谈电气工程的管理

浅谈电气工程的管理

王兴刚浙江众立建筑工程有限公司

【摘要】建筑电气工程质量的好坏直接影响到建筑物的整体使用性能。针对如何搞好建筑电气工程的施工管理，文章从施工准备阶段，施工管理各方面容易出现的问题和电气工程的质量控制进行了一些分析。

【关键词】电气工程管理建筑

电气工程的施工质量好坏，直接关系到建筑工程的正常使用。包括工作与生活在其中的人员的舒适性、安全性、高效性。随着国民经济的发展和人民生活水平的提高，建筑行业蓬勃发展，同时也出现了一些施工质量问题，人们对建筑质量的投诉逐渐增多。因此，必须对施工工程进行深入研究分析，合理设计才能使建筑满足规范要求，符合使用标准。

一、电气工程的重要性随着我国改革开放的不断深入，我国建筑业得到了快速发展，在建筑工程施工中，电气工程作为一个分项工程，随着电气技术的发展并不能简单的理解为埋管穿线，通电点灯这么简单的内容了。在科学技术的发展下，出现了许多大型电气化设备和装置，电气工程成为了建筑现代化的标志，并提高了人们的生活水平和物质基础。

在现代电气工程中，建筑中出现了电话、有线电视，高层住宅的供水系统、消防系统及控制系统;现代写字楼中的空调系统、防盗系统、监控系统、自动化系统等都是科学技术的产物，这些产物成为了现代建筑最主要的使用功能。现代建筑在安装这些电气设备过程中，增加了工程的造价，增加工程施工的难度和复杂性，贯穿于施工过程的各个阶段，如果施工人员还停留在传统的埋管穿线阶段，那么就不能保证电气安装的质量，不能保证建成高质量的建筑，有些电气设备必须由专业人员安装和调试。电气工程作为建筑工程的一个组成部分，能体现建筑物的可靠运行，可见电气工程在建筑工程中的地位越来越重要。

二、施工准备阶段1．做好设计图纸的审查工作。在电气工程施工前，施工技术人员应该首先熟悉施工图纸，并了解与电气施工相关的规范和文件，电气施工技术人员除了要阅读电气施工图纸，同时还需要审查其他专业的施工图纸，尤其对于交叉施工的地方，应该及时和其他专业的施工技术人员进行审查。要审查设计图纸是否合理，是否满足技术质量标准，对项目中的供配电系统、动力配电系统、照明配电系统、火灾自动报警系统等做好检查工作;同时在图纸审查过程中，应该注意设计图纸是否体现了经济性、施工便利性的原则。当施工图纸审查完成后应该及时组织电气图纸会审工作，在图纸会审工作中应该做到细致、耐性，将设计图纸中的错误、漏项等都在施工前完成。
