各吨位片冰机配置

  • 格式：xls
  • 大小：16.50 KB
  • 文档页数：1

序号名称品牌1压缩机泰康TAG4546T(4)40/-20℃,3.3/2.33kwTAG4561T(5)40/-20℃,4.47/2.6kwTAG4568T(6)40/-20℃,5.9/2.7kwTAG4573T(6)40/-20℃,5.76/2.88kw1.1低压控制器SnowekyPCLPCLPCLPCL1.2高压控制器SnowekyPCHPCHPCHPCH2冷凝器冰川XZ4-18-5656.76kw,18.297m²XZ4-22-6508.48kw,25.85m²XZ4-26-65010.32kw,30.43m²XZ5-24-70010.37kw,37.95m²2.1风机莫尔4T 400P=0.135kw4T 400P=0.135kw4T 450P=0.2kw4T 450P=0.2kw3蒸发器SnowekyF050SP=0.18+0.125kwF075SP=0.18+0.125kwF10SP=0.18+0.125kwF12SP=0.18+0.125kw4排气管SnowekyCu12Cu12Cu12Cu195供液管SnowekyCu10Cu10Cu12Cu125.1截止球阀danfossGBC 10S － － －5.2角阀D&F －10mm12mm12mm5.3过滤器ALCOEK-083EK-083EK-164EK-1645.4电磁阀Castel －1064/3SAE16.8kw1064/4SAE19.6kw1064/4SAE19.6kw5.5膨胀阀ALCOTI-HW-00210.9bar,4.2kwTI-HW-00210.9bar,4.2kwTI-HW-00310.9bar,6.7kwTI-HW-00310.9bar,6.7kw6回气管SnowekyCu22Cu22Cu22Cu287制冷剂阿柯玛R222kgR222.5kgR222.8kgR223kg序号名称品牌1压缩机美优乐MT125(10)40/-22℃,8.62/5.69kwMT144(12)40/-21℃,10.67/6.55kwMT160(13.3)40/-20℃,13/7.6kw4TCS-8.240/-20℃,13.6/6.42kw1.1压力控制器鹭宫D606XMD606XMD606XMD606XM2冷凝器冰川XZ4-24-107217.17kw,46.49m²XZ4-28-107220.9kw,54.11m²XZ5-28-107224kw,67.64m²XZ5-30-107224kw,67.64m²2.1风机莫尔4T 400 ×2P=0.135kw4T 450 ×2P=0.2kw4T 450 ×2P=0.2kw4T 450 ×2P=0.2kw2.2储液器D&FL-14LL-14LL-14LL-14L2.3进液阀门D&F12mm12mm12mm12mm2.4出液阀门D&F12mm12mm12mm12mm3蒸发器SnowekyF16SP=0.37+0.03kwF20SP=0.37+0.03kwF25SP=0.37+0.03kwF25SP=0.37+0.03kw4排气管danfossCu19Cu19Cu19Cu225供液管danfossCu12Cu12Cu12Cu125.1过滤器ALCOEK-164EK-164EK-164EK-1645.2视液镜ALCOAMI-1SS4AMI-1SS4AMI-1SS4AMI-1SS45.3电磁阀Castel1064/4SAE19.6kw1064/4SAE19.6kw1064/4SAE19.6kw1064/4SAE19.6kw5.4膨胀阀ALCOTI-HW-00411.1bar,10.2kwTI-HW-00411.5bar,13.1kwTI-HW-00511.4bar,13.4kwTI-HW-00611.4bar,15.5kw6回气管SnowekyCu28Cu28Cu28Cu356.1回气过滤器D&FFD-489-T,RPE48FD-489-T,RPE48FD-489-T,RPE48FD-4811-T,RPE487制冷剂阿柯玛R228kgR229kgR2213kgR2213kg

制表人：F075AAF050AA

若采用铜管蒸发器，取消所有回气过滤器基于供水温度16℃，环境温度25℃（室内工况）。F16AAF20AAF25AAF25BA乐购F12AAF10AA

合集下载

制冰机概述

制冰机概述

天津科技大学冷热技术实验室

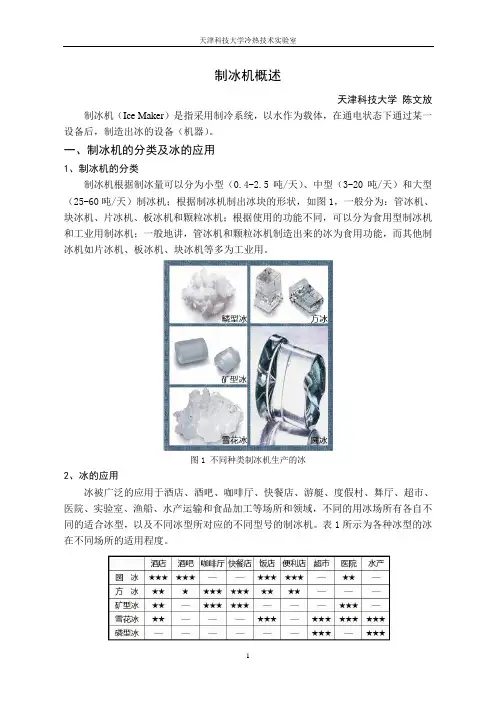

1 制冰机概述

天津科技大学 陈文放

制冰机（Ice Maker）是指采用制冷系统，以水作为载体，在通电状态下通过某一设备后，制造出冰的设备（机器）。

一、制冰机的分类及冰的应用

1、制冰机的分类

制冰机根据制冰量可以分为小型（0.4-2.5吨/天）、中型（3-20吨/天）和大型（25-60吨/天）制冰机；根据制冰机制出冰块的形状，如图1，一般分为：管冰机、块冰机、片冰机、板冰机和颗粒冰机；根据使用的功能不同，可以分为食用型制冰机和工业用制冰机；一般地讲，管冰机和颗粒冰机制造出来的冰为食用功能，而其他制冰机如片冰机、板冰机、块冰机等多为工业用。

图1 不同种类制冰机生产的冰

2、冰的应用

冰被广泛的应用于酒店、酒吧、咖啡厅、快餐店、游艇、度假村、舞厅、超市、医院、实验室、渔船、水产运输和食品加工等场所和领域，不同的用冰场所有各自不同的适合冰型，以及不同冰型所对应的不同型号的制冰机。表1所示为各种冰型的冰在不同场所的适用程度。

天津科技大学冷热技术实验室

2 二、制冰机冷凝方式的分类

1、风冷冷凝器

冷却性能由环境温度来决定，环境温度越高，冷凝温度也越高。一般地，采用风冷冷凝器，冷凝温度比环境温度高 7～12℃，这个值我们称为换热温差。冷凝温度越高，制冷机组的制冷效率就会越低，所以我们就要控制这个换热温差不应太大。但是如果换热温差变小，那么风冷冷凝器的换热面积及循环的风量就要增大，风冷冷凝器的造价成本就越高。温度极限不高于55℃，不低于20℃。通常情况下，环境温度超过32℃的地区都不建议采用风冷冷凝器。所以是否可选择风冷冷凝器，首先要确认环境温度。一般设计风冷制冰机时，必须要求客户提供当地全年最高的环境干球温度。

优点:1、无需水资源，运行成本较低；2、安装、使用方便，无需其他配套设备，只要接通电源即可投入运行；3、不污染环境；4、适用于严重缺水或供水难得地区。

缺点：1、成本投入较高；2、冷凝温度较高，使制冷机组的运行效率降低；3、不适用于空气污浊、有沙尘气候的地区。

冷水机组参数

冷水机组参数

金针菇厂房项目冷机招标制冷机组设备采购投标文件 1 / 17

金针菇厂房项目冷机招标制冷机组设备采购投标文件 2 / 17

金针菇厂房项目冷机招标制冷机组设备采购投标文件 3 / 17

金针菇厂房项目冷机招标制冷机组设备采购投标文件 4 / 17 五、设备各部件详细的技术参数表

(一) 常规制冷机组（定频）

项目 特性和技术参数

型号 YKIBK4K15CXG

制造厂家/生产国 约克/中国

每台制冷量（冷吨TR） 1166（4100KW）

每台名牌功率（KW） 688

满负荷耗电量（KW/RT） 0.590

非标准工况下部分负荷耗电量 NPLV（KW/RT） 3.516/7.343=0.478

能效比COP值 100%负荷时为5.959

90%负荷时为6.554

80%负荷时为7.039

70%负荷时为7.416

60%负荷时为7.664

50%负荷时为7.765

40%负荷时为7.289

30%负荷时为6.613

20%负荷时为5.816

15%负荷时为5.225

冷量调节范围 15%-100%

冷量调节方式 无级调节

冷媒种类 R134A

冷媒充入量（Kg） 843

噪声级（dB/A） 100%负荷时为83

90%负荷时为83

金针菇厂房项目冷机招标制冷机组设备采购投标文件 5 / 17 80%负荷时为83

70%负荷时为83

60%负荷时为83

50%负荷时为85

40%负荷时为85

30%负荷时为85

20%负荷时为83

15%负荷时为83

冷凝器：类型 壳管式

最大承压（Mpa）（水侧） 1.0

冷却水进/ 出水温度（℃） 30/35

蒸发器：类型 混合降膜式换热器

最大承压（Mpa）（水侧） 1.0

冷冻水进/出水温度（℃） 12/7

冷冻水流量（L/s） 195.5

冷冻水压力降（KPa） 112.6

冷却水流量（L/s） 227.8

冷却水压力降（KPa） 81.0

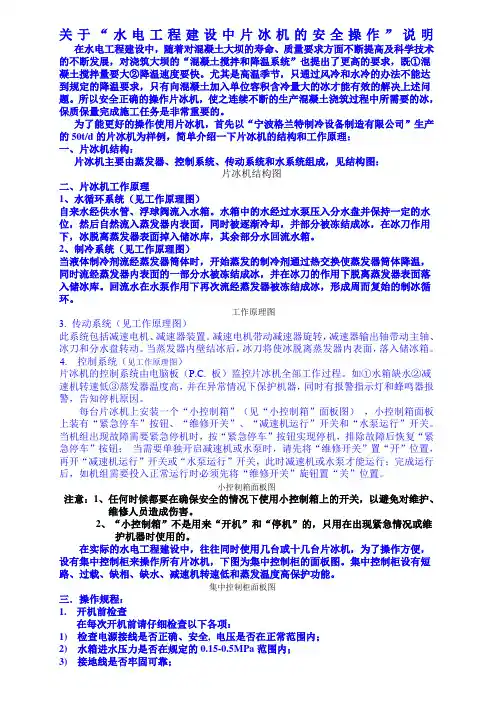

片冰机的操作说明

片冰机的操作说明

关于“水电工程建设中片冰机的安全操作”说明

在水电工程建设中，随着对混凝土大坝的寿命、质量要求方面不断提高及科学技术的不断发展，对浇筑大坝的“混凝土搅拌和降温系统”也提出了更高的要求，既①混凝土搅拌量要大②降温速度要快。尤其是高温季节，只通过风冷和水冷的办法不能达到规定的降温要求，只有向混凝土加入单位容积含冷量大的冰才能有效的解决上述问题。所以安全正确的操作片冰机，使之连续不断的生产混凝土浇筑过程中所需要的冰，保质保量完成施工任务是非常重要的。

为了能更好的操作使用片冰机，首先以“宁波格兰特制冷设备制造有限公司”生产的50t/d的片冰机为样例，简单介绍一下片冰机的结构和工作原理：

一、片冰机结构：

片冰机主要由蒸发器、控制系统、传动系统和水系统组成，见结构图：

片冰机结构图

二、片冰机工作原理

1、水循环系统（见工作原理图）

自来水经供水管、浮球阀流入水箱。水箱中的水经过水泵压入分水盘并保持一定的水位，然后自然流入蒸发器内表面，同时被逐渐冷却，并部分被冻结成冰，在冰刀作用下，冰脱离蒸发器表面掉入储冰库，其余部分水回流水箱。

2、制冷系统（见工作原理图）

当液体制冷剂流经蒸发器筒体时，开始蒸发的制冷剂通过热交换使蒸发器筒体降温，同时流经蒸发器内表面的一部分水被冻结成冰，并在冰刀的作用下脱离蒸发器表面落入储冰库。回流水在水泵作用下再次流经蒸发器被冻结成冰，形成周而复始的制冰循环。

工作原理图

3. 传动系统（见工作原理图）

此系统包括减速电机、减速器装置。减速电机带动减速器旋转，减速器输出轴带动主轴、冰刀和分水盘转动。当蒸发器内壁结冰后，冰刀将使冰脱离蒸发器内表面，落入储冰箱。

4. 控制系统（见工作原理图）

片冰机的控制系统由电脑板（P.C. 板）监控片冰机全部工作过程。如①水箱缺水②减速机转速低③蒸发器温度高，并在异常情况下保护机器，同时有报警指示灯和蜂鸣器报警，告知停机原因。

片冰机说明书全-

片冰机说明书全-

冰轮集团

MOON GROUP

大型单体片冰机

安装维护手册

Installation & Maintenance Manual

For Large-scale Ice Flaker

中华人民共和国

烟台冰轮股份有限公司

YANTAI MOON CO., LTD.

THE PEOPLE’S REPUBLIC OF CHINA 烟台冰轮股份有限公司 YANTAI MOON CO., LTD.
