第3节电阻的测量
1、 电路的三个基本物理量： —
物理量：电流I ,测量工具FA
物理量；电压U ,测量工具：會 物理量：号阻，测量工具：？
2、 欧姆定
内容：一段导体中的电流，与这段导体两端的
电压成正比，与这段导体的电阻成反比。
表达式：I=U/R 知识回顾: 变形式：U=IR 、R=U/I
实验目的用电压表、电流表间接测电阻
2、实验原理 R=¥
3、实验器材 电源、电压表、电流表、滑动 变阻器、开关、导线、待测电阻。 一、伏安法测电阻 电路图 ［实物图
1）调节电流表、电压表的指针到零刻度；按电
路图连接实物。调节滑动变阻器到阻值最大端;
2）闭合开关，调节滑动变阻器的滑片至适当位
置，分别读出电流表的示数/、电压表的示数〃，并 记录在表格中；
3）根据公式R=¥计算出/?的值，并记录在 表格中。
4）调节滑动变阻器的滑片改变待测电阻中的电
流及两端的电压，再测几组数据，并计算/?的值。
实验记录表格I
测量次数 电压U/V 电流//A 电阻
1
2
3 5、实验步骤 6、注意事项 1）连接电路时，开关应断开
应处于最大阻值位置
2） 滑动变阻器的作用：
A、 __________________________________ 改变电路中的电压或电流大小________________
B、 __________________________________ 限制电流、保护电路 _______________________
3） 本实验中多次测量的目的是：
多次测量求平均值从而减小误差 。
冃想想做做 匕椚■
1 ----------------- 9
1-将上述实验中的定值电阻换成小灯短, 用同样的方法测定小灯泡的电阻。
2. 多测几组数据，根据实验数据分别计 算出小灯泡的电阻，
3. 比较计算出的几个数值，看看每次算 同, 你如何解释? 与同学交流一下。 出的电阻的大小相同吗？有什么变化规律吗？
最新中小学教案、试题、试卷

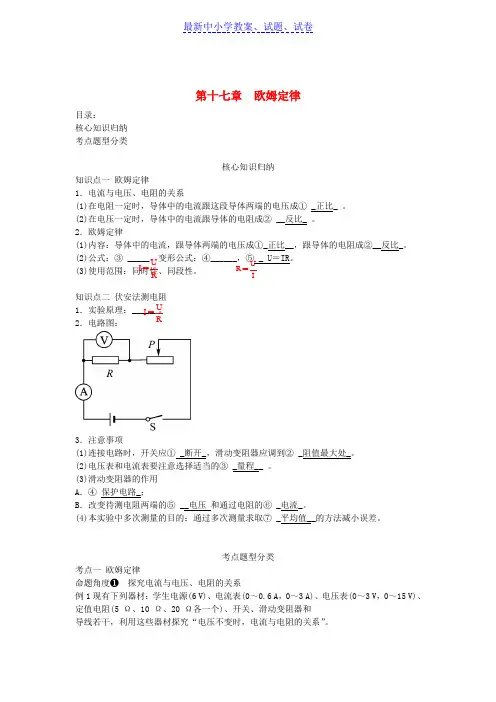

第十七章 欧姆定律
目录：
核心知识归纳
考点题型分类
核心知识归纳
知识点一 欧姆定律
1．电流与电压、电阻的关系
(1)在电阻一定时，导体中的电流跟这段导体两端的电压成① _正比_ 。
(2)在电压一定时，导体中的电流跟导体的电阻成② __反比_ 。
2．欧姆定律
(1)内容：导体中的电流，跟导体两端的电压成①_正比__，跟导体的电阻成②__反比_。
(2)公式：③ _____。变形公式：④______，⑤ _ U＝IR。
(3)使用范围：同时性、同段性。
知识点二 伏安法测电阻
1．实验原理：______。
2．电路图：
3．注意事项
(1)连接电路时，开关应① _断开_，滑动变阻器应调到② _阻值最大处_。
(2)电压表和电流表要注意选择适当的③ _量程__ 。
(3)滑动变阻器的作用
A．④ 保护电路_；
B．改变待测电阻两端的⑤ __电压 和通过电阻的⑥ _电流_。
(4)本实验中多次测量的目的：通过多次测量求取⑦ _平均值__的方法减小误差。
考点题型分类
考点一 欧姆定律
命题角度❶ 探究电流与电压、电阻的关系
例1现有下列器材：学生电源(6 V)、电流表(0～0.6 A，0～3 A)、电压表(0～3 V，0～15 V)、定值电阻(5 Ω、10 Ω、20 Ω各一个)、开关、滑动变阻器和
导线若干，利用这些器材探究“电压不变时，电流与电阻的关系”。 UIR＝URI＝UIR＝最新中小学教案、试题、试卷
(1)请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路。(要求连线不得交叉)
(2)实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图像。由图像可以得出结论：____________________________________________。
通用版中考物理一轮复习一遍过第十七章欧姆定律综合备课含解析
1 / 29
学习资料
班 级： 科 目： 通用版中考物理一轮复习一遍过第十七章欧姆定律综合备课含解析 通用版中考物理一轮复习一遍过第十七章欧姆定律综合备课含解析
2 / 29 第十七章 欧姆定律
1。会：解答电路中电流与电压关系实验探究问题；解答电路中电流与电阻关系实验探究问题;利用欧姆定律变形公式解答问题；解答伏安法测电阻的相关问题;利用欧姆定律解决串并联电路的问题。
2.理解:电路中电流与电压和电阻的关系；伏安法测电阻的原理;串并联电路中电流、电压和电阻规律；
3.掌握：欧姆定律内容;应用欧姆定律解题。
★知识点一:电路电流与电压和电阻的关系
1。由于电压是形成电流的原因,说明电流的大小与导体两端的 电压 有关;由于导体的电阻对电流有阻碍作用，所以,电流的大小与导体 电阻有关。
2。为了研究通过导体的电流跟电压的关系，我们应控制 电阻 一定，通过在电路中串联一个
变阻器 来调节导体两端的电压，通过实验可以得出结论：电阻一定时，通过导体中的电流跟导体两端的电压成 正比.
3。为了研究通过导体的电流跟电阻的关系，我们应控制电阻两端的 电压 一定,通过换用不同的 电阻 来改变电阻,通过实验可以得出结论：电压一定时，通过导体的电流跟导体的电阻成
反比 .
★知识点二：欧姆定律
1。欧姆定律:导体中的电流与导体两端的电压成正比，与导体的电阻成反比。
2.公式:RUI,其中：U为电源电压，单位为伏（V);I为通过导体的电流，单位为安（A);R为导体的电阻,单位为欧（Ω）.
注意:应用欧姆定律的公式进行计算时,一定要统一到国际制单位后再进行计算。欧姆定律公式中的各个物理量具有同一性，即I，U,R是对同一段导体、同一时刻而言的。
3.公式变形：IRU,IUR。
应用欧姆定律公式以及两个变形式进行解题时，只要知道I、U、R三个量中的两个,就可以求出第三个未知物理量。在计算和理解问题的过程中千万注意，物理量的计算不同于数学上的计算,必须用对应的物理量单位才有意义,避免将物理问题数学化，应理解每个量的物理意义. 通用版中考物理一轮复习一遍过第十七章欧姆定律综合备课含解析
第十七章《欧姆定律》
知识点1：电流与电压和电阻的关系
1.电流与电压的关系：电阻一定时，导体中的电流跟导体两端的电压成正比
2.电流与电阻的关系：电压一定时，导体中的电流跟导体的电阻成反比
知识点2：欧姆定律
1.内容导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比
2.公式：I＝UR
3.变形公式U＝IR和R＝UI；
4.适用条件：纯电阻电路(用电器将全部的电能转化为内能的电路)
知识点3：伏安法测电阻
1.原理：R＝UI
2．器材：学生电源、电压表、电流表、__滑动变阻器__、待测电阻、单刀开关各一个，导线若干
3．电路图：
知识点4：电阻的串联和并联
1.电阻的串联：(1)R＝R1＋R2(2)串联分压：U1∶U2＝R1∶R2
2.电阻的并联：(1)1R＝1R1＋1R2(2)并联分流：I1∶I2＝R2∶R1
【提示】(1)并联电路的总电阻R＝R1R2R1＋R2计算较为方便。(2)n个相同的电阻R1串联，总电阻R＝nR1；n个相同的电阻R1并联，总电阻R＝R1n。
1. 考查热点： 欧姆定律的探究实验（探究电流、电压和电阻的关系），欧姆定律的计算，伏安法测电阻
2. 考查题型： 以选择题、填空题、作图题、计算题、实验题为主 ★备考指导 ★知识梳理
★考纲要求：
1. 电流、电压和电阻的关系.（探究）
2. 欧姆定律及其简单计算.（理解）
3. 备考重点：
伏安法测电阻，动态电路分析，欧姆定律的探究实验和计算
考点1：欧姆定律的理解
例1 1826年，德国物理学家欧姆对电流跟电阻和电压的关系进行了研究，归纳出了欧姆定律：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。公式I＝UR，变形后得R＝UI，有同学认为“R与U成正比，与I成反比”，这种理解正确吗？为什么？
答：导体的电阻是导体本身的一种性质，导体电阻的大小与导体的材料、长度、横截面积有关，与导体两端的电压与流过导体的电流无关，因此“R与U成正比，与I成反比”这种理解是错误的。
