华东理工大学科技成果——对苯二甲酸二辛酯（DOTP）生产技术
项目简介
本技术以对苯二甲酸（PTA）或其废料、异辛醇为主要原料，在催化剂存在下，先酯化合成增塑剂DOTP，然后经过中和、水洗、脱醇、过滤等操作，最终获得成品。该技术可采用精对苯二甲酸（PTA），也可采用PTA废料为原料，同时在相同装置也可柔性生产其他增塑剂系列，如邻苯二甲酸二辛酯（DOP）、邻苯二甲酸二丁酯（DBP）、邻苯二甲酸二异丁酯（DIBP）。
年产5000吨DOTP，设备投资约350万。
主要设备
提升机、计量罐，酯化釜、酯化塔、中和水洗罐、脱醇汽提塔、过滤机、成品罐等。
所属领域 化工
项目成熟度 产业化
应用前景
DOTP是一种性能优异的塑料增塑剂，它的高体积电阻率、耐热、低挥发性，低玻璃化温度，使它成为PVC塑料电缆护套中作为首选增塑剂；此外还可作为人造革膜，丁腈橡胶，硝酸纤维，聚乙烯缩丁醛等塑料中的主增塑剂，其前景十分广阔。
合作方式
技术转让
华东理工大学科技成果——粗对苯二甲酸加氢精制过程流程模拟与优化
项目简介
精对苯二甲酸（PTA）主要用于生产聚对苯二甲酸乙二醇酯（PET）树脂和聚酯纤维。目前国内PTA年产能已达千万吨，但总体来说单耗物耗较高。随着国内PTA市场的竞争越来越激烈，工艺优化和生产改造的技术瓶颈就会凸现。粗对苯二甲酸（TA）加氢精制反应过程是将TA中的4-CBA等杂质还原、其它有色杂质进行分解的过程，它直接关系到PTA产品的质量和产量，是PTA生产的核心过程之一。
本项目综合应用化工过程建模技术、计算机应用技术、智能信息处理技术及最优化技术等，进行TA加氢精制反应过程操作条件的优化。通过实验室小试研究，确立TA加氢反应的动力学模型；根据生产装置的实际运行数据和历史数据，通过模型修正方法，建立了能反映工业装置生产实际的TA加氢精制反应过程工艺机理数学模型，并在此基础上实现流程模拟；在此模型基础上，能够系统地分析各工艺操作参数对反应过程和反应产物的影响，并可根据PTA生产过程的具体要求（如质量、原料和产品市场价格及能耗等），采用优化方法确定加氢精制过程操作条件的最优值，以辅助操作人员对装置生产状况进行调节，实现在保证产品质量合格的同时，降低能耗和物耗，提高装置的运行效率、平稳度，发挥生产装置的内在潜力，提高国内PTA产品质量和价格的竞争力。
该项成果具有国际先进性，可直接推广应用到国内其他PTA装置。此外，该成果中的建模技术、优化技术等亦可以推广应用到其他石油化工生产过程中，采用自动化技术提升传统产业生产技术水平，推动我国石化工业科技进步，为信息化带动工业化，实现社会生产力的跨越式发展，提供强有力的示范作用。
所属领域 化工、信息
技术要点
该技术通过实验研究并确定了粗对苯二甲酸（TA）加氢反应过程主反应和副反应的网络结构与动力学参数，并建立了TA加氢精制反应过程表观动力学模型。应用智能信息处理技术，根据工业装置实时操作和历史操作数据，对TA加氢精制反应过程表观动力学模型进行了优化校正，建立了工业装置TA加氢精制反应过程模型。在不同操作工况下，该模型对关键性能指标4-CBA浓度的预测误差在10%之内。依据模型，可定量分析TA加氢精制反应过程中工业装置操作参数对反应过程的影响，对TA配料浓度、反应温度、氢气流量等关键性工艺参数进行系统优化。在保证产品质量合格的前提下，可实现增加产量，降低消耗，年新增直接经济效益约1200万元。

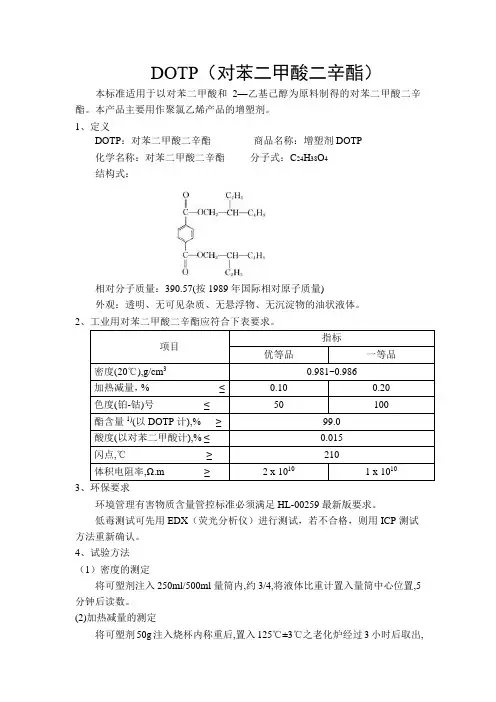

DOTP（对苯二甲酸二辛酯）
本标准适用于以对苯二甲酸和2—乙基己醇为原料制得的对苯二甲酸二辛酯。本产品主要用作聚氯乙烯产品的增塑剂。
1、定义
DOTP：对苯二甲酸二辛酯 商品名称：增塑剂DOTP
化学名称：对苯二甲酸二辛酯 分子式：C24H38O4
结构式：
相对分子质量：390.57(按1989年国际相对原子质量)
外观：透明、无可见杂质、无悬浮物、无沉淀物的油状液体。
2、工业用对苯二甲酸二辛酯应符合下表要求。
项目 指标
优等品 一等品
密度(20℃),g/cm3 0.981~0.986
加热减量，% ≤ 0.10 0.20
色度(铂-钴)号 ≤ 50 100
酯含量1)(以DOTP计),% ≥ 99.0
酸度(以对苯二甲酸计),% ≤ 0.015
闪点,℃ ≥ 210
体积电阻率,Ω.m ≥ 2 x 1010 1 x 1010
3、环保要求
环境管理有害物质含量管控标准必须满足HL-00259最新版要求。
低毒测试可先用EDX（荧光分析仪）进行测试，若不合格，则用ICP测试方法重新确认。
4、试验方法
（1）密度的测定
将可塑剂注入250ml/500ml量筒内,约3/4,将液体比重计置入量筒中心位置,5分钟后读数。
(2)加热减量的测定
将可塑剂50g注入烧杯内称重后,置入125℃±3℃之老化炉经过3小时后取出,置于电子称上称量。
公式: 试前重量-试后重量
试前重量 ×100%
允许差：两次平行测定结果之差不大于0.05％，取其算术平均值作为加热减量。
(3)色度的测定 按GB／T 1664规定进行。
(4)酯含量的测定
按GB／T6489.3规定进行。在沸水中加热1h后取出烧瓶，用20mL水冲洗冷凝器，摇动烧瓶至溶液清亮，浸入冷水中冷却，冷却后再用20mL水冲洗烧瓶，拆下烧瓶以20mL水冲洗各个接口。

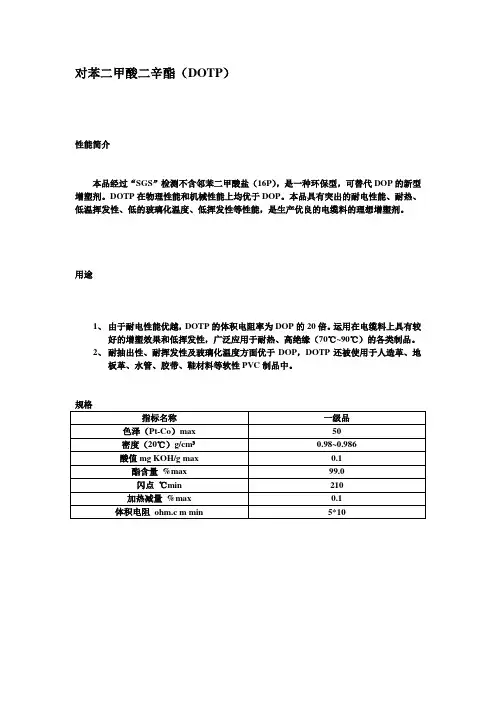

对苯二甲酸二辛酯（DOTP）
性能简介
本品经过“SGS”检测不含邻苯二甲酸盐（16P），是一种环保型，可替代DOP的新型增塑剂。DOTP在物理性能和机械性能上均优于DOP。本品具有突出的耐电性能、耐热、低温挥发性、低的玻璃化温度、低挥发性等性能，是生产优良的电缆料的理想增塑剂。
用途
1、 由于耐电性能优越，DOTP的体积电阻率为DOP的20倍。运用在电缆料上具有较好的增塑效果和低挥发性，广泛应用于耐热、高绝缘（70℃~90℃）的各类制品。
2、 耐抽出性、耐挥发性及玻璃化温度方面优于DOP，DOTP还被使用于人造革、地板革、水管、胶带、鞋材料等软性PVC制品中。
规格
指标名称 一级品
色泽（Pt-Co）max 50
密度（20℃）g/cm³ 0.98~0.986
酸值mg KOH/g max 0.1
酯含量 %max 99.0
闪点 ℃min 210
加热减量 %max 0.1
体积电阻 ohm.c m min 5*10
对苯二甲酸二异辛酯的合成研究
中文摘要
对苯二甲酸二异辛酯(DOTP)是近年发展起来的新型增塑剂，它以其高绝缘、低挥发、耐热、耐寒、抗抽出、柔软性好，与PVC树脂有良好的相容性等优点而越来越引起橡塑行业的重视；它的某些性能已优于号称全能增塑剂的邻苯二甲酸二辛酯。
传统合成对苯二甲酸二异辛酯的方法是使用PTA直接酯化法和DMT酯交换法。由于PTA 和DMT 均为紧缺较贵的化工原料,用来生产对苯二甲酸二异辛酯成本较高。涤纶是聚酯的一种,在涤纶生产中会产生大量的废丝、废块，利用涤纶废料通过聚酯降解法来生产对苯二甲酸二异辛酯，该法生产过程简单，生产成本低，既能缓解对苯二甲酸的不足,又可实现涤纶废丝的资源化利用。用废涤纶制取对苯二甲酸二异辛酯是一种变废为宝、非常经济的方法。因此，本实验采用涤纶废料和异辛醇在醋酸锌做催化剂的条件下进行酯交换反应。为了探索反应的最佳条件，我们通过改变进料比、选择催化剂以及催化剂用量，发现在PET与异辛醇摩尔比为1：3.0，醋酸锌作催化剂且催化剂用量为PET质量0.5%时对苯二甲酸二异辛酯的产率最高。并对产物进行了红外和熔点测试，确定了产物即为我们的目的产物DOTP。
论文主要有以下内容：
1、简述DOTP的性能和用途；
2、简述DOTP的合成方法；
3、DOTP的合成研究。
关键字：涤纶废料；对苯二甲酸二异辛酯；DOTP
Abstract
DioetylterePhthalate(DOTP) is a kind of new PVC residues reeovery which
Developes in recent years,it is more and more widely reeognized by rubber and
Plastie Industry for its high insulation，softness and good merits of low
