混凝土的耐久性指标及评定标准一、引言混凝土是建筑工程中常用的材料之一，其性能对建筑的耐久性和安全性有着重要的影响。
因此，对混凝土的耐久性指标及评定标准进行研究和制定，对提高建筑工程的质量和安全性具有重要意义。
二、混凝土的耐久性指标1.强度指标混凝土的强度是衡量其耐久性的重要指标之一。
强度指标包括抗压强度和抗拉强度。
抗压强度是指混凝土在压力下的承载能力，抗拉强度是指混凝土在拉伸状态下的承载能力。
强度指标的评定标准根据不同的工程需求和使用环境而定。
2.耐久性指标混凝土的耐久性是指其长期使用后的性能表现。
耐久性指标包括抗渗透性、耐冻融性、耐腐蚀性和耐久性等。
它们的评定标准主要根据混凝土的使用环境和所需的使用寿命而定。
3.变形指标混凝土的变形是指受到外力作用后发生的形变。
变形指标包括抗裂性、变形能力和变形稳定性。
抗裂性是指混凝土在荷载下不产生裂缝或延迟出现裂缝的能力，变形能力是指混凝土在荷载下的变形能力，变形稳定性是指混凝土在长期使用后变形的稳定性。
三、混凝土的评定标准1.强度评定标准强度评定标准根据工程的设计要求和使用环境而定。
一般来说，建筑工程的混凝土强度要求为抗压强度不低于20MPa，而桥梁工程的混凝土强度要求为抗压强度不低于40MPa。
2.耐久性评定标准（1）抗渗透性评定标准抗渗透性评定主要包括水渗透试验和氯离子渗透试验。
水渗透试验可采用淋水试验或水压试验。
淋水试验主要用于评定混凝土的渗透性，水压试验主要用于评定混凝土的抗水压性能。
氯离子渗透试验用于评定混凝土的耐久性。
（2）耐冻融性评定标准耐冻融性评定主要通过冻融试验来进行。
冻融试验可采用不同的试验方法，如自然冻融试验和加速冻融试验。
冻融试验的评定标准主要是混凝土的抗冻融性能指标，如冻融循环次数和损失率等。
（3）耐腐蚀性评定标准耐腐蚀性评定主要通过浸泡试验来进行。
浸泡试验可采用不同的试验液体，如酸性水、碱性水和盐酸等。
耐腐蚀性的评定标准主要是混凝土的失重率和抗腐蚀性能指标。

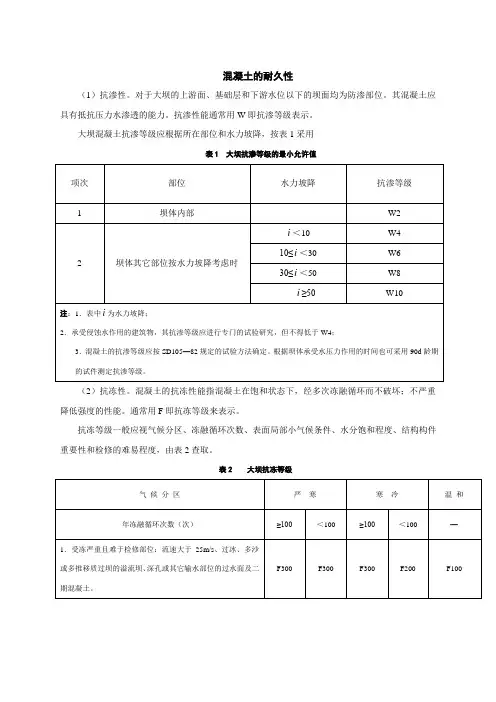

混凝土的耐久性（1）抗渗性。
对于大坝的上游面、基础层和下游水位以下的坝面均为防渗部位。
其混凝土应具有抵抗压力水渗透的能力。
抗渗性能通常用W即抗渗等级表示。
大坝混凝土抗渗等级应根据所在部位和水力坡降，按表1采用表1 大坝抗渗等级的最小允许值（2）抗冻性。
混凝土的抗冻性能指混凝土在饱和状态下，经多次冻融循环而不破坏；不严重降低强度的性能。
通常用F即抗冻等级来表示。
抗冻等级一般应视气候分区、冻融循环次数、表面局部小气候条件、水分饱和程度、结构构件重要性和检修的难易程度，由表2查取。
表2 大坝抗冻等级注 1.混凝土抗冻等级应按一定的快冻试验方法确定，也可采用90d龄期的试件测定。
1值作如下划分：严寒T1＜—10℃；寒冷—10℃≤T1＜—3℃；温和T1＞—3℃；3.年冻融循环次数分别按一年内气温从+3℃以上降至—3℃以下期间设计预定水位的涨落次数统计，并取其中的大值。
4.冬季水位变化区指运行期内可能遇到的冬季最低水位以下～，冬季最高水位以上（阳面）、(阴面)、（水电站尾水区）；5.阳面指冬季大多为晴天，平均每天有4h以上阳光照射，不受山体或建筑物遮挡的表面，否则均按阴面考虑；6.最冷月份平均气温低于－25℃地区的混凝土抗冻等级宜根据具体情况研究确定；7.混凝土抗冻必须加气剂，其水泥、掺合料、外加剂的品种和数量，水灰比、配合比及含气量应通过试验确定。
（3）抗磨性。
指抵抗高速水流或挟砂水流的冲刷、抗磨损的能力。
目前，尚未制定出定量的技术标准，一般而言，对于有抗磨要求的混凝土，应采用高强度混凝土或高强硅粉混凝土，其抗压强度等级不应低于C20，要求高的则不应低于C30。
（4）抗侵蚀性。
抗侵蚀性指抵抗环境水的侵蚀性能。
当环境水具有侵蚀性时，应选用适宜的水泥和尽量提高混凝土的密实性，且外部水位变动区及水下混凝土的水灰比可参表3下表减少。
表3 最大水灰比（5）抗裂性。
为防止大体积混凝土结构产生温度裂缝，除采用合理分缝、分块和温控措施外，应选用发热量低的水泥、合理的掺和料，减少水泥用量，提高混凝土的抗裂性能。
混凝土耐久性检测及评定标准一、前言混凝土作为建筑结构中最常用的材料之一，其耐久性评定显得尤为重要。
本文旨在介绍混凝土耐久性检测及评定标准，从混凝土材料的组成、检测方法、评定标准等方面进行分析和介绍，以期为工程建设提供参考。
二、混凝土材料的组成混凝土是由水泥、水、骨料和掺合料等组成的。
其中，水泥是混凝土的胶凝材料，水是混凝土中的溶剂，骨料是混凝土中的骨架材料，掺合料是对混凝土性能进行调整和改善的材料。
混凝土材料的组成对混凝土的耐久性有着重要的影响。
三、混凝土耐久性检测方法1. 碱骨料反应检测方法碱骨料反应是指混凝土中的水泥与砂、骨料中的某些矿物质发生化学反应，生成一些致使混凝土产生膨胀或开裂的化合物。
检测方法主要有化学法和物理法。
2. 氯离子含量检测方法氯离子是混凝土中主要的腐蚀物质之一，其含量是评定混凝土耐久性的重要指标。
检测方法主要有电化学法和化学分析法。
3. 混凝土抗渗性检测方法混凝土抗渗性是指混凝土的抗渗透性能，是评定混凝土耐久性的重要指标。
检测方法主要有静水压试验、渗透试验、蒸发试验等。
4. 混凝土强度检测方法混凝土的强度是指混凝土的承载能力，是评定混凝土耐久性的重要指标。
检测方法主要有压缩强度试验、抗拉强度试验、弯曲强度试验等。
四、混凝土耐久性评定标准1. 碱骨料反应评定标准根据我国现行标准《建筑结构混凝土耐久性评定标准》GB/T 50119-2005，碱骨料反应的评定标准如下：（1）Ⅰ级：无碱骨料反应；（2）Ⅱ级：轻微碱骨料反应，不会对混凝土结构的使用寿命产生影响；（3）Ⅲ级：中等碱骨料反应，对混凝土结构的使用寿命会有一定的影响；（4）Ⅳ级：严重碱骨料反应，会导致混凝土结构的破坏。
2. 氯离子含量评定标准根据GB/T 50119-2005，氯离子含量的评定标准如下：（1）Ⅰ级：氯离子含量小于等于0.25%，对混凝土结构的使用寿命没有影响；（2）Ⅱ级：氯离子含量大于0.25%，小于等于0.50%，对混凝土结构的使用寿命会有一定的影响；（3）Ⅲ级：氯离子含量大于0.50%，对混凝土结构的使用寿命会有较大影响；（4）Ⅳ级：氯离子含量大于等于1.00%，对混凝土结构的使用寿命会有严重影响。
混凝土结构中的耐久性设计规范一、前言混凝土结构是建筑工程中常用的一种结构形式，它具有耐久性好、承载能力强等优点。
为了确保混凝土结构的耐久性，必须对其进行科学的设计和规范的施工。
本文将从混凝土结构中的耐久性设计规范出发，详细介绍混凝土结构的耐久性设计规范。
二、耐久性设计的基本原则1、耐久性设计应符合安全、经济、美观、实用的要求；2、耐久性设计应考虑结构的使用环境和使用要求，结构材料的特性以及施工工艺等因素；3、耐久性设计应符合国家相关标准和规定。
三、混凝土结构的耐久性设计指标混凝土结构的耐久性设计指标包括以下几个方面：1、结构的设计寿命：结构的设计寿命是指结构在使用过程中能够满足规定的使用要求和使用环境要求的时间期限。
一般来说，混凝土结构的设计寿命应不少于50年。
2、混凝土强度等级：混凝土强度等级是指混凝土的抗压强度等级。
混凝土强度等级的选择应根据结构的使用要求和使用环境要求进行选择，同时应符合国家相关标准和规定。
3、混凝土抗裂性能：混凝土抗裂性能是指混凝土在受到轻微荷载时不发生裂缝，或者在发生裂缝后仍能继续承受荷载的能力。
混凝土的抗裂性能与混凝土的配合比、水胶比、骨料种类和粒径等因素有关。
4、混凝土的渗透性：混凝土的渗透性是指混凝土中水的渗透能力。
混凝土的渗透性与混凝土的配合比、水胶比、骨料种类和粒径等因素有关。
四、混凝土结构的耐久性设计方法1、结构的设计寿命确定结构的设计寿命的确定应考虑以下因素：（1）结构的使用要求和使用环境要求；（2）结构材料的特性及其耐久性；（3）结构施工工艺及其质量要求。
2、混凝土强度等级的选择混凝土强度等级的选择应根据以下因素进行选择：（1）结构的使用要求和使用环境要求；（2）混凝土的抗裂性能要求；（3）混凝土的渗透性要求；（4）施工工艺及其质量要求。
3、混凝土的配合比设计混凝土的配合比设计应考虑以下因素：（1）混凝土的强度等级要求；（2）混凝土的抗裂性能要求；（3）混凝土的渗透性要求；（4）混凝土的耐久性要求；（5）混凝土的施工工艺及其质量要求。
