实验一 电子元器件的识别与检测
一、 实验目的
1、 识别常见的电子元器件（电阻、电容、电感、二极管、三极管）；
2、 熟练常见的电子元器件的检测；
3、 了解常见的电子元器件的封装。
二、 实验设备
1、电阻器、电容器、电感器、二极管、三极管；
2、万用表。
三、 实验步骤
1、读固定电阻器阻值
电阻器阻值和误差有三种标注方法。其中直标法和文字符号方法比较直观简单，这里只介绍色标法。各色环所代表的含义如表1-1所示。
颜色 所代表的有效数字 乘数 允许误差 颜色 所代表的有效数字 乘数 允许误差
银 — 10-2 ±10% 绿 5 105 ±0.5%
金 — 10 -1 ±5% 蓝 6 106 ±0.2% 黑 0 100 — 紫 7 107 ±0.1%
棕 1 101 ±1% 灰 8 108 —
红 2 102 ±2% 白 8 109 —
橙 3 103 — 无色 — — ±20%
黄 4 104 —
色环的电阻值一律以Ω为单位。可分为四道色环和五道色环两种表示方法。以四道环为例。
a．观察色环标注电阻，色环紧密一端为开始端。
b．观察第一、二道色环，其代表的数字为阻值的前两位有效数字。
c．写下前两位有效数字，再乘以第三道色环所表示的乘数。
d．第四道色环为误差。
e．五道色环的前三位为有效数字，读数方法同四道色环。
2、可变电阻器的测试
a．用万用表的欧姆档测量电位器的最大阻值（即电位器的两个固定端之间的电阻值）。
b．测量中间滑动端和电位器任意一固定端的电阻值。
c．旋转转轴，观察万用表的读数，万用表读数应变化平稳，无跳动现象。
3、普通二极管的测试
a．将数字万用表置于通断档。
b．两表笔接到二极管两端。
c．观察万用表，若显示导通，则万用表红表笔所接的一端为二极管正极。
d．若无显示，则两表笔对调。
4、发光二极管的测试
a．将万用表置于通断档。
b．将表笔接到发光二极管的两端，若不发光，则将两表笔对调。

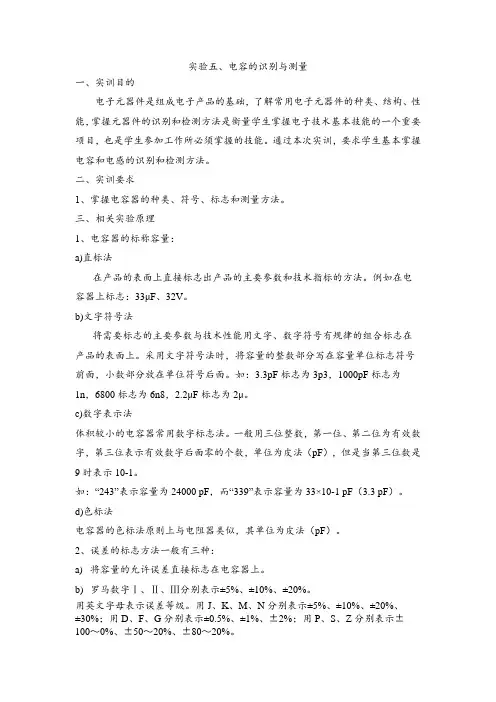

实验五、电容的识别与测量
一、实训目的
电子元器件是组成电子产品的基础，了解常用电子元器件的种类、结构、性能，掌握元器件的识别和检测方法是衡量学生掌握电子技术基本技能的一个重要项目，也是学生参加工作所必须掌握的技能。通过本次实训，要求学生基本掌握电容和电感的识别和检测方法。
二、实训要求
1、掌握电容器的种类、符号、标志和测量方法。
三、相关实验原理
1、电容器的标称容量：
a)直标法
在产品的表面上直接标志出产品的主要参数和技术指标的方法。例如在电容器上标志：33μF、32V。
b)文字符号法
将需要标志的主要参数与技术性能用文字、数字符号有规律的组合标志在产品的表面上。采用文字符号法时，将容量的整数部分写在容量单位标志符号前面，小数部分放在单位符号后面。如：3.3pF标志为3p3，1000pF标志为1n，6800标志为6n8，2.2μF标志为2μ。
c)数字表示法
体积较小的电容器常用数字标志法。一般用三位整数，第一位、第二位为有效数字，第三位表示有效数字后面零的个数，单位为皮法（pF），但是当第三位数是9时表示10-1。
如：“243”表示容量为24000 pF，而“339”表示容量为33×10-1 pF（3.3 pF）。
d)色标法
电容器的色标法原则上与电阻器类似，其单位为皮法（pF）。
2、误差的标志方法一般有三种：
a) 将容量的允许误差直接标志在电容器上。
b) 罗马数字Ⅰ、Ⅱ、Ⅲ分别表示±5%、±10%、±20%。
用英文字母表示误差等级。用J、K、M、N分别表示±5%、±10%、±20%、±30%；用D、F、G分别表示±0.5%、±1%、±2%；用P、S、Z分别表示±100～0%、±50～20%、±80～20%。 3、额定耐压
指在规定温度范围下，电容器正常工作时能承受的最大直流电压。固定式电容器的耐压系列值有：1.6、4、6.3、10、16、25、32*、40、50、63、100、125*、160、250、300*、400、450*、500、1000V等（带*号者只限于电解电容使用）。耐压值一般直接标在电容器上，但有些电解电容器在正极根部用色点来表示耐压等级，如6.3V用棕色，10 V用红色，16 V用灰色。电容器在使用时不允许超过这个耐压值，若超过此值，电容器就可能损坏或被击穿，甚至爆裂。

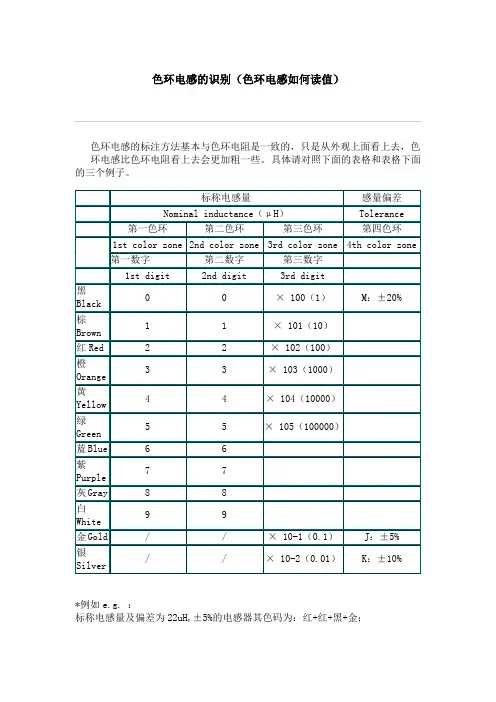

色环电感的识别（色环电感如何读值）
色环电感的标注方法基本与色环电阻是一致的，只是从外观上面看上去，色环电感比色环电阻看上去会更加粗一些。 具体请对照下面的表格和表格下面的三个例子。
标称电感量 感量偏差
Nominal inductance（μH） Tolerance
第一色环 第二色环 第三色环 第四色环
1st color zone 2nd color zone 3rd color zone 4th color zone
第一数字 第二数字 第三数字
1st digit 2nd digit 3rd digit
黑Black 0 0 × 100（1） M：±20%
棕Brown 1 1 × 101（10）
红Red 2 2 × 102（100）
橙Orange 3 3 × 103（1000）
黄Yellow 4 4 × 104（10000）
绿Green 5 5 × 105（100000）
蓝Blue 6 6
紫Purple 7 7
灰Gray 8 8
白White 9 9
金Gold / / × 10-1（0.1） J：±5%
银Silver / / × 10-2（0.01） K：±10%
*例如e.g. ：
标称电感量及偏差为22uH,±5%的电感器其色码为：红+红+黑+金； If nominal inductance & tolerance is22uH,±5%, respectively
red+red+black+gold should be marked;
标称电感量及偏差为1.0uH,±10%的电感器其色码为：棕+黑+金+银；
If nominal inductance & tolerance is 1.0uH,±10%, respectively
brown+black+gold+silver should be marked;
常用电子元器件(电阻.电容,电感)检测方法与经验
元器件的检测是家电维修的一项基本功，如何准确有效 地检测元器件的相关参数，判断元器件的是否正常，不是一件千篇一律的事，必须根据不同的元器件采用不同的方法，从而判断元器件的正常与否。特别对初学者来 说，熟练掌握常用元器件的检测方法和经验很有必要，以下对常用电子元器件的检测经验和方法进行介绍供对考。
一、电阻器的检测方法与经验：
1固定电阻器的检测。A将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。为了提高测量精度，应根据被测电阻标称值的大小来选择量 程。由于欧姆挡刻度的非线性关系，它的中间一段分度较为精细，因此应使指针指示值尽可能落到刻度的中段位置，即全刻度起始的20％～80％弧度范围内，以 使测量更准确。根据电阻误差等级不同。读数与标称阻值之间分别允许有±5％、±10％或±20％的误差。如不相符，超出误差范围，则说明该电阻值变值了。 B注意：测试时，特别是在测几十kΩ以上阻值的电阻时，手不要触及表笔和电阻的导电部分；被检测的电阻从电路中焊下来，至少要焊开一个头，以免电路中的 其他元件对测试产生影响，造成测量误差；色环电阻的阻值虽然能以色环标志来确定，但在使用时最好还是用万用表测试一下其实际阻值。
2水泥电阻的检测。检测水泥电阻的方法及注意事项与检测普通固定电阻完全相同。
3熔断电阻器的检测。在电路中，当熔断电阻器熔断开路后，可根据经验作出判断：若发现熔断电阻器表面发黑或烧焦，可断定是其负荷过重，通过它的电流超 过额定值很多倍所致；如果其表面无任何痕迹而开路，则表明流过的电流刚好等于或稍大于其额定熔断值。对于表面无任何痕迹的熔断电阻器好坏的判断，可借助万 用表R×1挡来测量，为保证测量准确，应将熔断电阻器一端从电路上焊下。若测得的阻值为无穷大，则说明此熔断电阻器已失效开路，若测得的阻值与标称值相差 甚远，表明电阻变值，也不宜再使用。在维修实践中发现，也有少数熔断电阻器在电路中被击穿短路的现象，检测时也应予以注意。
