PetrelTM 2002SE 实例操作流程

2.地质数据

1)分层数据

X Y Z (TVD) Wellpoint 层名 井名

21674358.00 5120924.00 -1272.70 horizon pd s102

21674358.00 5120924.00 -1296.20 horizon pz s102

21674358.00 5120924.00 -1315.80 horizon pb s102

或采用以下的格式:

Z (MD) Wellpoint 层名 井名

1272.70 horizon pd s102

1296.20 horizon pz s102

1315.80 horizon pb s102

2)等厚图（点或面,也可以利用PETREL计算 Isochors Point）

X Y thickness

21674358.00 5120924.00 23.70

21674358.00 5120924.00 33.20

21674358.00 5120924.00 44.80

3)属性平面图（点，面）（N/G, Porosity, Permeability, Saturation）

X Y property

21674358.00 5120924.00 23.70

21674358.00 5120924.00 33.20

21674358.00 5120924.00 44.80

4)断点数据（点）

X Y z (TVD)

21674358.00 5120924.00 1123.70

21674358.00 5120924.00 1133.20

21674358.00 5120924.00 1144.80

断点数据可以通过General Point /line的方式输入,输入后要

1.首先检查断点是否大致在一个一个面上,对于一些距离该断面较远的点,解释远

离的原因,然后进行编辑

2.通过Make Surface形成一个断面,然后对该断面进行平滑和上下切除处理.

3.把该断面转换成线(Along I/J Direction),选择垂直方向的线.

4.利用断层模型中的功能把该STICK转换成Key Pillar.

第9页 PetrelTM 2002SE 实例操作流程

3.地震数据（可选）

1)SEGY数据体(可接受2D,3D地震数据体,同时地震反演的数据也可以输入到

Petrel中)

2)层位解释线(Seismic line, Surface) (Petrel 可以接受多种地震解释格式)

3)断层解释（Fault stick, polygon）(Petrel 可以接受多种地震解释格式)

X Y 断点深度(TVD)

21674358.00 5120924.00 1272.70

21673319.00 5118923.30 1291.50

21678424.00 5117545.10 1278.00

21678320.00 5118938.90 1258.80

4)速度资料（Surface, Point）

（二）、产生新文件夹

操作步骤

1. 产生普通文件夹

a. 从工具条选择插入文件夹工具

b. 通过右击文件夹选择Settings，在Info卡片上命名文件夹文件夹为Fault Point。

c. 创建一个新文件夹命名为Isochores。在它下面分别创建两个子文件夹并命名

为Point和Surface。

2. 创建Wells和Well Tops文件夹

a. 选择Insert > New folders > New Well folder

b. 选择 Insert > New folders > New Well Tops folder

3.创建解释文件夹

第10页 PetrelTM 2002SE 实例操作流程

a. 选择Insert > New folder > New Interpretation folder.

b. 命名文件夹为3D Seismic Interpretations

（三）、输入数据

几乎任何类型的数据都能被输入到Petrel中，例如lines/point data, 2D

grids (isochores, depth和time grids, 2D trends等), seismic interpretations, seismic

(SEG-Y), wells和well tops等等。在输入数据之前必需知道你的数据的格式，格式

是由Petrel提供的。在Petrel中的Help菜单中可以看到有效的数据格式。另外。你

在输入数据时你将看到一个数据格式，这样你能比较你自己的是数据。在这个练

习中你将输入数据到他们各自的文件夹中（如这个练习之前定义的文件夹）。

操作步骤

输入Wells

1. 输入Well Header:

a. 右键在Wells文件夹上单击选择Import (on Selection)；

b.在Wells文件夹下选择Well Header文件和正确的数据格式，按打开；

c. 在输入Well Heads窗口中，选择每种属性到窗口底部所见到的文件中正确的

列。

第11页 PetrelTM 2002SE 实例操作流程

d. 按OK；

e. 在3D显示窗口中显示井；

f. 输入斜井数据；

g. 右键点击Wells文件夹并选择Import (on Selection)；

h. 在Wells文件夹下选择所有的斜井文件，文件扩展名为*.dev。选择所有的.dev

文件；

i. 选择正确的数据格式，按Open；

j. 在弹出的窗口中，附加井轨迹到相应的已经输入到Petrel中的well header；

k. 选择Off shore井；

l. 在输入Well Path/Deviation窗口中进入到输入数据卡片。选择输入数据类型

(任何有效的选项都可以用，因为在文件中所有的选项都是有效的). 依赖于

选择的方法，联接属性到文件中相应的列；

m. 按OK For All；

n. 输入Well Logs

o. 右键点击Wells文件夹，选择Import (on Selection)；

p. 在Wells文件夹上, 选择所有扩展名为.las的文件,并选择正确的数据格式后

按Open；

q. 记住在输入测井曲线的窗口中弹出的输入数据卡片下为每种测井曲线添加

一个模板；

第12页 PetrelTM 2002SE 实例操作流程

r. 按OK For All。

输入Well Tops:

1. 右键点击Well Tops文件夹并选择Import (on Selection)；

2. 从Well Tops文件夹中选择Well Tops文件，并选择正确的格式按Open，在下一

个弹出的窗口中按OK。

输入断点数据:

1. 产生一个fault point文件夹，右键点击该文件夹并选择Import (on Selection)；

2. 文件类型选择General Point/Line,在下一个弹出的窗口中按OK。

第13页

PetrelTM 2002SE 实例操作流程

输入FCM相描述数据:

1. FCM数据包括Point和Polygon（描述相边界）数据，这两种数据类型都可以输

入Petrel中进行处理应用。

2. 产生一个fcm文件夹，右键点击该文件夹并选择Import (on Selection)；

3. 文件类型选择General Point/Line,在下一个弹出的窗口中按OK。(弹出的窗口见

上图)

第14页 PetrelTM 2002SE 实例操作流程

二、断层建模

目的是要用不同的断层数据建立断层模型。Petrel中定义断层的方法很多。

根据1)fault polygon，2)解释过的地震曲线，3)输入的构造图，4)fault stick，5)断

点都能生成断层模型。断层的倾角、方位角、长度和形状借助于key pillar来定义

断层面。Key pillar建立了3D模型的框架，因

此有key pillar之名。Key pillar是一条分别由2、

3和5个定形点组成的垂线、直线、铲形线或

曲线。右图展示的是一个铲形的key pillar，由

上、中、下三个定形点组成。3D网格图中的

每条断层都是由key pillar定义的。断层可能是

交叉的、分叉的或垂直截断的，但在建模过

程中必须连接起来。当所有断层都用key pillar

描述清楚了，也都被正确地连接了，模型就建好了。

（一）、定义新模型

用Petrel建立3D网格之前，必须定义一个模型。新模型仅包括一些空文件夹。

生成的key pillar都将被放在先前定义好的文件夹里。

操作步骤

1．双击过程图表中的定义模型图标，将弹出一个对话框（定义模型的步骤）

2．命名为Geomodel模型，然后点击确定，这个模型就被放在了petrel资源管理器

的模型标签下。

（二）、用fault point建立断层面

从地质数据库中我们可以提取出断层的断点信息（输入到fault point文件夹

下），然后通过Make Surface建立断面，然后根据断面形成Fault stick，最后再根

据这些stick建立key pillar，这是根据断点建立Key pillar的基本思路。

操作步骤

1．在文件管理器，将“Fault point”文件夹中fault point显示出来。

2．激活并打开Make Surface处理流程，选择要处理的Fault point并输入到Input

Data栏，输入边界，选择数据类型Well point(high density)。

3．定义网格的大小，尽量设置小的网格。

4．选择插值的方法，一般选择Minimum Curvatur方法。

5．定义平滑的点数。

第15页

合集下载

Petrel操作教程

Petrel操作教程

Petrel建模主要流程（未完）

一、加载数据：

准备数据：

井头文件wellhead：

wellname x y kb td

zhen16 36459506.27 3981749.43 1533.87 2500

zhen207 36455221.44 3991070.49 1537.79 2500

zhen21 36455028.03 3977605.084 1343.26 2500

zhen211-17 36456478.22 3983284.84 1425.33 2500

zhen211-18 36456671.83 3983534.45 1423.57 2500

zhen212-16 36456345 3982675 1301.46 2500

分层数据welltops：

Wellname TYPE MD SURFACE

zhen16 HORIZON 2349.5 C811top

zhen16 HORIZON 2367.2 C812top

zhen16 HORIZON 2384.2 C813top

zhen16 HORIZON 2395.58 C813bot

zhen207 HORIZON 2394.53 C811top

zhen207 HORIZON 2412.465 C812top

zhen207 HORIZON 2428.035 C813top

zhen207 HORIZON 2443.255 C813bot

zhen21 HORIZON 2166.5 C811top

zhen21 HORIZON 2184.22 C812top

zhen21 HORIZON 2197.715 C813top

zhen21 HORIZON -999 C813bot

zhen211-17 HORIZON 2245.625 C811top

Petrel地震地质解释和建模使用技巧

Petrel地震地质解释和建模使用技巧

Petrel地震地质解释和建模使用技巧

Petrel 合成记录工作流

制作合成地震记录，进行层位标定和确定时深关系是地震解释工作中非常重要的环节。从Petel2009.1.1，开始Petrel里有两个制作合成记录的模块，一个叫Synthetics，一个叫Seismic-Well tie。这里介绍如何使用Synthetics模块制作合成地震记录。

从Petrel 2007开始Synthetics模块有了很大改进。最重要的变化是其结果可在Global well logs下有相应的synthetic目录，其相应时深关系可在数据表中显示。对同一口井可产生多个合成记录，如图1-1，1-2所示。Synthetics模块制作合成记录工作流主要分为两大步骤：按照已有数据产生合成记录

通过welltop 进行时深关系调整（bulkshift或sqeeze/stretch）

一、 生成合成记录

1. 双击synthetic模块，打开合成记录主界面（如下图），选择create new folder，从界面中well 到well seismic 四个界面对合成记录中所需数据进行选择或创建，如图2所示。Well：选择要做合成记录的井，可多选，但每口井必须有相应的数据（DT和子波）。

Sonic and time：确定原始输入数据及时深关系。

根据实际数据品质，如果有checkshot，可用来做DT曲线校正；所有井上时深关系以工区井目录，以及每口井的Settings界面里Time界面下设置为准，Synthetics界面里的Overwrite global time log项不启用。

Create synthetic seismogram：创建合成记录

选择创建合成记录所需数据：Density、Acoustic Impedence、Reflectiotion coefficients和Wavelet。如果这些数据都不存在，或者希望修改参数重新创建，则点击黄色星状按钮创建新数据。如果要使用已有数据，则点击三角下拉菜单选择即可，如图3所示。不同的数据组合产生不同的合成记录，同一合成记录文件夹中可保存多个合成记录。

petrel中文手册

petrel中文手册

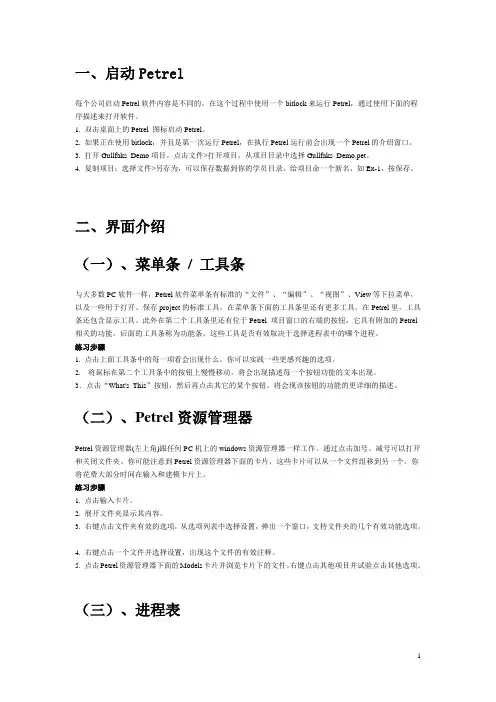

1 一、启动Petrel
