《实用软件工程方法》实验指导书廖美英编广东科学技术职业学院广州学院2010年9月目录第1章传统的结构化分析与设计 (3)实验1 分析系统业务流程和绘制系统业务流程图 (3)实验2 分析数据流和绘制数据流图 (7)实验3 总体设计和数据库设计 (11)第2章面向对象的分析与设计 (17)实验4 面向对象的分析与设计—用例图 (17)实验5 面向对象的分析与设计—类图 (21)实验6 面向对象的分析与设计—时序图 (26)实验7 面向对象的分析与设计—活动图 (31)实验8 面向对象的分析与设计—状态图和通信图 (34)实验9 面向对象的分析与设计—包图、组件图和部署图 (39)实验10 项目开发计划—Project软件的使用 (43)第1章:传统的结构化分析与设计实验1 分析系统业务流程和绘制系统业务流程图实验目的1、掌握结构化分析方法2、掌握业务流程分析方法和业务流程图的绘制实验内容：任务一绘制系统业务流程图系统流程图是描绘物理系统的传统工具。
是用图形符号以黑盒子形式描绘系统里面的每个部件（程序、文件、数据库、表格、人工过程等等）。
表达的是信息在系统各部件之间流动的情况，而不是对信息进行加工处理的控制过程。
试绘制工资管理系统的系统流程图，根据系统流程图的符号说明仔细理解下图含义：图1-1 工资管理系统系统流程图系统业务流程图的符号：图1-2 基本符号图1-3 系统符号操作步骤：1．运行Microsoft Office Visio 2007图1-4 运行Microsoft Office Visio 2007 2．选择流程图中的基本流程图模板图1-5 选中基本流程图模板3．用鼠标选拉图标进行绘图任务二分析系统业务流程和绘制系统业务流程图案例一：总务办公管理系统系统简介：某单位准备开发一个购买办公用品和设备的总务办公管理系统。
办公用品的购买申请由各科室提出，由负责总务工作的办公室统一收集。
其中，购买申请的金额低于500元（含500元）可以由总务办公室直接审批，而高于500元的购买申请由机构主管领导审批，批准的购买申请形成采购清单由采购员负责购买，同时应记录每次实际购买清单，进行入账。

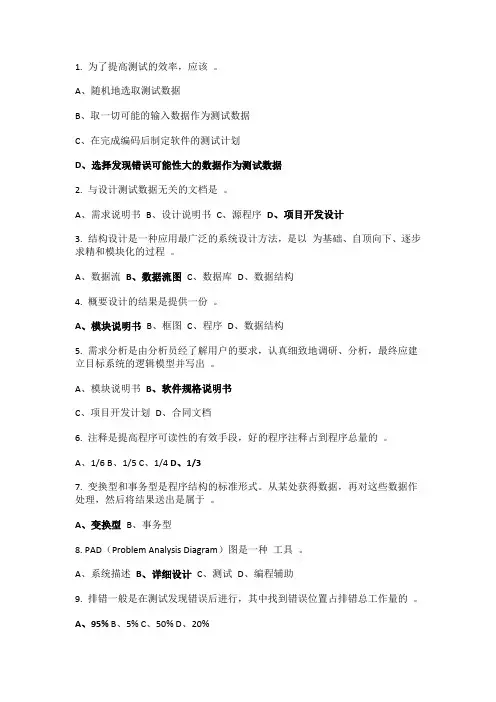

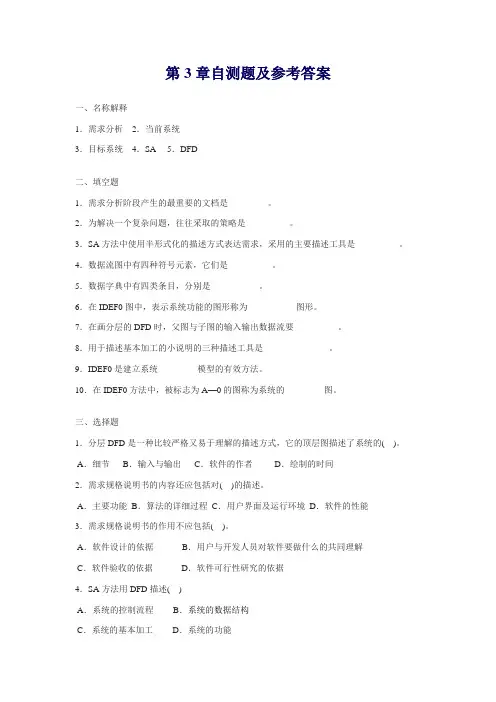

1. 为了提高测试的效率，应该。
A、随机地选取测试数据B、取一切可能的输入数据作为测试数据C、在完成编码后制定软件的测试计划D、选择发现错误可能性大的数据作为测试数据2. 与设计测试数据无关的文档是。
A、需求说明书B、设计说明书C、源程序D、项目开发设计3. 结构设计是一种应用最广泛的系统设计方法，是以为基础、自顶向下、逐步求精和模块化的过程。
A、数据流B、数据流图C、数据库D、数据结构4. 概要设计的结果是提供一份。
A、模块说明书B、框图C、程序D、数据结构5. 需求分析是由分析员经了解用户的要求，认真细致地调研、分析，最终应建立目标系统的逻辑模型并写出。
A、模块说明书B、软件规格说明书C、项目开发计划D、合同文档6. 注释是提高程序可读性的有效手段，好的程序注释占到程序总量的。
A、1/6B、1/5C、1/4D、1/37. 变换型和事务型是程序结构的标准形式。
从某处获得数据，再对这些数据作处理，然后将结果送出是属于。
A、变换型B、事务型8. PAD（Problem Analysis Diagram）图是一种工具。
A、系统描述B、详细设计C、测试D、编程辅助9. 排错一般是在测试发现错误后进行，其中找到错误位置占排错总工作量的。
A、95%B、5%C、50%D、20%10. 分层数据流图是一种比较严格又易于理解的描述方式，它的顶层描绘了系统的。
A、总貌B、细节C、抽象D、软件的作者11. 数据流图中，当数据流向或流自文件时，。
A、数据流要命名，文件不必命名B、数据流不必命名，有文件名就足够了C、数据流和文件均要命名，因为流出和流进数据流是不同的D、数据流和文件均不要命名，通过加工可自然反映出12. 分析员是。
A、用户中系统的直接使用者B、用户和软件人员的中间人C、软件的编程人员D、用户和软件人员的领导13. 在软件开发中，有利于发挥集体智慧的一种做法是。
A、设计评审B、模块化C、主程序员制D、进度控制14. 在开发软件时，可用来提高程序员的工作效率。
第一章1-1什么是软件危机?是指在计算机软件的开发和维护过程中所遇到的一系列严重问题。
1-3什么是软件工程?是指导计算机软件开发和维护的一门工程学科。
1-4简述结构化范型和面向对象范型的要点，并分析它们的优缺点。
目前使用得最广泛的软件工程方法学（2种）：1.传统方法学：也称为生命周期方法学或结构化范型。
优点：把软件生命周期划分成基干个阶段，每个阶段的任务相对独立，而且比较简单，便于不同人员分工协作，从而降低了整个软件开发过程的困难程度。
缺点：当软件规模庞大时，或者对软件的需求是模糊的或会承受时间而变化的时候，开发出的软件往往不成功；而且维护起来仍然很困难。
2.面向对象方法学：优点：降低了软件产品的复杂性；提高了软件的可理解性；简化了软件的开发和维护工作；促进了软件重用。
1-6什么是软件过程?它与软件工程方法学有何关系?z软件过程：是为了获得高质量软件所需要完成的一系列任务的框架，它规定了完成各项任务的工作步骤z软件工程方法学：通常把在软件生命周期全过程中使用的一整套技术方法的集合称为方法学，也称范型1-7什么是软件生命周期模型，试比较瀑布模型，快速原型模型，增量模型，和螺旋模型的优缺点，说明每种模型的适用范围。
软件生命周期由软件定义、软件开发和运行维护3个时期组成，每个时期又进一步划分成若干个阶段。
生命周期模型规定了把生命周期划分成哪些阶段及各个阶段的执行顺序，因此，也称为过程模型。
瀑布模型的优点：1.可强迫开发人员采用规范的方法；2.严格规定了每个阶段必须提交的文档；3.要求每个阶段交出的所有产品都必须经过质量保证小组的仔细验证。
瀑布模型的缺点：1.在软件开发初期，指明用户全部需求是困难的；2.需求确定后，经过一段时间才得到软件最初版本；3.完全依赖规格说明，导致不能满足用户需求。
适用中小型项目。
快速原型模型的优点：1满足用户需求程度高；2用户的参与面广；3返工现象少快速原型模型的优点：不适用大型软件的开发适用于小型项目。
