表面粗糙度等级对照表

表面粗糙度与表面光洁度级别对照表

(可以直接使用，可编辑 实用优秀文档，欢迎下载） 表面粗糙度与表面光洁度级别对照表

表面粗糙度 表面光洁度 表面形状特征 加工方法举例

~ 用不去除材料获得或保持原供应状态的表面 锻件、铸件、热轧型材等非加工表面

50 ▽1

粗糙面 明显可见刀痕

锯断、粗车、粗铣、粗刨、钻孔以及用粗纹锉刀、粗砂轮等加工 25 ▽2 可见刀痕

12.5 ▽3 微见刀痕

6.3 ▽4

半光面 可见加工痕迹

冷拉、精车、精绞、粗绞、粗磨、刮削、粗拉刀加工等 3.2 ▽5 微见加工痕迹

1.6 ▽6 看不见加工痕迹

0.8 ▽7

光

面 可辨加工痕迹的方向

研磨、金刚石车刀的精车、精绞、冷拉、拉刀加工、抛光等 0.4 ▽8 微辨加工痕迹的方向

0.2 ▽9 不可辨加工痕迹的方向

0.1 ▽10

最光面 暗光泽面

精磨、研磨、抛光、超精磨、镜面磨削等 0.05 ▽11 亮光泽面

0.025 ▽12 镜状光泽面

0.012 ▽13 雾状镜面

0.008 ▽14 镜 面 表面粗糙度与光洁度对照表

• 轮廓的平均算术偏差（Ra）:通过零件的表面轮廓作一中线 m ，将一定长度的轮廓分成两部分，使中线两侧轮廓线与中线之间所包含的面积相等，

• 不平度平均高度（Rz）:就是在基本测量长度范围内，从平行于中线的任意线起，自被测轮廓上五个最高点至五个最低点的平均距离，

• 轮廓最大高度Ry:就是在取样长度内，轮廓峰顶线和轮廓谷底线之间的距离。

• 轮廓的平均算术偏差（Ra）:通过零件的表面轮廓作一中线 m ，将一定长度的轮廓分成两部分，使中线两侧轮廓线与中线之间所包含的面积相等，

• 不平度平均高度（Rz）:就是在基本测量长度范围内，从平行于中线的任意线起，自被测轮廓上五个最高点至五个最低点的平均距离，

• 轮廓最大高度Ry:就是在取样长度内，轮廓峰顶线和轮廓谷底线之间的距离。

表面粗糙在不同的加工方法中的参考应用

机械加工新旧表面粗糙度对照表

光洁度 ▽1 ▽2 ▽3 ▽4 ▽5 ▽6 ▽7 ▽8 ▽9 ▽10 ▽11 ▽12 ▽13 ▽14

粗糙度Ra 100 50 25 12.5 6.3 3.2 1.60 0.80 0.4 0.20 0.100 0.050 0.025 0.012

肉眼观测法：

12.5： 微见刀痕 6.3：可见加工痕迹 3.2：微见加工痕迹 1.6：看不见加工痕迹 0.8：可辨加工痕迹方向 0.2：不辨加工痕迹方向 0.1：暗光泽

0.05 亮光泽 0.025：镜状光泽 0.012：雾状光泽

铸造件(浇冒口)尺寸表

单位：mm

铸造件浇冒口

等级及宽度 100以下 100-200 200-500 500-750 750-

优等品 残于高度 +3 +4 +6 +9 +13

凹入量 -2 -3 -3 -5 -5

一等品 残于高度 +3 +5 +7 +10 +15

凹入量 -2 -3 -3 -6 -6

合格品 残于高度 +3 +5 +10 +13 +19

凹入量 -2 -3 -3 -6 -6

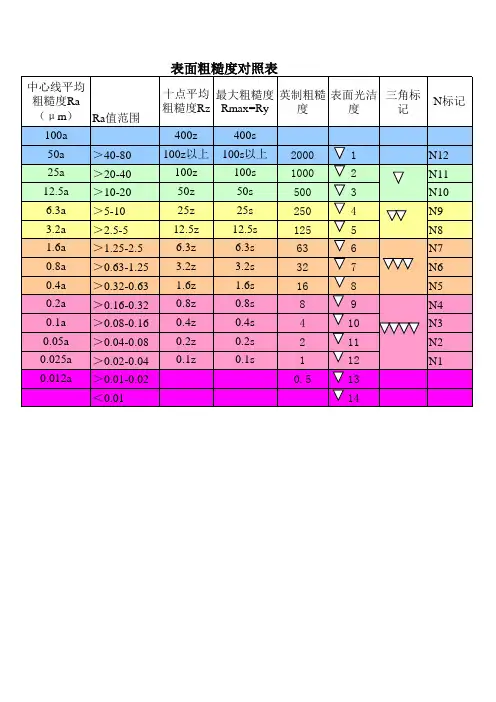

表面粗糙度对照表

旧标准 ( 光洁度 ) 新标准 ( 粗糙度 ) 旧标准 ( 光洁度 ) 新标准 ( 粗糙度 )

▽ 1 ▽ 50 ▽ 7 ▽ 0.8

▽ 2 ▽ 25 ▽ 8 ▽ 0.4

▽ 3 ▽12.5 ▽ 9 ▽0.2

▽ 4 ▽ 6.3 ▽ 10 ▽0.1

▽ 5 ▽ 3.2 ▽ 11 ▽0.05

▽ 6 ▽ 1.6 ▽ 12 ▽0.025

表面处理涂层厚度设计范围

镀锌 8 ～ 12 μ m

镀光亮铜 20 ～ 25 μ m

镀镍 10 ～ 15 μ m

镀镉 8 ～ 12 μ m

镀光亮铬 0.5 ～ 2 μ m

镀硬铬 20 ～ 40 μ m

热喷涂锌 80 ～ 300 μ m

硬质阳极化氧化层厚度 20 ～ 40 μ m

中心线平均粗糙度Ra（μm）Ra值范围十点平均粗糙度Rz最大粗糙度Rmax=Ry英制粗糙度表面光洁度三角标记N标记100a400z400s50a＞40-80100z以上100s以上20001N1225a＞20-40100z100s10002N1112.5a＞10-2050z50s5003N106.3a＞5-1025z25s2504N93.2a＞2.5-512.5z12.5s1255N81.6a＞1.25-2.56.3z6.3s636N70.8a＞0.63-1.253.2z3.2s327N60.4a＞0.32-0.631.6z1.6s168N50.2a＞0.16-0.320.8z0.8s89N40.1a＞0.08-0.160.4z0.4s410N30.05a＞0.04-0.080.2z0.2s211N20.025a＞0.02-0.040.1z0.1s112N10.012a＞0.01-0.020.513＜0.0114表面粗糙度对照表
