姓名： 班级：自动化15 学号：2015 实验一 数据存储实验 一 实验目的 1.掌握TMS320F2812程序空间的分配； 2.掌握TMS320F2812数据空间的分配； 3.能够熟练运用TMS320F2812数据空间的指令。 二 实验步骤与内容 实验步骤 1. 在进行DSP实验之前，需先连接好仿真器、实验箱及计算机，连接方法如下所示：

2. F2812CPU板的JUMP1的1和2脚短接，拨码开关SW1的第二位置ON；其余OFF 3. E300底板的开关SW4的第2位置ON，其余位置OFF。其余开关设置为OFF。 4. 上电复位 在硬件安装完成后，确认安装正确、各实验部件及电源连接无误后，启动计算机，接通仿真器电源，此时，仿真器上的指示灯应点亮，否则DSP开发系统与计算机连接存在问题。

5. 运行CCS程序 1) 待计算机启动成功后，实验箱220V电源置“ON”，实验箱上电 2) 启动CCS5.5，工作环境的路径选择：E:\E300Program\E300 TechV-2812\normal ； 6. 成功运行CCS5.5程序后，出现如下图所示界面： 7. 右键点击Project Explorer窗口下的工程文件“e300_01_mem”,选择“Open Project”命令打开该工程，如下图所示，可以双击才看左侧源文件；

8. 点击菜单栏Project/Build All命令编译整个工程，编译完成后点击按钮进入仿真模式，完全进入后如下图所示： 9. 用“View”下拉菜单中的“Memory/Browser”查看内存单元，参数设置如下图：注意：下面的参数设置都是以16进制。

此时可以观测到以0x003F9020为起始地址的存储单元内的数据； 10. 单击按钮，开始运行程序，一段时间后，单击按钮，停止程序运行，0x003F9020H～ 0x3F902FH单元的数据的变化，如下图所示： 11. 关闭Memory Browser窗口，点击按钮，退出仿真模式。右键点击Project Explorer窗口下的工程文件“e300_01_mem”，选择Close Project命令关闭该工程，然后关闭CCS软件，本实验完毕。 内容 三 程序框图 四 实验总结 第一次接触到CCS软件，刚开始很懵，不知道该怎么做，但是跟着实验指导书的步骤一步一步的来，慢慢地就熟练了，这一过程中我学到了很多知识，而且这个软件也会带领我更加深入地去学习数字信号处理的知识。 实验结果分析：与大多数嵌入式系统相似，寄存器的使用显得尤为重要，在数据存储器实验中的修改存储器内容的方法，以及如何配合软件查看相应的寄存器的值，对以后的编程起着至关重要的作用，比如接下来的拨码开关实验，就是通过改写寄存器的值实现的。

实验三 CPU定时器实验 一 实验目的 1、熟悉F2812的CPU定时器； 2、掌握F2812的CPU定时器的控制方法； 3、学会使用CPU定时器中断方式控制程序流程。 二 实验步骤与内容 实验步骤 1. F2812CPU板的JUMP1的1和2脚短接，拨码开关SW1的第二位置ON；其余置OFF。 2. E300底板的开关SW4的第2位置ON，其余位置OFF。其余开关设置为OFF。 3. 启动CCS5.5，工作环境的路径选择：E:\E300Program\E300 TechV-2812\normal； 4. 启动起来之后，右键点击Project Explorer窗口下的工程文件“e300_03_cpu_timer”,选择“Open Project”命令打开该工程，如下图所示；

5. 单击菜单栏Project / Build All命令，编译整个工程，编译完成后点击按钮，进入仿真模式； 6. 完全进入仿真模式后，点击按钮，开始运行程序。可观察到灯LED1~LED8

的变化规律： 7. 单击按钮，暂停程序运行，LED灯停止闪烁；再次单击按钮，运行程序，LED灯又开始按上述规律变化； 8. 点击按钮，退出仿真模式。右键点击Project Explorer窗口下的工程文件“e300_03_cpu_timer”，选择Close Project命令关闭该工程，然后关闭CCS软件，本实验完毕； 内容如下： 三 程序框图

四 实验总结 指示灯在定时器的定时中断按照设计定时闪烁。使用定时器和中断服务程序可以完成许多需要定时完成的任务，比如DSP定时启动，A/D转换，日常生活中的定时器技术、空调的定时启动和关闭等。在调试程序时，有时需要知识程序工作的状态，可以利用指示灯的闪烁来达到，指示灯灵活的闪烁方式可表达多种状态信息。 实验五 外部中断实验 一 实验目的 1. 掌握中断技术,学会外部中断的处理方法 2. 掌握中断对程序的流程控制,理解DSP对中断的响应时序. 二 实验步骤与内容 1. 2812CPU板JUMP1的1和2脚短接，拨码开关SW1的第二位置ON； 2. E300板上的开关SW4的第二位置ON，其余OFF；SW5开关全部置ON；其余开关全部置OFF； 3. 启动CCS5.5，工作环境的路径选择：E:\E300Program\E300 TechV-2812\normal； 4. 启动起来之后，右键点击Project Explorer窗口下的工程文件“e300_05_int”,选择“Open Project”命令打开该工程，如下图所示；

5. 点击菜单栏下Project / Build All命令编译整个工程，编译完成后，点击按钮进入仿真模式； 6. 进入仿真模式后，单击按钮开始运行成，点击E300底板上的任意键盘，观察LED灯的变化情况: 每按一次 “键盘”按键,LED1-LED8奇偶数灯亮灭就变化一次. 7. 单击按钮，暂停程序运行,反复按 “键盘”按键,LED1-LED8灯亮灭不变化. 8. 点击按钮，退出仿真模式。右键点击Project Explorer窗口下的工程文件“e300_05_int”，选择Close Project命令关闭该工程，然后关闭CCS软件，本实验完毕； 内容如下： 三 程序框图

四 实验总结 要使用外部中断要从两方面进行准备:首先,在硬件上必须将中断信号引到 DSP 的外 部中断引脚上;其次是在软件上的配置:1. 初始外部中断寄存器;2使能 cpu INT1中断; 3. 编写中断服务程序; 4将中断服务程序入口地址赋给中断向量表。 实验七 A/D实验（CPU） 一 实验目的 1. 熟悉CPU内部AD转换的基本原理。 2. 掌握TMS320F2812的内部ADC功能模块的指标和常用方法。 二 实验步骤与内容 1. 2812CPU板JUMP1的1和2脚短接，拨码开关SW1的第二位置ON； 2. E300板上的开关SW4的第二位置ON，其余OFF.SW7全部置ON。其余开关全部置OFF。 3. 用导线连接E300底板“Signal expansion unit”的2号孔接口“SIN”到“Signal expansion unit”的2号孔“AIN0”；“SQU”到“AIN1” .SIN输出正弦波。SQU输出方波。 4. 启动CCS5.5，工作环境的路径选择：E:\E300Program\E300 TechV-2812\normal； 5. 启动起来之后，右键点击Project Explorer窗口下的工程文件“e300_07_ad”,选择“Open Project”命令打开该工程，如下图所示；

6. 点击菜单栏下的Project / Build All命令编译整个工程，编译完成后，点击按钮进入仿真模式； 7. 进入仿真模式后，通过Tools / Graph / Dual Time打开两个图形显示窗口，图形观测窗口的设置如下图所示：观察起始地址为input1和input2，长度为256的存储器单元内的数据，该数据为输入信号经A/D转换之后的数据，数据类型为16位整型；

8. 在主程序中“ConversionCount = 0；”处添加断点，并将断点的Action属性值设置为Refresh All Windows，设置的方法是,通过View / Breakpoints打开Breakpoints窗口，然后能够在该窗口下看到我们添加进的断点，然后右键点击该断点选择最后的Breakpoint Properties打开该窗口，从“Breakpoint Properties”窗口中将Action的属性值改为Refresh All Windows； 9. 然后点击按钮，开始运行程序，通过图形显示窗口观察输入波形，如下图所示：（如果波形没有实时变化的效果，请点击暂停按钮，然后再次点击运行按钮）input1显示的是正弦波，input2显示的方波；

10. 做完观测之后，关闭图形显示窗口，去掉添加的断点，关闭“Breakpoint Properties”窗口，然后点击按钮退出仿真模式，右键点击Project Explorer窗口下的工程文件“e300_07_ad”，选择Close Project命令关闭该工程，然后关闭CCS软件，本实验完毕； 内容如下： 三 程序框图

四 实验总结 TMS320F2812DSP自带16路12位单极性ADC转换器，并且内置双采样保持器。快速转换时间运行在25MHz。16个通道可配置为两个独立的8通道模块以便为事件管理器A和B服务。两个独立的8通道模块可以级联组成一个16通

合集下载

DSP实验报告

DSP实验报告

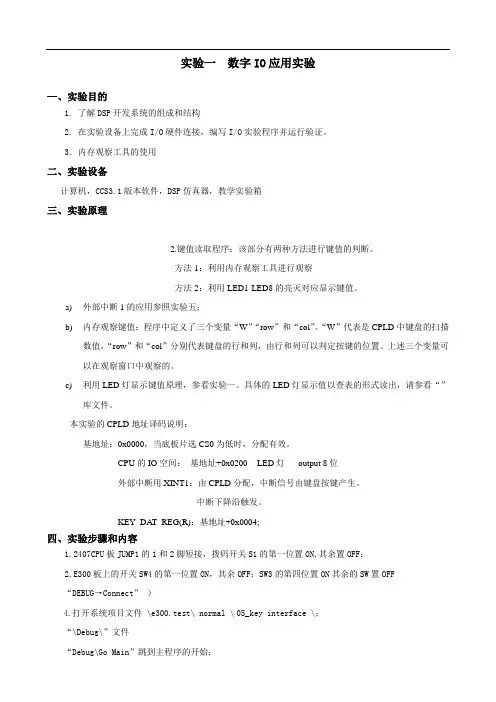

实验一数字IO应用实验—、实验目的1. 了解DSP开发系统的组成和结构2. 在实验设备上完成I/O硬件连接，编写I/O实验程序并运行验证。
