三层交换机怎么设置vlan间通信

方法步骤

1、有三台电脑pc0、pc1、pc2和一台二层交换机相连，二层交换机再和三层交换机相连。其中设置pc0和pc1属于vlan10，pc2属于vlan20。如图所示：

2、先设置pc0和pc1、pc2的ip地址。

pc0的ip地址为192.168.10.2 255.255.255.0

pc1的ip地址为192.168.10.3 255.255.255.0

pc0的ip地址为192.168.20.2 255.255.255.0 以下给出pc0的ip配置。

3、在交换机Switch0上创建vlan 10和vlan 20。

4、在二层交换机上将F0/1口和f0/2口划分到VLAN 10中。将F0/3口划分到VLAN 20中。

5、在二层交换机上与三层交换机相连的端口(此处为F0/4端口)定义为trunk模式。

6、对于三层交换机先开启它的路由功能。

7、在三层交换机的接口f0/1上创建虚拟接口vlan10和vlan 20。并且配置三层交换机的配置vlan10和vlan20虚拟接口的ip地址。

8、在三层交换机与二层交换机相连的接口f0/1上配置成trunk模式。

9、在pc0上通过cmd去ping pc1和pc2都能连通。 补充：交换机基本使用方法

作为基本核心交换机使用，连接多个有线设备使用：网络结构如下图，基本连接参考上面的【方法/步骤1：基本连接方式 】

作为网络隔离使用：对于一些功能好的交换机，可以通过模式选择开关选择网络隔离模式，实现网络隔离的作用，可以只允许普通端口和UPlink端口通讯，普通端口之间是相互隔离不可以通讯的

除了作为核心交换机(中心交换机)使用，还可以作为扩展交换机(接入交换机)来扩展网络

放在路由器上方，扩展网络供应商的网络线路(用于一条线路多个IP的网络)，连接之后不同的路由器用不同的IP连接至公网

相关阅读：交换机硬件故障常见问题

电源故障：

由于外部供电不稳定，或者电源线路老化或者雷击等原因导致电源损坏或者风扇停止，从而不能正常工作。

由于电源缘故而导致机内其他部件损坏的事情也经常发生。

如果面板上的POWER指示灯是绿色的，就表示是正常的;如果该指示灯灭了，则说明交换机没有正常供电。

这类问题很容易发现，也很容易解决，同时也是最容易预防的。

针对这类故障，首先应该做好外部电源的供应工作，一般通过引入独立的电力线来提供独立的电源，并添加稳压器来避免瞬间高压或低压现象。

如果条件允许，可以添加UPS(不间断电源)来保证交换机的正常供电，有的UPS提供稳压功能，而有的没有，选择时要注意。

在机房内设置专业的避雷措施，来避免雷电对交换机的伤害。现在有很多做避雷工程的专业公司，实施网络布线时可以考虑。

合集下载

华为三层交换机划分VLAN

华为三层交换机划分VLAN

华为三层交换机划分VLAN

组网需求

企业的不同用户拥有相同的业务，且位于不同的网段。现在相同业务的用户所属的VLAN不相同，需要实现不同VLAN中的用户相互通信。

如图1所示，User1和User2中拥有相同的业务，但是属于不同的VLAN且位于不同的网段。现需要实现User1和User2互通。

图1

配置VLAN间通过VLANIF接口通信组网图

配置思路

采用如下的思路配置VLAN间通过VLANIF接口通信：

1.创建VLAN，确定用户所属的VLAN。

2.配置接口加入VLAN，允许用户所属的VLAN通过当前接口。

3.创建VLANIF接口并配置IP地址，实现三层互通。

说明：

为了成功实现VLAN间互通，VLAN内主机的缺省网关必须是对应VLANIF接口的IP地址。 操作步骤

一、配置Switch

A、创建VLAN system-view

[Quidway] sysname HuaWei //名称

[HuaWei] vlan batch 10 20 //批量划分VLAN

[HuaWei] quit

B、配置接口加入VLAN

[HuaWei] interface ethernet 0/0/2 //划分VLAN端口

[HuaWei-Ethernet0/0/1] port link-type access

[HuaWei-Ethernet0/0/1] port default vlan 10

[HuaWei-Ethernet0/0/1] quit

[HuaWei] interface ethernet 0/0/5 //划分VLAN端口

[HuaWei-Ethernet0/0/2] port link-type access

[HuaWei-Ethernet0/0/2] port default vlan 20

[HuaWei-Ethernet0/0/2] quit

多个端口加入到一个VLAN中

实验报告—VLAN间路由与三层交换机配置

实验报告—VLAN间路由与三层交换机配置

第1页 共6页 实验：VLAN间路由配置

移动1331 43 林观科

 实验目的

1、 掌握三层交换机的工作原理

2、 学习配置三层交换机的命令和步骤

 实验要求

1、 拓扑与地址规划；

2、 三层交换机和VTP基本配置

3、 验证连通性，并给出配置清单

 实验拓扑

第2页 共6页  实验设备（环境、软件）

三层交换机1台，交换机2台，直通线7条，Pc机4台。软件：GNS3模拟器

 实验设计到的基本概念和理论

将三层交换机配置成VTP的server,其他普通交换机配置成VTP CLIENT mode，从而实现各个vlan间的通信。

 实验过程和主要步骤

1、 绘制网络拓扑和地址规划

地址规划如下：

设备 端口 IP地址 子网掩码

PC0 F1 192.168.1.1 255.255.255.0

PC1 F2 192.168.2.1 255.255.255.0

PC2 F1 192.168.1.3 255.255.255.0

PC3 F2 192.168.2.3 255.255.255.0

Router0 F0/0 F1/0.10 192.168.1.2 255.255.255.0

F1/1.20 192.168.2.2 255.255.255.0

2、 Switch1的配置情况如下所示：

第3页 共6页

3、 Switch2的配置情况如下所示：

4、 Router1的配置情况如下所示：

第4页 共6页

5、 显示路由器Router1上的路由表如下：

第5页 共6页 6、 验证4个PC间通信状况

PC1到PC0的通信，PC1到PC2的通信，PC1到PC3的通信状况如下：

第6页 共6页 总结：

通过这次的实验，我懂得了如何实际地配置三层交换机的简单命令，从而实现不同vlan间的通信，同时深入的了解了路由器在不同区域间的进行通信的重要性。知道的子接口与路由器中实际的接口的区别与联系，接口是路由器的实际物理接口，而子接口是路由器的逻辑接口（通过GNS3软件实现的），路由器在vlan间实现通信的过程，如何将信息进行传送。

利用三层交换机实现VLAN间路由

利用三层交换机实现VLAN间路由

利⽤三层交换机实现VLAN间路由

原理概述VLAN将⼀个物理的LAN在逻辑上划分成多个⼴播域。VLAN内的主机间可以直接通信，⽽VLAN间不能直接互通。

在现实⽹络中，经常会遇到需要跨VLAN相互访问的情况，⼯程师通常会选择⼀些⽅法来实现不同VLAN间主机的相互访问，例如单臂路由。但是单臂路由技术中由于存在⼀些局限性， ⽐如带宽、转发效率等，使得这项技术应⽤较少。

三层交换机在原有⼆层交换机的基础之上增加了路由功能，同时由于数据没有像单臂路由那样经过物理线路进⾏路由，很好地解决了带宽瓶颈的问题，为⽹络设计提供了⼀个灵活的解决⽅案。VLANIF接⼝是基于⽹络层的接⼝，可以配置IP地址。借助VLANIF接⼝，三层交换机就能实现路由转发功能。

实验⽬的

●掌握配置VLANIF接⼝的⽅法

●理解数据包跨VLAN路由的原理

●掌握测试多层交换⽹络连通性的⽅法

实验内容

本实验模拟企业⽹络场景。公司有两个部门⼀销 售部和客服部，分别规划使⽤VLAN 10和VLAN 20。其中销售部下有两台终端PC-1和PC-2,客服部下有⼀台终端PC-3.所有终端都通过核⼼三层交换机SI相连。现需要让该公司所有三台主机都能实现互相访问，⽹络管理员将通过配置三层交换机来实现。

实验拓扑

实验步骤1.基本配置 根据实验编址表在PC。上进⾏相应的基本IP地址配置，三层交换机S1上暂先不做配置。

配置完成后，测试销售部两台终端PC-1 与PC-2间的连通性。

可以观察到，通信正常。

测试销售部PC-1与客服部PC-3间的连通性。

PC-1与PC-3间⽆法正常通信，下⾯简要分析主机PC-1发出数据包，直⾄反馈⽬的⽆法到达的整个过程: 主机发出数据包前，将会查看数据包中的⽬的IP地址，如果⽬的IP地址和本机IP地址在同⼀个⽹段 上,主机会直接发出⼀个ARP请求数据包来请求对⽅主机的MAC地址，封装数据包，继⽽发送该数据包。但如果⽬的IP地址与本机IP地址不在同-⼀个⽹段，那么主机也会发出⼀个ARP数据包请求⽹关的MAC地址，收到⽹关ARP回复后，继⽽封装数据包后发送。 所以，销售部主机PC-1在访问192.168.2.1 这个IP地址时发现这个⽬的IP地址与本机IP地址不在同⼀个IP地址段上，PC-1便会发出ARP 数据包请求⽹关192.168.1.254的MAC地址。但由于交换机没有做任何IP配置,因此没有设备应答该ARP请求，导致销售部主机PC-1⽆法正常封装数据包，因此⽆法与客服部PC-3正常通信。2.配置三层交换机实现VLAN间通信 通过在交换机上设置不同的VLAN使得主机实现相互隔离。在三层交换机S1上创建VLAN 10和VLAN 20，把销售部的主机全部划⼊VLAN10中，客服部的主机划⼊VLAN 20中。

vlan间通信三层交换机路由实验报告

vlan间通信三层交换机路由实验报告

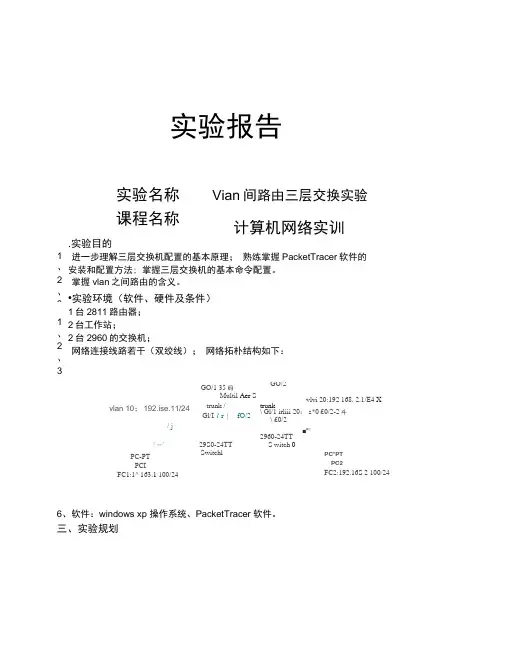

实验报告

.实验目的

进一步理解三层交换机配置的基本原理； 熟练掌握PacketTracer软件的安装和配置方法; 掌握三层交换机的基本命令配置。

掌握vlan之间路由的含义。

•实验环境（软件、硬件及条件）

1台2811路由器；

2台工作站；

2台2960的交换机；

网络连接线路若干（双绞线）； 网络拓朴结构如下：

6、软件：windows xp 操作系统、PacketTracer 软件。

三、实验规划 vlan 10；192.ise.11/24 GO/2

vlvi 20:192 168. 2.1/E4 X trunk \ Gl/1 irliii 20： s*0 £0/2-2斗

\ £0/2

■"1 2960-24TT

S witch 0 GO/1 35 码

Multil Aer S

trunk /

Gl/I 1 r | fO/2 / j

「一^ 29S0-24TT

Switchl PC-PT

PCI

FC1:1^ 163.1 100/24 PC*PT

PC2

FC2:192.16S 2 100/24 实验名称

课程名称 Vian间路由三层交换实验

计算机网络实训

1、

2、

31、

2、

3、 间路由-二层交换 1 * —

二层交换机：SW3560

GiO/1 trunk

GiO/2 trunk

vlan 10 192.168. L 1/24 swl fO/2-24

vlan 20 192.16& 2.1/24 sw2 fO/2-24

交换机「Swl 2960

Gil/I trunk

fO/2->PCl

交换机:SwO 2960 Gil/1 trunk

fO/2->PC2

IPC1: 192.168.1.100/24

]PC2: 192.168. 2.100/24

1、启动PacketTracer软件，选择路由器、PC构成以上拓扑结构，画出拓扑图,
