《建筑工程测量》精讲精练勘误表20140916

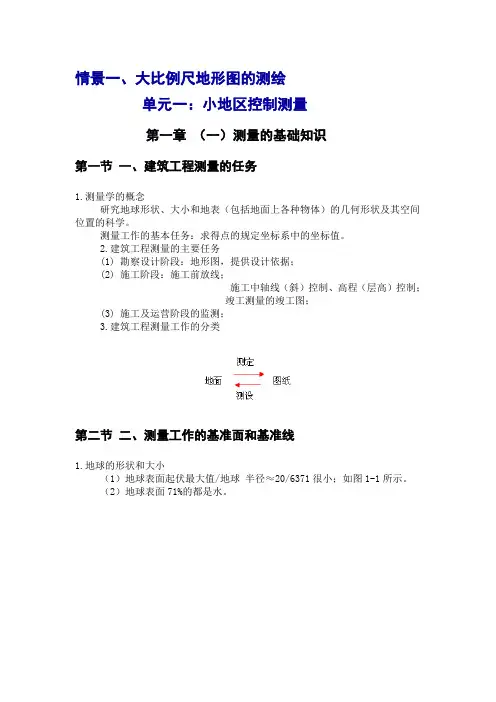

情景一、大比例尺地形图的测绘单元一：小地区控制测量第一章（一）测量的基础知识第一节一、建筑工程测量的任务1.测量学的概念研究地球形状、大小和地表（包括地面上各种物体）的几何形状及其空间位置的科学。

测量工作的基本任务：求得点的规定坐标系中的坐标值。

2.建筑工程测量的主要任务(1) 勘察设计阶段：地形图，提供设计依据；(2) 施工阶段：施工前放线；施工中轴线（斜）控制、高程（层高）控制；竣工测量的竣工图；(3) 施工及运营阶段的监测；3.建筑工程测量工作的分类第二节二、测量工作的基准面和基准线1.地球的形状和大小（1）地球表面起伏最大值/地球半径≈20/6371很小；如图1-1所示。

（2）地球表面71%的都是水。

图 1-1 地球的形状2.测量工作的基准面和基准线铅垂线：某点的重力方向线，可用悬挂垂球的细线方同来表示；水平线：与铅垂线正交的直线；水平面：与铅垂线正交的平面称为水平面；水准面：处处与重力方向垂直的连续曲面，任何自由静止的水面都是水准面；大地水准面：与不受风浪和潮汐影响的静止海水面相吻合的水准面。

铅垂线、大地水准面是测量工作的基准线和基准面。

第三节三、地面点位的确定1.确定地面点位的方法测量工作的实质：确定地面点的空间位置。

点的空间位置（三维）=该点在水准面或水平面（球面或平面）的位置（二维）+该点到大地水准面的铅垂距离（一维）。

如图1-2所示。

图 1-2 三维空间2.地面点的高程绝对高程——地面点到大地水准面的铅垂距离，简称高程：用H表示，如。

如图1-3所示。

图1-3 地面点高程3.地面点的坐标（1）地理坐标（2）平面直角坐标以西南角为坐标原点，纵轴为X轴，横轴为Y轴， X轴正向为正北方向，负向为正南方向，Y轴正向为正东方向，负向为正西方向（上北下南左西右东），象限以顺时针方向编号。

如图1-4所示。

4.空间直角坐标空间直角坐标主要用于卫星定位。

图1-4 平面直角坐标象限第四节四、以水平面代替水准面的限度1.在10km为半径的圆面积之内进行距离测量时，可以用水平面代替水准面，而不需考虑地球曲率对距离的影响。

《建筑工程测量》复习资料一、填空题1.测量学是研究地球的形状和大小以及其空间位置的科学。

2.测量工作的实质是确定地面点的位置。

3．测量工作的实质是确定地面点的位置，而地面点的位置须由三个量来确定，即地面点的投影位置和该点的高程。

4.水准面有无数个，其中与平均海水面相吻合的水准面称为大地水准面，它是测量工作的基准面。

5.一条细绳系一个垂球，细绳在重力作用下形成的垂线称为铅垂线，它是测量工作的基准线。

6.测量工作的基准线是铅垂线。

7.水准面、大地水准面是一个处处与铅垂线相垂直的连续的曲面。

8. 大地水准面处处与铅垂线垂直。

9. 在测量直角坐标系中，y轴表示东西方向。

10.在独立平面直角坐标系中，规定南北方向为纵坐标轴，记作x轴，x 轴向北为正，向南为负；以东西方向为横坐标轴，记作y轴，y轴向东为正，向西为负。

11.在独立平面直角坐标系中，原点O一般选在测区的西南角，使测区内各点的x、y坐标均为正值；坐标象限按顺时针方向编号。

12.测量平面直角坐标系的象限按顺时针方向编号的。

13.在独立平面直角坐标系中，可将数学中的公式直接应用到测量计算中，而不需作任何变更。

14.地面点在大地水准面的投影位置，称为地面点的平面位置。

15.高斯投影后，中央子午线即为坐标纵轴。

16.我国的高斯平面直角坐标的坐标纵轴自中央子午线向西移500千米。

17.由于我国位于北半球，x坐标均为正值，y坐标则有正有负，为了避免y坐标出现负值，将每一带的坐标原点向西移500Km。

18.地面某点的经度为131°58′，该点所在六度带的中央子午线经度是22带。

19.在以10千米为半径的范围内，可以用水平面代替球面进行距离测量。

20.高程基准面通常是大地水准面。

21.我国目前采用的高程系统是1985年国家高程基准。

22.用“1956年黄海高程系统”测得A点高程为1.232米，改为“1985年国家高程基准”测得该点的高程为1.203米。

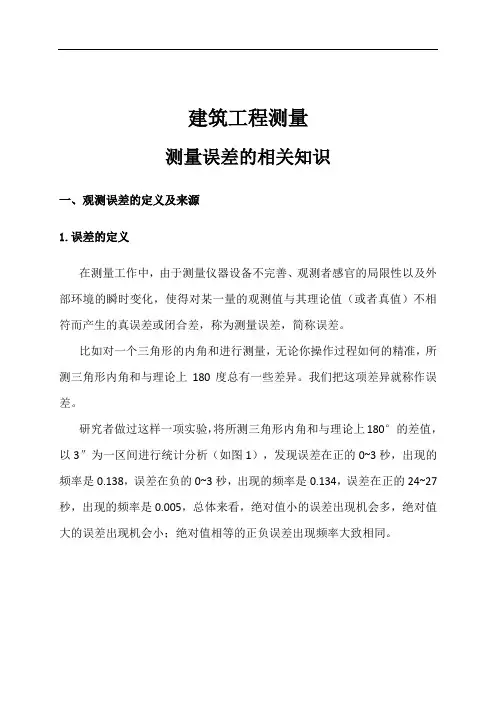

建筑工程测量测量误差的相关知识一、观测误差的定义及来源1.误差的定义在测量工作中，由于测量仪器设备不完善、观测者感官的局限性以及外部环境的瞬时变化，使得对某一量的观测值与其理论值（或者真值）不相符而产生的真误差或闭合差，称为测量误差，简称误差。

比如对一个三角形的内角和进行测量，无论你操作过程如何的精准，所测三角形内角和与理论上180度总有一些差异。

我们把这项差异就称作误差。

研究者做过这样一项实验，将所测三角形内角和与理论上180°的差值，以3″为一区间进行统计分析（如图1），发现误差在正的0~3秒，出现的频率是0.138，误差在负的0~3秒，出现的频率是0.134，误差在正的24~27秒，出现的频率是0.005，总体来看，绝对值小的误差出现机会多，绝对值大的误差出现机会小；绝对值相等的正负误差出现频率大致相同。

图1 三角形内角和观测结果误差分析2.误差的来源那么误差是如何产生的呢？我们在水准测量、全站仪角度测量和钢尺量距中均分析过，误差的来源不外乎是仪器本身、观测者和外界环境三个方面。

若这三方面均不变，我们认为是相同观测条件下的观测，称为等精度观测，观测值为等精度观测值，否则为不等精度观测。

3.误差的分类按照误差的性质，误差可以分为系统误差和偶然误差，系统误差是在相同的观测条件下，对某一观测量进行了一系列观测，如果误差的大小与符号相同，或按一定的规律变化，这类误差称为系统误差。

比如钢尺的名义长度是20m,实际长度是20.002m，那么每测一个整尺段都会少测0.002m，测三个整尺段，就少测0.002乘以3，这项误差的大小和正负号具有一定的规律，属于系统误差，系统误差多发生于测量仪器,具有累积性。

因此，处理此类误差，通过有以下方法①检校仪器；②加改正数；比如刚才的钢尺每测一尺段加改正数0.002m ，可消除尺长误差； ③采用适当的观测方法。

例如竖直角测定时，采用盘左盘右观测，可消除竖盘指标差这项误差。

建筑工程测量手册
建筑工程测量手册（该手册）是为了指导和规范建筑工程测量工作而编写的。

手册包含了建筑测量的基本原理、测量方法、测量工具和仪器的使用，以及测量数据的处理和分析等内容。

通过遵循本手册的指导，可以保证测量结果的准确性和可靠性，为建筑工程的设计、施工和验收提供重要的依据。

一、建筑测量的基本原理
1. 测量的概念和定义
2. 建筑测量的分类和对象
3. 测量的基本原理和误差控制
二、测量方法
1. 直接测量法
1.1 瞄准法
1.2 距离测量法
1.3 角度测量法
1.4 高程测量法
2. 间接测量法
2.1 三角测量法
2.2 平面坐标测量法
2.3 高程测量法
3. 特殊测量方法
3.1 激光测距法
3.2 全站仪测量法
3.3 GPS定位测量法
三、测量工具和仪器的使用
1. 测量工具
1.1 尺子、卷尺
1.2 放样杆、棱镜杆
1.3 坠串、钉子
1.4 水平仪、经纬仪
2. 测量仪器
2.1 光学仪器
2.2 电子仪器
2.3 GPS定位仪器
四、测量数据的处理和分析
1. 数据的采集和记录
2. 数据的处理和纠正
五、测量报告和图件的编制
1. 测量报告的要求和内容
2. 测量图件的绘制要求和方法
六、工程测量的应用案例
1. 土地测量案例
2. 建筑测量案例
3. 道路测量案例
七、常见问题和解决方法
1. 测量误差的识别和排除
2. 测量仪器的保养和维修
八、附录
1. 测量单位换算表
2. 常用公式和计算方法
3. 相关测量标准和规范参考。
