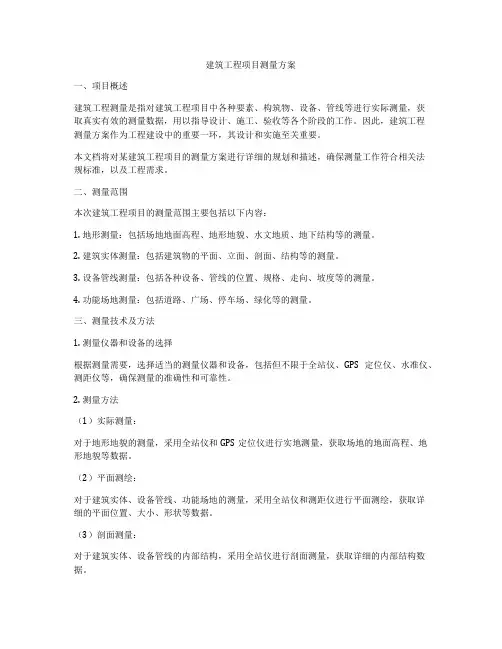

建筑工程项目测量方案一、项目概述建筑工程测量是指对建筑工程项目中各种要素、构筑物、设备、管线等进行实际测量，获取真实有效的测量数据，用以指导设计、施工、验收等各个阶段的工作。
因此，建筑工程测量方案作为工程建设中的重要一环，其设计和实施至关重要。
本文档将对某建筑工程项目的测量方案进行详细的规划和描述，确保测量工作符合相关法规标准，以及工程需求。
二、测量范围本次建筑工程项目的测量范围主要包括以下内容：1. 地形测量：包括场地地面高程、地形地貌、水文地质、地下结构等的测量。
2. 建筑实体测量：包括建筑物的平面、立面、剖面、结构等的测量。
3. 设备管线测量：包括各种设备、管线的位置、规格、走向、坡度等的测量。
4. 功能场地测量：包括道路、广场、停车场、绿化等的测量。
三、测量技术及方法1. 测量仪器和设备的选择根据测量需要，选择适当的测量仪器和设备，包括但不限于全站仪、GPS定位仪、水准仪、测距仪等，确保测量的准确性和可靠性。
2. 测量方法（1）实际测量：对于地形地貌的测量，采用全站仪和GPS定位仪进行实地测量，获取场地的地面高程、地形地貌等数据。
（2）平面测绘：对于建筑实体、设备管线、功能场地的测量，采用全站仪和测距仪进行平面测绘，获取详细的平面位置、大小、形状等数据。
（3）剖面测量：对于建筑实体、设备管线的内部结构，采用全站仪进行剖面测量，获取详细的内部结构数据。
（4）数据处理与分析：将测量获得的原始数据进行处理与分析，生成实用的测量成果，如高程图、平面图、剖面图、管线图等。
四、测量方案流程1. 前期准备（1）确定测量范围与任务；（2）制定测量计划和方案，确定测量任务的内容、目标、步骤等；（3）确定测量仪器和设备，并进行校准和调试；（4）准备工程资料、图纸、地形图等。
2. 现场测量（1）组织测量人员到场，认真检查测量仪器和设备，确保工作正常；（2）按照测量方案，进行地形地貌、建筑实体、设备管线、功能场地等各项测量任务。

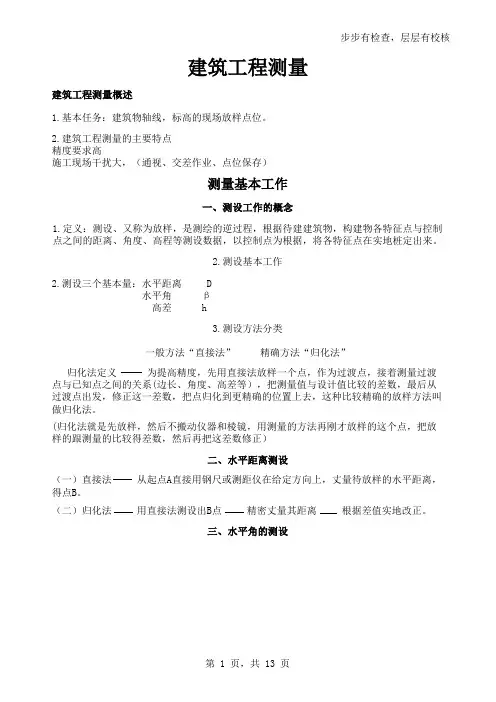

建筑工程测量建筑工程测量概述1.基本任务：建筑物轴线，标高的现场放样点位。
2.建筑工程测量的主要特点精度要求高施工现场干扰大，（通视、交差作业、点位保存）测量基本工作一、测设工作的概念1.定义：测设、又称为放样，是测绘的逆过程，根据待建建筑物，构建物各特征点与控制点之间的距离、角度、高程等测设数据，以控制点为根据，将各特征点在实地桩定出来。
2.测设基本工作2.测设三个基本量：水平距离 D水平角 β高差 h3.测设方法分类一般方法“直接法” 精确方法“归化法”归化法定义 为提高精度，先用直接法放样一个点，作为过渡点，接着测量过渡点与已知点之间的关系(边长、角度、高差等），把测量值与设计值比较的差数，最后从过渡点出发，修正这一差数，把点归化到更精确的位置上去，这种比较精确的放样方法叫做归化法。
(归化法就是先放样，然后不搬动仪器和棱镜，用测量的方法再刚才放样的这个点，把放样的跟测量的比较得差数，然后再把这差数修正）二、水平距离测设（一）直接法 从起点A直接用钢尺或测距仪在给定方向上，丈量待放样的水平距离，得点B。
（二）归化法 用直接法测设出B点 精密丈量其距离 根据差值实地改正。
三、水平角的测设（一）正倒镜分中法 较精确的直接法利用盘左、盘右分中。
（盘左为正镜，盘右为倒镜）测设方法：先在B点架仪，A点立棱镜，用盘左的方法照准，使水平度盘读数为零，再按顺时针方向旋转至要测设的角度。
再用盘右的方法B点架仪，A点立棱镜，使水平度盘读数为零，再按顺时针方向旋转至要测设的角度。
然后分中。
（二）归化法用直接法放样出角值 实测角值和距离 计算归化值 距离修正。
δ＝Dtan(β′-β)例：已知OP′=100.00米，设计值β=40°，设侧得β′=39°59′20″。
计算修正值PP′.解：Δβ=β′-β=-40″PP′=100tan0°00′40″ =0.0194m ≈19mm答：点位修正值为19mm（向外）。

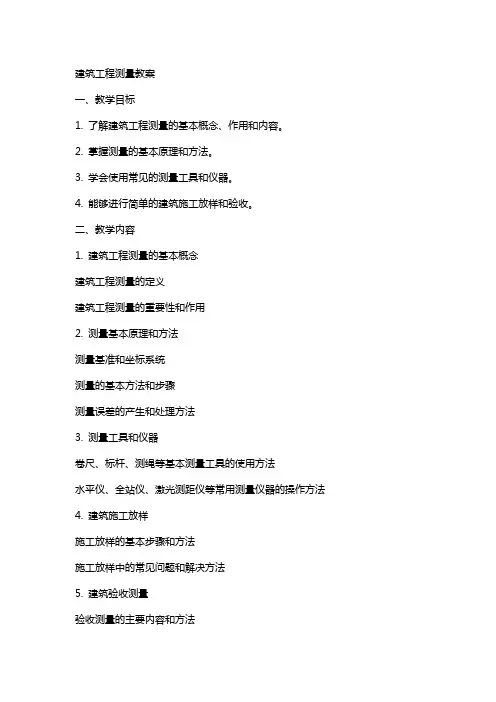

建筑工程测量教案一、教学目标1. 了解建筑工程测量的基本概念、作用和内容。
2. 掌握测量的基本原理和方法。
3. 学会使用常见的测量工具和仪器。
4. 能够进行简单的建筑施工放样和验收。
二、教学内容1. 建筑工程测量的基本概念建筑工程测量的定义建筑工程测量的重要性和作用2. 测量基本原理和方法测量基准和坐标系统测量的基本方法和步骤测量误差的产生和处理方法3. 测量工具和仪器卷尺、标杆、测绳等基本测量工具的使用方法水平仪、全站仪、激光测距仪等常用测量仪器的操作方法4. 建筑施工放样施工放样的基本步骤和方法施工放样中的常见问题和解决方法5. 建筑验收测量验收测量的主要内容和方法验收测量中的数据处理和结果评价三、教学方法1. 讲授法：讲解建筑工程测量的基本概念、原理和方法。
2. 演示法：展示测量工具和仪器的使用方法。
3. 实践操作法：学生动手进行测量操作，巩固所学知识。
4. 案例分析法：分析实际工程案例，培养学生解决实际问题的能力。
四、教学资源1. 教材：建筑工程测量教材。
2. 测量工具和仪器：卷尺、标杆、水平仪、全站仪等。
3. 教学课件：演示测量原理和方法的课件。
4. 工程案例：提供一些实际工程案例供学生分析。
五、教学评价1. 课堂问答：检查学生对测量基本概念和原理的理解。
2. 测量操作：评估学生的实际操作能力和测量技能。
3. 课后作业：布置相关练习题，巩固所学知识。
4. 工程案例分析：评估学生解决实际问题的能力。
六、教学内容6. 测量数据处理与绘图测量数据的收集与整理测量数据的误差分析与处理建筑工程图纸的绘制与解读7. 建筑工程测量案例分析分析实际建筑工程中的测量案例学习测量数据在工程中的应用探讨测量技术在建筑工程发展中的作用8. 现代测量技术及其应用了解现代测量技术的发展趋势学习全站仪、GPS测量等技术在建筑工程中的应用探讨三维扫描、BIM等技术在测量领域的前景9. 测量安全与环境保护掌握测量作业的安全知识学习测量作业中的环境保护措施培养学生在测量工作中的责任感和使命感10. 综合实践与考核组织学生进行综合测量实践考核学生对测量知识的掌握和实际操作能力总结测量教学，对学生进行评价和反馈七、教学方法1. 讲授法：讲解测量数据处理与绘图的方法和技巧。

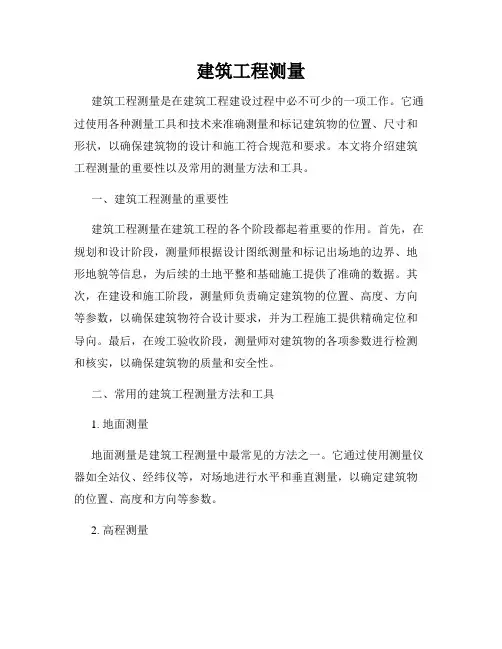

建筑工程测量建筑工程测量是在建筑工程建设过程中必不可少的一项工作。
它通过使用各种测量工具和技术来准确测量和标记建筑物的位置、尺寸和形状，以确保建筑物的设计和施工符合规范和要求。
本文将介绍建筑工程测量的重要性以及常用的测量方法和工具。
一、建筑工程测量的重要性建筑工程测量在建筑工程的各个阶段都起着重要的作用。
首先，在规划和设计阶段，测量师根据设计图纸测量和标记出场地的边界、地形地貌等信息，为后续的土地平整和基础施工提供了准确的数据。
其次，在建设和施工阶段，测量师负责确定建筑物的位置、高度、方向等参数，以确保建筑物符合设计要求，并为工程施工提供精确定位和导向。
最后，在竣工验收阶段，测量师对建筑物的各项参数进行检测和核实，以确保建筑物的质量和安全性。
二、常用的建筑工程测量方法和工具1. 地面测量地面测量是建筑工程测量中最常见的方法之一。
它通过使用测量仪器如全站仪、经纬仪等，对场地进行水平和垂直测量，以确定建筑物的位置、高度和方向等参数。
2. 高程测量高程测量是建筑工程中用于确定地表和建筑物高度的方法。
常用的高程测量工具包括水准仪、水准尺等，通过测量地面的高程差来计算出建筑物的高度。
3. 角度测量角度测量是建筑工程测量中用于确定建筑物方向和角度的方法。
它常常使用全站仪、经纬仪等仪器进行测量，以确保建筑物的方向和角度符合设计要求。
4. 建筑物尺寸测量建筑物尺寸测量是用于确定建筑物各个部分尺寸和形状的方法。
常用的测量工具包括卷尺、水平仪等，通过对建筑物进行直接测量和标记，确定各个部分的尺寸和形状。
5. 激光测量激光测量是一种快速、准确的测量方法，常常用于建筑物的远距离测量和定位。
激光测量仪通过发射激光束并测量其反射时间来计算出建筑物的距离和位置。
三、建筑工程测量的挑战和解决办法建筑工程测量在现实中面临一些挑战，例如复杂的地形、不可见的测量目标等。
为了解决这些问题，测量师需要具备专业的知识和技能，并使用合适的测量工具和技术。

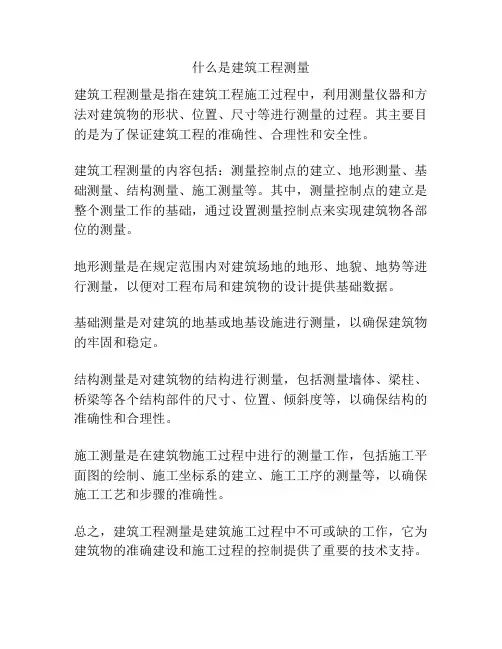

什么是建筑工程测量
建筑工程测量是指在建筑工程施工过程中，利用测量仪器和方法对建筑物的形状、位置、尺寸等进行测量的过程。
其主要目的是为了保证建筑工程的准确性、合理性和安全性。
建筑工程测量的内容包括：测量控制点的建立、地形测量、基础测量、结构测量、施工测量等。
其中，测量控制点的建立是整个测量工作的基础，通过设置测量控制点来实现建筑物各部位的测量。
地形测量是在规定范围内对建筑场地的地形、地貌、地势等进行测量，以便对工程布局和建筑物的设计提供基础数据。
基础测量是对建筑的地基或地基设施进行测量，以确保建筑物的牢固和稳定。
结构测量是对建筑物的结构进行测量，包括测量墙体、梁柱、桥梁等各个结构部件的尺寸、位置、倾斜度等，以确保结构的准确性和合理性。
施工测量是在建筑物施工过程中进行的测量工作，包括施工平面图的绘制、施工坐标系的建立、施工工序的测量等，以确保施工工艺和步骤的准确性。
总之，建筑工程测量是建筑施工过程中不可或缺的工作，它为建筑物的准确建设和施工过程的控制提供了重要的技术支持。

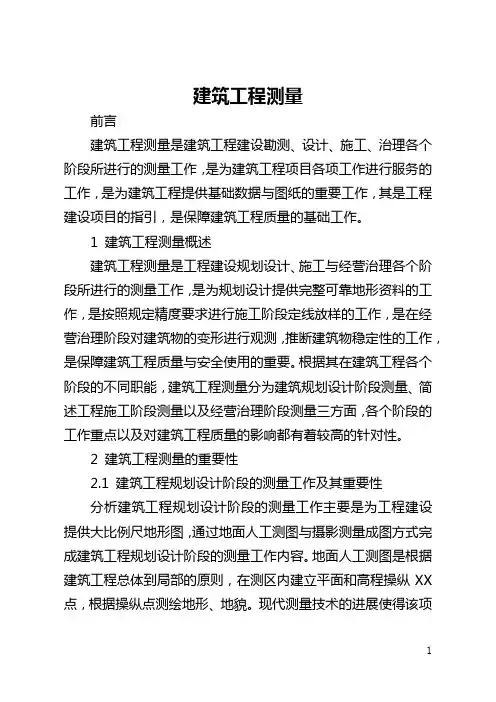

建筑工程测量前言建筑工程测量是建筑工程建设勘测、设计、施工、治理各个阶段所进行的测量工作，是为建筑工程项目各项工作进行服务的工作，是为建筑工程提供基础数据与图纸的重要工作，其是工程建设项目的指引，是保障建筑工程质量的基础工作。
1 建筑工程测量概述建筑工程测量是工程建设规划设计、施工与经营治理各个阶段所进行的测量工作，是为规划设计提供完整可靠地形资料的工作，是按照规定精度要求进行施工阶段定线放样的工作，是在经营治理阶段对建筑物的变形进行观测，推断建筑物稳定性的工作，是保障建筑工程质量与安全使用的重要。
根据其在建筑工程各个阶段的不同职能，建筑工程测量分为建筑规划设计阶段测量、简述工程施工阶段测量以及经营治理阶段测量三方面，各个阶段的工作重点以及对建筑工程质量的影响都有着较高的针对性。
2 建筑工程测量的重要性2.1 建筑工程规划设计阶段的测量工作及其重要性分析建筑工程规划设计阶段的测量工作主要是为工程建设提供大比例尺地形图，通过地面人工测图与摄影测量成图方式完成建筑工程规划设计阶段的测量工作内容。
地面人工测图是根据建筑工程总体到局部的原则，在测区内建立平面和高程操纵XX 点，根据操纵点测绘地形、地貌。
现代测量技术的进展使得该项工作强度大大降低，通过具有电子速测仪与机助制图系统的多功能速测系统是需将地形和地貌特点整点的三维坐标数据输入制图系统即可完成系统的自动成图。
2.2 建筑工程施工阶段测量工作重点及其重要性建筑工程施工阶段测量工作是按照设计和施工要求建立施工操纵XX点，并以此为基础在实地上以要求的精度放样出建筑物与生产设备位置的工作。
其是建筑工程施工与安装的基础依据。
对建筑工程的施工有着重要的指导意义。
近年来由于建筑施工过程测量放样工作质量存在问题造成的烂尾楼等时有发生。
其主要原因就是由于测量放线工作存在质量问题，测量工作治理与质量监控不到位造成。
由此可见，建筑工程施工阶段的测量工作对工程投资企业、施工企业的经济效益有着重要的影响，对工程施工质量有着重要的影响。

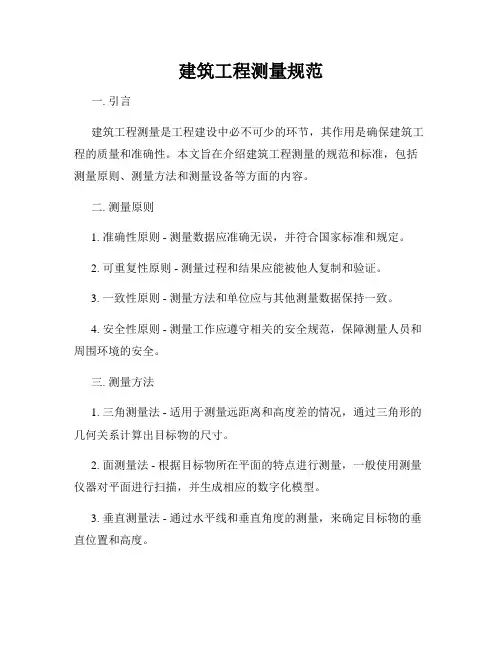

建筑工程测量规范一. 引言建筑工程测量是工程建设中必不可少的环节，其作用是确保建筑工程的质量和准确性。
本文旨在介绍建筑工程测量的规范和标准，包括测量原则、测量方法和测量设备等方面的内容。
二. 测量原则1. 准确性原则 - 测量数据应准确无误，并符合国家标准和规定。
2. 可重复性原则 - 测量过程和结果应能被他人复制和验证。
3. 一致性原则 - 测量方法和单位应与其他测量数据保持一致。
4. 安全性原则 - 测量工作应遵守相关的安全规范，保障测量人员和周围环境的安全。
三. 测量方法1. 三角测量法 - 适用于测量远距离和高度差的情况，通过三角形的几何关系计算出目标物的尺寸。
2. 面测量法 - 根据目标物所在平面的特点进行测量，一般使用测量仪器对平面进行扫描，并生成相应的数字化模型。
3. 垂直测量法 - 通过水平线和垂直角度的测量，来确定目标物的垂直位置和高度。
4. 光学测量法 - 利用光学原理进行测量，例如使用全站仪进行定位和测量。
5. GPS测量法 - 利用全球定位系统进行测量，适用于测量具有地理位置信息的建筑工程。
6. 激光测量法 - 利用激光器进行测量，可以快速、准确地获取建筑物的尺寸和形状。
四. 测量设备1. 全站仪 - 可以测量水平角度、垂直角度和斜距，适用于大范围的测量和定位工作。
2. 激光测距仪 - 使用激光束来测量目标物的距离，精度较高，适用于小范围的测量工作。
3. 自动水平仪 - 可以测量水平仪的倾斜度和角度，适用于水平面的测量工作。
4. GPS接收器 - 可以接收卫星信号并计算出准确的地理位置，适用于需要地理信息的测量工作。
5. 数字测量仪 - 可以通过扫描或接触式测量来获取目标物的尺寸和形状，适用于建筑物的精确测量。
五. 测量数据处理1. 数据采集 - 使用适当的测量设备进行数据采集，并确保数据的准确性和一致性。
2. 数据处理 - 利用计算机软件对采集到的数据进行处理和分析，生成测量结果和报告。
第一章1．建筑工程测量的主要任务是什么？答：建筑工程测量的任务是：在勘测设计阶段，测定地面点的空间位置，绘制地形图，为规划设计提供图纸资料；在施工阶段，将设计的建筑物、构筑物，在实地测设出来，作为施工依据。
在运营阶段，进行沉降、变形观测。
2．测量的基准面有哪些？各有什么用途？答：测量的基准面：大地水准面、参考椭球面。
测量的基准线：铅垂线、法线。
测量工作的基准面—大地水准面。
测量内业计算的基准面—参考椭球面。
测量工作的基准线—铅垂线。
测量内业计算的基准线—法线。
3．什么叫绝对高程、相对高程和高差？答：绝对高程即海拔、高程，指地面点到平均海水面〈大地水准面〉的铅垂距离。
相对高程即假定高程，指地面点到假定零水准面的铅垂距离。
高差：俩点之间的高程之差, 俩点之间的绝对高程之差与相对高程之差是相同，高程差与高程起算面无关。
4．试述测量平面直角坐标系统与数学上的直角坐标系统的异同点。
答：不同点：（1）测量上取南北方向为纵轴（X轴），东西方向为横轴（Y轴）测量（2）角度方向顺时针度量，象限顺时针编号。
相同点：数学中的三角公式在计算中可直接应用。
5.测量工作为什么要遵循“从整体到局部、先控制后碎部’的原则？答：测量工作遵循“从整体到局部、先控制后碎部’的原则，可以保证作业精度，防止误差累积；将测区划分成局部，便于作业6.何谓铅垂线？何谓大地水准面？它们在测量中的作用是什么？。
答：铅垂线是重力的作用线。
大地水准面是平均海水面，是重力等位面。
是高程的起算面。
\第二章☞1．试绘图说明水准测量的基本原理。
☞2．什么叫高差法、视线高法？☞3．简述望远镜的主要部件及各部件的作用，何谓视准轴？☞4．什么叫视差？产生视差的原因是什么？怎样消除视差？☞5．什么叫圆水准器轴和水准管轴？圆水准器和水准管在水准测量中各起什么作用？何谓水准管分划值？☞6．什么叫水准点？水准测量时，为什么要求前、后视距离应该大致相等？☞7．何谓转点？转点在水准测量中起什么作用？☞8．简述水准测量一个测站的操作程序。
建筑工程测量
地面测量
地面测量是建筑工程测量的基础工作，主要涉及到对地面的高程、角度、距离等参数的测量。
在测量过程中，需要使用各种测量仪器和工具，如全站仪、水准仪、激光测距仪等，以确保测量结果的准确性和可靠性。
地下测量
地下测量主要是对地下结构物的位置、高程、角度等参数进行测量。
由于地下环境较为复杂，测量难度较大，因此需要采取一些特殊的测量方法和技术，如采用导向钻进技术进行地下管道的测量。
建筑主体施工测量
建筑主体施工测量涉及到建筑物的平面位置、高程、角度等参数的测量。
在施工过程中，需要进行实时监测和调整，以确保建筑物按照设计要求进行施工。
建筑装修测量
建筑装修测量主要是对建筑物的内部装修进行测量，包括墙体的厚度、门窗的高度和宽度等参数。
在装修过程中，需要进行实时监测和调整，以确保装修质量符合设计要求。
变形监测
变形监测主要是对建筑物或地面进行长期的监测，以观察其变形情况。
通过变形监测，可以及时发现建筑物或地面的异常变化，采取相应措施进行维护和加固，以保证安全。
竣工测量
竣工测量是对建筑工程完成后的最终测量工作，涉及到建筑物的平面位置、高程、角度等参数的测量。
竣工测量结果将作为建筑工程验收的重要依据。
设备安装测量
设备安装测量主要是对建筑工程中的各种设备进行安装位置和运行状态的测量。
例如电梯的垂直度、管道的压力和流量等参数的测量。
设备安装测量的精度直接影响到设备的正常运行和使用安全。
建筑工程测量
建筑工程测量是建筑施工过程中非常重要的环节，旨在确保建筑物的准确度和质量。
测量工作主要包括水平测量和垂直测量两个方面。
水平测量是通过水平仪或全站仪等仪器来进行的，用于测定建筑物各个构件之间的水平距离。
在建筑工程中，水平测量常被用于确定地面的水平位置以及确定建筑物各个楼层之间的水平位置。
水平测量的准确度对建筑物的安全性和稳定性至关重要，因此必须特别注意。
垂直测量主要用于确定建筑物的高度和各个构件之间的垂直距离。
常见的垂直测量方法包括水准仪测量、全站仪测量和激光测距仪测量等。
垂直测量的准确度对建筑物的垂直度和外观影响很大，因此在建筑工程中必须严格控制。
此外，建筑工程中还涉及到其他测量工作，如地形测量、建筑面积测量和土方量测量等。
这些测量工作通常由专业的测量师团队完成，他们具备丰富的测量经验和专业的测量技术。
总之，建筑工程测量是确保建筑物准确度和质量的重要环节。
通过科学准确的测量工作，可以为建筑施工提供可靠的数据支持，保证建筑物的设计和施工符合规范要求。
建筑工程测量测量什么
建筑工程测量的内容包括但不限于以下几个方面：
1. 地形测量：用于确定工地的地形特征，包括地貌、坡度、河流等，并绘制地形图。
2. 建筑物定位测量：确定建筑物在工地的具体位置，包括平面位置和高程。
3. 建筑结构测量：用于测量建筑物的各个构件的尺寸、形状和位置，确保建筑物的结构符合设计要求。
4. 基础测量：测量建筑物的基础的尺寸、形状和位置，确保基础的稳定性和承载能力。
5. 桩基测量：用于确定桩基的位置和垂直度，确保桩基能够支撑建筑物的重量。
6. 施工测量：用于指导施工过程中的各个环节，包括测量挖土量、测量混凝土浇筑厚度、测量墙体垂直度等。
7. 结构监测：用于监测建筑物的变形和位移情况，以及地基沉降情况。
8. 竣工测量：用于确认建筑物各个部位的实际尺寸和位置，与设计文件进行比对，确保建筑物符合规划要求。
建筑工程测量知识点总结建筑工程测量是指在建筑工程施工前、中、后的各个阶段，对工程所需的各种数据和信息进行测量、记录、分析和处理的过程。
其主要目的是保证建筑工程施工的精度和质量，同时确保工程的安全、经济和合法性。
下面是建筑工程测量的相关知识点总结。
一、建筑测量的基本概念1.测量原理：建筑测量是基于测量原理进行的，其中包括三角测量原理、平面测量原理、高程测量原理等。
2.测量单位：建筑测量中使用的单位包括长度单位、面积单位、体积单位和角度单位等，如米、平方米、立方米和度等。
3.基准面：建筑测量中的基准面有三种，分别是大地水准面、局部水准面和工程基准面，其中大地水准面是最常用的基准面。
二、建筑测量的基本方法1.地面测量：地面测量是建筑测量中最基本的方法，包括针线测量、方位角测量、三角测量、平面测量、高程测量等。
2.空间测量：空间测量是建筑测量中较为复杂的方法，包括卫星定位、激光测距、雷达测距、相机测量、三维扫描等。
3.电子测量：电子测量是建筑测量中最快捷、最精确的方法，包括全站仪测量、电子经纬仪测量、数字水准仪测量等。
三、建筑测量的工具及设备1.测量仪器：建筑测量中常用的仪器包括全站仪、经纬仪、水准仪、测距仪、角度测量仪等。
2.测量工具：建筑测量中常用的工具包括钢尺、测量尺、水平尺、铅锤、三角板等。
3.测量材料：建筑测量中常用的材料包括横杆、测杆、三脚架、测绳等。
四、建筑测量中的误差及处理方法1.误差类型：建筑测量中的误差包括系统误差和随机误差，其中系统误差是由于仪器和环境等因素引起的，随机误差是由于人为操作等因素引起的。
2.误差处理：误差处理包括误差分析和误差消除两个方面，其中误差分析是通过统计方法进行，误差消除是通过校正仪器和改进操作方法等进行。
五、建筑测量中的注意事项1.测量前要做好准备工作，包括检查仪器、选择基准面、确定测量范围等。
2.测量时要注意操作规范，保证测量精度和质量。
3.测量后要及时处理数据和误差，确保数据的准确性和可靠性。
建筑工程测绘测绘在建筑工程中起着至关重要的作用，它为工程规划、设计和施工提供了准确的地理信息。
本文将介绍建筑工程测绘的概念、方法和应用。
一、概念建筑工程测绘是指对建筑场地、构筑物和地形进行测量、记录和分析的过程。
通过使用测量仪器和技术，将地理空间信息转化为数字或图形形式的数据，以便进行设计和建造。
二、测绘方法1. 地形测量地形测量是建筑工程测绘的基础。
常用的地形测量方法包括三角测量、水准测量、全站仪测量等。
通过这些方法，可以获取场地的地形图，包括地势高低变化、水系分布等信息。
2. 建筑测量建筑测量是针对具体建筑物的测量。
常用的方法包括全站仪测量、激光扫描测量等。
通过这些方法，可以获取建筑物的平面图、立面图、剖面图等。
3. 建筑监测建筑监测是在建筑工程施工过程中对建筑物进行实时的测量和监控。
通过使用全站仪等测量仪器，可以对建筑物的形变、位移等进行测量，以确保施工的质量和安全。
三、测绘应用1. 工程规划和设计建筑工程测绘为工程规划和设计提供了准确的地理信息。
通过获取场地地形、建筑物位置等数据，可以进行土地利用规划、建筑布局设计等工作，提高工程的效率和可行性。
2. 施工导引和控制建筑工程测绘为施工提供了必要的导引和控制。
通过标定参考点、测量建筑物位置等，可以确保施工的准确性和安全性，避免产生错误和事故。
3. 资产管理和维护建筑工程测绘可以用于建筑物的资产管理和维护。
通过建立建筑物的空间数据库，包括建筑物的平面布置、管道系统、电气系统等信息，可以实现对建筑物的快速查询和管理。
四、测绘技术发展趋势随着技术的不断进步，建筑工程测绘也在不断发展。
以下是几个测绘技术的发展趋势：1. 无人机测绘无人机测绘技术可以实现对建筑物和场地的高精度快速测绘，成为未来的发展方向。
通过搭载各类传感器和摄像设备，无人机可以获取建筑物的三维模型、热态图等信息。
2. 卫星测绘卫星测绘技术具有广覆盖、高效率的特点，可以为大范围建筑工程测绘提供快速解决方案。
