不同厂家AG和IAD设备在软交换SS侧数据配置规范(中兴)

  • 格式：doc
  • 大小：401.00 KB
  • 文档页数：18

第 1 页 共 18 页 AG和IAD设备 在中兴软交换SS侧数据配置规范

2008年3月 目 录 第1章 SS侧数据配置流程 ....................................................................................................................... 1 第2章 与IAD/AG设备的整体数据配置 ................................................................................................ 2 2.1 配置SPC处理板属性 ..................................................................................................................... 2 2.2 配置SPC处理板容量 ...................................................................................................................... 2

第3章 IAD/AG网关簇配置 ..................................................................................................................... 3 3.1 增加IAD/AG网关簇 ...................................................................................................................... 3 3.2 配置IAD/AG网关簇处理板数据区 .............................................................................................. 3 3.3 配置IAD/AG网关簇到处理板 ...................................................................................................... 4

第4章 IAD/AG节点配置 ......................................................................................................................... 5 4.1 增加IAD节点 ................................................................................................................................. 5

第5章 H248/MGCP协议数据配置 ......................................................................................................... 7 5.1 配置属性模板 .................................................................................................................................. 7 5.2 配置包模板 ...................................................................................................................................... 8 5.3 配置IAD/AG缺省属性 ................................................................................................................ 10

第6章 配置普通用户数据 ........................................................................................................................ 11 6.1 配置本局局码 .................................................................................................................................11 6.2 配置百号组 .....................................................................................................................................11 6.3 配置本局用户 ................................................................................................................................ 12 6.4 DIGITMAP配置 ............................................................................................................................. 12

第7章 配置TID NAME ......................................................................................................................... 13 7.1 配置界面 ........................................................................................................................................ 13 7.2 H248协议的IAD的TID NAME配置.............................................................................................. 13 7.3 H248协议的AG的TID NAME配置 .......................................................................................... 13 7.4 MGCP协议的IAD的TID NAME配置 ....................................................................................... 14

第8章 配置本局局码及容灾数据 ........................................................................................................... 15 8.1 基本思路 ........................................................................................................................................ 15 8.2 配置界面 ........................................................................................................................................ 15 第1章 SS侧数据配置流程 IAD/AG设备数据配置

IAD/AG网关簇配置 IAD/AG节点配置 H248、MGCP协议配置

配置SPC处理板属性、容量；配置网关簇处理板数据区、网关簇对应SPC处理板；重启生效。

网关簇是具有某些相同属性的网关节点的集合，分为配置IAD/AG网关簇、处理板数据区、数据区。

配置IAD/AG节点数据：包括采用IP地址注册、采用域名注册的数据配置。

配置网关的协议数据：配置属性模板、包模板、节点缺省属性。

配置TID NAME 逻辑号码放号：配置本局局码、百号组、本局用户、DIGITMAP。 配置普通用户数据

TID NAME标识用户电路和RTP端口，各厂家IAD/AG设备都有自己的TIDNAME，需要根据厂家设备配置。

配置容灾数据 配置本局局码和容灾数据，以便其它用户从任何一个SS都能正常寻址到IAD用户。 第2章 与IAD/AG设备的整体数据配置 摘要： IAD（Integrated Access Device）是综合接入设备的简称，AG（Access Gateway）是接入网关的简称。本章将介绍开通IAD/AG设备需要在中兴软交换侧做的数据配置。

2.1 配置SPC处理板属性 （1）如果处理板所处理的IAD设备选用的是H248协议，则需要在［处理范围］中选择：［呼叫］、［H248］。如果选用MGCP协议，则要勾选［MGCP］。

（2）由于AG用户补充业务和智能业务都在SS上实现，所以必须选择[INAP+SCM]、[SCCP]、[TCAP]、[MAP]。

2.2 配置SPC处理板容量 在机框配置界面，选择IAD设备相应的处理板，选择［单板容量配置］，修改单板容量。对于IAD设备，在配置处理板容量时需配置如下几项：

合集下载

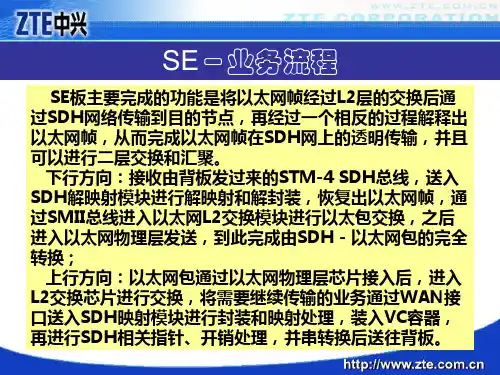

中兴传输以太网板数据配置
