互换性与测量技术基础试题解析

互换性预测量技术基础试题及答案1（1）《互换性与测量技术》试题题库⼀填空题1、δ= X-Q ε=2、测量误差按其性质可分为：随机误差系统误差粗⼤误差、、3、随机误差的分布规律：、、、4、孔的上偏差⽤符号表⽰，下偏差⽤符号表⽰。

5、配合种类有：、、。

6、采⽤包容要求时被测要素应遵守边界。

7、最⼤实体要求⽤于被测要素时，被测要素应遵守边界。

8、表⾯粗糙度的评定参数有：⾼度参数、、；距离参数、；形状特征参数。

9、量规按照⽤途不同分为量规、量规、量规。

10、设计量规应遵守原则。

11、滚动轴承常⽤的等级是 0 级。

12、滚动轴承与轴配合采⽤基准制；滚动轴承与外壳配合采⽤基准制。

13、解尺⼨链的⽅法有_________和不完全互换法。

14、《极限与配合》国家标准规定了___20____个标准公差等级和孔、轴各___28____种基本偏差。

15、某普通外螺纹标注为M10-5g6g-S，则其中径公差带代号为_________，旋合长度代号为_________。

16、在机器装配过程或零件加⼯过程串，由_________的尺⼨形成的_________尺⼨组，称为尺⼨链。

17、轴的上偏差⽤符号表⽰，下偏差⽤符号表⽰。

18、量快应从所需尺⼨的_________开始选择量块。

组成量块组的量块总数不应_________。

19) 完全互换法⼀般适⽤于_____________________?，分组互换法⼀般适⽤于_______________________________________。

20) 极限偏差是____________尺⼨减_____________尺⼨所得的代数差。

21) 极限偏差的数值可能为_________________________________?，公差的数值是______________________________值。

22) 配合是指_________________________相同的孔和轴___________________之间的关系。

互换性与测量技术基础试题解析一、是非题1.对2对3错4错5错6错7对8错9错10错11对12错13错14对1、某圆柱面的圆柱度公差为0.03mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0.03mm。

（）2、圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

（）3、过渡配合可能有间隙，也可能有过盈，因此，过渡配合可以算间隙配合，也可以算过盈配合。

（）4、基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。

（）5、跳动公差带不可以综合控制被测要素的位置、方向和形状。

（）6、齿轮传动的振动和噪声是由于齿轮传递运动的不准确性引起的。

（）7、零件的加工难易程度取决于公差等级的高低，与基本偏差无关。

（）8、基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

（）9、滚动轴承内圈与轴的配合，采用基轴制。

（）10、未注公差尺寸即对该尺寸无公差要求。

（）11、基本偏差决定公差带的位置。

（）12、对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值（）13、当包容要求用于单一要素时，被测要素必须遵守最大实体实效边界。

（）14、可逆要求应用于最大实体要求时，当其形位误差小于给定的形位公差，允许实际尺寸超出最大实体尺寸。

（）二、选择题1.C2.D3.B4.C5.C6.D7.B8.C9.D10.D11.D12.B13.B14.A15.C1、30g6与30g7两者的区别在于（）。

A．基本偏差不同B．下偏差相同，而上偏差不同C．上偏差相同，而下偏差不同D．公差值相同2、形位公差带的形状决定于（）A．形位公差特征项目B．形位公差标注形式C．被测要素的理想形状D．被测要素的理想形状、形位公差特征项目和标注形式3、在图样上标注形位公差要求，当形位公差前面加注Φ时，则被测要素的公差带形状应为（）。

A．两同心圆B．圆形或圆柱形C．两同轴线圆柱面D．圆形、圆柱形或球形4、径向全跳动公差带的形状和（）公差带的形状相同。

第一章绪论思考题1-1 广义互换性的定义是什么？机械产品零部件互换的含义是什么？1-2 互换性与公差的关系是什么？进行零件精度设计时，确定公差大小的原则是什么？1-3 互换性在机器制造业中有什么作用和优越性？1-4 互换性原则是否在任何生产情况下都适用？试加以说明。

1-5 互换性可以分成哪两类，试述它们各自的特点和如何实现？1-6 何谓标准？何谓标准化？互换性生产与标准化的关系是什么？1-7 按标准的使用范围，我国如何制定标准，并进行划分？试述不同使用范围的标准各自的特点？1-8 为什么说当选定一个数值作为某种产品的参数指标时，这个数值就会“牵一发而动全身”？1-9 GB-T321-1980规定什么数列作为优先数系，试述这个数列的特点和优点？1-10 GB-T321-1980规定的优先数系分哪五个系列，试述这五个系列的特点和优点？1-11 何谓几何量公差包括的内容和几何量检测工作的作用？习题1 试按《几何量公差与检测》基本教材附表1-1写出基本系列R5中优先数从0.1到100的常用值。

2 试写出派生系列R5/3、R10/2、R20/3中自1以后的5个优先数（常用值）。

3 自IT6级以后，孔、轴标准公差等级系数为10,16,25,40,64,100,160,…。

试判断它们属于哪个优先数系列。

4 自3级开始至9级止，普通螺纹公差等系数为0.50,0.63,0.80,1.00,1.25,1.60,2.00。

试判断它们属于哪个优先数系列。

5 试写出家用灯泡15~100W中的各种瓦数，并指出它们属于优先数系中的哪个系列。

第二章几何量测量基础思考题2-1 我国法定计量单位中长度的基本单位是什么？试述第十七届国际计量大会通过的长度基本单位的定义？2-2 测量的实质是什么？一个完整的测量过程应包括哪四个要素？2-3 以量块作为传递长度基准量值的媒介有何优点，并说明量块的用途？2-4 量块的制造精度分哪几级，量块的检定精度分哪几等，分“级”和分“等”的主要依据是什么？2-5 量块按“级”和按“等”使用时的工作尺寸有何不同？何者测量精度更高？2-6 何谓量具、量规、量仪？2-7 计量器具的基本技术性能指标中，标尺示值范围与计量器具测量范围有何区别？标尺刻度间距、标尺分度值和灵敏度三者不何区别？示值误差与测量重复性有何区别？并举例说明。

尺寸公差与形位公差习题一、判断题〔正确的打√，错误的打X〕1．公差可以说是允许零件尺寸的最大偏差。

（）2．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

（）3．国家标准规定，孔只是指圆柱形的内表面。

（）mm的轴，加工得愈靠近基本尺寸就愈精确。

（）4．图样标注φ200-0.0215．孔的基本偏差即下偏差，轴的基本偏差即上偏差。

（）6．某孔要求尺寸为φ20-0.046，今测得其实际尺寸为φ19.962mm，可以判断该孔合格。

-0.067（）7．未注公差尺寸即对该尺寸无公差要求。

（）8．基本偏差决定公差带的位置。

（）9．某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。

（）10．某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。

（）11．对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。

（）12．对称度的被测中心要素和基准中心要素都应视为同一中心要素。

（）13．某实际要素存在形状误差，则一定存在位置误差。

（）mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任14．图样标注中Φ20+0.021意确定。

（）15．圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

（）16．线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。

（）17．零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02 mm。

这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。

（）18．若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。

（）19．端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。

（）20．端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。

第一章绪论思考题1-1 广义互换性的定义是什么？机械产品零部件互换的含义是什么？1-2 互换性与公差的关系是什么？进行零件精度设计时，确定公差大小的原则是什么？1-3 互换性在机器制造业中有什么作用和优越性？1-4 互换性原则是否在任何生产情况下都适用？试加以说明。

1-5 互换性可以分成哪两类，试述它们各自的特点和如何实现？1-6 何谓标准？何谓标准化？互换性生产与标准化的关系是什么？1-7 按标准的使用范围，我国如何制定标准，并进行划分？试述不同使用范围的标准各自的特点？1-8 为什么说当选定一个数值作为某种产品的参数指标时，这个数值就会“牵一发而动全身”？1-9 GB-T321-1980规定什么数列作为优先数系，试述这个数列的特点和优点？1-10 GB-T321-1980规定的优先数系分哪五个系列，试述这五个系列的特点和优点？1-11 何谓几何量公差包括的内容和几何量检测工作的作用？习题1 试按《几何量公差与检测》基本教材附表1-1写出基本系列R5中优先数从0.1到100的常用值。

2 试写出派生系列R5/3、R10/2、R20/3中自1以后的5个优先数（常用值）。

3 自IT6级以后，孔、轴标准公差等级系数为10,16,25,40,64,100,160,…。

试判断它们属于哪个优先数系列。

4 自3级开始至9级止，普通螺纹公差等系数为0.50,0.63,0.80,1.00,1.25,1.60,2.00。

试判断它们属于哪个优先数系列。

5 试写出家用灯泡15~100W中的各种瓦数，并指出它们属于优先数系中的哪个系列。

第二章几何量测量基础思考题2-1 我国法定计量单位中长度的基本单位是什么？试述第十七届国际计量大会通过的长度基本单位的定义？2-2 测量的实质是什么？一个完整的测量过程应包括哪四个要素？2-3 以量块作为传递长度基准量值的媒介有何优点，并说明量块的用途？2-4 量块的制造精度分哪几级，量块的检定精度分哪几等，分“级”和分“等”的主要依据是什么？2-5 量块按“级”和按“等”使用时的工作尺寸有何不同？何者测量精度更高？2-6 何谓量具、量规、量仪？2-7 计量器具的基本技术性能指标中，标尺示值范围与计量器具测量范围有何区别？标尺刻度间距、标尺分度值和灵敏度三者不何区别？示值误差与测量重复性有何区别？并举例说明。

第一章什么叫互换性？为什么说互换性已成为现代机械制造业中一个普遍遵守原则？答：（1）互换性是指机器零件（或部件）相互之间可以代换且能保证使用要求的一种特性。

（2）因为互换性对保证产品质量，提高生产率和增加经济效益具有重要意义，所以互换性已成为现代机械制造业中一个普遍遵守的原则。

1-2 按互换程度来分，互换性可分为哪两类？它们有何区别？各适用于什么场合？答：（1）按互换的程来分，互换性可以完全互换和不完全互换。

（2）其区别是：a、完全互换是一批零件或部件在装配时不需分组、挑选、调整和修配，装配后即能满足预定要求。

而不完全互换是零件加工好后，通过测量将零件按实际尺寸的大小分为若干组，仅同一组内零件有互换性，组与组之间不能互换。

b、当装配精度要求较高时，采用完全互换将使零件制造精度要求提高，加工困难，成本增高；而采用不完全互换，可适当降低零件的制造精度，使之便于加工，成本降低。

（3）适用场合：一般来说，使用要求与制造水平，经济效益没有矛盾时，可采用完全互换；反之，采用不完全互换。

1-3．什么叫公差、检测和标准化？它们与互换性有何关系？答：（1）公差是零件几何参数误差的允许范围。

（2）检测是兼有测量和检验两种特性的一个综合鉴别过程。

（3）标准化是反映制定、贯彻标准的全过程。

（4）公差与检测是实现互换性的手段和条件，标准化是实现互换性的前提。

1-4．按标准颁布的级别来分，我国的标准有哪几种？答：按标准颁布的级别来分，我国标准分为国家标准、行业标准、地方标准和企业标准。

1-5．什么叫优先数系和优先数？答：（1）优先数系是一种无量纲的分级数值，它是十进制等比数列，适用于各种量值的分级。

（2）优先数是指优先数系中的每个数。

1-7．下面两列数据属于哪种系列？公比为多少？机床主轴转速为200，250，315，400，500，630，、、、单位r/min （2）表面粗糙度R的基本系列为0.012,0.025,0.050,0.100,0.20,、、、，单位为um。

第一部分：本部分为闭卷考试内容，考试时间为50分钟一、判断题(试判断下列各小题中的叙述是否正确， 正确的请在题后的括号中打V,错误的打x,每题 1 分，计15分)2. 基本尺寸是设计时确定的尺寸，因而零件的实际尺寸越接近基本尺寸，其加工误差就越 小( )3.尺寸公差是尺寸允许的变动量，因而当零件的实际尺寸等于其基本尺寸时，其尺寸公差 为 零。

()4. 若某平面的平面度误差f=0.05mm ，则它对另一基准平面的平行度误差一定不小于0.05mm 。

( )1.优先数系 R5中的项值(优先数)包含在 R10 系列中5.公差原则中的独立原则，只有在形位精度要求高的情况下采用。

( )6.基孔制间隙配合中最小间隙的大小只与轴的基本偏差有关，而最大间隙的大小还与孔、轴的公差等级有关。

( )7.用通用计量器具验收工件时，安全裕度 A 0使工件的生产公差缩小了，有利于保证产品质量。

( )8.评定直线度误差，采用两端点连线法所得到的误差一定大于或者等于采用最小区域法所得到的误差值。

( )9.采用最小实体要求时，当被测要素的实际尺寸偏离其最小实体尺寸时，允许相应的形位误差超出所给出的形位公差值。

( )10.表面粗糙度数值小的表面，一般其尺寸公差等级也高。

（）11.滚动轴承内圈或外圈受循环负荷时，应选择较紧的配合。

（）12.普通螺纹的精度等级是根据公差等级的高低划分的。

（）13.对于普通螺纹，其实际中径、螺距和牙形半角都必须合格，螺纹才合格。

（）14.控制齿厚偏差是为了保证齿轮传动侧隙。

（）15.公法线长度变动误差和公法线平均长度偏差都是用来保证齿轮传递运动准确性。

（）二、填空题(请将以下各小题答案按序号填写在本页下方相应的横线上，每空分，计25分)1.显微镜的物镜放大倍率有、、4、、10、16、25、40、63、100，它们属(1) 优先数系系列。

2.我国技术标准分为(2) 、(3) 、(4) 、和 (5) 四级。

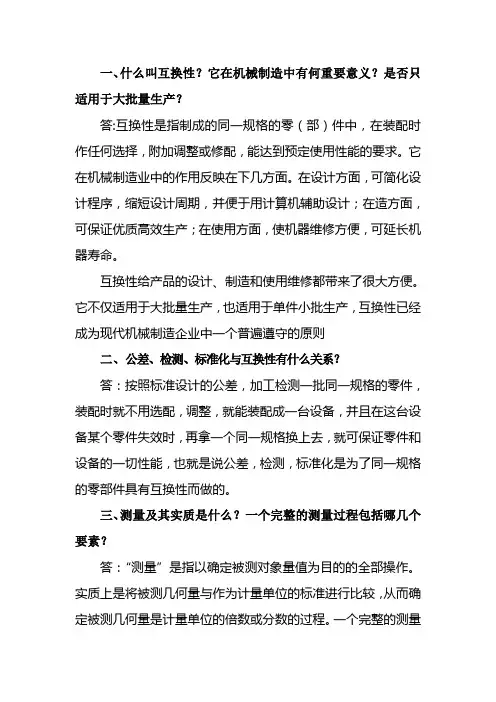

一、什么叫互换性？它在机械制造中有何重要意义？是否只适用于大批量生产？答:互换性是指制成的同一规格的零（部）件中，在装配时作任何选择，附加调整或修配，能达到预定使用性能的要求。

它在机械制造业中的作用反映在下几方面。

在设计方面，可简化设计程序，缩短设计周期，并便于用计算机辅助设计；在造方面，可保证优质高效生产；在使用方面，使机器维修方便，可延长机器寿命。

互换性给产品的设计、制造和使用维修都带来了很大方便。

它不仅适用于大批量生产，也适用于单件小批生产，互换性已经成为现代机械制造企业中一个普遍遵守的原则二、公差、检测、标准化与互换性有什么关系？答：按照标准设计的公差，加工检测一批同一规格的零件，装配时就不用选配，调整，就能装配成一台设备，并且在这台设备某个零件失效时，再拿一个同一规格换上去，就可保证零件和设备的一切性能，也就是说公差，检测，标准化是为了同一规格的零部件具有互换性而做的。

三、测量及其实质是什么？一个完整的测量过程包括哪几个要素？答：“测量”是指以确定被测对象量值为目的的全部操作。

实质上是将被测几何量与作为计量单位的标准进行比较，从而确定被测几何量是计量单位的倍数或分数的过程。

一个完整的测量过程应包括测量对象、计量单位、测量方法和测量精度四个方面要素。

四、什么是尺寸传递系统？为什么要建立尺寸传递系统？答：一套从长度的最高基准到被测工件的严密而完整的长度量值传递系统就是尺寸传递系统。

为了保证量值统一，把量度基准和量值准确传递到生产中应用的计算器具和工件上去。

五、对某一尺寸进行等精度测量100次，测得值最大为50.015mm，最小为49.985mm。

假设测量误差符合，正态分布，求测得值落在49.995到50.010mm之间的概率是多少？答：最大为50.015 最小是49.985 可以判断均值u=50.000按照3σ法则0.015=3σσ=0.005P（49.995<X<50.010）=fai （50.010-50.000）/σ-fai （49.995-50.000）/σ=fai（2）-fai（-1）=fai（2）+fai（1）-1=0.9772+0.8413-1=0.8185六、基本尺寸、极限尺寸、极限偏差和尺寸公差的含义是什么？他们之间的互相关系如何？在公差带图解上怎样表示？答：公差基本术语的含义（1）基本尺寸；设计时给定的尺寸，称为基本尺寸。

一、是非题1.对2 对3错4错5错6错7对8错9错10错11对12错13错14对1、某圆柱面的圆柱度公差为0.03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0.03mm。

（）2、圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

（）3、过渡配合可能有间隙，也可能有过盈，因此，过渡配合可以算间隙配合，也可以算过盈配合。

（）4、基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。

（）5、跳动公差带不可以综合控制被测要素的位置、方向和形状。

（）6、齿轮传动的振动和噪声是由于齿轮传递运动的不准确性引起的。

（）7、零件的加工难易程度取决于公差等级的高低，与基本偏差无关。

（）8、基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

（）9、滚动轴承内圈与轴的配合，采用基轴制。

（）10、未注公差尺寸即对该尺寸无公差要求。

（）11、基本偏差决定公差带的位置。

（）12、对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值（）13、当包容要求用于单一要素时，被测要素必须遵守最大实体实效边界。

（）14、可逆要求应用于最大实体要求时，当其形位误差小于给定的形位公差，允许实际尺寸超出最大实体尺寸。

（）二、选择题1.C2.D3.B4.C5.C6.D7.B8.C9.D 10.D 11.D 12.B 13.B 14.A 15.C 1、φ30g6与φ30g7两者的区别在于（）。

A．基本偏差不同B．下偏差相同，而上偏差不同C．上偏差相同，而下偏差不同D．公差值相同2、形位公差带的形状决定于（）A．形位公差特征项目B．形位公差标注形式C．被测要素的理想形状D．被测要素的理想形状、形位公差特征项目和标注形式3、在图样上标注形位公差要求，当形位公差前面加注Φ时，则被测要素的公差带形状应为（）。

A．两同心圆B．圆形或圆柱形C．两同轴线圆柱面D．圆形、圆柱形或球形4、径向全跳动公差带的形状和（）公差带的形状相同。

08春期《互换性与测量技术基础》课程期末复习指导重庆远程导学中心理工导学部修订时间2008年6月第一部份课程考核说明1．考核目的考核学生对互换性与测量技术基础的基本理论、基本计算方法的理解和实际的计算分析能力。

2．考核方式闭卷，笔试，90分钟3．命题依据本课程的命题依据是《互换性与测量技术基础》课程的教学大纲、教材、实施意见。

4．考试要求本课程的考试重点包括基本知识和应用能力两个方面，主要考核学生对互换性与测量技术基础的基本理论、基本计算方法的理解和对实际问题的计算分析能力。

5．考题类型及比重考题类型及分数比重大致为：选择题(30%)；填空题(30%)；判断题(10%)；计算题（20%），标注题（10％）。

6、适用范围、教材本课程期末复习指导适用范围为成人专科机械制造专业的必修课程。

考试命题的主教材：，《互换性原理与测量技术基础》，刘巽尔主编，中央广播电视大学出版社出版。

第二部份期末复习重点范围第一章：绪论一、重点名词完全互换不完全互换二、重点掌握/熟练掌握1.应从装配这程中三个不同阶段（装配前、装配时、装配后）的要求全面理解换性的含义。

三、一般掌握1.我国标准化和计量测试工作的概况可作一般了解。

第二章：基本术语和定义一、重点名词孔轴二、重点掌握/熟练掌握1.掌握孔和轴的概念；2.掌握有关“尺寸”的素语；3.掌握有关“偏差”的术语；4.掌握有关“公差”的概念，分清它与极限偏的区别与联系。

5.掌握公差带（尺寸公差带）的概念，熟悉掌握公差带的画法；6.掌握有关“配合”的概念；⑺孔、轴的尺寸合格与结合的合用是两个不同的概念，应注意区分。

三、一般掌握无第三章：测量技术基础一、重点名词测量误差随机误差二、重点掌握/熟练掌握1.掌握量块的特性及量块的组合方法；2.掌握各种测量分类法的特点；3.掌握计量器具的分类及其技术性能指标。

4.掌握测量误差的含义及其表示法；5.掌握测量误差的基本类型及其处理原则；6.掌握随机误差的概念及测量结果的表示法；7.掌握测量误差的合成。
