建筑基桩检测技术规范7钻芯法

中华人民共和国行业标准建筑基桩检测技术规范JGJ 106-2003条文说明前言《建筑基桩检测技术规范》JGJ 106—2003，经建设部2003年3月27日以第133号公告批准、发布。

为便于广大检测、设计、施工、科研、学校等单位的有关人员在使用本标准时能正确理解和执行条文规定，《建筑基桩检测技术规范》编制组按章、节、条顺序编制了本规范的条文说明，供国内使用者参考。

在使用中如发现本条文说明有不妥之处，请将意见函寄中国建筑科学研究院（地址：北京市北三环东路30号；：100013）。

1 总则1.0.1 工业与民用建筑中的质量问题和重大质量事故多与基础工程质量有关，其中有不少是由于桩基工程的质量问题，而直接危及主体结构的正常使用与安全。

我国每年的用桩量超过300万根，其中沿海地区和长江中下游软土地区占70%～80%。

如此大的用桩量，如何保证质量，一直倍受建设、施工、设计、勘察、监理各方以及建设行政主管部门的关注。

桩基工程除因受岩土工程条件、基础与结构设计、桩土体系相互作用、施工以及专业技术水平和经验等关联因素的影响而具有复杂性外，桩的施工还具有高度的隐蔽性，发现质量问题难，事故处理更难。

因此，基桩检测工作是整个桩基工程中不可缺少的重要环节，只有提高基桩检测工作的质量和检测评定结果的可靠性，才能真正做到确保桩基工程质量与安全。

20世纪80年代以来，我国基桩检测技术、特别是基桩动测技术得到了飞速发展。

从国内外基桩检测实践看，如果不将动测法作为质量普查和承载力判定的补充手段，很难在人力和物力上对桩基工程质量进行有效的检测和评价。

因此，利用理论和实践渐趋成熟的动测技术势在必行。

但同时应注意，与常规的直接法（静载法、钻芯法）相比，动测法对检测人员的经验与理论水平要求高。

况且，动测法在国内起步近三十年，但推广应用才十年，仍属发展中的技术，经验和理论有待进一步积累和完善。

目前，国内有关基桩检测的标准虽已形成初步系列，但这些标准只针对一类检测方法单独制定，有关设计规范对基桩检测的规定比较原则，主要侧重于为桩基设计提供依据。

《建筑基桩检测技术规范》资料编号：JGJ106中华人民共和国行业标准Technical code for testing of buildingfoundation pilesJGJ 106 —J 256 —中华人民共和国行业标准Technical code for testing of building foundation piles JGJ 106 —批准部分：中华人民共和国建设部实施日期：年7 月1 日中华人民共和国建设部公告第133 号《建筑基桩检测技术规范》的公告:现批准《建筑基桩检测技术规范》为行业标准，编号为JGJ106 —，自年7月1 日起实施。

其中，第3.1.1 、4.3.5 、4.4.4 、6.4.6 、8.4.7 、9.2.3 、9.2.4，9.4.2 、9.4.5 、9.4.15 条为强制性条文，必须严格执行。

原行业标准《基桩高应变动力检测规程》JGJ1O6 —97 同时废除。

本规程由建设部标准定额研究所组织中国建筑工业出版社出版刊行。

中华人民共和国建设部年3 月21 日前言根据建设部建标[2000 ]284 号文的要求，规范编制组经过广泛调查研究，认真总结国内外桩基工程基桩检测的实践经验和科研功效，并在广泛征求意见的基础上，制定了本规范。

本规范的主要技术内容是：总则、术语和符号、基本规定、单桩竖向抗压静载试验、单桩竖向抗拔静载试验、单桩水平静载试验、钻芯法、低应变法、高应变法、声波透射法等。

本规范由建设部担任管理和对强制性条文的解释，由主编单位担任具体技术内容的解释。

本规范主编单位：中国建筑科学研究院（地址：北京市北三环东路30 号；邮编：100013）本规范介入编写单位：建筑科学研究院上海港湾工程设计研究院冶金工业工程质量监督总站检测中心中国科学院武汉岩土力学研究所深圳市勘察研究院建设科学研究院建筑工程质量检验测试中心站建筑科学研究院上海市建筑科学研究院本规范主要起草人：陈凡徐天平朱光裕钟冬波刘明贵刘金砺叶万灵滕延京李年夜展刘艳玲关立军李荣强王敏权陈久照赵海生柳春季沧江1 总则................................................. (8)2 术语、符号................................................. . (9)2.1 术语 ................................................ .. (9)2.2 符号................................................. (10)3 基本规定................................................. .. (13)3.1 检测办法和内容 (13)3.2 检测工作法度 (1)43.3 检测数量.................................................3.4 验证与扩年夜检测 (17)3.5 检测结果评价和检测陈述 (18)3.6 检测机构和检测人员 (19)4 单桩竖向抗压静载试验 (20)4.1 适用规模................................................. (20)4.2 设备仪器及其装置 (20)4.3 现场检测................................................. (21)4.4 检测数据的阐发与判定 (23)5 单桩竖向抗拔静载试验 (25)5.1 适用规模.................................................5.2 设备仪器及其装置 (25)5.3 现场检测................................................. (25)5.4 检测数据的阐发与判定 (26)6 单桩水平静载试验 (28)6.1 适用规模................................................. (28)6.2 设备仪器及其装置 (28)6.3 现场检测................................................. (29)6.4 检测数据的阐发与判定 (29)7 钻芯法................................................. . (32)7.1 适用规模................................................. (32)7.2 设备................................................. (32)7.3 现场操纵................................................. (32)7.4 芯样试件截取与加工 (33)7.5 芯样试件抗压强度试验 (34)7.6 检测数据的阐发与判定 (34)8 低应变法................................................. .. (37)8.1 适用规模................................................. (37)8.2 仪器设备................................................. (37)8.3 现场检测................................................. (37)8.4 检测数据的阐发与判定 (38)9 高应变法................................................. .. (41)9.1 适用规模................................................. (41)9.2 仪器设备................................................. (41)9.3 现场检测................................................. (41)9.4 检测数据的阐发与判定 (43)10 声波透射法................................................. ..4810.1 适用规模................................................. ..4810.2 仪器设备................................................. ..4810.3 现场检测................................................. ..4810.4 检测数据的阐发与判定 (49)附录 A 桩身内力测试 (54)附录 B 混凝土桩桩头处理 (59)附录 C 静载试验记录表 (60)附录 D 钻芯法检测记录表 (61)附录 E 芯样试件加工和丈量 (63)附录 F 高应变法传感器装置 (64)附录G 试打桩与打桩监控 (66)G.1 试打桩................................................. .. (66)G.2 桩身锤击应力监测 (66)G.3 锤击能量监测 (6)7附录H 声测管埋设要点 (68)本规范用词说明................................................. .691 总则1.0.1 为了确保基桩检测工作质量，统一基桩检测办法，为设计和施工验收提供可靠依据，使基桩质量检测工作合适平安适用、技术先进、数据准确、正确评价的要求，制定本规范。

本规范由建设部负责管理和对强制性条文的解释，由主编单位负责具体技术内容的 解释。
本规范主编单位：中国建筑科学研究院（地址：北京市北三环东路 30 号；邮编： 100013）
本规范参加编写单位：广东省建筑科学研究院 上海港湾工程设计研究院 冶金工业工程质量监督总站检测中心 中国科学院武汉岩土力学研究所 深圳市勘察研究院 辽宁省建设科学研究院 河南省建筑工程质量检验测试中心站 福建省建筑科学研究院 上海市建筑科学研究院
中华人民共和国行业标准
建筑基桩检测技术规范
Technical code for testing of building foundation piles JGJ 106—2003 J 256—2003
2003 北 京
第1页
中华人民共和国行业标准
建筑基桩检测技术规范
Technical code for testing of building foundation piles JGJ 106—2003
第5页
6.4 检测数据的分析与判定 .......................................... 29 7 钻芯法 ........................................................... 32
7.1 适用范围 ...................................................... 32 7.2 设 备 ....................................................... 32 7.3 现场操作 ...................................................... 32 7.4 芯样试件截取与加工 ............................................ 33 7.5 芯样试件抗压强度试验 .......................................... 34 7.6 检测数据的分析与判定 .......................................... 34 8 低应变法 ......................................................... 37 8.1 适用范围 ...................................................... 37 8.2 仪器设备 ...................................................... 37 8.3 现场检测 ...................................................... 37 8.4 检测数据的分析与判定 .......................................... 38 9 高应变法 ......................................................... 41 9.1 适用范围 ...................................................... 41 9.2 仪器设备 ...................................................... 41 9.3 现场检测 ...................................................... 41 9.4 检测数据的分析与判定 .......................................... 43 10 声波透射法 ...................................................... 48 10.1 适用范围 ..................................................... 48 10.2 仪器设备 ..................................................... 48 10.3 现场检测 ..................................................... 48 10.4 检测数据的分析与判定 ......................................... 49 附录 A 桩身内力测试 ................................................. 54 附录 B 混凝土桩桩头处理 ............................................. 59 附录 C 静载试验记录表 ............................................... 60

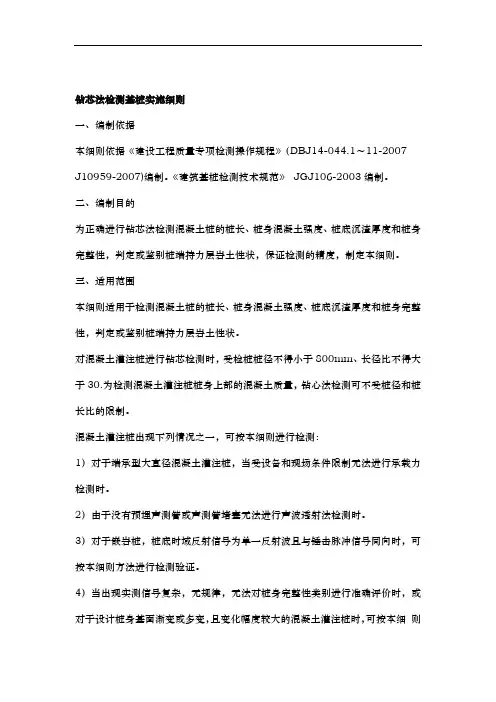

钻芯法检测基桩实施细则一、编制依据本细则依据《建设工程质量专项检测操作规程》（DBJ14-044.1～11-2007 J10959-2007)编制。

《建筑基桩检测技术规范》JGJ106-2003编制。

二、编制目的为正确进行钻芯法检测混凝土桩的桩长、桩身混凝土强度、桩底沉渣厚度和桩身完整性，判定或鉴别桩端持力层岩土性状，保证检测的精度，制定本细则。

三、适用范围本细则适用于检测混凝土桩的桩长、桩身混凝土强度、桩底沉渣厚度和桩身完整性，判定或鉴别桩端持力层岩土性状。

对混凝土灌注桩进行钻芯检测时，受检桩桩径不得小于800mm、长径比不得大于30.为检测混凝土灌注桩桩身上部的混凝土质量，钻心法检测可不受桩径和桩长比的限制。

混凝土灌注桩出现下列情况之一，可按本细则进行检测：1）对于端承型大直径混凝土灌注桩，当受设备和现场条件限制无法进行承载力检测时。

2）由于没有预埋声测管或声测管堵塞无法进行声波透射法检测时。

3）对于嵌岩桩，桩底时域反射信号为单一反射波且与锤击脉冲信号同向时，可按本细则方法进行检测验证。

4）当出现实测信号复杂，无规律，无法对桩身完整性类别进行准确评价时，或对于设计桩身基面渐变或多变，且变化幅度较大的混凝土灌注桩时，可按本细则对桩进行检测验证。

．5）对低应变法检测中不能明确完整性类别的桩或Ⅲ类桩，可据情况，按本细则进行验证检测。

6）当采用低应变法、声波透射法抽检桩身完整性所发现的Ⅲ、Ⅳ类桩之和大于抽检桩数的20%时，可按本细则方法，在未检桩中继续扩大抽检。

四、操作人员检测人员应经过培训，通过国家认证的专项检测考试，具有相应的资质。

五、仪器设备钻取芯样及芯样加工的主要设备、仪器均应有产品合格证。

1、钻芯机1.1钻芯机应具有足够的刚度，操作灵活，固定和移动方便，并应有水冷却系统。

1.2钻取芯样时宜采用金刚石或人造金刚石薄壁钻头。

钻头胎体不得有肉眼可见的裂缝、缺边、少角、倾斜及喇叭口变形。

钻头胎体对刚体的同心度偏差不得大于0.3mm，钻头的径向跳动不大于1.5mm。
