修订内容1 进一步明确基桩检测方法选择原则及抽检数量的规定；3.1.1 基桩检测可分为施工前为设计提供依据的试验桩检测和施工后为验收提供依据的工程桩检测。
基桩检测应根据检测目的、检测方法的适应性、桩基的设计条件、成桩工艺等，按表3.1.1合理选择检测方法。
当通过两种或两种以上检测方法的相互补充、验证，能有效提高基桩检测结果判定的可靠性时，应选择两种或两种以上的检测方法。
3.3.1为设计提供依据的试验桩检测应依据设计确定的基桩受力状态，采用相应的静载试验方法确定单桩极限承载力，检测数量应满足设计要求，且在同一条件下不应少于3根；当预计工程桩总数小于50根时，检测数量不应少于2根。
3.3.3混凝土桩的桩身完整性检测方法选择，应符合本规范第3.1.1条的规定；当一种方法不能全面评价基桩完整性时，应采用两种或两种以上的检测方法，检测数量应符合下列规定：1建筑桩基设计等级为甲级，或地基条件复杂、成桩质量可靠性较低的灌注桩工程，检测数量不应少于总桩数的30%，且不应少于20根；其他桩基工程，检测数量不应少于总桩数的20%，且不应少于10根；2除符合本条上款规定外，每个柱下承台检测桩数不应少于1根；3大直径嵌岩灌注桩或设计等级为甲级的大直径灌注桩，应在本条第1～2款规定的检测桩数范围内，按不少于总桩数10%的比例采用声波透射法或钻芯法检测；4 当符合本规范第3.2.6条第1～2款规定的桩数较多，或为了全面了解整个工程基桩的桩身完整性情况时，宜增加检测数量。
对干作业挖孔桩和单节预制桩，数量可减半。
——取消3.3.4当符合下列条件之一时，应采用单桩竖向抗压静载试验进行承载力验收检测：1设计等级为甲级的桩基；2施工前未按本规范第3.3.1条进行单桩静载试验的工程；3施工前进行了单桩静载试验，但施工过程中变更了工艺参数或施工质量出现了异常；4地基条件复杂、桩施工质量可靠性低；5本地区采用的新桩型或新工艺；6 施工过程中产生挤土上浮或偏位的群桩。
jgj106-2014 建筑基桩检测技术规范一、适用范围本技术规范适用于建筑施工中的基桩施工及基桩检测。
二、术语定义1. 基桩：指建筑施工过程中钻机钻获的土基体，且随施工阶段的变化不断受到破坏的土质。
2. 基桩检测：指按照建筑施工调查报告要求，通过在钻孔中插入不同规格探针，测量孔道内基桩壁面余量以及孔道深度等参数，以验证施工质量状况的行为。
3. 预钻预测：指在施工过程中，根据钻取的土层情况，对将要钻取的土层类型和体积，进行合理预测，以优化施工进度的行为。
三、施工准备1. 搭建保护措施：施工方根据实际情况要求，搭建规范的防护墙，并完成各种安全措施，以保障施工人员的安全和施工现场的完成。
2. 质量检查：施工方应当检查各种施工材料和设备，以确保施工过程中质量控制措施的落实并达到规范要求。
四、施工步骤1. 预钻预测：钻孔负责人根据场地现状及先前施工进度表，对接下来钻进的土层，进行科学预测，合理判定预钻深度，在合理范围内优化施工进程，以确保施工完成。
2. 计算余量：施工方应当首先确定钻孔的深度及各孔道余量，根据计算结果进行基桩安装，让基桩表面平整并能达到规范能提供的安全作用。
3. 离心加固：基桩表面安装完毕后，需对基桩表面进行离心加固，以减少基桩内部土层及其两侧土层的渗水弱化作用。
4. 检测：施工完毕后，基桩孔道应当按照设计要求，逐一进行内部检测，以确定检测参数是否符合规范要求。
五、安全措施1. 工作人员应当熟悉施工现场，熟悉钻孔设备的操作，准确掌握提供的设计要求，以确保工作安全。
2. 施工现场应当设置安全距离，以确保施工人员和次级责任人的安全，并避免施工过程中产生的不必要损失。
3. 对基桩检测过程中提取的土样及检测仪器等需要进行消毒处理，以避免污染环境及就地施工安全。
4. 施工中所有设备和土壤样本都必须严格管理，以保证后期质量检测的准确度。
六、检查和评价1. 基桩检测过程中，应当根据施工文件内提供的参数，加强基桩检测参数的把控，以确保建筑物正确使用能达到设计要求并不致有安全隐患。
JGJ106-2014建筑基桩检测技术规范应知条文必会条文（1）2.1.2 桩身完整性：反映桩身截面尺寸相对变化、桩身材料密实性和连续性的综合定性指标。
（2）2.1.6 低应变法：采用低能量瞬态或稳、态方式在桩顶激振，实测桩顶部的速度时程曲线，或在实测桩顶部的速度时程曲线同时，实测桩顶部的力时程曲线。
通过波动理论的时域分析或频域分析，对桩身完整性进行判定的检测方法。
（3）2.1.8 声波透射法：在预埋声测管之间发射并接收声波，通过实测声波在混凝土介质中传播的声时、频率和波幅衰减等声学参数的相对变化，对桩身完整性进行检测的方法。
（4）3.1.2 当设计有要求或有下列情况之一时，施工前应进行试验桩检测并确定单桩极限承载力:1 设计等级为甲级的桩基;2 无相关试桩资料可参考的设计等级为乙级的桩基;3 地基条件复杂、基桩施工质量可靠性低;4 本地区采用的新桩型或采用新工艺成桩的桩基。
（5）3.1.3 施工完成后的工程桩应进行单桩承载力和桩身完整性检测。
（6）3.2.3 检测方案的内容宜包括:工程概况、地基条件、桩基设计要求、施工工艺、检测方法和数量、受检桩选取原则、检测进度以及所需的机械或人工配合。
（7）3.2.5 基桩检测开始时间应符合下列规定: （1）4.3.4 为设计提供依据的单桩竖向抗压静载试验应采用慢速维持荷载法。
（2）9.2.3 高应变检测专用锤击设备应具有稳固的导向装置。
重锤应形状对称，高径(宽)比不得小于1。
（3）9.2.5 采用高应变法进行承载力检测时，锤的重量与单桩竖向抗压承载力特征值的比值不得小于0.02。
（4）9.4.5 高应变实测的力和速度信号第一峰起始段不成比例时，不得对实测力或速度信号进行调整。
1 当采用低应变法或声波透射法检测时，受检桩混凝土强度不应低于设计强度的70% ，且不应低于15MPa;2 当采用钻芯法检测时，受检桩的混凝土龄期应达到28d，或受检桩同条件养护试件强度应达到设计强度要求;3 承载力检测前的休止时间，除应符合本条第 2 款的规定外，当无成熟的地区经验时，尚不应少于表3.2.5 规定的时间。

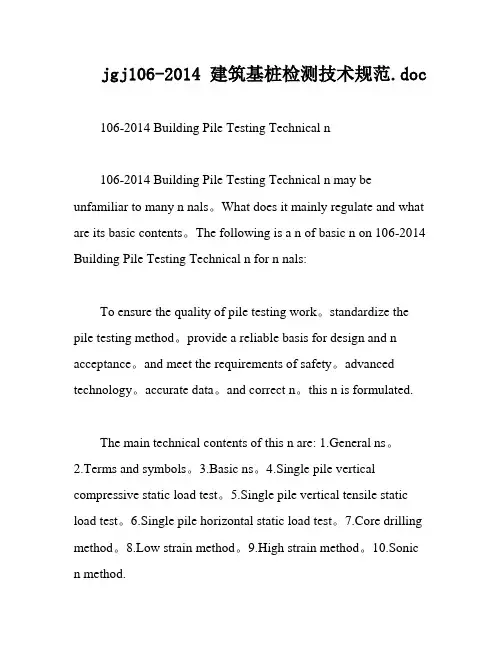

jgj106-2014 建筑基桩检测技术规范.doc106-2014 Building Pile Testing Technical n106-2014 Building Pile Testing Technical n may be unfamiliar to many n nals。
What does it mainly regulate and what are its basic contents。
The following is a n of basic n on 106-2014 Building Pile Testing Technical n for n nals:To ensure the quality of pile testing work。
standardize the pile testing method。
provide a reliable basis for design and n acceptance。
and meet the requirements of safety。
advanced technology。
accurate data。
and correct n。
this n is formulated.The main technical contents of this n are: 1.General ns。
2.Terms and symbols。
3.Basic ns。
4.Single pile vertical compressive static load test。
5.Single pile vertical tensile static load test。
6.Single pile horizontal static load test。
7.Core drilling method。
8.Low strain method。
9.High strain method。

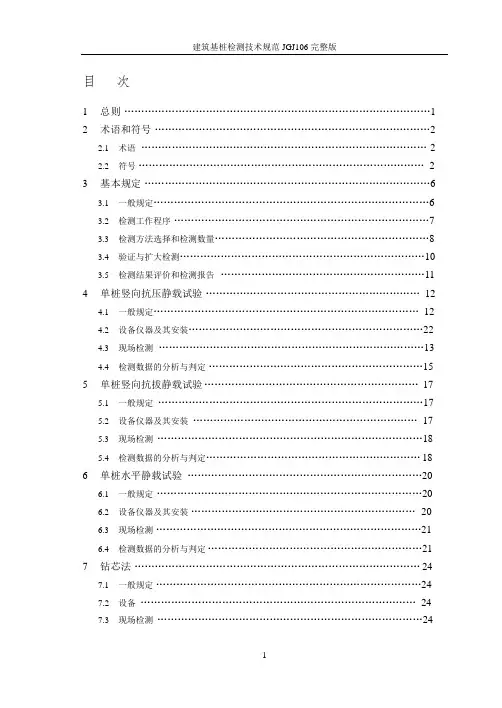

目次1总则 (1)2术语和符号 (2)2.1术语 (2)2.2符号 (2)3基本规定 (6)3.1一般规定 (6)3.2检测工作程序 (7)3.3检测方法选择和检测数量 (8)3.4验证与扩大检测 (10)3.5检测结果评价和检测报告 (11)4单桩竖向抗压静载试验 (12)4.1一般规定 (12)4.2设备仪器及其安装 (22)4.3现场检测 (13)4.4检测数据的分析与判定 (15)5单桩竖向抗拔静载试验 (17)5.1一般规定 (17)5.2设备仪器及其安装 (17)5.3现场检测 (18)5.4检测数据的分析与判定 (18)6单桩水平静载试验 (20)6.1一般规定 (20)6.2设备仪器及其安装 (20)6.3现场检测 (21)6.4检测数据的分析与判定 (21)7钻芯法 (24)7.1一般规定 (24)7.2设备 (24)7.3现场检测 (24)7.4芯样试件截取与加工 (25)7.5芯样试件抗压强度试验 (25)7.6检测数据的分析与判定 (26)8低应变法 (29)8.1一般规定 (29)8.2仪器设备 (29)8.3现场检测 (29)8.4检测数据的分析与判定 (30)9高应变法 (33)9.1一般规定 (33)9.2仪器设备 (33)9.3现场检测 (33)9.4检测数据的分析与判定 (35)10声波透射法 (40)10.1一般规定 (40)10.2仪器设备 (40)10.3声测管埋设 (40)10.4现场检测 (41)10.5 检测数据的分析与判定 (42)附录A 桩身内力测试 (48)附录B 混凝土桩桩头处理 (51)附录C 静载试验记录表 (52)附录D 钻芯法检测记录表 (53)附录E 芯样试件加工和测量 (54)附录F 高应变法传感器安装 (55)附录G试打桩与打桩监控 (57)本规范用词说明 (59)引用标准名录 (60)附：条文说明 (61)1总则1.0.1为了在基桩检测中贯彻执行国家的技术经济政策，做到安全适用、技术先进、数据准确、正确评价，为设计和施工验收提供可靠依据，制定本规范。

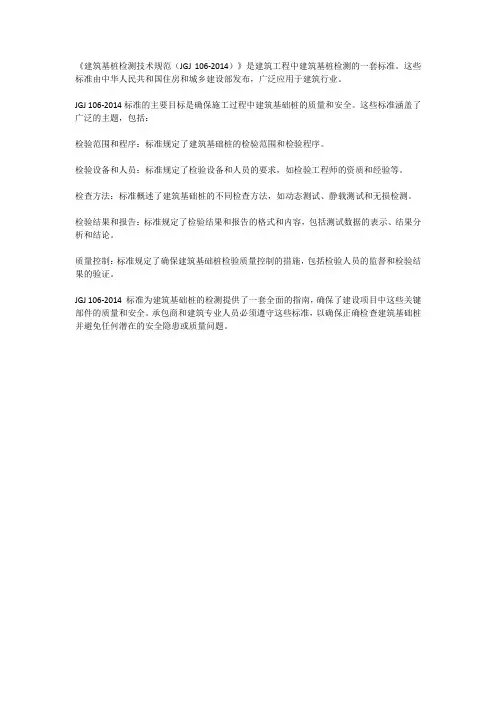

《建筑基桩检测技术规范（JGJ 106-2014）》是建筑工程中建筑基桩检测的一套标准。
这些标准由中华人民共和国住房和城乡建设部发布，广泛应用于建筑行业。
JGJ 106-2014标准的主要目标是确保施工过程中建筑基础桩的质量和安全。
这些标准涵盖了广泛的主题，包括：
检验范围和程序：标准规定了建筑基础桩的检验范围和检验程序。
检验设备和人员：标准规定了检验设备和人员的要求，如检验工程师的资质和经验等。
检查方法：标准概述了建筑基础桩的不同检查方法，如动态测试、静载测试和无损检测。
检验结果和报告：标准规定了检验结果和报告的格式和内容，包括测试数据的表示、结果分析和结论。
质量控制：标准规定了确保建筑基础桩检验质量控制的措施，包括检验人员的监督和检验结果的验证。
JGJ 106-2014 标准为建筑基础桩的检测提供了一套全面的指南，确保了建设项目中这些关键部件的质量和安全。
承包商和建筑专业人员必须遵守这些标准，以确保正确检查建筑基础桩并避免任何潜在的安全隐患或质量问题。
中华人民共和国住房和城乡建设部公告第384号住房城乡建设部关于发布行业标准《建筑基桩检测技术规范》的公告现批准《建筑基桩检测技术规范》为行业标准，编号为JGJ 106-2014，自2014年10月1日起实施。
其中，第4.3.4、9.2.3、9.2.5和9.4.5条为强制性条文，必须严格执行。
原《建筑基桩检测技术规范》JGJ 106-2003同时废止。
本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。
中华人民共和国住房和城乡建设部 2014年4月16日中华人民共和国行业标准建筑基桩检测技术规范Technical code for testing of building foundation pilesJGJ106-2014前言根据住房和城乡建设部《关于印发<2010年工程建设标准规范制订、修订计划>的通知》(建标[2010]43号)的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国外先进标准，并在广泛征求意见的基础上，修订了《建筑基桩检测技术规范》JGJ 106-2003。
本规范主要技术内容是：1.总则；2.术语和符号；3.基本规定；4.单桩竖向抗压静载试验；5.单桩竖向抗拔静载试验；6.单桩水平静载试验；7.钻芯法；8.低应变法；9.高应变法；10.声波透射法。
本规范修订的主要技术内容是：1.取消了工程桩承载力验收检测应通过统计得到承载力特征值的要求；2.修改了抗拔桩验收检测实施的有关要求；3.修改了水平静载试验要求以及水平承载力特征值的判定方法；4.补充、修改了钻芯法桩身完整性判定方法；5.增加了低应变法检测时应进行辅助验证检测的要求；6.取消了高应变法对动测承载力检测值进行统计的要求；7.补充、修改了声波透射法现场测试和异常数据剔除的要求；8.增加了采用变异系数对检测剖面声速异常判断概率统计值进行限定的要求；9.修改了声波透射法多测线、多剖面的空间关联性判据；10.增加了滑动测微计测量桩身应变的方法。
声波透射法检测标准及判定方法试验执行中华人民共和国行业标准《建筑基桩检测技术规范》JGJ 106-2014。
桩身的完整性类别应结合桩身缺陷处声测线的声学特征、缺陷的空间分布范围，按照下列两表所列特征进行综合判定。
桩身完整性分类表表1桩身完整性类别分类原则Ⅰ类桩桩身完整Ⅱ类桩桩身有轻微缺陷, 不会影响桩身结构承载力的正常发挥Ⅲ类桩桩身有明显缺陷, 对桩身结构承载力有影响Ⅳ类桩桩身存在严重缺陷桩身完整性判定表2类别特征Ⅰ所有声测线声学参数无异常，接收波形正常；存在声学参数轻微异常、波形轻微畸变的异常声测线，异常声测线在任意检测剖面的任一区段内纵向不连续分布，且在任一深度横向分布的数量小于检测剖面数量的50%Ⅱ存在声学参数轻微异常、波形轻微畸变的异常声测线，异常声测线在一个或多个检测剖面的一个或多个检测剖面的一个或多个区段内纵向连续分布，或在一个或多个深度横向分布的数量大于或等于检测剖面数量的50%；存在声学参数明显异常、波形明显畸变的异常声测线，异常声测线在任意检测剖面的任一区段内纵向不连续分布，且在任一深度横向分布的数量小于检测剖面数量的50%Ⅲ存在声学参数明显异常、波形明显畸变的异常声测线，异常声测线在一个或多个检测剖面的一个或多个检测剖面的一个或多个区段内纵向连续分布，但在任一深度横向分布的数量小于检测剖面数量的50%；存在声学参数明显异常、波形明显畸变的异常声测线，异常声测线在任意检测剖面的任一区段内纵向不连续分布，但在一个或多个深度横向分布的数量大于或等于检测剖面数量的50%；存在声学参数严重异常、波形严重畸变或声速低于低限值的异常声测线，异常声测线在任意检测剖面的任一区段内纵向不连续分布，且在任一深度横向分布的数量小于检测剖面数量的50%Ⅳ存在声学参数明显异常、波形明显畸变的异常声测线，异常声测线在一个或多个检测剖面的一个或多个检测剖面的一个或多个区段内纵向连续分布，且在一个或多个深度横向分布的数量大于或等于检测剖面数量的50%；存在声学参数严重异常、波形严重畸变或声速低于低限值的异常声测线，异常声测线在任意检测剖面的一个或多个检测剖面的一个或多个区段内纵向连续分布，或在一个或多个深度横向分布的数量大于或等于检测剖面数量的50%低应变检测标准和判定方法试验执行《基桩低应变动力检测规程》JGJ/T93-95和《建筑基桩检测技术规范》JGJ 106-2014。
目次1总则 (1)2术语和符号 (2)2.1术语 (2)2.2符号 (2)3基本规定 (6)3.1一般规定 (6)3.2检测工作程序 (7)3.3检测方法选择和检测数量 (8)3.4验证与扩大检测 (10)3.5检测结果评价和检测报告 (11)4单桩竖向抗压静载试验 (12)4.1一般规定 (12)4.2设备仪器及其安装 (22)4.3现场检测 (13)4.4检测数据的分析与判定 (15)5单桩竖向抗拔静载试验 (17)5.1一般规定 (17)5.2设备仪器及其安装 (17)5.3现场检测 (18)5.4检测数据的分析与判定 (18)6单桩水平静载试验 (20)6.1一般规定 (20)6.2设备仪器及其安装 (20)6.3现场检测 (21)6.4检测数据的分析与判定 (21)7钻芯法 (24)7.1一般规定 (24)7.2设备 (24)7.3现场检测 (24)7.4芯样试件截取与加工 (25)7.5芯样试件抗压强度试验 (25)7.6检测数据的分析与判定 (26)8低应变法 (29)8.1一般规定 (29)8.2仪器设备 (29)8.3现场检测 (29)8.4检测数据的分析与判定 (30)9高应变法 (33)9.1一般规定 (33)9.2仪器设备 (33)9.3现场检测 (33)9.4检测数据的分析与判定 (35)10声波透射法 (40)10.1一般规定 (40)10.2仪器设备 (40)10.3声测管埋设 (40)10.4现场检测 (41)10.5 检测数据的分析与判定 (42)附录A 桩身内力测试 (48)附录B 混凝土桩桩头处理 (51)附录C 静载试验记录表 (52)附录D 钻芯法检测记录表 (53)附录E 芯样试件加工和测量 (54)附录F 高应变法传感器安装 (55)附录G试打桩与打桩监控 (57)本规范用词说明 (59)引用标准名录 (60)附：条文说明 (61)1总则1.0.1为了在基桩检测中贯彻执行国家的技术经济政策，做到安全适用、技术先进、数据准确、正确评价，为设计和施工验收提供可靠依据，制定本规范。
建筑基桩检测技术规范最新版一说到基桩检测技术规范，相关建筑人士还是比较陌生的，建筑基桩检测技术规范最新版与老版建筑基桩检测技术规范在检测方面有什么规定？以下是为建筑人士整理相关建筑基桩检测技术规范最新版基本资料，具体内容如下：为了便于建筑企业施工人员的规定，下面收集整理相关内容，具体内容如下：《建筑基桩检测技术规范jgj 106-2014》为了确保基桩检测工作质量，统一基桩检测方法，为设计和施工验收提供可靠依据，使基桩质量检测工作符合安全适用、技术先进、数据准确、正确评价的要求，制定本规范。
建筑基桩检测技术规范jgj 106-2014主要修订的内容包括：进一步明确基桩检测方法选择原则及抽检数量的规定；、对验证检测的方式进行了扩充、针对工程桩承载力验收检测，取消了通过统计得到承载力特征值的要求；除抗裂控制条件外，明确了抗拔桩验收检测时施加荷载的最低要求；修改了抗拔桩上拔量观测点的设置要求；等内容：其中对验证检测的方式内容如下：3.4.1 对单桩竖向抗压承载力进行验证时，验证方法应采用单桩竖向抗压静载试验。
3.4.2 桩身浅部缺陷可采用开挖验证。
3.4.3 桩身或接头存在裂隙的预制桩可采用高应变法验证，管桩可采用孔内摄像的方式验证。
3.4.4 单孔钻芯检测发现桩身混凝土存在质量问题时，宜在同一基桩增加钻孔验证，并根据前、后钻芯结果对受检桩重新评价。
3.4.5 对低应变法检测中不能明确桩身完整性类别的桩或Ⅲ类桩，可根据实际情况采用静载法、钻芯法、高应变法、开挖等适宜的方法进行验证检测。
3.4.6 桩身混凝土实体强度可在桩顶浅部钻取芯样验证。
3.4.7 当采用低应变法、高应变法和声波透射法检测桩身完整性发现有Ⅲ、Ⅳ类桩存在，且检测数量覆盖的范围不能为补强或设计变更方案提供可靠依据时，宜采用原检测方法，在未检桩中继续扩大检测。
当原检测方法为声波透射法时，可改用钻芯法。
3.4.8 当单桩承载力或钻芯法检测结果不满足设计要求时，应分析原因并扩大检测。
