《光电检测技术》总复习

光电检测复习资料..简答题1、光电探测器常见的噪声有哪⼏类？分别简要说明。

（1）热噪声：由载流⼦热运动引起的电流起伏或电压起伏成为热噪声，热噪声功率与温度有关( 2)散粒噪声：随机起伏所形成的噪声(3)产⽣--复合噪声：载流⼦浓度起伏引起半导体电导率的起伏，在外加电压下，电导率的起伏是输出电流中带有产⽣--复合噪声(4)1/f噪声：这种噪声功率谱近似与频率成反⽐(5)温度噪声：是由于器件本⾝温度变化引起的噪声2、光电⼆极管与⼀般⼆极管相⽐有什么相同点和不同点？相同点：都是基于PN结的光伏效应⽽⼯作的不同点：（1）就制作衬底材料的掺杂浓度⽽⾔，⼀般⼆极管要⽐光电⼆极管浓度较⾼（2）光电⼆极管的电阻率⽐⼀般⼆极管要⾼（3）普通⼆极管在反向电压作⽤时处于截⽌状态，只能流过微弱的反向电流，光电⼆极管是在反向电压作⽤下⼯作的，（4）光电⼆极管在设计和制作时尽量使PN结的⾯积相对较⼤，以便接收⼊射光。

3、简述光电三极管的⼯作原理。

光电三极管的⼯作原理分为两个过程：⼀是光电转换；⼆是光电流放⼤。

就是将两个pn结组合起来使⽤。

以NPN型光电三极管为例，基极和集电极之间处于反偏状态，内建电场由集电极指向基极。

光照射p区，产⽣光⽣载流⼦对，电⼦漂移到集电极，空⽳留在基极，使基极与发射极之间电位升⾼，发射极便有⼤量电⼦经基极流向集电极，最后形成光电流。

光照越强，由此形成的光电流越4、简述声光相互作⽤中产⽣布喇格衍射的条件以及布喇格衍射的特点。

产⽣布喇格衍射条件：声波频率较⾼，声光作⽤长度L较⼤，光束与声波波⾯间以⼀定的⾓度斜⼊射。

特点：衍射光各⾼级次衍射光将互相抵消，只出现0级和+1级（或 1级）衍射光，合理选择参数，并使超声场⾜够强，可使⼊射光能量⼏乎全部转移到＋1级（或－1级）5、什么是热释电效应？热释电器件为什么不能⼯作在直流状态？热释电效应：热释电晶体吸收光辐射温度改变，温度的变化引起了热电晶体的⾃发极化强度的变化，从⽽在晶体的特定⽅向上引起表⾯电荷的变化，这就是热释电效应。

26、 外差检测：a、外差检测增益高，b、微弱光线下，外差检测表现出十分高的转换 增益，c、光外差检测方式具有天然检测微弱信号的能力。 27、 外差检测输出电流包含有信号光的振幅、 频率和相位的全部信息， 这是直接检测所 做不到的。 28、 信噪比用来衡量其质量的好坏，其灵敏度的高低与此密切相关。 29、 直接检测方法不能改善输入信噪比。 30、 对应检测电路的不同工作状态，频率特性可有不同的简化形式。 31、 在保证所需检测灵敏度的前提下获得最好的线性不失真和频率不失真是光电检测 电路设计的两个基本要求。 32、 检测电路频率特性的设计包括：a、确定信号的频谱分布，b、确定多级光电检测 电路的允许通频带宽和上限截止频率，c、确定单级检测电路的阻容参数。 33、 光敏电阻与其他半导体光电器件相比，有以下特点：a、光谱响应范围宽，b、工 作电流大，可达数毫安，c、所测的光电强度范围宽，即可测弱光也能侧强光。d、灵敏 度高，e、无选择极性之分，使用方便。 34、 硅光电二极管与硅光电池相比，前者掺杂浓度低。 35、 光生伏特效应是指光照射在半导体 PN 结或金属和半导体的接触面上时，会在 PN 结或金属半导体接触面上产生光生电动势的现象，属于内光电效应。 36、 光电检测电路设计的原则： 保证光电器件和后续电路的最佳工作状态， 基本要求： a、灵敏的光电转换能力，b、快速的动态响应能力，c、最佳的信号检测能力，d、长期 工作的稳定性和可靠性。 37、 条形码识别：a、要求建立一个光学系统，b、要求一个接受系统能够采集到光点 运动时打在条形码条符上反射回来的反射光，c、要求一个电子电路将接受到的光信号 不失真的转换成电脉冲。 38、 L=（1） （2） （ 3） （4）第一个括号是目标辐射特性及大气透过率对作用距离的影响， 第二和第三个括号是表示光学系统及检测器特性对作用距离的影响，第四个括号是信息 处理系统对作用距离的影响。 39、 φ=Ad/f²，增大视场角φ时，可增ห้องสมุดไป่ตู้检测器面积或减小光学系统的焦距，这两个方 面对检测系统的影响都是不利的：a、增加检测器的面积意味着增大系统的噪声，b、减 小焦距使系统的相对孔径加大，这也是不允许的，另一方面视场角增大后引入系统的背 景辐射也增加，使系统灵敏度下降。 40、 硅光电池的负载特性：a、光电流在弱光下与光照度呈线性关系，b、光照增加到 一定条件时光电流趋于饱和，c、负载大的时候更易出现 饱和，要获得较大的线性度负载不能太大。

问题四 半导体光电器件的特性参数与选择 1 半导体光电器件的特性参数 半导体光电器件主要包括光电导器件与光生伏特器件等两大类， 要根据具体情况选择不 同特性参数的器件。 光谱响应（nm） 光电器件 短 波 长 400 300 750 400 峰值 640 长 波 长 900 122 0 灵敏 度 (A/W ) 1A/l m 0.30.6 0.30.8 0.30.6 输出电 流(mA) 光电 响应 特性 非线 性 动态特性 频率 响应 (MHz) 0.001 上升时 间 (μ s) 200-10 00 ≤0.1 ≤100 ≤ 0.002 ≤0.1 电源 及偏 置 交、 直流 三种 偏置 暗电 流与 噪声
我的老师说过：光电技术人员应具备不怕黑、不怕冷、不怕密闭的专业素质.
第三章 光生伏特器件 问题一 硅光生伏特器件 硅光生伏特器件具有制造工艺简单、 成本低等特点使它成为目前应用最广泛的光生伏特 器件。 问题二 硅光电二极管 硅光电二极管是最简单、最具有代表性的光生伏特器件，其中，PN 结硅光电二极管为 最基本的光生伏特器件。 1 工作原理—基于 PN 结的光伏特效应 2 基本结构 1) 光电二极管可分为以 P 型硅为衬底的 2DU 型 与以 N 型硅为衬底的 2CU 型两种结构形式。 如图 3-1（a）所示的为 2DU 型光电二极管的 原理结构图。 2) 图 3-1（c）所示为光电二极管的电路符号，其 中的小箭头表示正向电流的方向（普通整流二 极管中规定的正方向） ，光电流的方向与之相 反。图中的前极为光照面，后极为背光面。 3 电流方程—普通二极管的电流方程 qU （反向偏置时） 且 |U|>> kT/q 时(室温下 kT/q≈0.26mV， ID 为 U 为负值 I ID e kT 1 很容易满足这个条件)的电流，称为反向电流或暗电流。

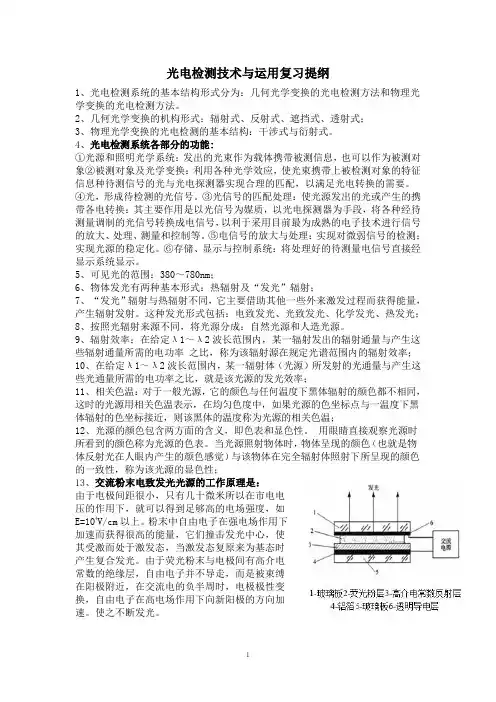

光电检测技术与运用复习提纲1、光电检测系统的基本结构形式分为：几何光学变换的光电检测方法和物理光学变换的光电检测方法。

2、几何光学变换的机构形式：辐射式、反射式、遮挡式、透射式；3、物理光学变换的光电检测的基本结构：干涉式与衍射式。

4、光电检测系统各部分的功能:①光源和照明光学系统：发出的光束作为载体携带被测信息，也可以作为被测对象②被测对象及光学变换：利用各种光学效应，使光束携带上被检测对象的特征信息种待测信号的光与光电探测器实现合理的匹配，以满足光电转换的需要。

④光，形成待检测的光信号。

③光信号的匹配处理：使光源发出的光或产生的携带各电转换：其主要作用是以光信号为媒质，以光电探测器为手段，将各种经待测量调制的光信号转换成电信号，以利于采用目前最为成熟的电子技术进行信号的放大、处理、测量和控制等。

⑤电信号的放大与处理：实现对微弱信号的检测；实现光源的稳定化。

⑥存储、显示与控制系统：将处理好的待测量电信号直接经显示系统显示。

5、可见光的范围：380～780nm；6、物体发光有两种基本形式：热辐射及“发光”辐射；7、“发光”辐射与热辐射不同，它主要借助其他一些外来激发过程而获得能量，产生辐射发射。

这种发光形式包括：电致发光、光致发光、化学发光、热发光；8、按照光辐射来源不同，将光源分成：自然光源和人造光源。

9、辐射效率：在给定λ1～λ2波长范围内，某一辐射发出的辐射通量与产生这些辐射通量所需的电功率之比，称为该辐射源在规定光谱范围内的辐射效率；10、在给定λ1～λ2波长范围内，某一辐射体（光源）所发射的光通量与产生这些光通量所需的电功率之比，就是该光源的发光效率；11、相关色温：对于一般光源，它的颜色与任何温度下黑体辐射的颜色都不相同，这时的光源用相关色温表示，在均匀色度中，如果光源的色坐标点与一温度下黑体辐射的色坐标接近，则该黑体的温度称为光源的相关色温；12、光源的颜色包含两方面的含义，即色表和显色性。
