(一)双向板按弹性理论的计算方法1．单跨双向板的弯矩计算为便于应用，单跨双向板按弹性理论计算，已编制成弯矩系数表，供设计者查用。

在教材的附表中，列出了均布荷载作用下，六种不同支承情况的双向板弯矩系数表。

板的弯矩可按下列公式计算：2M = 弯矩系数×(g+p)lx式中M 为跨中或支座单位板宽内的弯矩(kN·m/m)；g、p为板上恒载及活载设计值(kN/m2)；为板的跨度(m)。

lx2．多跨连续双向板的弯矩计算(1)跨中弯矩双向板跨中弯矩的最不利活载位置图多跨连续双向板也需要考虑活载的最不利位置。

当求某跨跨中最大弯矩时，应在该跨布置活载，并在其前后左右每隔一区格布置活载，形成如上图(a)所示棋盘格式布置。

图(b)为A-A剖面中第2、第4区格板跨中弯矩的最不利活载位置。

为了能利用单跨双向板的弯矩系数表，可将图(b)的活载分解为图(c)的对称荷载情况和图(d)的反对称荷载情况，将图(c)与(d)叠加即为与图(b)等效的活载分布。

在对称荷载作用下，板在中间支座处的转角很小，可近似地认为转角为零，中间支座均可视为固定支座。

因此，所有中间区格均可按四边固定的单跨双向板计算；如边支座为简支，则边区格按三边固定、一边简支的单跨双向板计算；角区格按两邻边固定、两邻边简支的单跨双向板计算。

在反对称荷载作用下，板在中间支座处转角方向一致，大小相等接近于简支板的转角，所有中间支座均可视为简支支座。

因此，每个区格均可按四边简支的单跨双向板计算。

将上述两种荷载作用下求得的弯矩叠加，即为在棋盘式活载不利位置下板的跨中最大弯矩。

(2)支座弯矩支座弯矩的活载不利位置，应在该支座两侧区格内布置活载，然后再隔跨布置，考虑到隔跨活载的影响很小，可假定板上所有区格均满布荷载(g+p)时得出的支座弯矩，即为支座的最大弯矩。

这样，所有中间支座均可视为固定支座，边支座则按实际情况考虑，因此可直接由单跨双向板的弯矩系数表查得弯矩系数，计算支座弯距。

当相邻两区格板的支承情况不同或跨度(相差小于20％)不等时，则支座弯距可偏安全地取相邻两区格板得出的支座弯矩的较大值。

(二)双向板按塑性理论的计算方法1．双向板的塑性铰线及破坏机构(1)四边简支双向板的塑性铰线及破坏机构(a)简支双向板的裂缝分布图(b)简支双向板的塑性铰线及破坏机构图均布荷载作用的四边简支双向板，板中不仅作用有两个方向的弯矩和剪力，同时还作用有扭矩。

由于短跨方向弯矩较大，故第一批裂缝出现在短跨跨中的板底，且与长跨平行(上图a)。

近四角处，弯矩减小，而扭矩增大，弯矩和扭矩组合成斜向主弯矩。

随荷载增大，由于主弯矩的作用，跨中裂缝向四角发展。

继续加大荷载，短跨跨中钢筋应力将首先到达屈服，弯矩不再增加，变形可继续增大，裂缝开展，使与裂缝相交的钢筋陆续屈服，形成如上图(b)所示的塑性铰线，直到塑性铰线将板分成以“铰轴”相连的板块，形成机构，顶部混凝土受压破坏，板到达极限承载力。

由于塑性铰线之间的板块处于弹性阶段，变形很小，而塑性铰线截面已进入屈服状态，有很大的局部变形。

因此，在均布荷载作用下，可忽略板块的弹性变形，假设各板块为刚片，变形(转角)集中于塑性铰线处，塑性铰线为刚片(板块)的交线，故塑性铰线必定为直线。

当板发生竖向位移时，各板块必各绕一旋转轴发生转动。

例如上图(b)中板块A绕ab轴(支座)转动，板块B绕ad轴(支座)转动。

因此两相邻板块之间的塑性铰线ea必然通过两个板块旋转轴的交点a。

上述塑性铰线的基本特征，可用来推断板形成机构时的塑性铰线位置。

(2)四边连续双向板的塑性铰线及破坏机构均布荷载作用下四边连续双向板的塑性铰线及破坏机构图当板为四边连续板时，最大弯矩位于短跨的支座处，因此第一批裂缝出现在板顶面沿长边支座上，第二批裂缝出现在短跨跨中的板底或板顶面沿短边支座上(由于长跨的支座负弯矩所产生的)。

随荷载增加，短跨跨中裂缝分叉向四角发展，四边连续板塑性铰线的形成次序是，短跨支座截面负弯矩钢筋首先屈服，弯矩不再增加，然后短跨跨中弯矩急剧增大，到达屈服。

在短跨支座及跨中截面屈服形成塑性铰线后，短跨方向刚度显著降低。

继续增加的荷载将主要由长跨方向负担，直到长跨支座及跨中钢筋相继屈服，形成机构，到达极限承载力，其塑性铰线如上图所示。

与简支板不同的是四边连续板支座处的塑性铰代替了简支板支座的实际铰。

2．均布荷载作用下双向板的极限荷载双向板四个板块的极限平衡受力图(1)按塑性理论计算双向板的基本公式(四边连续双向板的极限荷载)为了简化计算，可取角部塑性铰线倾斜角为45o。

按照均布荷载作用下四边连续双向板的塑性铰线及破坏机构图（取虚位移δ=1）利用虚功原理，或按照双向板四个板块的极限平衡受力图利用力矩平衡方程，可求得按塑性理论计算双向板的基本公式(四边连续双向板的极限荷载)：qlx 2(3ly-lx)/12=2Mx+2My+Mx'+Mx”+My'+My”式中q为均布极限荷载；l x 、ly分别为短跨、长跨（净跨）；M x 、My分别为跨中塑性铰线上两个方向的总弯矩：Mx=lymxMy=lxmym x 、my分别为跨中塑性铰线上两个方向单位宽度内的极限弯矩；M x '、Mx”、My'、My”分别为两个方向支座塑性铰线上的总弯矩：Mx'=Mx”=lymx'=lymx” My'=My”=lxmy'=lxmy”m x '=mx”、my'=my”分别为两个方向支座塑性铰线上单位宽度内的极限弯矩。

(2)按塑性理论计算四边简支双向板的极限荷载四边简支双向板属四边连续板的特例,令Mx '=Mx”=My'=My”=0,即为四边简支双向板的极限荷载计算公式：qlx 2(3ly-lx)/24=Mx+My3．双向板的设计公式(1)两个方向弯矩比值的选定设计双向板时，通常已知板的荷载设计值q和净跨lx 、ly，要求计算板的弯距和配筋。

在四边连续板的一般情况下，有4个未知量：mx 、my、mx'=mx”、my'=my”，而只有一个方程式，不可能求得唯一的解，故需先选定弯矩间的比值α、β：α=my /mxβ=mx '/mx=mx”/mx=my'/my=my”/my设板的长短跨比 n=ly /lx，通常可取α=1/n2。

为了避免β值过小(β<1.5)使支座截面弯矩调幅过大，导致裂缝的过早开展；并考虑到将支座负弯矩钢筋在距支座边lx/4处截断，为避免形成局部破坏机构，降低极限荷载，β值也不应大于2.5。

设计时可取β =1.5～2.5。

(2)跨中钢筋全部伸入支座时的弯距和配筋如跨中钢筋全部伸入支座，则由基本公式可求得mx：mx =(3n-1)qlx2/24(n+α)(1+β)由选定的α、β可依次计算my 、mx'=mx”、my'=my”，再根据这些弯矩计算跨中及支座截面所需配置的受力钢筋。

(3)四边连续板跨中钢筋截断或弯起时的弯距和配筋四边连续板跨中钢筋的截断或弯起图为充分利用钢筋，可将连续板的跨中正弯矩钢筋在一定距离处截断，或弯起一部分作为支座负弯矩钢筋。

但如果截断钢筋的数量过多，有可能使截断(或弯起)处钢筋先达到屈服，形成新的极限荷载较低的破坏机构。

为防止出现这种情况，通常在距支座lx/4处将跨中正弯矩钢筋截断或弯起一半，如上图所示。

采用上图所示的截断钢筋位置和数量，将不会形成新的破坏机构。

对于四边连续板，由基本公式可求得mx：mx =(3n-1)qlx2/12[2(n-0.25)+1.5α+2nβ+2αβ]4．设计公式的应用双向板楼盖的计算，一般先从中间区格开始，如上图中板B1，然后再计算边区格板B2及B3，最后计算角区格B4。

(1)中间区格板板B 1为四边连续板，按照已知的荷载设计值q 、净跨l x 、l y 及选定的α、β值，采用前述有关公式可求得m x ，并依次算出m y 、m x '=m x ”、m y '=m y ”，再根据这些弯矩计算跨中及支座截面所需配置的受力钢筋。

(2)边区格板板B 2为三边连续，一短边简支(m y '=0)。

另一短边支座a 是B 2与B 1的公共支座，其配筋在计算板B 1时已确定，即B 2板的支座弯矩m y ”为已知，计算时需将m y '=0及已知的m y ”代入基本公式，按选定的α、β值可求得m x ，并依次算出m y 、m x '=m x ”，再根据这些弯矩计算跨中及支座截面所需配置的受力钢筋。

如考虑在距支座l x /4处将跨中正弯矩钢筋截断或弯起一半，则按下式求m xm x =[(3n-1)ql x 2/12- m y ”]/[2(n -0.25)+1.5α+2n β]板B 3为三边连续，一长边简支(m x '=0)。

另一长边支座b 的配筋在计算板B 1时已确定，即B 3板的支座弯矩m x ”为已知，计算时将m x '=0及已知的m x ”代入基本公式，按选定的α、β值可求得m x ，并依次算出m y 、m y '=m y ”，再根据这些弯矩计算跨中及支座截面所需配置的受力钢筋。

如考虑在距支座l x /4处将跨中正弯矩钢筋截断或弯起一半，则按下式求m x m x =[(3n-1)ql x 2/12-nm x ”]/[2(n -0.25)+1.5α+2αβ] (3)角区格板板B 4为两相邻边连续，其余两边简支。

其连续支座c 与d 的配筋，在计算板B 2与板B 3时已经确定，即支座d 的弯矩m x ”和支座c 的弯矩m y ”均为已知，且跨中钢筋宜全部伸入简支支座，则：m x =[(3n-1)ql x 2/12-m y ”-nm x ”]/[2(n+α)](三)双向板的配筋构造1. 弯矩折减系数在设计周边与梁整体连接的双向板时，应考虑极限状态下周边支承梁对板的推力的有利影响，截面的弯矩设计值可予以折减。

折减系数按下列规定采用：(1)对于连续板中间区格的跨中截面和中间支座截面，折减系数为0.8；(2)对于边区格的跨中截面和自楼板边缘算起的第二支座截面：当lb/l<1.5时，折减系数为0.8；当1.5≤lb/l≤2时，折减系数为0.9；式中lb为边区格沿楼板边缘方向的跨度，l 为垂直于楼板边缘方向的跨度。

(3)对于角区格的各截面，不应折减。

2. 钢筋布置(1)板的有效高度与内力臂系数由于短跨方向的弯矩比长跨方向弯矩大，故短跨方向的受力钢筋应放在长跨方向受力钢筋的外侧(在跨中正弯矩截面短跨方向钢筋放在下排；支座负弯矩截面短跨方向钢筋放在上排)，以充分利用板的有效高度h0。

在估计h时：短向h=h-20mm；长向h=h-30mm。

合集下载

花纹板铁板计算公式

花纹板铁板计算公式

花纹板铁板计算公式花纹板铁板是一种常用于建筑、工业和制造业的材料，它具有良好的强度和耐腐蚀性能，因此被广泛应用于各种领域。

在实际的工程应用中，我们经常需要对花纹板铁板进行计算，以确定其承载能力、受力情况等参数。

下面我们将介绍花纹板铁板的计算公式及其应用。

首先，我们来看一下花纹板铁板的基本特性。

花纹板铁板通常由钢铁或铝合金制成，具有表面上的花纹和凹凸不平的纹理，这种设计可以增加其抗滑性能，使其在潮湿或油腻的环境下仍能保持稳定。

另外，花纹板铁板的厚度和尺寸也会影响其承载能力和受力情况。

因此，在进行计算时，我们需要考虑这些因素。

对于花纹板铁板的承载能力计算，最常用的方法是根据其材料的强度和尺寸来确定。

一般来说，花纹板铁板的承载能力可以通过以下公式进行计算：P = σ A。

其中，P表示花纹板铁板的承载能力，单位为牛顿（N）；σ表示花纹板铁板的材料强度，单位为帕斯卡（Pa）；A表示花纹板铁板的横截面积，单位为平方米（m²）。

在实际应用中，我们需要根据花纹板铁板的具体材料和尺寸来确定其材料强度和横截面积。

一般来说，花纹板铁板的材料强度可以通过材料的拉伸试验或硬度测试来确定；而横截面积则可以通过花纹板铁板的厚度和宽度来计算得出。

在确定了这些参数后，我们就可以利用上述公式来计算花纹板铁板的承载能力了。

除了承载能力计算外，花纹板铁板的受力情况也是我们需要考虑的重要问题。

在实际工程中，花纹板铁板通常会受到各种不同方向的受力，因此我们需要对其进行受力分析，以确定其受力情况。

一般来说，花纹板铁板的受力可以通过以下公式进行计算：σ = M / S。

其中，σ表示花纹板铁板的应力，单位为帕斯卡（Pa）；M表示花纹板铁板所受外力的弯矩，单位为牛顿·米（N·m）；S表示花纹板铁板的截面模量，单位为立方米（m³）。

在进行受力计算时，我们需要考虑花纹板铁板受到的各种不同方向的外力，并确定其对应的弯矩和截面模量。

单向板 计算步骤

单向板 计算步骤

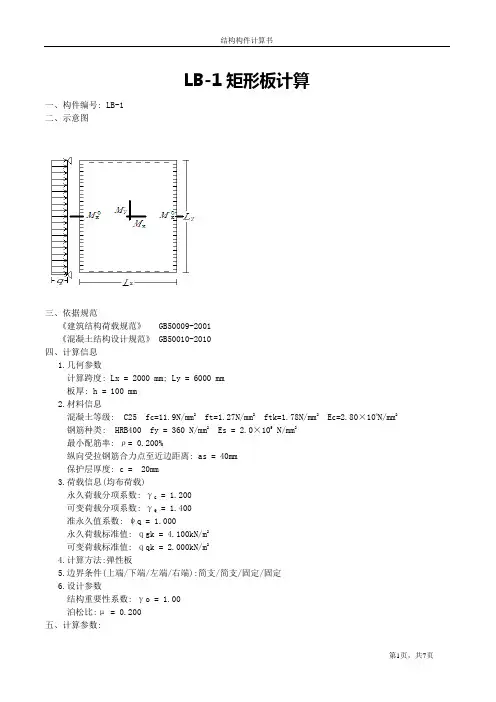

LB-1矩形板计算一、构件编号: LB-1二、示意图三、依据规范《建筑结构荷载规范》 GB50009-2001《混凝土结构设计规范》 GB50010-2010四、计算信息1.几何参数计算跨度: Lx = 2000 mm; Ly = 6000 mm板厚: h = 100 mm2.材料信息混凝土等级: C25 fc=11.9N/mm2 ft=1.27N/mm2 ftk=1.78N/mm2Ec=2.80×104N/mm2钢筋种类: HRB400 fy = 360 N/mm2Es = 2.0×105 N/mm2最小配筋率: ρ= 0.200%纵向受拉钢筋合力点至近边距离: as = 40mm保护层厚度: c = 20mm3.荷载信息(均布荷载)永久荷载分项系数: γG = 1.200可变荷载分项系数: γQ = 1.400准永久值系数: ψq = 1.000永久荷载标准值: ｑgk = 4.100kN/m2可变荷载标准值: ｑqk = 2.000kN/m24.计算方法:弹性板5.边界条件(上端/下端/左端/右端):简支/简支/固定/固定6.设计参数结构重要性系数: γo = 1.00泊松比:μ = 0.200五、计算参数:1.计算板的跨度: Lo = 2000 mm2.计算板的有效高度: ho = h-as=100-40=60 mm六、配筋计算(ly/lx=6000/2000=3.000>2.000,所以选择多边支撑单向板计算):1.X向底板配筋1) 确定X向底板弯距Mx = (γG*ｑgk+γQ*ｑqk)*Lo2/24= (1.200*4.100+1.400*2.000)*22/24= 1.287 kN*m2) 确定计算系数αs = γo*Mx/(α1*fc*b*ho*ho)= 1.00*1.287×106/(1.00*11.9*1000*60*60)= 0.0303) 计算相对受压区高度ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.030) = 0.0304) 计算受拉钢筋面积As = α1*fc*b*ho*ξ/fy = 1.000*11.9*1000*60*0.030/360= 60mm25) 验算最小配筋率ρ = As/(b*h) = 60/(1000*100) = 0.060%ρ<ρmin = 0.200% 不满足最小配筋要求所以取面积为As = ρmin*b*h = 0.200%*1000*100 = 200 mm26) 计算纵跨分布钢筋面积不宜小于横跨板底钢筋面积的15%,所以面积为:As1 = As*0.015 = 200.00*0.15 = 30.00mm2不宜小于该方向截面面积的0.15%,所以面积为:As1 = h*b*0.0015 = 100*1000*0.0015 = 150.00mm2取二者中较大值，所以分布钢筋面积As = 150mm2采取方案⌲8@200, 实配面积251 mm22.X向左端支座钢筋1) 确定左端支座弯距M o x = (γG*ｑgk+γQ*ｑqk)*Lo2/12= (1.200*4.100+1.400*2.000)*22/12= 2.573 kN*m2) 确定计算系数αs = γo*M o x/(α1*fc*b*ho*ho)= 1.00*2.573×106/(1.00*11.9*1000*60*60)= 0.0603) 计算相对受压区高度ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.060) = 0.0624) 计算受拉钢筋面积As = α1*fc*b*ho*ξ/fy = 1.000*11.9*1000*60*0.062/360= 123mm25) 验算最小配筋率ρ = As/(b*h) = 123/(1000*100) = 0.123%ρ<ρmin = 0.200% 不满足最小配筋要求所以取面积为As = ρmin*b*h = 0.200%*1000*100 = 200 mm2采取方案⌲8@200, 实配面积251 mm23.X向右端支座钢筋1) 确定右端支座弯距M o x = (γG*ｑgk+γQ*ｑqk)*Lo2/12= (1.200*4.100+1.400*2.000)*22/12= 2.573 kN*m2) 确定计算系数αs = γo*M o x/(α1*fc*b*ho*ho)= 1.00*2.573×106/(1.00*11.9*1000*60*60)= 0.0603) 计算相对受压区高度ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.060) = 0.0624) 计算受拉钢筋面积As = α1*fc*b*ho*ξ/fy = 1.000*11.9*1000*60*0.062/360= 123mm25) 验算最小配筋率ρ = As/(b*h) = 123/(1000*100) = 0.123%ρ<ρmin = 0.200% 不满足最小配筋要求所以取面积为As = ρmin*b*h = 0.200%*1000*100 = 200 mm2采取方案⌲8@200, 实配面积251 mm24.上边支座配筋1) 构造上边钢筋面积构造钢筋面积As = ρmin*b*h = 0.200%*1000*100 = 200 mm2用户选择了单向板上部板边构造钢筋截面面积不宜小于板跨中相应方向纵向钢筋截面面积的三分之一,所以:面积s = 纵跨板底钢筋面积/3 = 50 mm2我们去其中两个值较大者，所以构造钢筋面积为200 mm25.下边支座配筋1) 构造下边钢筋面积钢筋面积As = ρmin*b*h = 0.200%*1000*100 = 200用户选择了单向板下部板边构造钢筋截面面积不宜小于板跨中相应方向纵向钢筋截面面积的三分之一,所以:面积s = 纵跨板底钢筋面积/3 = 50 mm2我们去其中两个值较大者，所以构造钢筋面积为200 mm2七、跨中挠度计算：Mk -------- 按荷载效应的标准组合计算的弯矩值Mq -------- 按荷载效应的准永久组合计算的弯矩值1.计算标准组合弯距值M k:Mk = M gk+M qk = (ｑgk+ｑqk)*Lo2/24= (4.100+2.000)*22/24= 1.017 kN*m2.计算准永久组合弯距值M q:Mq = M gk+ψq*M qk = (ｑgk+ψq*ｑqk)*Lo2/24= (4.100+1.0*2.000)*22/24= 1.017 kN*m3.计算受弯构件的短期刚度 Bs1) 计算按荷载荷载效应的两种组合作用下，构件纵向受拉钢筋应力σsk = Mk/(0.87*ho*As) 混规(7.1.4-3)= 1.017×106/(0.87*60*251) = 77.595 N/mmσsq = Mq/(0.87*ho*As) 混规(7.1.4-3)= 1.017×106/(0.87*60*251) = 77.595 N/mm2) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: Ate = 0.5*b*h = 0.5*1000*100= 50000mm2ρte = As/Ate 混规(7.1.2-4)= 251/50000 = 0.502%3) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψk = 1.1-0.65*ftk/(ρte*σsk) 混规(7.1.2-2)= 1.1-0.65*1.78/(0.502%*77.595) = -1.870因为ψ不能小于最小值0.2，所以取ψk = 0.2ψq = 1.1-0.65*ftk/(ρte*σsq) 混规(7.1.2-2)= 1.1-0.65*1.78/(0.502%*77.595) = -1.870因为ψ不能小于最小值0.2，所以取ψq = 0.24) 计算钢筋弹性模量与混凝土模量的比值αEαE = Es/Ec = 2.0×105/2.80×104 = 7.1435) 计算受压翼缘面积与腹板有效面积的比值γf矩形截面，γf=06) 计算纵向受拉钢筋配筋率ρρ = As/(b*ho)= 251/(1000*60) = 0.418%7) 计算受弯构件的短期刚度 BsBsk = Es*As*ho2/[1.15ψk+0.2+6*αE*ρ/(1+ 3.5γf')](混规(7.2.3-1)) = 2.0×105*251*602/[1.15*-1.870+0.2+6*7.143*0.418%/(1+3.5*0.0)]= 2.966×102 kN*m2Bsq = Es*As*ho2/[1.15ψq+0.2+6*αE*ρ/(1+ 3.5γf')](混规(7.2.3-1)) = 2.0×105*251*602/[1.15*-1.870+0.2+6*7.143*0.418%/(1+3.5*0.0)]= 2.966×102 kN*m24.计算受弯构件的长期刚度B1) 确定考虑荷载长期效应组合对挠度影响增大影响系数θ当ρ'=0时，θ=2.0 混规(7.2.5)2) 计算受弯构件的长期刚度 BBk = Mk/(Mq*(θ-1)+Mk)*Bs (混规(7.2.2-1))= 1.017/(1.017*(2.0-1)+1.017)*2.966×102= 1.483×102 kN*m2Bq = Bsq/θ (混规(7.2.2-2))= 2.966×102/2.0= 1.483×102 kN*m2B = min(Bk,Bq)= min(148.305,148.305)= 148.3055.计算受弯构件挠度f max = (q gk+q qk)*Lo4/(384*B)= (4.100+2.000)*24/(384*1.483×102)= (4.100+2.000)*24/(384*1.483×102)= 1.714mm6.验算挠度挠度限值fo=Lo/200=2000/200=10.000mmfmax=1.714mm≤fo=10.000mm，满足规范要求!八、裂缝宽度验算:1.跨中X方向裂缝1) 计算荷载效应Mx = (ｑgk+ψq*ｑqk)*Lo2/24= (4.100+1.0*2.000)*22/24= 1.017 kN*m2) 光面钢筋,所以取值v i=0.73) 因为C > 65，所以取C = 654) 计算按荷载效应的准永久组合作用下，构件纵向受拉钢筋应力σsq=Mq/(0.87*ho*As) 混规(7.1.4-3)=1.017×106/(0.87*60*251)=77.595N/mm5) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积，Ate=0.5*b*h=0.5*1000*100=50000 mm2ρte=As/A te 混规(7.1.2-4)=251/50000 = 0.0050因为ρte=0.0050 < 0.01,所以让ρte=0.016) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψ=1.1-0.65*ftk/(ρte*σsq) 混规(7.1.2-2)=1.1-0.65*1.780/(0.0100*77.595)=-0.391因为ψ=-0.391 < 0.2,所以让ψ=0.27) 计算单位面积钢筋根数nn=1000/dist = 1000/200=58) 计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*v i*d i)=5*8*8/(5*0.7*8)=119) 计算最大裂缝宽度ωmax=αcr*ψ*σsq/Es*(1.9*C+0.08*Deq/ρte) (混规(7.1.2-1) =1.9*0.200*77.595/2.0×105*(1.9*20+0.08*11/0.0100)=0.0191mm ≤ 0.30, 满足规范要求2.左端支座跨中裂缝1) 计算荷载效应M o x = (ｑgk+ψq*ｑqk)*Lo2/12= (4.100+1.0*2.000)*22/12= 2.033 kN*m2) 光面钢筋,所以取值v i=0.73) 因为C > 65，所以取C = 654) 计算按荷载效应的准永久组合作用下，构件纵向受拉钢筋应力σsq=Mq/(0.87*ho*As) 混规(7.1.4-3)=2.033×106/(0.87*60*251)=155.190N/mm5) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积，Ate=0.5*b*h=0.5*1000*100=50000 mm2ρte=As/At e 混规(7.1.2-4)=251/50000 = 0.0050因为ρte=0.0050 < 0.01,所以让ρte=0.016) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψ=1.1-0.65*ftk/(ρte*σsq) 混规(7.1.2-2)=1.1-0.65*1.780/(0.0100*155.190)=0.3547) 计算单位面积钢筋根数nn=1000/dist = 1000/200=58) 计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*v i*d i)=5*8*8/(5*0.7*8)=119) 计算最大裂缝宽度ωmax=αcr*ψ*σsq/Es*(1.9*C+0.08*Deq/ρte) (混规(7.1.2-1) =1.9*0.354*155.190/2.0×105*(1.9*20+0.08*11/0.0100)=0.0676mm ≤ 0.30, 满足规范要求3.右端支座跨中裂缝1) 计算荷载效应M o x = (ｑgk+ψq*ｑqk)*Lo2/12= (4.100+1.0*2.000)*22/12= 2033333.333 kN*m2) 光面钢筋,所以取值v i=0.73) 因为C > 65，所以取C = 654) 计算按荷载效应的准永久组合作用下，构件纵向受拉钢筋应力σsq=Mq/(0.87*ho*As) 混规(7.1.4-3)=2.033×106/(0.87*60*251)=155.190N/mm5) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积，Ate=0.5*b*h=0.5*1000*100=50000 mm2ρte=As/Ate 混规(7.1.2-4)=251/50000 = 0.0050因为ρte=0.0050 < 0.01,所以让ρte=0.016) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψ=1.1-0.65*ftk/(ρte*σsq) 混规(7.1.2-2)=1.1-0.65*1.780/(0.0100*155.190)=0.3547) 计算单位面积钢筋根数nn=1000/dist = 1000/200=58) 计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*v i*d i)=5*8*8/(5*0.7*8)=119) 计算最大裂缝宽度ωmax=αcr*ψ*σsq/Es*(1.9*C+0.08*Deq/ρte) (混规(7.1.2-1) =1.9*0.354*155.190/2.0×105*(1.9*20+0.08*11/0.0100)=0.0676mm ≤ 0.30, 满足规范要求。
