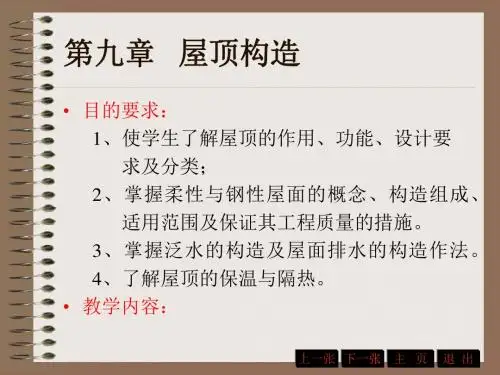

【2019年整理】第九章屋顶构造

(d)四坡顶； (d)四坡顶； 四坡顶 (h)圆攒尖 (h)圆攒尖
5
其它形式屋顶
6
泉州
7
8910源自1112圆攒尖顶
13
日本代代木综合体育馆
14
(2). 根据屋面防水材料不同分类
柔性防水屋面； 刚性防水屋面； 瓦屋面； 金属薄板屋面； 涂膜防水屋面； 粉剂防水屋面； 玻璃屋面
15
二、 屋顶的设计要求
38
有组织排水挑檐沟
有组织排水挑檐沟：应解决好两个部位， 一是解决好檐沟与屋面交界处的防水处理，一般是此处作成弧形， 并增铺200㎜宽的附加层。 二是解决好卷材的收头处理，一般的做法同前，（如图）
39
⑶ 变形缝构造
等高屋面的变形缝处， 防水层的处理可以采用 平缝做法，也可以采用 砌筑矮墙的做法。 平缝做法是指缝内填沥 青麻丝或泡沫塑料，上 部用镀锌钢板盖缝。然 后直接做防水层。 砌筑矮墙做法是指在缝 两侧砌筑矮墙，防水层 采用泛水方式收头在墙 顶。
平屋顶女儿墙外排水
平屋顶挑檐沟外排水
29
30
9.2.3 屋面排水组织设计
排水组织设计就是把屋面划分成若干个排水区， 排水组织设计就是把屋面划分成若干个排水区，将各区的雨水分别 引向各水落管，使排水线路短捷，水落管负荷均匀，排水顺畅。 引向各水落管，使排水线路短捷，水落管负荷均匀，排水顺畅。 划分排水区：使雨水管负荷均匀，一般一个雨水口负担200㎡(屋面 划分排水区 水平投影面积)。 坡面数量：排水坡面取决于建筑的进深，进深较小的房屋和临街建 坡面数量 筑屋面宽度小于12m时，常采用单坡排水 。 确定天沟断面大小和天沟纵坡的坡度值：天沟即屋面上的排水沟 天沟即屋面上的排水沟， 确定天沟断面大小和天沟纵坡的坡度值 天沟即屋面上的排水沟， 位于檐口部位时又称檐沟。 位于檐口部位时又称檐沟。设置天沟的目的是汇集屋面雨水，并将屋 面雨水有组织地迅速排除。当采用女儿墙外排水方案时，可利用倾斜 的屋面与垂直的墙面构成三角形天沟；当采用檐沟外排水方案时，通 常用专用的槽形板做成矩形天沟。天沟的断面尺寸净宽应≥200㎜， 沟底沿长度方向设置纵坡坡向雨水口，坡度不小于1﹪，分水线最小 深度(天沟上口与分水线的距离)应＞120㎜。 水落管的规格和间距：水落管直径范围50~200㎜，常用雨水管直径 水落管的规格和间距 为75~100㎜，雨水管应设在实墙面处，间距一般18m，最大不超过 24m 。

2.防水排水要求
屋顶防水排水是屋顶构造设计应满足 的基本要求 。在屋顶的构造设计中，主要 是依靠“防”和“排”的共同作用来完成防 水要求的 。
3.保温隔热要求
屋顶作为建筑物最上层的外围护结构，应具 有良好的保温隔热的性能。在严寒和寒冷地区， 屋顶构造设计应主要满足冬季保温的要求，尽 量减少室内热量的散失；在温暖和炎热地区， 屋顶构造设计应主要满足夏季隔热的要求，避 免室外高温及强烈的太阳辐射对室内生活和工 作的不利影响。
屋顶检修孔
屋顶出入口构造
二、刚性防水屋面
1.材料：细石混凝土作防水层的屋面。 2.优点：是构造简单、施工方便、造价较低； 3.缺点：是易开裂，对气温变化和屋面基层变 形的适应性较差。 4.适用范围：多用于我国南方地区防水等级为 Ⅲ级的屋面防水，也可用作防水等级为Ⅰ、 Ⅱ级的屋面多道设防中的一道防水层。 5.不适用于受较大震动或冲击及坡度大与15度 的房屋。
4.美观要求
提高建筑物的整体美观效果，是建筑设计中不 容忽视的问题。
三、屋顶的类型
1.平屋顶
平屋顶通常是指屋面坡度小于5%的屋顶，常用 坡度范围为2%～3%。
2.坡屋顶
坡屋顶通常是指屋面坡度大于10%的屋顶，常 用坡度范围为10%～60%。
3.其他形式的屋顶
如拱结构、薄壳结构、悬索结构和网架结构等。 这类屋顶一般用于较大体量的公共建筑。。
•
分格缝的构造要点：
①防水层内的钢筋在分格缝处应断开； ②屋面板缝用浸过沥青的木丝板等密封材料嵌填，缝口用 油膏等嵌填； ③缝口表面用防水卷材铺贴盖缝，卷材的宽度为200~ 300mm。
坡檐口构造
•
第四节
坡屋顶的结构
一、坡屋顶的承重结构类型

一、排水坡度 （一）排水坡度表示方法 1、角度法:用屋面与水平面的夹角表示,如a=26O、30O、32O等； 2、斜率法：用屋顶高度与跨度一半之比表示，如H:L=1:2等 3、百分比：用屋顶高度H与坡面水平长度L的百分比表示，如
i=2%等。注： 一般坡屋顶常用坡度值表示；角度法一般用于研究计算。
平屋顶常用百分比表示。
向上文档上一张 下一张 主 页 退 出16
（2）内排水 A、房间中部内排水 B、外墙内侧内排水 C、内落外排水
尽量不用，高层、立面有要求（美观）不要设雨水管等 或外排水困难时。
向上文档上一张 下一张 主 页 退 出17
三、 屋面排水组织的设计
（一）划分排水分区
每雨水管汇水面积≦200m2
（二）确定排水坡面的数目，尽量用双坡。
①进深小或临街建筑常采用单坡排水（屋面宽＜12m）
②进深大时宜采用双坡排水（屋面宽＞12m时）
（三）确定天沟断面大小和天沟纵坡的坡度值
①一般天沟净宽≮200mm，上口至分水线≮120mm。
②天沟纵坡≮1％。
（四）雨水管的规格及间距
向上文档
18
向上文档
19
（1）材料：①铸铁②塑料③镀锌铁皮 （2）直径：50、75、100、125、200（mm）一般75～100mm （3）间距：①间距不超过18m（女儿墙）—24m（挑檐）②面积 200m2设一个 （4）验算方法：据当地每小时最大降雨量H(mm/h)和雨水管积水 面积表：
向上文档
10
向上文档
11
二、屋顶排水方式 （一）排水方式：有组织防水、无组织防水 1、无组织排水：
是将屋面划分成若干排水区，按一定的排水坡度使 屋面雨水有组织地排至檐沟或雨水口，通过雨水管 排泄到明沟中或散水上，再通往城市地下排水系统。

可用作防水等级为Ⅰ、Ⅱ级的屋面多道设防中的一道防水层。
刚性防水屋面要求基层变形小，
一般不适用于保温屋面，此外刚性
防水屋面也不宜用于高温、有振动、 基础有较大不均匀沉降的建筑。
四、屋面排水组织 排水组织设计就是把屋面划分成若干个排水区，将各区的雨水分别 引向各雨水管，使排水线路短捷，雨水管负荷均匀，排水顺畅。 1、划分排水分区 排水分区的大小一般按一个雨水口负担200平方米屋面面积的 雨水考虑，屋面面积按水平投影面积计算。 2、确定排水坡面的数目及排水坡度 进深较小的房屋或临街建筑常采用单坡排水，进深较大时，为 了不使水流的路线过长，宜采用双坡排水。并应根据防水材料确定 排水坡度。坡屋顶则应结合造型要求选择单坡、双坡或四坡排水。 3、确定天沟断面大小和天沟纵坡的坡度值 天沟的功能是汇集和迅速排除屋面雨水，沟底沿长度方向应设 纵向排水坡。天沟纵坡的坡度不宜小于1％。 天沟的净断面尺寸应根据降雨量和汇水面积的大小来确定。一 般建筑的天沟净宽不应小于200毫米，天沟上口至分水线的距离不 应小于120毫米。
2、卷材粘和剂 用于沥青卷材的粘和剂主要有冷底子油、沥青胶等。 用于高分子卷材的粘和剂主要为各种配套粘和剂。
二、卷材防水屋面构造
1、基本层次
（1）结构层 多为刚度好，变形小的各类钢筋混凝土屋面板。
（2）找平层
找平层一般采用1：3水泥砂浆或1：8沥青砂浆，为防止找平 层变形开裂而波及卷材防水层，宜在找平层中留设分格缝。分格 缝的宽度一般为20毫米，纵横间距不大于6米。分格缝上面应覆 盖一层200～300mm宽的附加卷材，用粘结剂单边点贴。
15
5 应选用三毡四油防 水卷材、高聚物改 性沥青防水卷材、 高聚物改性沥青防 水涂料、合成高分 子防水涂料、沥青 基防水涂料、刚性 防水层、平瓦、油 毡瓦等材料 一道防水设防
