引风机风量与电机功率关系

40吨锅炉引风机和鼓风机参数引言：锅炉是工业生产中常用的热能转换设备，而引风机和鼓风机则是锅炉系统中重要的辅助设备。

本文将以40吨锅炉为例，介绍引风机和鼓风机的参数和特点。

一、引风机参数1. 风量：引风机的风量是指单位时间内通过风机的气体体积，通常以立方米/小时或立方米/秒为单位。

40吨锅炉引风机的风量一般在20000-30000立方米/小时之间。

2. 风压：引风机产生的风压是指风机出口处气体的压力，通常以帕斯卡（Pa）为单位。

40吨锅炉引风机的风压一般在1000-2000Pa 之间。

3. 功率：引风机的功率是指风机在工作过程中所消耗的能量，通常以千瓦（kW）为单位。

40吨锅炉引风机的功率一般在30-45kW 之间。

4. 转速：引风机的转速是指风机叶轮旋转的频率，通常以转/分钟（rpm）为单位。

40吨锅炉引风机的转速一般在1000-1500rpm 之间。

二、鼓风机参数1. 风量：鼓风机的风量是指单位时间内通过风机的气体体积，通常以立方米/小时或立方米/秒为单位。

40吨锅炉鼓风机的风量一般在40000-60000立方米/小时之间。

2. 风压：鼓风机产生的风压是指风机出口处气体的压力，通常以帕斯卡（Pa）为单位。

40吨锅炉鼓风机的风压一般在1500-2500Pa 之间。

3. 功率：鼓风机的功率是指风机在工作过程中所消耗的能量，通常以千瓦（kW）为单位。

40吨锅炉鼓风机的功率一般在55-75kW 之间。

4. 转速：鼓风机的转速是指风机叶轮旋转的频率，通常以转/分钟（rpm）为单位。

40吨锅炉鼓风机的转速一般在1500-1800rpm 之间。

三、引风机和鼓风机的特点1. 运行稳定：引风机和鼓风机在工作过程中，能够保持较稳定的风量和风压，确保锅炉系统正常运行。

2. 高效节能：引风机和鼓风机采用先进的设计和优化的叶轮结构，能够提高风机的效率，降低能耗。

3. 噪音低：引风机和鼓风机在设计过程中考虑了降噪措施，采用隔音材料和减振装置，使得风机运行时噪音较低。

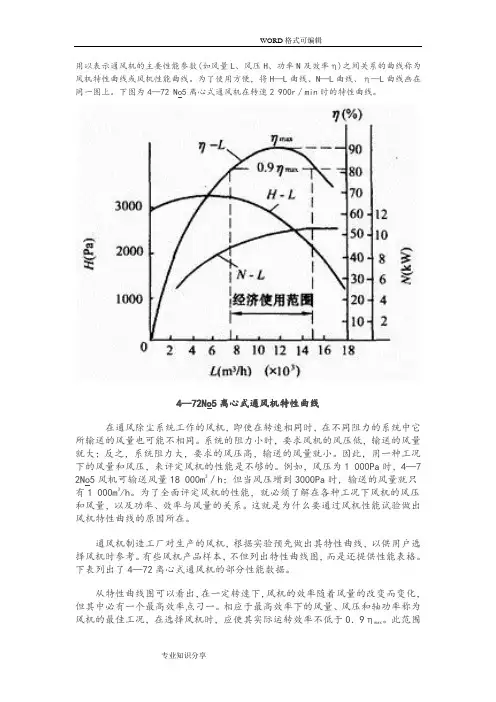

用以表示通风机的主要性能参数(如风量L、风压H、功率N及效率η)之间关系的曲线称为风机特性曲线或风机性能曲线。

为了使用方便，将H—L曲线、N—L曲线、η—L曲线画在同一图上。

下图为4—72 No5离心式通风机在转速2 900r／min时的特性曲线。

4—72No5离心式通风机特性曲线在通风除尘系统工作的风机，即使在转速相同时，在不同阻力的系统中它所输送的风量也可能不相同。

系统的阻力小时，要求风机的风压低，输送的风量就大；反之，系统阻力大，要求的风压高，输送的风量就小。

因此，用一种工况下的风量和风压，来评定风机的性能是不够的。

例如，风压为1 000Pa时，4—7 2No5风机可输送风量18 000m3／h；但当风压增到3000Pa时，输送的风量就只有1 000m3/h。

为了全面评定风机的性能，就必须了解在各种工况下风机的风压和风量，以及功率、效率与风量的关系。

这就是为什么要通过风机性能试验做出风机特性曲线的原因所在。

通风机制造工厂对生产的风机，根据实验预先做出其特性曲线，以供用户选择风机时参考。

有些风机产品样本，不但列出特性曲线图，而是还提供性能表格。

下表列出了4—72离心式通风机的部分性能数据。

从特性曲线图可以看出，在一定转速下，风机的效率随着风量的改变而变化，但其中必有一个最高效率点刁一。

相应于最高效率下的风量、风压和轴功率称为。

此范围风机的最佳工况，在选择风机时，应使其实际运转效率不低于0．9ηmax称为风机的经济使用范围。

下表中列出的8个性能点(工况点)，均在风机的经济使用范围内。

4—72 型离心式通风机性能表(摘录)正确选择风机，是保证通风系统正常、经济运行的一个重要条件。

所谓正确选择风机，主要是指根据被输送气体的性质和用途选择不同用途的风机；选择的风机要满足系统所需要的风量，同时风机的风压要能克服系统的阻力，而且在效率最高或经济使用范围内工作。

具体选择方法和步骤如下：1．根据被输送气体的性质，选用不同用途的风机。

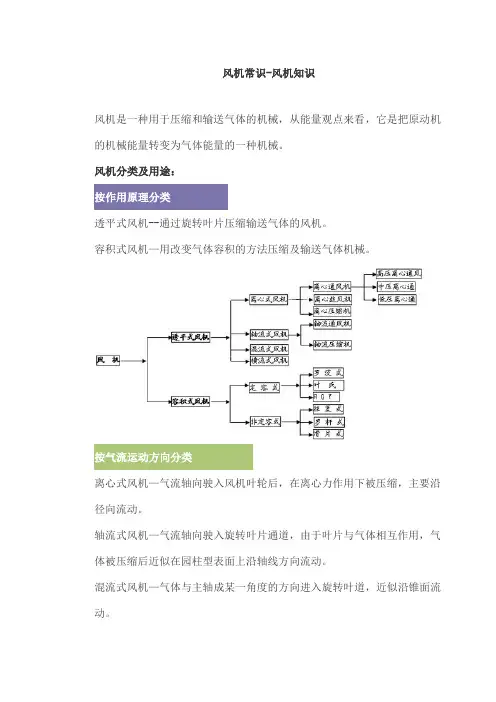

风机常识-风机知识风机是一种用于压缩和输送气体的机械，从能量观点来看，它是把原动机的机械能量转变为气体能量的一种机械。

风机分类及用途：按作用原理分类透平式风机--通过旋转叶片压缩输送气体的风机。

容积式风机—用改变气体容积的方法压缩及输送气体机械。

按气流运动方向分类离心式风机—气流轴向驶入风机叶轮后，在离心力作用下被压缩，主要沿径向流动。

轴流式风机—气流轴向驶入旋转叶片通道，由于叶片与气体相互作用，气体被压缩后近似在园柱型表面上沿轴线方向流动。

混流式风机—气体与主轴成某一角度的方向进入旋转叶道，近似沿锥面流动。

横流式风机—气体横贯旋转叶道，而受到叶片作用升高压力。

按生产压力的高低分类(以绝对压力计算)通风机—排气压力低于112700Pa；鼓风机—排气压力在112700Pa~343000Pa之间；压缩机—排气压力高于343000Pa以上；通风机高低压相应分类如下(在标准状态下)低压离心通风机：全压P≤1000Pa中压离心通风机：全压P=1000~5000Pa高压离心通风机：全压P=5000~30000Pa低压轴流通风机：全压P≤500Pa高压轴流通风机：全压P=500~5000Pa一般通风机全称表示方法型式和品种组成表示方法压力:离心通风机的压力指升压（相对于大气的压力）,即气体在风机内压力的升高值或者该风机进出口处气体压力之差。

它有静压、动压、全压之分。

性能参数指全压（等于风机出口与进口总压之差）,其单位常用Pa、KPa、mH2O、mmH2O等。

流量:单位时间内流过风机的气体容积,又称风量。

常用Q来表示,常用单位是;m3/s、m3/min、m3/h（秒、分、小时）。

(有时候也用到“质量流量”即单位时间内流过风机的气体质量,这个时候需要考虑风机进口的气体密度,与气体成份,当地大气压,气体温度,进口压力有密切影响,需经换算才能得到习惯的“气体流量”。

转速：风机转子旋转速度。

常以n来表示、其单位用r/min(r表示转速，min表示分钟)。

引风机的工作原理引风机是一种用于通风、换气和排风的设备，广泛应用于工业、建筑、农业和其他领域。

它的工作原理是通过电动机驱动叶轮旋转，产生气流，从而实现空气的流动和排放。

本文将详细介绍引风机的工作原理，包括结构组成、工作过程和应用场景。

引风机的结构组成主要包括电动机、叶轮、壳体和控制系统。

电动机是引风机的动力源，通常采用交流电机或直流电机，通过电源供给驱动叶轮旋转。

叶轮是引风机的核心部件，它的设计和形状会直接影响气流的产生和流动。

壳体是用来固定和保护电动机和叶轮的外部结构，通常采用金属或塑料材料制成。

控制系统用于调节引风机的运行状态和风量，可以实现自动控制和远程监控。

引风机的工作过程是通过电动机驱动叶轮旋转产生气流，从而实现空气的流动和排放。

当电动机启动后，叶轮开始旋转，产生的离心力将空气吸入叶轮内部，然后通过叶片的作用产生气流。

这时，气流会被推向引风机的出口，从而实现空气的流动和排放。

引风机的工作原理类似于风扇，但其产生的气流更加强劲和持续。

引风机的应用场景非常广泛，主要包括工业通风、建筑通风、农业通风和环境保护等领域。

在工业生产中，引风机常用于排烟、换气和除尘，可以有效改善生产环境和保障员工健康。

在建筑领域，引风机常用于排风和通风，可以改善室内空气质量和舒适度。

在农业生产中，引风机常用于温室通风和畜禽养殖，可以调节温度和湿度，促进作物生长和动物健康。

在环境保护中，引风机常用于污染治理和废气处理，可以净化空气和保护生态环境。

总之，引风机是一种重要的通风设备，其工作原理是通过电动机驱动叶轮旋转产生气流，从而实现空气的流动和排放。

它在工业、建筑、农业和环境保护等领域有着广泛的应用，对改善生产环境、保障健康和促进可持续发展起着重要作用。

希望本文对读者对引风机的工作原理有所了解，并能够在实际应用中发挥其作用。
