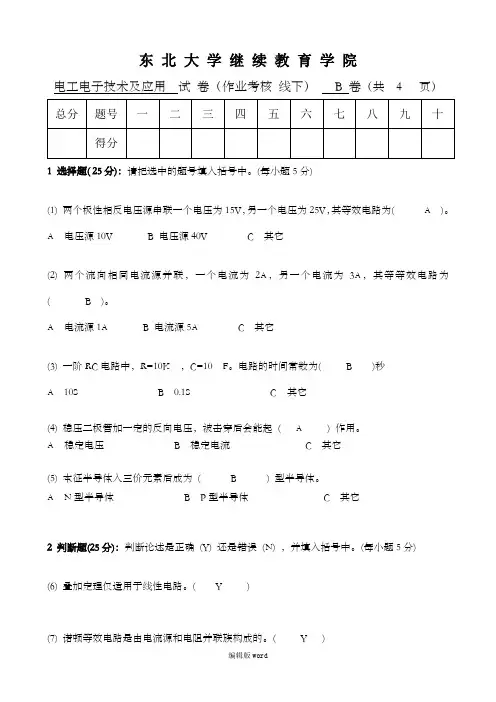

东北大学继续教育学院电工电子技术及应用试卷（作业考核线下） B 卷（共 4 页）总分题号一二三四五六七八九十得分1 选择题( 25分)：请把选中的题号填入括号中。

(每小题5分)(1) 两个极性相反电压源串联一个电压为15V，另一个电压为25V，其等效电路为( A )。

A 电压源10VB 电压源40VC 其它(2) 两个流向相同电流源并联，一个电流为2A，另一个电流为3A，其等等效电路为( B )。

A 电流源1AB 电流源5AC 其它(3) 一阶RC电路中，R=10K，C=10F。

电路的时间常数为( B )秒A 10SB 0.1SC 其它(4) 稳压二极管加一定的反向电压，被击穿后会能起( A ) 作用。

A 稳定电压B 稳定电流C 其它(5) 本征半导体入三价元素后成为( B ) 型半导体。

A N型半导体B P型半导体C 其它2 判断题(25分)：判断论述是正确(Y) 还是错误(N) ，并填入括号中。

(每小题5分)(6) 叠加定理仅适用于线性电路。

( Y )(7) 诺顿等效电路是由电流源和电阻并联族构成的。

( Y )(8) 一阶电路的时间常数越大，完成过渡过程所需要的时间就越短。

( N )(9) 接触器是一种当电设备发生短路故障时能自动切断电路的短路保护电器。

( N )(10) 晶体管进入截止区工作，造成截止失真。

适当增加基极电流可消除截止失真。

( Y ) 3 问答题( 50分)：请把具体回答写入各题“答：”的后面。

(每小题10分)(11) 求图中的电流I的值。

答：3A+9A- I=0I=12A(12) 求图中的U=10伏，R=30欧。

求电阻电压U1有效值。

答：串联电路，平分电压，电阻一样，故，U1=U/2=5V(13) 求t0时u c(t)。

答：电路分析可知，图为并联电路则:通过电阻的电路为I=R2I/(R1+R2)=4*6/(4+4)=3A因电容两端电压与电阻电压相等故，Uc=R1I=12V由电容电压计算公式可得：uc(t)=uc+(u1-u2)*[1-exp(-t/RC)]u c(t)=12e-0.25t V(14) 一台三相异步电动机，PN = 10kW，UN= 380V，nN= 1450r/min。

武汉大学2018—2019学年第一学期 《电机学》（下）试卷（A ）标答1.（10分）感应电动机带负载运行，若电源电压下降过多，会产生什么严重后果？如果电源电压下降20%，定量说明对最大转矩、起动转矩、气隙磁通有何影响？定性说明对定子电流、转差率有何影响（设负载转矩不变并且不考虑磁路饱和影响）？答： 最大转矩和起动转矩与电压平方成正比。

如果电源电压下降过多，当起动转矩下降到小于负载转矩时，电动机不能起动。

当最大转矩下降到小于负载转矩时，原来运行的电动机将停转。

电源电压下降%20，则最大转矩下降到原来的%64，起动转矩也下降到原来的%64。

磁通下降到原来的%20，不考虑饱和的影响时，空载电流下降到原来的%20。

在负载转矩不变的情况下，22cos ϕI 上升20%，定子电流相应上升，电动机的转速有所降低，s 增大，m s 不变。

2.（10分）一台绕线式转子异步电动机，直接起动的起动电流为stN I，起动转矩为stN T ，若采用转子串电阻起动(m s<1)，则起动电流、起动转矩将怎样变化？若转子串电阻调速，则电动机的过载能力、机械特性的硬度将怎样变化？ 答： 起动电流变小、起动转矩增大、过载能力不变、机械特性的硬度变软；3、(13分)有一台三相四极绕线式感应电动机，1N U =380V ，Y 接法，1f =50Hz 。

已知120.012R R '==Ω，120.06X X σσ'==，在输出功率为155kW 时，测得转子铜耗为2210W ，机械损耗为1640W ，附加损耗为1310W 。

试求： (1) 此时的em P ，s ，n 和em T ；(2) 当负载转矩不变时，在转子绕组中每相串入电阻0.1t R '=Ω（折算到定子侧值）时，电动机的s ，n ，cu2p 各为多少？ 解：（1）22155 2.21 1.64 1.31160.16em cu mec ad P P p p p kW=+++=+++=2/ 2.21/160.160.0134cu em s p P ===（0.0138）1(1)15001479.9/minn s n r =-=⨯=（1-0.0134）（2）负载转矩不变，则调速前后，电磁转矩不变22t R R R s s '''+='1(1)(10.1288)15001306.8r/min n s n ''=-=-⨯=2cu p 不变，22210cu p W = （所串电阻的损耗，是不是转子的铜耗？）4、(12分)一台三相笼型异步电动机，1450/min N n r = ，20N I A = ，380N U V = ，定子△接，cos 0.87,87.5%N ϕη== ，起动电流倍数/7i st N k I I == ，起动转矩倍数 1.4st k = ，试求： （1）轴上输出的额定转矩？（2）若采用Y -△ 起动，起动电流为多少？能否半载起动？ 解：（1）11cos 380200.8711452.30.87511452.310020.810020.89.559.55661450N N N N N N N N P I W P P W P T N m n ϕη==⨯⨯===⨯===⨯=（2）采用-Y △起动，11172046.673331111.40.47333stY st i N stY st st N N nI I k I AT T k T T T ===⨯⨯====⨯=0.5stY L N T T T <=所以半载时，不能采用-Y △起动。

2O18年电工考试题及答案一、单项选择题（每题2分，共10题）1. 电流通过导体时，导体两端的电压与电流的比值称为（）。

A. 电阻B. 电流C. 电压D. 功率答案：A2. 交流电路中，电感元件的阻抗与频率的关系是（）。

A. 无关B. 成正比C. 成反比D. 正比于频率的平方答案：C3. 以下哪种材料是半导体材料（）。

A. 铜B. 铁C. 硅D. 银答案：C4. 星形连接的三相电路中，线电压与相电压的关系是（）。

A. 相等B. 1:1C. √3倍D. 2倍5. 电路中，电容器的单位是（）。

A. 欧姆B. 法拉C. 亨利D. 西门子答案：B6. 电路中，电感器的单位是（）。

A. 欧姆B. 亨利C. 法拉D. 西门子答案：B7. 在三相电路中，功率因数的定义是（）。

A. 有功功率与视在功率的比值B. 无功功率与视在功率的比值C. 视在功率与有功功率的比值D. 视在功率与无功功率的比值答案：A8. 根据欧姆定律，电阻R等于（）。

A. 电压U除以电流IB. 电流I除以电压UC. 电压U乘以电流ID. 电压U与电流I的平方答案：A9. 电路中，电能的单位是（）。

B. 焦耳C. 伏特D. 安培答案：B10. 电路中，电功率的单位是（）。

A. 焦耳B. 瓦特C. 伏特D. 安培答案：B二、多项选择题（每题3分，共5题）1. 以下哪些是三相电路的特点（）。

A. 三根相线B. 三根零线C. 星形连接D. 角形连接答案：ACD2. 电路中，以下哪些元件是纯电阻元件（）。

A. 电感器B. 电容器C. 电阻器D. 半导体器件答案：C3. 以下哪些因素会影响电路的功率因数（）。

A. 电路的负载类型B. 电路的连接方式C. 电路的频率D. 电路的电压答案：A4. 电路中，以下哪些是安全用电的基本要求（）。

A. 不使用破损的电线B. 不在潮湿环境中使用电器C. 不私自改装电器D. 定期检查电器设备答案：ABCD5. 电路中，以下哪些是电容器的特性（）。

教研室主任 （签字）

学院院长（系主任） （签字）

专 业 班 级 学 号 姓 名

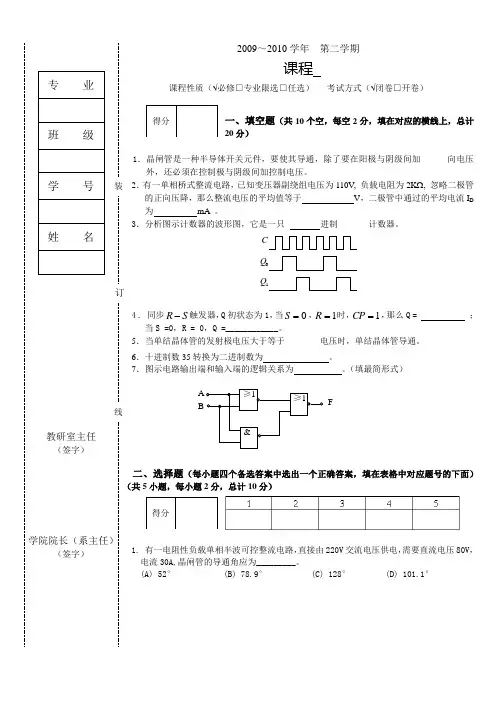

2009～2010学年 第二学期 课程

课程性质（√必修□专业限选□任选） 考试方式（√闭卷□开卷）

一、填空题（共10个空，每空2分，填在对应的横线上，总计20分） 1．晶闸管是一种半导体开关元件，要使其导通，除了要在阳极与阴级间加______向电压外，还必须在控制极与阴级间加控制电压。 2．有一单相桥式整流电路，已知变压器副绕组电压为110V, 负载电阻为2K, 忽略二极管 的正向压降，那么整流电压的平均值等于 V，二极管中通过的平均电流ID为 mA 。 3．分析图示计数器的波形图，它是一只 进制_______计数器。 CQ0Q1 4 . 同步SR触发器，Q初状态为1，当0S，1R时，1CP，那么Q = ； 当S =0，R = 0，Q =____________。 5．当单结晶体管的发射极电压大于等于________电压时，单结晶体管导通。 6．十进制数35转换为二进制数为 。 7．图示电路输出端和输入端的逻辑关系为 。（填最简形式） 二、选择题（每小题四个备选答案中选出一个正确答案，填在表格中对应题号的下面）（共5小题，每小题2分，总计10分） 1. 有一电阻性负载单相半波可控整流电路，直接由220V交流电压供电，需要直流电压80V，电流30A,晶闸管的导通角应为_________。 (A) 52° (B) 78.9° (C) 128° (D) 101.1° 得分

得分 装

订 线 ≥1 & ≥1 A

B F ∞ ∞

ui1 R1

RF

u0

题 号 一 二 三 四 总 分 得 分

2．如图所示电路，当Ｄ１虚焊时，输出电压ＵＬ＝ 。

(A) 29.0U (B) 20.1U (C) 22.1U (D) 245.0U 3. 逻辑电路如图所示，已知Q2端输出脉冲的频率为f2，则输入时钟脉冲CP频率为________。 (A)2f41 (B)2f21 (C)2f2 (D)2f4
