理工学院-09级电工电子技术(二)期末考试A卷

《电工电子技术》期末考试卷专业年级姓名一、单项选择题(每题4分，共40分)1.任何一个有源二端线性网络的戴维南等效电路是( )A.一个理想电流源和一个电阻的并联电路B.一个理想电流源和一个理想电压源的并联电路C.一个理想电压源和一个理想电流源的串联电路D.一个理想电压源和一个电阻的串联电路2.图示电路中，所有输出功率的元件( )A.仅有恒压源B.仅有恒流源C.有恒压源和恒流源D.不能确定3.某电路元件中，按关联方向电流)i︒-=A，两端电压t9010t2314sin(2202u=V，则此314sin元件的无功功率Q为( )A.-4400WB.-2200varC.2200varD.4400W4.在负载为三角形连接的对称三相电路中，各线电流与相电流的关系是( )A.大小、相位都相等B.大小相等、线电流超前相应的相电流︒90C.线电流大小为相电流大小的3倍、线电流超前相应的相电流︒30D.线电流大小为相电流大小的3倍、线电流滞后相应的相电流︒305.在电路中用来对电气设备进行短路保护的电器是( )A.交流接触器B.热继电器C.中间继电器D.熔断器6.制造普通变压器铁心的磁性材料是( )A.碳钢B.硅钢片C.铝镍钴合金D.硬磁铁氧体7.通常用于扩大交流电流表测量量程的电流互感器，其副绕组的额定电流规定为( )A.0.5A或2AB.1A或5AC.2A或10AD.3A或15A8.一台三相异步电动机的磁极对数p=2，电源频率为50Hz，电动机转速n=1440r/min，其转差率s为( )A.1%B.2%C.3%D.4%9.在共射极放大电路中，当其他参数不变只有负载电阻R L增大时，电压放大倍数将( )A.减少B.增大C.保持不变D.大小不变，符号改变10.在单管固定偏置共射极放大电路中，若测得三极管的静态管压降U CE近似等于电源电压U CC时，则该管工作状态为( )A.饱和B.截止C.放大D.不能确定二、图示对称三相电路中，R AB=R BC=R CA=100Ω，电源线电压为380V，求：(1)电压表和电流表的读数是多少?(2)三相负载消耗的功率P是多少?（20分）三、在R 、L 串联电路中，外加电压tV 314sin 2220u =，按关联方向电流i=A )45t 314sin(222︒-，求此电路的阻抗|Z|、电阻R 及电感L 。

第 １ 页 共 7 页专业班级____________ 考生姓名：____________ 学 号_______一． 选择（20分、2分/题）1．变压器降压使用时，能输出较大的____b_____。

A 、功率B 、电流C 、电能D 、电功2．三相异步电动机旋转磁场的旋转方向是由三相电源的________b_决定。

A 、相位B 、相序C 、频率D 、相位角3．电气控制线路原理图中，触头的位置是处于______a___。

____d_____。

A 、380V B 、220V C 、110V D 、36V 以下 5．关于提高功率因数的说法，正确的是 （ c ）A.在感性负载上并联电感可以提高功率因数B.在感性负载上并联电容可以降低功率因数C.在感性负载上并联电容可以提高功率因数6．乙类互补对称式功放电路，其输出波形的交越失真是指（ c ）。

A ．频率失真B 、相位失真C 、波形过零时出现的失真D 、幅度失真7．稳压管的动态电阻（ b ）稳压性能越好。

A 、越大B 、越小C 、较合适D 、不一定 8．运算放大器电路如图所示，该电路中反馈类型为 ( )。

a(A) 串联电压负反馈 (B) 串联电流负反馈 (C) 并联电压负反馈 (D) 并联电流负反馈第 ２ 页 共 7 页∞9．单稳态触发器的输出状态有（ a ）A 、一个稳态、一个暂态B 、两个稳态C 、只有一个稳态D 、没有稳态10．一个8选1多路选择器，输入地址有 c 。

A 、2位B 、3位C 、4位D 、8位 二、计算题（70分） 1．已知图5所示电路中U S1=24V ，U S2＝6V ，R 1=12Ω，R 2＝6Ω,R 3=2Ω，试用戴维宁定理求流过电阻R 3中的电流I 3。

(10分)2．如图所示R －L串联电路，R=280Ω，R L =20Ω,L=1.65H ，电源电压U=220V ，电源频率为50H Z 。

(10分)求：（1）阻抗Z L 及Z ；（2）电路电流I（3）电压U R 和U L 。

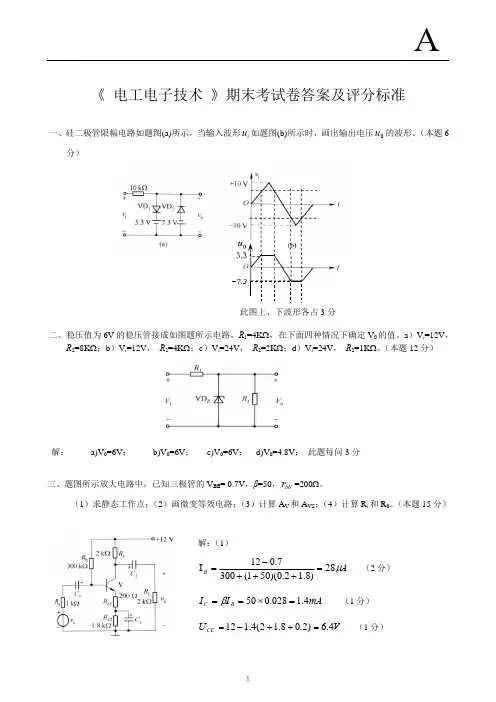

《电工电子学》期末考试试卷A 、答案及评分标准 (闭卷考试)班级： 姓名： 学号：考试时间：120分钟 （请考生注意！ 本试卷共7页） 试卷满分：100分一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内（本大题共 11 小题，总计 22 分 ）1、本小题2分电 路 如 图 所 示，二 极 管 为 同 一 型 号 的 理 想 元 件，电 阻 R = 4 k Ω，电 位 u A =1V ， u B =3V ，则 电 位 u F 等 于（ a ）。

(a) 1 V (b) 3 V (c) 12 Vu A u Bu F2、本小题2分电 路 如 图 所 示，设 D Z1 的 稳 定 电 压 为 6 V ，D Z2 的 稳 定 电 压 为 12 V ， 设 稳 压 管 的 正 向 压 降 为 0.7 V ，则 输 出 电 压U O 等 于 （ b ）。

(a) 18V (b) 6.7V (c) 30V (d) 12.7V3、本小题2分电 路 如 图 所 示， 晶 体 管 处 于（ a ）。

(a) 饱 和 状 态 (b) 放 大 状 态 (c) 截 止 状 态12V4、本小题2分分压式偏置放大电路如下图所示，为使稳定静态工作点的效果更好一些，而且对放大电路其它性能不产生影响，在设计电路时应使（ b ）。

(a) I B = I2，V B =U BE(b) I2 = (5~10)I B，V B = (5~10)U BE(c) I2<<I B，V B = 2UBEUCC5、本小题2分在直接耦合放大电路中，采用差动式电路结构的主要目的是( b )。

(a) 提高电压放大倍数(b) 抑制零点漂移(c) 提高带负载能力6、本小题2分差动放大电路如图所示，其输入信号电压u i为( a )。

(a) 差模信号(b) 共模信号(c) 比较信号UCC7、本小题2分某功率放大电路的工作状态如下图所示，静态工作点Q 靠近截止区，这种情况称为( c )。

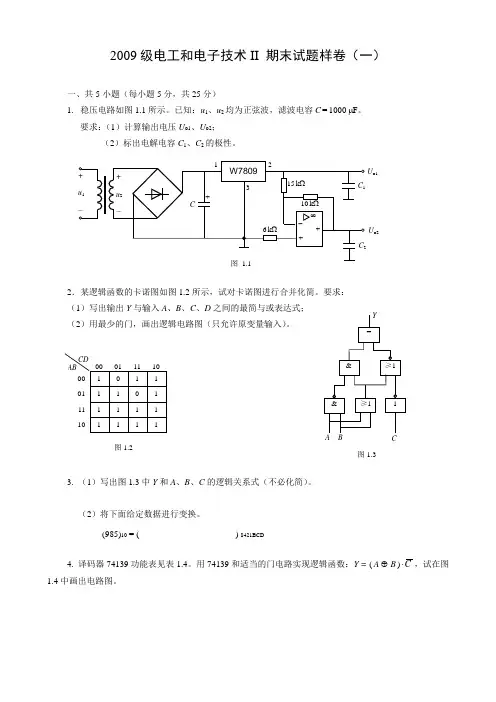

2009级电工和电子技术II 期末试题样卷（一）一、共5小题（每小题5分，共25分）1. 稳压电路如图1.1所示。

已知：u 1、u 2均为正弦波，滤波电容C = 1000 μF 。

要求：（1）计算输出电压U o1、U o2；（2）标出电解电容C 1、C 2的极性。

2．某逻辑函数的卡诺图如图1.2所示，试对卡诺图进行合并化简。

要求： （1）写出输出Y 与输入A 、B 、C 、D 之间的最简与或表达式； （2）用最少的门，画出逻辑电路图（只允许原变量输入）。

3. （1）写出图1.3中Y 和A 、B 、C 的逻辑关系式（不必化简）。

（2）将下面给定数据进行变换。

(985)10 = () 8421BCD4. 译码器74139功能表见表1.4。

用74139和适当的门电路实现逻辑函数：Y = ( A ⊕ B ) ⋅C ，试在图1.4中画出电路图。

图1.2U o1U o2图1.35. 电路如图1.5（a ）所示，设触发器初始状态为Q 0 Q 1 = 00。

（1）写出电路的驱动方程；（2）在图（b ）中对应CP ，画出Q 0、Q 1、D R 的波形图。

二、（9分）试设计一优先编码器对以下4类电话进行编码控制，优先级排序（由高到低）为：火警电话A ，急救电话B ，工作电话C ，生活电话D 。

设输入1表示有通话请求，0表示无通话请求。

输出Y A 、Y B 、Y C 、Y D 分别表示火警、急救、工作、生活这四种电话的接通状态，1表示允许接通，0表示不允许接通。

要求：（1）列出真值表；（2）写出逻辑表达式，并化简为最简与或式； （3）画出逻辑电路图（只允许原变量输入）。

三、（8分）试分析如图3所示电路的工作情况。

要求： （1）写出电路的驱动方程；（2）将输出状态填入状态表（一个工作循环）。

表1.4 译码器74139 功能表CPQ 0Q 1（b ）D R图1.5（a ）图1.4A 00YSA 1 2Y 1Y 3Y 74139 图3四、（8分）由74160（功能表见表4）和适当的门电路构成3 ~ 9循环的加法计数器。

电工电子技术试题库考试试卷期末考试试卷及答案详解一、选择题（每题2分，共20分）1. 以下哪个不是基本的电路元件？A. 电阻B. 电容C. 电感D. 二极管答案：D解析：基本的电路元件包括电阻、电容和电感。

二极管属于半导体器件，不属于基本电路元件。

2. 在串联电路中，电流处处相等，以下哪个说法正确？A. 电压处处相等B. 功率处处相等C. 电阻处处相等D. 电容处处相等答案：B解析：在串联电路中，电流处处相等，因此功率处处相等。

电压、电阻和电容在串联电路中不一定相等。

3. 以下哪个属于非线性电阻？A. 线性电阻B. 热敏电阻C. 光敏电阻D. 所有以上选项答案：D解析：非线性电阻包括线性电阻、热敏电阻和光敏电阻等。

4. 以下哪个不属于放大器的分类？A. 电压放大器B. 功率放大器C. 频率放大器D. 直流放大器答案：C解析：放大器的分类主要有电压放大器、功率放大器、频率放大器和直流放大器等。

频率放大器不属于放大器的分类。

5. 以下哪个是模拟信号的特点？A. 连续性B. 离散性C. 确定性D. 随机性答案：A解析：模拟信号具有连续性，而数字信号具有离散性。

二、填空题（每题3分，共15分）6. 在并联电路中，电压处处相等，电流等于各支路电流的______。

答案：和解析：在并联电路中，电压处处相等，电流等于各支路电流的和。

7. 电路元件按照其在电路中的作用可分为______元件和______元件。

答案：有源元件，无源元件解析：电路元件按照其在电路中的作用可分为有源元件（如电源、信号源等）和无源元件（如电阻、电容、电感等）。

8. 放大器的输入信号与输出信号的相位关系称为______。

答案：相位移解析：放大器的输入信号与输出信号的相位关系称为相位移。

9. 模拟信号经过采样和量化后，变为______信号。

答案：数字信号解析：模拟信号经过采样和量化后，变为数字信号。

三、判断题（每题2分，共10分）10. 在串联电路中，电压处处相等。

2020—2021学年度第二学期《电工与电子技术》期末考试题试卷及答案（卷A ）题 号 一 二 三 四 五 总 分得 分一、填空题。

1. 相差动高频保护的工作原理利用（高频）信号来比较被保护线路两端的电流（相位）。

2. 发现隔离开关发热时，应降低该设备（负荷）至不发热为止，并加强该处的通风降温，如发热严重应（停止）该设备运行后进行处理。

3. 水内冷发电机定子线棒层间最高和最低温度间的温度差达（8）℃或定子线棒引水管出水温差达（8）℃时应报警并查明原因，此时可（降负荷）处理。

4. 水内冷发电机定子线棒温差达（14）℃或定子引水管出水温差达（12）℃，或任一定子槽内层间测温元件温度超过（90）℃或出水温度超过（85）℃时，在确认测温元件无误后，为避免发生重大事故，应立即（停机），进行（反冲洗）及有关检查处理。

5. 正弦交流电路中总电压的有效值与电流的有效值的乘积,既包含（有功功率）,也包含（无功功率）,我们把它叫做（视在…○…………○………装…………○…………订…………○…………线…………○…………院系： 专业班级： 学号： 姓名： 座位号：功率）。

6. 在电路中,流入节点的电流（等于）从该节点流出的电流,这就是基尔霍夫（笫一定律）。

7. 从回路任何一点出发,沿回路循环一周,电位升高的和（等于）电位降低的和,这就是基尔霍夫（第二定律）。

8. 在计算复杂电路的各种方法，（支路电流）法是最基本的方法。

9. 在（感性）电路中,电压超前于电流；在（容性）电路中,电压滞后于电流。

10. 在电力系统中,常用并联电抗器的方法,以吸收多余的（无功）功率,降低（系统电压）。

11. 在三相交流电路中,三角形连接的电源或负载,它们的线电压（等于）相电压。

12. 对称三相交流电路的总功率等于单相功率的（3）倍。

13. 对于对称的三相交流电路中性点电压等于（零）。

14. 在电力系统中,所谓短路是指（相与相）或（相与地）之间,通过电弧或其他较小阻抗的一种非正常连接。

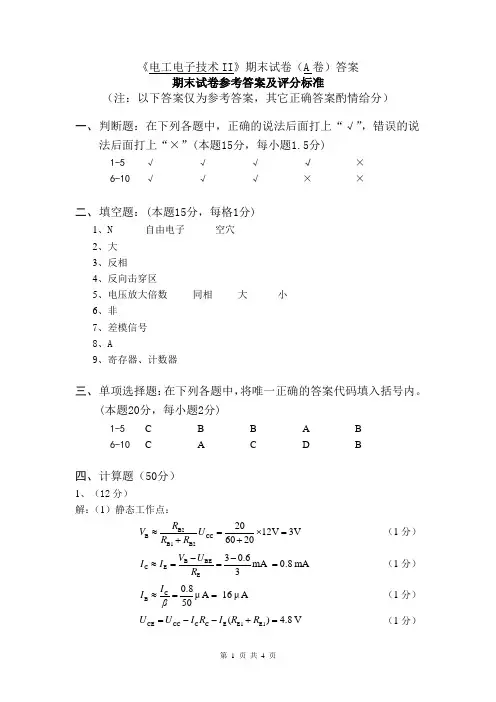

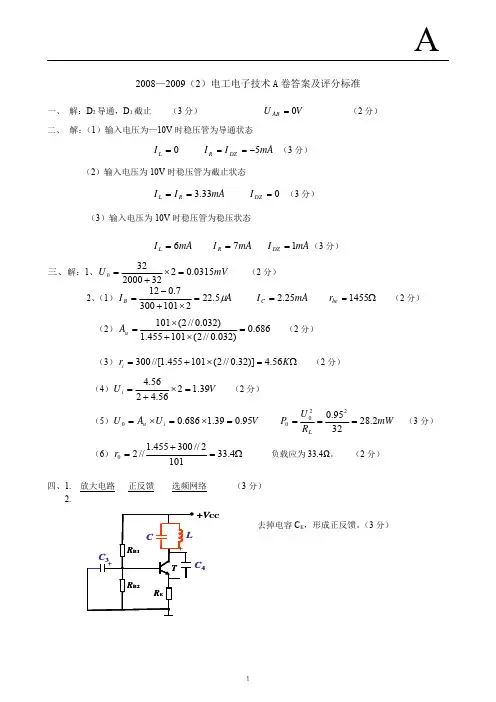

《电工电子技术II 》期末试卷（A 卷）答案期末试卷参考答案及评分标准（注：以下答案仅为参考答案，其它正确答案酌情给分）一、 判断题：在下列各题中，正确的说法后面打上“√”，错误的说法后面打上“×”(本题15分，每小题1.5分)1-5 √ √ √ √ × 6-10√√√××二、 填空题：(本题15分，每格1分)1、N自由电子空穴2、大3、反相4、反向击穿区5、电压放大倍数 同相 大 小6、非7、差模信号8、A9、寄存器、计数器三、 单项选择题：在下列各题中，将唯一正确的答案代码填入括号内。

(本题20分，每小题2分)1-5 C B B A B 6-10CACDB四、 计算题（50分）1、（12分）解：（1）静态工作点：B2B CC B1B22012V 3V 6020R V U R R ≈=⨯=++（1分） B BE C E E 30.6mA 0.8mA 3V U I I R --≈===（1分） C B 0.8μA 16μA 50I I β≈==（1分） CE CC C C E E1E1() 4.8V U U I R I R R =--+=（1分）（2）微变等效电路（4分） （3） be E 2626200(1 )20051Ω 1.86k ΩI 0.8r β=++=+⨯= （1分） []i B be E //(1 )8.03k Ωr R r βR =++≈（1分）o C 6k Ωr R =≈ （1分）Lbe E8.69(1 )u βR A r βR '=-=-++（1分）2、（10分） 解：222122(1)O i o KR KR u u u R R =+- 12112121/(1)(1)(1)(1)(1)()i i i i i i R KK u K u R K u K u K u u =+-+=+-+=+-（注：正确写出表达式给5分，结果正确再给5分）3、解：（1）=++++Y ABC AB D ABC CD BDBCD B CD AB CD B CD AB D C B CD AB D B CD C B AB D B CD C B A AB D B AB CD C B A ABC D AD B CD C B A ABC +=++=++=+++=+++=+++=++++=++++=)()(（2）=+++Y ABC ABC ABC ABCCB CAAACBCAB+=+ ++=)()(B（每小题5分）4、（12分）解：设课程Ａ、Ｂ、Ｃ、Ｄ及格为１，不及格为０；结业状态变量为Ｙ，Ｙ＝１表示结业，Ｙ＝0表示不能结业。

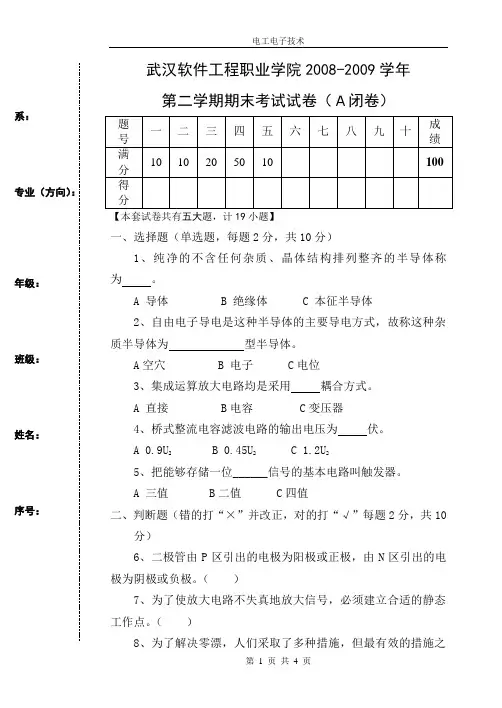

电工电子技术武汉软件工程职业学院2008-2009学年第二学期期末考试试卷（Ａ闭卷）一、选择题（单选题，每题2分，共10分）1、纯净的不含任何杂质、晶体结构排列整齐的半导体称为。

A 导体B 绝缘体C 本征半导体2、自由电子导电是这种半导体的主要导电方式，故称这种杂质半导体为型半导体。

A空穴 B 电子 C电位3、集成运算放大电路均是采用耦合方式。

A 直接B电容 C变压器4、桥式整流电容滤波电路的输出电压为伏。

A 0.9U2 B 0.45U2C 1.2U25、把能够存储一位______信号的基本电路叫触发器。

A 三值 B二值 C四值二、判断题（错的打“×”并改正，对的打“√”每题2分，共10分）6、二极管由P区引出的电极为阳极或正极，由N区引出的电极为阴极或负极。

（）7、为了使放大电路不失真地放大信号，必须建立合适的静态工作点。

（）8、为了解决零漂，人们采取了多种措施，但最有效的措施之一是采用放大电路。

（）9、滤波电路的电容是与负载相串联。

（）10、异或门的逻辑关系是：输入相同，输出为0，输入相异，输出为1。

（）三、简答题（每题5分，共20分）11、什么是“虚短”，什么是“虚断”？12、什么是编码和编码器？13、三极管在使用时，发射极和集电极能否对调使用？14、什么是静态工作点？四、计算题（15题10分， 16、17题各20分，共50分） 15、如下图所示，已知E ＝3V ，电阻R ＝500Ω，当输入电压U i 分别为8伏，3V 、-5V 时，求输出电压U 0的大小。

二极管的导通电压忽 略不计。

16、电路如下图，已知三极管U B Ｅ＝0.7伏。

（1）估算静态工作点I BQ 、I CQ 、U CEQ 。

（2）求Au, R i 和R 0。

17、一单相桥式整流电容滤波电路中，已知交流电源的频率f＝50HZ，要求输出电压U＝30伏，负载电流为250mA，试求流过二极、二极管承受的反向电压U RM和滤波电容C的大小。

专业班级____________ 考生姓名：____________ 学号_______一．选择（20分、2分/题）1．变压器降压使用时，能输出较大的____b_____。

A、功率B、电流C、电能D、电功2．三相异步电动机旋转磁场的旋转方向是由三相电源的________b_决定。

A、相位B、相序C、频率D、相位角3．电气控制线路原理图中，触头的位置是处于______a___。

A、未通电状态B、通电状态C、根据情况确定状态4．为保证机床操作者的安全，机床照明灯的电压应选____d_____。

A、380VB、220VC、110VD、36V以下5．关于提高功率因数的说法，正确的是（ c ）A.在感性负载上并联电感可以提高功率因数B.在感性负载上并联电容可以降低功率因数C.在感性负载上并联电容可以提高功率因数6．乙类互补对称式功放电路，其输出波形的交越失真是指（ c ）。

A．频率失真B、相位失真C、波形过零时出现的失真D、幅度失真7．稳压管的动态电阻（b ）稳压性能越好。

A、越大B、越小C、较合适D、不一定8．运算放大器电路如图所示，该电路中反馈类型为( )。

a(A) 串联电压负反馈(B) 串联电流负反馈(C) 并联电压负反馈(D) 并联电流负反馈∞9．单稳态触发器的输出状态有（a）A、一个稳态、一个暂态B、两个稳态C、只有一个稳态D、没有稳态10．一个8选1多路选择器，输入地址有 c 。

A、2位B、3位C、4位D、8位二、计算题（70分）1．已知图5所示电路中U S1=24V，U S2＝6V，R1=12Ω，R2＝6Ω,R3=2Ω，试用戴维宁定理求流过电阻R3中的电流I3。

(10分)aI3b2．如图所示R－L串联电路，R=280Ω，RL=20Ω,L=1.65H，电源电压U=220V，电源频率为50HZ。

(10分)求：（1）阻抗ZL及Z；（2）电路电流I（3）电压UR 和UL。

U L URUI3、图示电路原已稳定，t = 0 时将开关S 闭合。

电工和电子技术II 期末试题样卷（一）参考答案一、1.（1）U o1 = 9 V ；U o2 = -6 V（2）电容极性：C 1 —上正，C 2 —下正2．（1）由卡诺图（解图1.2（1））得Y = A +C B C B D ++= A +D + B ⊕ C （2）画出逻辑电路图如解图1.2（2）所示。

3.（1） ))((B A AB Y +⋅= C B A ++ （2）( 985 )10 = ( 100110000101 ) 8421BCD4. Y = ( A ⊕ B ) ⋅C = ( A B +B ) ⋅C = B A B A ⋅⋅C 电路连接见解图1.4所示。

5.（1）驱动方程：1D D 0),1(Q R R Q D ===时，J = Q 0， K = 1（2）Q 0、Q 1、D R 的波形如解图1.5所示。

二、（1）真值表如解表2所示。

（2）Y A = A ，Y B = B A ，Y C = C B A ，Y D = D C B A （3）电路图如解图2所示。

解图1.2（1）解表2解图1.4BA Y Y Y Y 解图2B AC 解图1.2（2）CP Q 0Q 1D R 解图1.5三、（1）驱动方程：210Q Q D +=，D 1 = Q 0，D 2 = Q 1（2）状态表如解表3所示，5个CP 周期为一个工作循环。

四、（1）计数器接线图如解图4所示； （2）电路构成七进制加法计数器。

五、1．根据 U = 4.44 f N Φm ，U ↓ → Φm ↓ → B m ↓ → F ↓，故吸力减小。

2．若Aa 为同极性端，电压表读数为25V ； 若Aa 为不同极性端，电压表读数为75V 。

3. N = 3；通电方式：单三拍 A - B - C - A - ……；或双三拍 AB - BC - CA - AB - ……。

六、（1）n N = 1470 r / min（2）P 1N = 33.33 kW ，I N = 58.2 A （3）T N = 194.9 N ⋅m ，T st = 370.31 N ⋅m（4）虽然起动转矩T st 大于负载转矩T L ，但起动电流I st 大于160 A ，所以电动机不适于直接起动。

安徽农业大学2009~2010学年第一学期 《电工与电子技术Ⅱ》试卷参考答案(A 卷)考试形式:闭卷笔试，2小时，满分100分 适用专业:08包装、08纺织一、单项选择题(共20小题，每小题2分，共40分)1、电路如图1所示，若I 4=11mA ，I6=12mA ，则I 5为( A )A 、1mAB 、-1mAC 、23mA410图1 图2 图32、电路如图2所示，电流I 为( B )A 、6AB 、3AC 、5A 3、电路如图3所示，电源U S =10V ，R =5Ω，电流I 为( C ) A 、2A B 、-1A C 、1A 4、电路如图4所示，电压电流的关系式为（ C ）图4 图5A 、U=E+IRB 、U=-E+IRC 、5、电路如图5所示，则B 点电位V B 为（ B ）A 、-４VB 、-1VC 、1V 6、理想电流源的外接电阻越大，则它的端电压( A )A 、越高B 、越低C 、不能确定7、在图6所示交流电路中，电源电压幅值不变，当频率升高时，则（ A ）．A 、灯B 变亮 B 、灯A 变亮C 、灯C 变亮 8、正弦电压311sin(90) u t V ω︒=-如果用有效值相量表示，可写作( A )。

A 、90 220V U ︒-=∠B 、90311V U ︒-=∠C 、m90 220V t U ω︒-=∠ 学院： 专业班级： 姓名： 学号：装 订 线9、如正弦电压3010 V oU =∠ 施加于容抗X C=5Ω的电容元件上，则通过该元件的电流相量I =( B )。

A 、12050oA ∠B 、1202oA ∠ C 、602oA -∠10、某三相四线制电路线电压A B 13=380o U V ∠ ，B C 107=380o U V -∠ ， C A133=380oU V ∠ ，当t =12s 时，三个相电压之和为( B )。

A 、380VB 、0VC 、380 2 V11、在三相交流电路中，负载对称是指( C )A 、ABC Z Z Z ==B 、A BC ϕϕϕ== C 、A B C Z Z Z ==12、正弦交流电路的视在功率视表征该电路的( C )A 、瞬时功率最大值B 、平均功率C 、电压有效值与电流有效值的乘积 13、三相异步电动机产生的电磁转矩是由于( C )A 、定子磁场与定子电流的相互作用B 、转子磁场与转子电流的相互作用C 、旋转磁场与转子电流的相互作用14、使用自动空气断路器可起到对电器的哪些保护？( C )A 、欠压B 、过流C 、以上皆有 15、下列电气设备动作时一定会使电路断开的是（ B ）A 、交流接触器B 、按钮C 、熔断器 16、电路如图7所示，二极管的正向压降忽略不计，3U V =，6sin i u t V ω=，则输出电压o u 的波形为 ( B )。

一、填空题(每空1分,共20分)1.加在二极管上的正向电压大于死区电压时,二极管导通;加反向电压时,二极管截止。

2.NPN型三极管工作在放大区时,电位最高的就是集电极,电位最低的就是发射极。

3.二极管最重要的特性就是单向导电性。

4.半导体二极管导通的条件就是加在二极管两端的正向电压比二极管的死区电压高(或大) 。

5.半导体的导电能力随着温度的升高而增加。

6.PN结的单向导电性指的就是PN结正向偏置时导通, 反向偏置时截止的特性。

7.晶体三极管有两个PN结,分别就是发射结与集电结,分三个区域集电区、基区与发射区。

晶体管的三种工作状态就是放大状态、饱与状态与截止。

8.三极管输入特性曲线指的就是U CE为一定时,讨论I B与U BE之间的关系。

9.在定量分析放大电路的工作性能时,通常采用图解法与微变等效电路法。

10.稳压管工作在特性曲线的反向击穿区。

二、判断题1.三相异步电动机在满载与空载下起动时,起动电流就是一样的。

( 错)2.“虚短”就就是两点并不真正短接,但具有相等的电位。

(对)3.“虚地”就是指该点与接地点等电位。

( 对 )4.二极管若工作在反向击穿区,一定会被击穿。

(错)5.晶体管可以把小电流放大成大电流。

(对)6.在P型半导体中,空穴就是多数载流子,电子就是少数载流子。

(对)7.晶体管可以把小电压放大成大电压。

( 错)8.放大电路一般采用的反馈形式为负反馈。

( 对 )9、射极支路接入电阻R E的目的就是为了稳定静态工作点。

( 对 )10、射极输出器的电压放大倍数等于1,因此它在放大电路中作用不大。

( 错 )三、选择题1.晶体管三极管放大条件就是( B )。

A.发射结要正向偏置B.发射结要正向偏置,集电结要反向偏置C.集电结要反向偏置D.发射结要反向偏置,集电结要正向偏置2.P型半导体就是在本征半导体中加入微量的( A)元素构成的。

A.三价B.四价C.五价D.六价3.一般要求放大电路的( A )。

第 1 页，共 2《电工电子技术II 》期末考试试卷(A 卷)使用班级：普专2015级电子信息工程技术P01、P02班 命题教师：纪红 考核方式：闭卷考试 考试时间：100分钟一、 填空题（在每小题的空格处填入正确答案，本大题共11小题，每空格1分，共计30分）1. 半导体中有 和 两种载流子参与导电。

2. PN 结在 时导通， 时截止，这种特性称为 性。

3. 三极管从结构上可以分成 和 两种类型，它工作时有种载流子参与导电。

4. 三极管具有电流放大作用的外部条件是发射结 ，集电结 。

5. 三极管输出特性曲线通常分为三个区域，分别是 、 、 。

6. 放大电路的输入电压U i =10mV ，输出电压U o =1V ，该放大电路的电压放大倍数为 ，电压增益为 dB 。

7. 两级放大电路，第一级电压增益为40 dB ，第二级电压放大倍数为10倍，则两级总电压放大倍数为 倍，总电压增益为 dB 。

8. 理想集成运算放大器工作在线性状态时，两输入端电压近似 ，称为 ；输入电流近似为 ，称为 。

9. 电压负反馈能稳定 ，使输出电阻 ；电流负反馈能稳定 ，使输出电阻 。

10.负反馈放大电路中，其开环电压放大倍数A=90，电压反馈系数F=0.1，则反馈深度为 ，闭环放大倍数为 。

11.直流稳压电源一般由变压器、 、 和 组成。

二、 选择题（本大题共10小题，每小题2分，共计201.在本征半导体中加入( )元素可形成N 型半导体，加入( )元素可形成P 型半导体。

A.五价B.四价C.三价2.当温度升高时，二极管的反向饱和电流将( ) 。

A.增大 B.不变 C.减小3.杂质半导体中，多数载流子的浓度主要取决于（ ）。

A ．温度 B.掺杂工艺 C.掺杂浓度 D.晶格缺陷4.某NPN 型管电路中，测得U BE =0V ，U BC =-5V ，则可知管子工作于（ ）状态。

A ．放大 B.截止 C.饱和 D.不能确定 5. 选用差分电路的原因是（ ）A.提高输入电阻B.减小温漂C.减小失真D.稳定增益 6.并联负反馈能使放大电路的（ ）A.输入电阻减小B.输入电阻增大C.输入电阻不变D.输出电阻减小7.欲将方波电压转换为三角波电压，应选用（ ）运算电路。

《电工电子学》期末考试试卷A 、答案及评分标准 (闭卷考试)班级： 姓名： 学号：题号一二三四五六七八九十总分得分考试时间：120分钟（请考生注意！ 本试卷共7页）试卷满分：100分一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内（本大题共 11 小题，总计 22 分 ）1、本小题2分电 路 如 图 所 示，二 极 管 为 同 一 型 号 的 理 想 元 件，电 阻 R = 4 k ，电 位Ωu A =1V ，u B =3V ，则 电 位u F 等 于（ a ）。

(a) 1 V(b) 3 V(c) 12 Vu Au B u F2、本小题2分电 路 如 图 所 示，设 D Z1 的 稳 定 电 压 为 6 V ，D Z2 的 稳 定 电 压 为 12 V ， 设 稳 压管 的 正 向 压 降 为 0.7 V ，则 输 出 电 压U O 等 于 （ b ）。

(a) 18V (b) 6.7V (c) 30V (d) 12.7V3、本小题2分电 路 如 图 所 示， 晶 体 管 处 于（ a ）。

(a) 饱 和 状 态 (b) 放 大 状 态 (c) 截 止 状 态12V4、本小题2分分压式偏置放大电路如下图所示，为使稳定静态工作点的效果更好一些，而且对放大电路其它性能不产生影响，在设计电路时应使（ b ）。

(a) I B = I 2，V B =U BE(b) I 2 = (5~10)I B ，V B = (5~10)U BE(c) I 2<<I B ，V B = 2U BEU CC5、本小题2分在直接耦合放大电路中，采用差动式电路结构的主要目的是( b )。

(a) 提高电压放大倍数(b) 抑制零点漂移(c) 提高带负载能力6、本小题2分差动放大电路如图所示，其输入信号电压为( a )。

u i (a) 差模信号(b) 共模信号(c) 比较信号U CC7、本小题2分某功率放大电路的工作状态如下图所示，静态工作点Q 靠近截止区，这种情况称为( c )。
