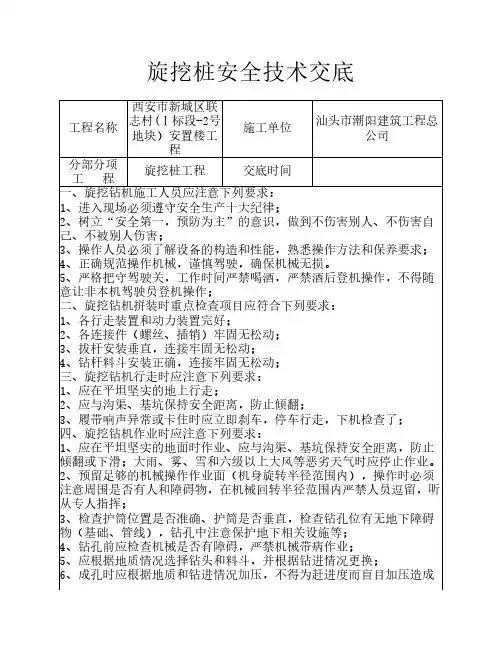

旋挖桩成孔作业安全技术交底

旋挖桩成孔作业安全技术交底 安4-2 施工单位 单位工程名称

交底部位 基坑基础 施工内容 旋挖桩作业

安 全 技 术 交 底 内 容

一、 旋挖钻机施工人员应注意卜列」要求： 1进入现场必须遵守安全生产十大纪律； 2、 树立“安全第一，预防为主”的意识，做到不伤害别人、不伤 害自己、不被别人伤害； 3、 操作人员必须了解设备的构造和性能，熟悉操作方法和保养要 求； 4、 正确规范操作机械，谨慎驾驶，确保机械无损。 5、严格把守驾驶关，工作时间严禁喝酒，严禁酒后登机操作，不 得随意让非本机驾驶员登机操作；

二、 安全防范重点 根据本工程特点，安全防范重点有以下几方面：防坍孔事故； 防起重伤害事故；防触电、电击事故；防机械伤害事故；防交通事 故；防撞击事故。 三、 钻孔桩施工中的危险识别、因素分析 钻孔灌注桩施工过程中可能出现的危险因素有： 人员落泥浆池 淹溺、触电伤害、起重伤害、机械伤害等。 1人员落泥浆池淹溺 钻孔过程中泥浆池围挡不及时，容易造成淹溺事故。 2、 触电伤害 钻孔灌注桩施工过程中，没有有效的接地措施；设备接线处损 坏或无防触电保护措施，三级漏电保护措施；电焊线、电缆线等破 损漏电；没有对电器设备定期检查维修等都可能会造成施工人员触 电伤亡。 3、 起重伤害 钻孔灌注桩施工过程中，钻机的吊运、拼装、泥浆泵的吊装吊 索具不规范，人员未撤离等；吊装钢筋笼、钻机、钻头等，吊装作 业机械操作半径内有人员活动，起重臂下有人员作业。 4、 机械伤害 钻机单人作业，作业中检修，或疲劳误操作等，造成机械伤害。 四、 泥浆池的安全防护措施 1泥浆池防护 沿泥浆池四周设置围栏，栏杆材料选用脚手架，防护高度应有 1.4m,埋入深度大于0.6m且牢靠，并用安全绿网围护，悬挂醒目 夜光安全警示标牌及标语，并有足够的照明设施。 现场负责人要不定期对泥浆池、沉淀池、泥浆集中存放地点进 行检查，发现问题及时安排整改。对桩基工作人员进行安全教育， 防止施工人员陷入泥浆池，造成意外伤害。施工完毕，泥浆地点要 设安全警示标志，设立彩旗围护，防止附近村民闯入而发生意外伤 害。 2管理措施 a、 所有泥浆池必须统一做好警示标志，统一编号。 b、 现场施工负责人对泥浆池的安全管理负责。 C、现场专职安全员应加强巡视并做好记录，发现警示标志损 坏、丢失，应立刻更换、补齐。 d、 大雨、洪汛应加强泥浆池的围堰，并做好泥浆池的排水工 作。 e、 现场施工负责人负责监督所有泥浆排放至指定的泥浆池中。 f、 泥浆池开挖时沉淀池和储水池之间留有隔墙，隔墙上严禁 堆放机具和行走。 g、 施工重型机械和运输车应远离泥浆池边 3m以上，倒车时要 有专人指挥。 h、 夜间作业设置照明灯。 3、后期处理 桩基工程结束后，各泥浆池里的泥浆及沉淀石渣应清理干净， 然后回填土方；回填的土方应控制好土的含量，如有条件应测得最 佳含水量。要求密实，以防出现弹簧土。 五、 钢筋笼吊装施工安全措施 1、钻孔桩钢筋笼吊装过程中，因指挥、司机操作或吊点设置 不当，（有时）可能危机到钢筋笼及人身安全，所以必须加强安全 管理，严格按章操作。 2、 钢筋笼必须严格按技术交底进行设置吊环，吊环必须与钢 筋笼主筋焊接牢固，且吊环位置不得随意改变。 3、 吊装施工必须由专门指挥进行指挥，且有安全员进行全过 程旁站。 4、 起吊前，首先是检查钢丝绳是否符合规定标准，挂钩是否 有裂纹、保险是否有效可靠，吊车四脚是否垫稳固，钢筋笼四个吊 点是否焊接牢固。 5、 起吊时使用口哨示警，令起吊作业区域内人员撤出。制止 吊车斜拉、斜吊。 6在地基松散处，吊车下面可使用枕木或钢板支垫稳固，任 何一方没有垫稳固，严禁起吊，起吊时派专人在围档外防护，同时 注意架空电线安全。 7、 钻孔桩成孔后，钢筋笼未放下之前，必须在空口使用钢筋 网防护。 8、 当风力超过6级时，严禁进行钢筋笼吊装作业。 六、临时用电施工安全措施 1施工现场用电管理 临时用电工程图纸必须单独由电气工程技术人员绘制， 经上级 技术负责人审批后作为临时用电施工的依据，施工现场必须采用 “三相五线制”供电。 安装、维修或拆除临时用电工程，必须由专业电工完成，所有 电气设备严格执行“一机一闸一漏一箱”，严禁一闸多机使用或私 接乱拉现。 2、施工现场必须采用“三相五线制”供电，井必须符合下列要求： a、由中性点直接接地的专用变压器供电的施工现场，必须采 用TNs保护接零系统（用电设备的金属外壳必须采用保护接零），专 用保护接零线的首、末端及线路中间必须重复接地。 b、由公用变压器供电的施工现场，全部金属设备的金属外壳， 必须采用保护接地。电气设备的金属外壳必须通过专用接地干线与 接地装置可靠连接，接地干线的首、末端及线路中间必须与接地装 置可靠连接，每一接地装置的接地电阻不得大于 4Q。 C、“三相五线制”的供电干线、分干线必须敷设至各级电制 箱。 d、 专用保护接零（地）线的截面积与工作零线相同，且不得小 于干线截面积的50%，其机械强度必须满足线路敷设方式的要求 （架空敷设不得小于10n矗的铜芯绝缘线）。 e、 接至单台设备的保护接零（地）线的截面积不得小于接至该 设备的相线截面积的50%，且不得小于2 5n多股绝缘铜芯线（设备 出厂已配电缆，且必须拆开密封部件才能更换电缆的设备除外， 如 潜水泵）。 f、 与相线包扎在同一外壳的专用保护接零（地）线（如电缆）， 其颜色必须为绿/黄双色线，该芯线在任何情况下不准改变用途。 g、 专用保护接零（地）线在任何情况下严禁通过工作电流。 h、 动力线路可装设短路保护，照明及安装在易燃易爆场所的 线路必须装设过载保护。 i、 用熔断器作短路保护时，熔体额定电流应不大于电缆线路 或绝缘导线穿管敷设线路的导体允许载流量的 2.5倍，或明敷绝缘 导线允许载流量的1.5倍。 j、 用自动开关作线路短路保护时，自动开关脱扣器额定电流 不小于线路负荷计算电流，其整定值应不大于线路导体长期允许载 流量的2.5倍。 k、 装设过载保护的供电线路，其绝缘导线的允许载流量，应 不小于熔断器熔体额定电流或自动开关过载电流长延时脱扣器整 定电流的1.25倍。 l、 保护、控制线路的开关、熔断器应按线路负荷计算电流的 1.3倍选择。 3、安全距离与外电防护 不得在高、低压线路下方施工、搭设临时设施或堆放物件、架 具、材料及其他杂物。 安全距离：在建工程（包括脚手架）的外侧与架空线路之间的 最小安全距离1kv不小于4m, 1〜10kv不小于6m 20〜35kv不小 于8m。架空导线最大弧垂与施工现场地面最小距离》 4.0m与机动 车道》6.0m。起重臂或被吊物边缘与10kV的架空线路水平距离》 2m机动车道与外电架空线路交叉的最小距离 1kv以下为6m 10kv 以下为7m 外电防护：达不到安全距离要求，必须采取防护措施，增设屏 障、遮栏、围栏或保护网，并悬挂醒目的警告标志牌。 电缆线路：电缆干线应采用埋地或架空敷设，严禁沿地面明设， 并应避免机械损伤和介质腐蚀。电缆穿越建筑物、构筑物、道路、 易受机械损伤的场所及引出地面从 2m高度至地下0.2m处，必须加 设防护套管。橡皮电缆架空敷设时，应沿墙壁或电杆设置，并用绝 缘子固定，严禁使用金属裸线作绑线。橡皮电缆的最大弧垂距地面 不得小于2.5m。 4、接地与防雷： 在施工现场专用的中心点直接接地的电力线路中， 必须采取接 零保护系统。保护零线不得装设开关或熔断器施工现场所有用电设 备，除做保护接零外，必须在设备负荷线的首端处设置漏电保护装 置。 七、施工机械施工安全措施 钻孔桩施工主要施工机械设备有： 反循环钻机、汽车吊、闪光 对焊机、泥浆泵、电焊机等。 1、循环钻机施工安全措施 钻孔桩机操作工、指挥、电工、焊工、机修工等配套齐全，持 证上岗，进入现场必须遵守安全操作规程和十项安全技术措施， 配 戴安全帽穿胶水鞋。 施工场地坡度不大于1%地耐力不小于83kPa( 0.85kgf/cm2 ) 的要求平整实，并配备足够的排水设备和设置沉浆池。 安装前应按作业方案和对照钻机说明书的要求， 详细检查各部 件、零配件齐全合格。不合格或变形、锈蚀的零配件不准使用。 安装钻机应放置坚实平稳，钻杆的中心线偏斜应小于全高的 1% 10m以上的钻杆不得在地面上接好后一次吊起安装。 电源线路、电箱接线正确，绝缘可靠，接地牢固，触电保护器 灵敏有效，电源容量和导线截面符合钻机说明书和安全用电规范的 要求。 汽车式钻机应先架好支腿，将轮胎支起，并采用自动微调或线 锤调整挺杆，保持垂直。 钻机应装有钻深限位的报警装置。 作业前将操纵杆放在空挡位置，启动后应先空运转试验，检查 仪表、温度、音响、制动等各项工作正常后，方可作业。 钻孔时应对准桩位，先使钻杆向下，钻头接触地面，再开动钻 杆转动，不得晃动钻杆。 钻孔作业中，应有专人负责电缆，如遇停电，应将各控制器放 至零位，切断电源，将钻头接触地面。 成孔后，必须将孔口加盖保护或浇注混凝土， 附近不准堆放重 物和材料。 严禁在咼低压架空电线下方钻孔，移动钻机、钻杆时必须保持 与咼压电线的安全距离不小于 6米。 下班时，应将钻头下降接触地面，各部制动住，操纵杆放到空 挡位置，拉闸切断电源，锁好开关锁。 作业后，应清洗钻杆和螺旋片上的泥土泥浆。 遇大雨大雾和六级以上大风，应停止钻桩作业，当风力超过六 级或台风警报时，应将机架放倒在地面上。暴风雨后，必须进行一 次全面检查，发现问题及时处理。 2、汽车吊施工安全措施
