梁板结构设计详解
梁板结构是建筑结构中常见的一种形式，具有承重能力强、变形稳定、施工便捷等优点。它由梁和板两部分组成，梁负责承载和传递荷载，板则负责覆盖梁底部并分散荷载，使荷载均匀传递到梁上。
梁板结构的设计首先要进行荷载计算，将建筑载荷按照规范要求进行分析和计算，确定设计荷载大小。常见的荷载包括自重、活载、风荷载和地震荷载等。根据建筑使用要求和承载能力的需求，设计师确定适当的荷载组合。
接下来是梁的设计。梁的设计研究的是梁的截面尺寸、钢筋布置、受力性能等。在梁板结构中，梁负责承载和传递荷载，因此梁的尺寸和构造必须满足一定的要求。根据设计荷载大小，可以计算出梁的截面尺寸和布置钢筋的数量。同时，设计师还要考虑梁的变形和挠度，确保结构的稳定性和安全性。
梁的选材和施工也需要考虑。选材时要选择适合的梁材料，如钢、混凝土等，根据建筑的需求和经济性进行选择。施工时，要注意梁的加工和安装，保证梁的质量和稳定性。
板的设计与梁类似，但不同之处在于板是承受压力的，因此板的设计注重板的压力性能和变形。在设计时要根据板的荷载计算确定板的尺寸和材料，同时要注意板的布置和连接方式，使板能够保持平整和稳定。
总之，梁板结构的设计涉及到荷载计算、梁设计、板设计、选材和施工等多个方面。设计师需要根据结构的要求和经济的考虑进行合理的设计，保证结构的安全和稳定。同时，设计师还需要与其他工程师和施工人员密切配合，确保结构设计与施工的协调。梁板结构作为一种常见的结构形式，具有广泛的应用前景，因此对其设计技术和研究也是非常重要的。
1. 弹性理论计算法计算粱、板的内力，实际上是将钢筋混凝土粱、板作为匀质弹性材料梁
来考虑的，完全不考虑材料的塑性性质，这在受荷载较小，混凝土开裂的初始阶段是适用的，随着何载的增加，由于混凝土受拉区裂缝的出现和开展，受压区混凝土的塑性变形特别是受拉钢筋屈服后的塑性变形，钢筋混凝土连续梁的内力与何载的关系已不再是线形的，而是非线性的，连续梁的内力发生重分布，这就是通常所称的塑性内力重分布，塑性理论计算方法就是从实际出发，考虑塑性变形内力重分布来计算连续梁的内力.
2. 塑性理论计算法的适用范围 塑性计算法由于是按构件能出瑰塑性铰的情况而建立
起来的一种计算方法，采用此法设计时，在使用阶段的裂缝和挠度一般较大。因此，不是在任何情况下都采用塑性计算法。通常在下列情况下应按弹性理论计算方法进行设计：
(1)直接承受可动荷载或重复荷载作用的构件。
(2)裂缝控制等级为一级或二级的构件。
(3)采用无明显屈服台阶钢材配筋的构件。
(4)要求有较高安全储备的结构。
楼盏中的连续板和次梁，无特殊要求，一般常采用塑性计算。但主粱是楼盖中的重要构
件，为了使其具有较大的承载力储备，一般不考虑塑性内力重分布．而仍按弹性计算法计算。
弹塑性计算方法的区别： [!21ki@][@21ki!]
1， 弹性计算法计算连续板、梁的内力，就是假定结构为弹性匀质材料，按结构力学原理进行计算，一般常用力距分配法来求连续板，梁的内力。 [!21ki@][@21ki!]
2， 混凝土是一种弹塑性材料，其变形由弹性变形和塑性变形两部分组成，钢筋在达到屈服强度后会产生很大的塑性变形。在钢筋混凝土受弯构件正截面的承载力计算中采用的是塑性理论，正确地反映了这两种材料的实际性能。但是按弹性计算方法确定连续梁由荷载所产生的内力时，却并未考虑材料的塑性性能，而假定钢筋混凝土为弹性匀质材料以及结构的刚度不随荷载大小而改变，显然，与截面的承载力计算理论不相协调，同时由弹性计算方法可知，连续梁各截面的最大内力是按照最不利荷载作用下来确定的，而在实际上各种最不利荷载并不可能同时发生，因此，各截面若均按最大内力进行配筋就不能充分发挥材料的作用，而存在着某种程度的浪费。塑性计算方法则是从实际受力情况出发，考虑塑性变形内力重分布来计算连续的内力，这样不仅可消除其内力计算和截面计算的矛盾，而且还可以获得一定的技术经济效果。（塑性铰：塑性铰与普通的理想铰不同，前者能承受一定的弯距，并能沿弯距作用方向作一定限度的转动；后者不能承受弯距，但能自由转动）通过以上分析可知，在连续梁中，如果跨中弯距和配筋不减少（即按弹性系统计算），而适当地减少支座弯距（即按塑性计算法将支座弯距予以调整降低），并不会降低连续梁的承载能力，且结构也是安全可靠的。
混凝土结构设计中的板梁结构设计
一、设计背景和目的
混凝土板梁结构是工业和民用建筑中最常见的结构形式之一，它由水平的混凝土板和垂直的混凝土梁组成。板梁结构设计的目的是确保建筑物的结构安全和稳定，并满足建筑物使用的功能和要求。
二、设计标准和规范
混凝土板梁结构设计需要遵循一些标准和规范，以确保设计的准确性和可靠性。以下是一些常用的标准和规范：
1. GB50010-2010 《混凝土结构设计规范》；
2. GB50009-2012 《建筑结构荷载规范》；
3. GB50017-2017 《钢筋混凝土设计规范》；
4. JGJ3-2010 《建筑结构荷载试算规程》。
三、设计步骤和流程
混凝土板梁结构设计包括以下步骤和流程：
1. 确定设计荷载和负荷组合：根据建筑物的用途和要求，确定设计荷载和负荷组合，包括常规荷载、风荷载和地震荷载等。
2. 确定结构形式和尺寸：根据建筑物的结构形式和尺寸，确定板梁结构的形式和尺寸，包括板厚、梁高、跨度等。
3. 确定钢筋配筋方案：根据荷载和结构形式，确定钢筋配筋方案，包括钢筋的直径、间距等。
4. 进行结构分析和计算：根据设计荷载和负荷组合，进行结构分析和计算，包括板梁的受力分析和计算、钢筋的计算等。
5. 进行结构优化设计：根据结构分析和计算结果，进行结构优化设计，包括调整结构尺寸、增加或减少钢筋等。
6. 编制结构施工图：根据结构设计结果，编制结构施工图，包括板梁结构图、钢筋配筋图等。
四、设计要点和注意事项
混凝土板梁结构设计需要注意以下要点和注意事项：
1. 确保结构稳定：板梁结构的稳定性是设计的重点，需要根据实际情况确定结构的尺寸和钢筋配筋方案，以确保结构的稳定和安全。
2. 考虑承载能力：板梁结构的承载能力是设计的关键，需要根据设计荷载和负荷组合，进行结构分析和计算，以确保结构的承载能力。
3. 注意施工质量：混凝土板梁结构的施工质量直接影响其安全性和稳定性，需要注意施工过程中的细节和质量控制。
1

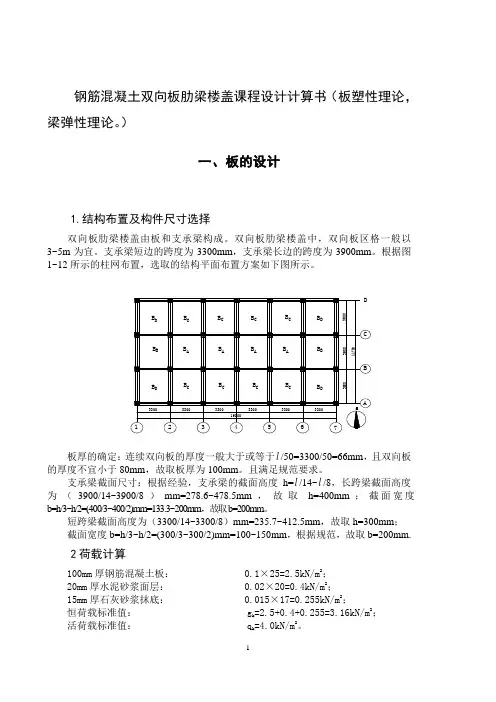

钢筋混凝土双向板肋梁楼盖课程设计计算书（板塑性理论，梁弹性理论。）
一、板的设计
1.结构布置及构件尺寸选择
双向板肋梁楼盖由板和支承梁构成。双向板肋梁楼盖中，双向板区格一般以3~5m为宜。支承梁短边的跨度为3300mm，支承梁长边的跨度为3900mm。根据图1~12所示的柱网布置，选取的结构平面布置方案如下图所示。
板厚的确定：连续双向板的厚度一般大于或等于l/50=3300/50=66mm，且双向板的厚度不宜小于80mm，故取板厚为100mm。且满足规范要求。
支承梁截面尺寸：根据经验，支承梁的截面高度h=l/14~l/8，长跨梁截面高度为（3900/14~3900/8）mm=278.6~478.5mm，故取h=400mm；截面宽度b=h/3~h/2=(400/3~400/2)mm=133.3~200mm，故取b=200mm。
短跨梁截面高度为（3300/14~3300/8）mm=235.7~412.5mm，故取h=300mm；
截面宽度b=h/3~h/2=(300/3~300/2)mm=100~150mm，根据规范，故取b=200mm.
2荷载计算
100mm厚钢筋混凝土板： 0.1×25=2.5kN/m2；
20mm厚水泥砂浆面层： 0.02×20=0.4kN/m2；
15mm厚石灰砂浆抹底： 0.015×17=0.255kN/m2；
恒荷载标准值： gk=2.5+0.4+0.255=3.16kN/m2；
活荷载标准值： qk=4.0kN/m2。 19800330033003300330033003300123456739003900390011700ABCDBABBBABABABBBDBDBDBDBCBCBCBCBCBCBCBC2
