- 1 - pvd电镀工艺
PVD电镀工艺是指物理化学气相沉积工艺（英文全称PhysicalVaporDeposition），它是在真空状态下，以物体表面为反应器，以低能量的离子、电子、原子流实现对金属、非金属物质表面的沉积，从而形成膜层。该工艺是能够在低温、短时间内实现沉积，可以获得具有极高质量的涂层，关键技术在于真空环境和物质离子源选择。
PVD电镀用途
PVD电镀技术主要用于涂层金属和非金属，如涂层钛合金、钴合金，也可以用于涂层非金属如碳等等，目的是增加涂层的耐磨性和耐腐蚀性，而且它可以获得低厚度的涂层。
PVD电镀优势
PVD电镀是一种技术，具有节能、环保、持久耐用的特点。它的沉积速度高，有较强的抗腐蚀性，对大多数金属和非金属具有极好的生物相容性，耐磨性能好，沉积后不会变形，耐高温解法材料，可用于高精度表面涂层及薄膜制备。
PVD电镀原理
PVD电镀原理是在真空环境中，以电位较低能量的离子、原子等电子流，向待涂层物料表面沉积，实现涂层。PVD电镀中，待涂层物料表面涂层前，使用无机物质或以合成无机物质为基础的合成气体，利用热沉积作用，在待涂层物料表面沉积涂层。
PVD电镀技术发展 - 2 - 随着工业发展，PVD技术不断改进，PVD电镀技术已经发展到结构微观尺度，具有分离控制、降低破坏和改善耐久性的技术特点。传统的PVD电镀技术虽然可实现涂层，但是仍然存在一定的缺陷，如涂层的质量不稳定，涂层的形貌不稳定，涂层的厚度不均匀，涂层的分子结构不稳定等等。
总结
PVD电镀工艺是一种物理化学气相沉积工艺，可以实现涂层金属和非金属，它具有节能、环保、持久耐用的特点，传统的PVD电镀技术也由于不断的发展，具有分离控制、降低破坏和改善耐久性的技术特点。但是仍然存在一定的缺陷，如涂层的质量不稳定，涂层的形貌不稳定，涂层的厚度不均匀，涂层的分子结构不稳定等等。
VD (Physical Vapor Deposition) 即物理气相沉积，分为：真空蒸发镀膜、真空溅射镀膜和真空离子镀膜。我们通常所说的PVD镀膜 ，指的就是真空离子镀膜；通常说的NCVM镀膜，就是指真空蒸发镀膜和真空溅射镀。
真空蒸镀基本原理：在真空条件下，使金属、金属合金等蒸发，然后沉积在基体表面上，蒸发的方法常用电阻加热，电子束轰击镀料，使蒸发成气相，然后沉积在基体表面，历史上，真空蒸镀是PVD法中使用最早的技术。
溅射镀膜基本原理：充氩(Ar)气的真空条件下，使氩气进行辉光放电，这时氩(Ar)原子电离成氩离子(Ar+)，氩离子在电场力的作用下，加速轰击以镀料制作的阴极靶材，靶材会被溅射出来而沉积到工件表面。 溅射镀膜中的入射离子，一般采用辉光放电获得，在l0-2Pa～10Pa范围，所以溅射出来的粒子在飞向基体过程中，易和真空室中的气体分子发生碰撞，使运动方向随机，沉积的膜易于均匀。
离子镀基本原理：在真空条件下，采用某种等离子体电离技术，使镀料原子部分电离成离子，同时产生许多高能量的中性原子，在被镀基体上加负偏压。这样在深度负偏压的作用下，离子沉积于基体表面形成薄膜。
离子镀的工艺过程：蒸发料的粒子作为带正电荷的高能离子在高压阴极（即工件）的吸引下，以很高的速度注入到工件表面。
离子镀的作用过程如下：
蒸发源接阳极，工件接阴极，当通以三至五千伏高压直流电以后，蒸发源与工件之间产生辉光放电。由于真空罩内充有惰性氩气，在放电电场作用下部分氩气被电离，从而在阴极工件周围形成一等离子暗区。带正电荷的氩离子受阴
极负高压的吸引，猛烈地轰击工件表面，致使工件表层粒子和脏物被轰溅抛出，从而使工件待镀表面得到了充分的离子轰击清洗。随后，接通蒸发源交流电源，蒸发料粒子熔化蒸发，进入辉光放电区并被电离。带正电荷的蒸发料离子，在阴极吸引下，随同氩离子一同冲向工件，当抛镀于工件表面上的蒸发料离子超过溅失离子的数量时，则逐渐堆积形成一层牢固粘附于工件表面的镀层。这就是离子镀的简单作用过程。

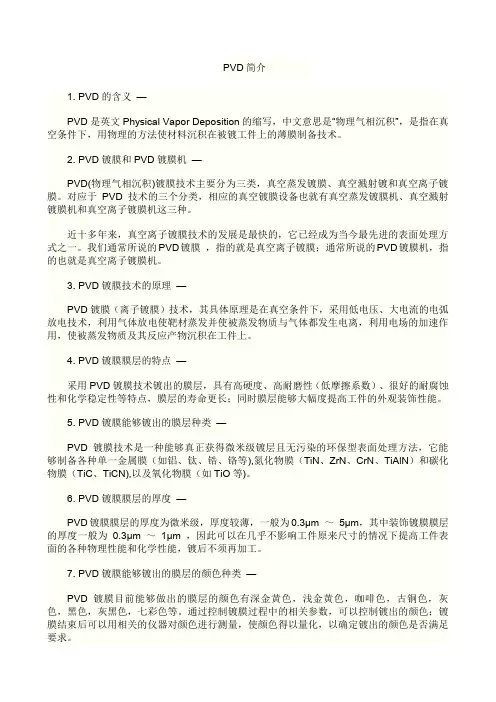

PVD简介
1. PVD的含义 —
PVD是英文Physical Vapor Deposition的缩写，中文意思是“物理气相沉积”，是指在真空条件下，用物理的方法使材料沉积在被镀工件上的薄膜制备技术。
2. PVD镀膜和PVD镀膜机 —
PVD(物理气相沉积)镀膜技术主要分为三类，真空蒸发镀膜、真空溅射镀和真空离子镀膜。对应于PVD技术的三个分类，相应的真空镀膜设备也就有真空蒸发镀膜机、真空溅射镀膜机和真空离子镀膜机这三种。
近十多年来，真空离子镀膜技术的发展是最快的，它已经成为当今最先进的表面处理方式之一。我们通常所说的PVD镀膜 ，指的就是真空离子镀膜；通常所说的PVD镀膜机，指的也就是真空离子镀膜机。
3. PVD镀膜技术的原理 —
PVD镀膜（离子镀膜）技术，其具体原理是在真空条件下，采用低电压、大电流的电弧放电技术，利用气体放电使靶材蒸发并使被蒸发物质与气体都发生电离，利用电场的加速作用，使被蒸发物质及其反应产物沉积在工件上。
4. PVD镀膜膜层的特点 —
采用PVD镀膜技术镀出的膜层，具有高硬度、高耐磨性（低摩擦系数）、很好的耐腐蚀性和化学稳定性等特点，膜层的寿命更长；同时膜层能够大幅度提高工件的外观装饰性能。
5. PVD镀膜能够镀出的膜层种类 —
PVD镀膜技术是一种能够真正获得微米级镀层且无污染的环保型表面处理方法，它能够制备各种单一金属膜（如铝、钛、锆、铬等),氮化物膜（TiN、ZrN、CrN、TiAlN）和碳化物膜（TiC、TiCN),以及氧化物膜（如TiO等)。
6. PVD镀膜膜层的厚度 —
PVD镀膜膜层的厚度为微米级，厚度较薄，一般为0.3μm ～ 5μm，其中装饰镀膜膜层的厚度一般为0.3μm ～ 1μm ，因此可以在几乎不影响工件原来尺寸的情况下提高工件表面的各种物理性能和化学性能，镀后不须再加工。
7. PVD镀膜能够镀出的膜层的颜色种类 —
PVD镀膜目前能够做出的膜层的颜色有深金黄色，浅金黄色，咖啡色，古铜色，灰色，黑色，灰黑色，七彩色等。通过控制镀膜过程中的相关参数，可以控制镀出的颜色；镀膜结束后可以用相关的仪器对颜色进行测量，使颜色得以量化，以确定镀出的颜色是否满足要求。 8. PVD镀膜与传统化学电镀（水电镀）的异同 —
PVD镀膜技术的原理
PVD (Physical Vapor Deposition)镀膜技术是一种基于物理原理的表面改性技术，主要用于在材料表面形成均匀、致密且具有特殊功能的薄膜。该技术可以在低温下操作，不会改变基材的化学性质，因此广泛应用于不同领域，如光学、电子、机械、航空等。
PVD技术的基本原理是将需要镀覆的材料加热至蒸发温度，使其从固态直接转变为气态，然后通过物理方式将其沉积在待镀基材上。具体来说，PVD技术通常包括以下几个环节：
1.蒸发源：蒸发源是PVD的核心部件，用于提供材料蒸发所需的热能。常见的蒸发源包括电阻加热、电子束蒸发和磁控溅射等。蒸发源通过控制加热功率、材料类型和供气量等参数，使蒸发源内的材料加热并蒸发。
2.材料蒸发：当蒸发源加热至一定温度后，材料开始转化为气态，形成蒸汽。通常情况下，通过调节蒸发源的温度和真空度，可以控制蒸发的速率和蒸汽的压力。
3.沉积：蒸发的材料原子在真空环境中沉积在待镀基材表面。沉积过程中，蒸汽分子与基材表面发生碰撞并凝聚，形成一层均匀致密的薄膜。基材通常经过预处理，如清洗、退火等，以增加薄膜与基材的结合力。
4.镀膜控制：为了获得特定的功能薄膜，可以通过调节镀膜过程中的工艺参数来控制薄膜的厚度、成分、结构和性能，如控制沉积速率、沉积时间、基材旋转速度和附加气体的注入量等。
PVD技术的优势在于其所形成的薄膜具有较高的结合力、致密性和平整度，且耐磨、耐腐蚀等性能良好。此外，由于PVD技术在低温下操作，适用于对材料性质较为敏感的应用场合。PVD技术还可以通过改变蒸发源的材料和基材的选择，实现多种功能薄膜的制备，如硬质涂层、防反射涂层、导电膜等。
总之，PVD镀膜技术基于物理原理，通过将材料从固态转变为气态，并在真空环境下沉积到基材表面，形成均匀、致密的薄膜。其核心在于蒸发源的加热和材料的蒸发，通过控制工艺参数来实现所需的薄膜性能。PVD技术具有高结合力、致密性好、防腐蚀性能优秀等优点，在许多领域有着广泛应用。
