当前位置：文档之家 › 常用热塑性塑料成型条

常用热塑性塑料成型条

  • 格式：pdf
  • 大小：137.49 KB
  • 文档页数：2

常用热塑性塑料成型条件 (下表彩色区域是为了方便看表而设,并无他意) 塑 料 名 称 LDPE PVC PP PC POM PS

中 文 学 名 低密度 聚乙烯 硬质聚 氯乙烯 聚丙烯 聚碳酸酯 聚甲醛共聚(赛钢) 聚苯乙烯

密 度(g/cm3) 0.94-0.96 1.38 0.9-0.91 1.18-1.20 1.41-1.43 1.04-1.06缩 水 率 (%) 1.5-3.6 0.6-1.5 1.0-2.5 0.5-0.8 1.2-3.0 0.6-0.8

烘 料 温度(℃) 70-80 70-90 80-100 110-120 80-100 60-75 时间(H) 1-2 4-6 1-2 8-12 3-5 2

料筒温度（℃） 前段 170-200 170-190 200-220 240-285 180-190 170-190中段 - 165-180 180-200 230-280 170-180 - 后段 140-160 160-170 160-180 210-240 160-170 140-160喷嘴温度（℃） - - - 240-250 170-180 - 模具温度(℃) 60-70 30-60 80-90 90-110① 90-120① 32-65 注射压力（Mpa） 60-100 80-130 70-100 80-130 80-130 60-110

成形时间（s） 注射时间 15-60 15-60 20-60 20-90 20-90 15-45 高压时间 0-3 0-5 0-3 0-5 0-5 0-3 冷却时间 15-60 15-60 20-90 20-90 20-60 15-60 总周期 40-130 40-130 50-160 40-190 50-160 40-120

说 明 高压聚乙烯成形条件除模温宜35-55℃外,其它均与低压聚乙烯相似 - - - 均聚类料成形条件与共聚相似 丁苯橡胶改性及甲基丙烯甲脂,改性的聚苯乙烯成形条件与上相似

(续表) 塑 料 名 称 PPO PSF PAS CA PCTFE (F-3) PEP (F-46) PI N6

中 文 学 名 聚苯醚 聚砜 聚芳砜 醋酸纤维素 聚三氟氯乙烯 聚全氟乙丙烯 聚-4甲基戊烯(1) 聚酰亚胺

密 度(g/cm3) 1.07 1.24 1.36 - 2.09-2.16 2.1-2.2 0.83 1.34-1.40 1.14

缩 水 率 (%) 0.7-1.0 0.5-0.7 0.8 1-1.5 1-2.5 2-5 1.5-3 0.5-1 0.8-2.5 1.5页码，1/2常用热塑性塑料成型条件

2007-9-12mhtml:file://C:\Documents%20and%20Settings\shi\桌面\新建文件夹\常用热...PDF created with pdfFactory trial version www.pdffactory.com 烘 料 温度(℃) 130 120-140 200 70-75 - - - 130 100-110 100时间(H) 4 >4

6-8 4 - - - 4 12-16 12

料筒温度（℃） 前段 260-290 310-330 385-420 170-190 275-280 310-330 290-310 280-315 210-230

220中段 250-280 280-300 345-385 - 285-290 270-290 250-270 260-290 200-220

后段 230-240 250-270 310-370 150-170 200-210 165-190 230-250 240-270 190-210 喷嘴温度（℃） 250-280 290-310 380-410 - 265-270 300-310 280-290 290-300 200-210

模具温度(℃) 110-150① 130-150① 230-260① 20-80 110-130① 110-130① 60-80 130-150① 40-80

注射压力（Mpa） 80-200 80-200 150-200 60-130 80-130 80-130 80-130 80-200 40-100 70

成形时间（s） 注射时间 30-90 30-90 15-20 15-45 20-60 20-60 20-60 30-60 20-90 高压时间 0-5 0-5 0-5 0-3 0-3 0-3 0-5 0-5 0-5 冷却时间 30-60 30-60 10-20 15-45 20-60 20-60 20-60 20-90 20-120

总周期 70-160 65-160 - 40-100 50-130 50-130 50-130 60-160 45-220

说 明 - - - - 无增塑剂类 - - - 2. 对潮注：上述成型条件仅供参考，且塑件重量为100-500g时，实际成型时均需酌情调整。 ①塑料模具应加热为宜。 页码，2/2常用热塑性塑料成型条件

2007-9-12mhtml:file://C:\Documents%20and%20Settings\shi\桌面\新建文件夹\常用热...PDF created with pdfFactory trial version www.pdffactory.com

合集下载

常用塑料注塑工艺参数表

常用塑料注塑工艺参数表

常用塑料注塑工艺参数表：

树脂名称 LDPE HDPE 乙丙共聚PP PP 玻纤增强PP

注射机类型

螺杆转速/(r/min) 柱塞式

— 螺杆式

30～60 柱塞式

— 螺杆式

30～60 螺杆式

30～60

直通式

180～190

190～200

210～220

160～170

70～90

90～130

40～50

2～5 形式

喷嘴 温度/

料筒温度/ 前 直通式

150～170 直通式

150～180 直通式

170～190 直通式

170～190

170～200 180～190 180～200 180～200

中 — 180～220 190～220 200～220

后 140～160 140～160 150～170 160～170

模具温度/ 30～45 30～60 50～70 40～80

注射压力/MPa 60～100 70～100 70～100 70～120

保压压力/MPa 40～50 40～50 40～50 50～60

注射时间/s

0～5 0～5 0～5 0～5

保压时间/s 15～60 15～60 15～60 20～60 15～40

15～40

40～100 冷却时间/s 15～60 15～60 15～50 15～50

总周期/s

40～140 40～140 40～120 40～120

树脂名称 PS HIPS ABS 高抗冲ABS 耐热ABS

注射机类型

螺杆转速/(r/min) 柱塞式

— 螺杆式

30～60 螺杆式

30～60 螺杆式

30～60 螺杆式

30～60

直通式

190～200

200～220

220～240

190～200

60～85

85～120 形式

喷嘴 温度/

料筒温度/ 前 直通式

160～170 直通式

160～170 直通式

180～190 直通式

常用塑料材料性质

常用塑料材料性质

常用塑料材料性质

1. PE——聚乙烯

聚乙烯有优异的化学稳定性，室温下耐盐酸、氢氟酸、磷酸、甲酸、胺类、氢氧化钠、氢氧化钾等各种化学物质，硝酸和硫酸对聚乙烯有较强的破坏作用。聚乙烯容易光氧化、热氧化、臭氧分解，在紫外线作用下容易发生降解，碳黑对聚乙烯有优异的光屏蔽作用。受辐射后可发生交联、断链、形成不饱和基团等反映。

2. HDPE——高密度聚乙烯

HDPE是一种结晶度高、非极性的热塑性树脂。原态HDPE的外表呈乳 白色，在微薄截面呈一定程度的半透明状。PE具有优良的耐大多数生活和工业用化学品的特性。某些种类的化学品会产生化学腐蚀，例如腐蚀性氧化剂(浓硝酸)，芳香烃(二甲苯)和卤化烃 (四氯化碳)。该聚合物不吸湿并具有好的防水蒸汽性，可用于包装用途。HDPE具有很好的电性能，特别是绝缘介电强度高，使其很适用于电线电缆。中到高分子量等级具有极好的抗冲击性，在常温甚至在-40F低温度下均如此。

3. LDPE——低密度聚乙烯

低密度聚乙烯度聚乙烯(LDPE)是一种塑料材料，它适合热塑性成型加工的各种成型工艺，成型加工性好。 LDPE主要用途是作薄膜产品，还用于注塑制品，医疗器具，药品和食品包装材料，吹塑中空成型制品等。

4. PP——聚丙烯

无毒、无味，密度小，强度、刚度、硬度耐热性均优于低压聚乙烯,可在100度左右使用.具有良好的电性能和高频绝缘性不受湿度影响,但低温时变脆、不耐磨、易老化.适于制作一般机械零件,耐腐蚀零件和绝缘零件 。常见的酸、碱有机溶剂对它几乎不起作用，可用于食具。

5. EVA——乙烯-醋酸乙烯

乙烯-醋酸乙烯共聚物简称EVA，一般醋酸乙烯(VA)含量在5%,40%。与聚乙烯相比，EVA由于在分子链中引入了醋酸乙烯单体，从而降低了高结晶度，提高了柔韧性、抗冲击性、填料相溶性和热密封性能，被广泛应用于发泡鞋料、功能性棚膜、包装膜、热熔胶、电线电缆及玩具等领域。

常用塑料汇总

常用塑料汇总

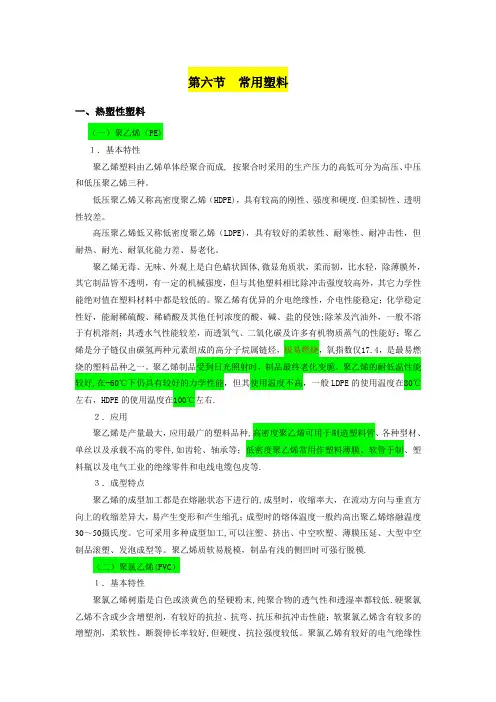

第六节 常用塑料

一、热塑性塑料

（一）聚乙烯（PE)

１．基本特性

聚乙烯塑料由乙烯单体经聚合而成, 按聚合时采用的生产压力的高低可分为高压、中压和低压聚乙烯三种。

低压聚乙烯又称高密度聚乙烯（HDPE)，具有较高的刚性、强度和硬度.但柔韧性、透明性较差。

高压聚乙烯低又称低密度聚乙烯（LDPE)，具有较好的柔软性、耐寒性、耐冲击性，但耐热、耐光、耐氧化能力差、易老化。

聚乙烯无毒、无味、外观上是白色蜡状固体,微显角质状，柔而韧，比水轻，除薄膜外，其它制品皆不透明，有一定的机械强度，但与其他塑料相比除冲击强度较高外，其它力学性能绝对值在塑料材料中都是较低的。聚乙烯有优异的介电绝缘性，介电性能稳定；化学稳定性好，能耐稀硫酸、稀硝酸及其他任何浓度的酸、碱、盐的侵蚀;除苯及汽油外，一般不溶于有机溶剂；其透水气性能较差，而透氧气、二氧化碳及许多有机物质蒸气的性能好；聚乙烯是分子链仅由碳氢两种元素组成的高分子烷属链烃，极易燃烧，氧指数仅17.4，是最易燃烧的塑料品种之一。聚乙烯制品受到日光照射时，制品最终老化变脆。聚乙烯的耐低温性能较好,在-60℃下仍具有较好的力学性能，但其使用温度不高，一般LDPE的使用温度在80℃左右，HDPE的使用温度在100℃左右.

２．应用

聚乙烯是产量最大，应用最广的塑料品种,高密度聚乙烯可用于制造塑料管、各种型材、单丝以及承载不高的零件,如齿轮、轴承等；低密度聚乙烯常用作塑料薄膜、软管于制、塑料瓶以及电气工业的绝缘零件和电线电缆包皮等.

３．成型特点

聚乙烯的成型加工都是在熔融状态下进行的,成型时，收缩率大，在流动方向与垂直方向上的收缩差异大，易产生变形和产生缩孔；成型时的熔体温度一般约高出聚乙烯熔融温度30～50摄氏度。它可采用多种成型加工,可以注塑、挤出、中空吹塑、薄膜压延、大型中空制品滚塑、发泡成型等。聚乙烯质软易脱模，制品有浅的侧凹时可强行脱模.

常用塑料特性及基本知识

常用塑料特性及基本知识

常用塑料特性及基本知识

为了进一步提高各品管人员对塑料的理解和更有效控制，现对常用塑料作以下简单阐述：

1、 什么叫塑料：

塑料从其组成来讲，有些塑料单纯地由一种合成树脂组成，由这种树脂所制成的材料叫塑料。

2、 塑料分类：以其受热行为分类，大体分为两类：“热固性塑料”和“热

塑性塑料”。

2．1 什么叫热固性塑料：热固性塑料是指在一定的温度和压力等条件下保持一定时间而固化、硬化后成为不熔不溶性物质的塑料，该种塑料不具备重复受热可塑性，如：酚醛、电木粉、环氧塑料等。

2．2 什么叫热塑性塑料：热塑性塑料是指在特定温度范围内能够反复加热软化和冷却定型的塑料，该种塑料具有可以重复使用和啤塑性能，如：ABS、PP、PC、PE等。

2．3 以塑料使用特点分类，可分为三种：通用塑料、工程塑料、特种塑料。

2．3．1 通用塑料是指常用塑料，这类塑料产量大、用途广、价钱平/聚乙烯（PE）、聚丙烯（PP）、聚氯乙稀（PVC）、聚苯乙烯（PS）。ABS等。

2．3．2 工程塑料是指可以作为结构部件使用的塑料，具有类似金属的特性，能代替各种金属作为工程结构件使用，聚酰氨（PA），聚碳酸酯（PC），聚甲醛（POM/赛钢），聚酯（PET），聚苯醚 （PPO）等。

2．3．3 特种塑料是指有某一方面特殊性能的塑料，具有较高耐热性、电绝缘性、耐腐蚀性等。

2.4 按用途分类塑胶分为工程塑胶和普通塑胶

一. 按照受热性能,可分为热固性塑料和热塑性塑料.

热固性塑料—是经加热固化后不再在热的作用下变软而重复成型的塑料.

特点—质地坚硬,耐热性好,尺寸稳定,不溶于剂.

常见的有:酚醛塑料.环氧树脂.不饱和聚脂.脲甲醛.聚氯酯.

热塑性塑料—是指可以多次重复加热变软冷却结硬成型.主要由分子结构为线状或链状的聚合树脂构成.

常见的有:PE.PP.PS.ABS.PA.PMMA.PC.聚酯酸纤维等.
