隔离护栏及附属件技术要求

  • 格式：doc
  • 大小：1.01 MB
  • 文档页数：9

交通隔离护栏及交通附属设施技术参数

1、轻型隔离护栏技术标准要求

序号 项目 技术要求

一 外观 护栏构件防腐处理层应均匀：无疤斑、流滴等，表面缺陷不得有剥落、气泡、裂纹、擦伤等，表面护栏整件结构无焊接点，必须采用异形连接件连接，氟碳漆表面无熔渣，能起到保护道路景观装饰效果。

二 材料 材质 Q345B优质钢材（所有异形管钢材）

立柱帽 双层塔型80*80*70、双层塔型120*120*76

立柱太阳能帽 三层塔型太阳能LED发光80*80*70、三层塔型太阳能LED发光120*120*76

护栏立柱 采用Q345B优质方管80*80*4、120*120*4。常用高度根据甲方要求调整：750 mm 、1000mm等。 （见图纸）

护栏栅体 栅体根据甲方要求异形材规格型号制作，长度为：3000mm、2000mm、1500mm、1000mm

竖梁 根据甲方要求的异形材料制作

护栏端口立柱 端头及缺口处为太阳能右侧通行警示柱

表层处理1 表层涂漆：均采用黄绿室外型稀土长效夜光漆，吸光2小时发光12小时以上，保证30年不起泡，不脱落，用在护栏整体、太阳能柱。按甲方要求制作。

表层处理2 均采用钻石级荧火黄绿反光膜贴，用在护栏立柱、术阳能柱、护栏竖撑等。按甲方要求制作。

三 防腐处理 1、热浸镀锌 热镀锌层厚度≥85μm。镀锌后应磨光滑、无毛刺、进行酸洗、碱化、磷化、水洗后烘干，再进行热镀锌防腐处理、并打磨抛光。

2.氟碳漆喷涂 表面处理：除油防锈（达到Sa2.5级标准）；富锌底漆：化学防锈（4-5㎡/㎏涂布率）；环氧中间漆：物理防锈（4-5㎡/㎏涂布率）；氟碳面漆：提供装饰性（3-4㎡/㎏涂布率）；护栏保证30年不生锈、不变色。

四 抗冲击能力 护栏栅体 500N

护栏立柱 1500N

五 纸氏硬度：HV 185

六 拉抗强度：бъ/MPa 375~500

七 拉剪强度：бъ/MPa 230~350

八 伸长率б/% 4（钢材厚度≧4）

九 冲击性能：AK/J 27（在温度20、0-20℃）

十 屈服点：fy/MPa 235

十一 弹性模量：E/Gpa 206

十二 抗风能力 十级 ４８ 十三 设置方式 钢板、法兰盘、高强度内涨栓固定或高分子护栏底座固定

十四 护栏更换 护栏被车辆冲撞后应便于随时更换

注 1、根据甲方要求：施工单位随时拆除原有护栏包括地方环境因系干扰、地方关系的协调，安全设施维护、保持正常车流量的通行等费用甲方概不负责。

2、甲方可据需求适当调整护栏高度、规格、型号。

3、以上各种型号新型规格护栏（包括太阳能柱、端头及缺口太阳能警示柱及使用钻石级反光膜、及其它附件等。均包括在延米单价中。

2、重型防眩隔离护栏技术标准要求

序号 项目 技术要求

一 外观 护栏构件防腐处理层应均匀：无疤斑、流滴等，表面缺陷不得有剥落、气泡、裂纹、擦伤等，表面护栏整件结构无焊接点，必须采用异形连接件连接，氟碳漆表面无熔渣，能起到保护道路景观装饰效果。

二 材料 材质 Q345B优质钢材（所有异形管钢材）经冷拔处理后制作的型材

立柱帽 双层塔型80*90*76双面波浪型

立柱太阳能帽 三层塔型太阳能LED发光80*90*76

护栏立柱 采用Q345B优质方管80*90*4。常用高度根据甲方要求调整：1100mm 、1350mm等。 （见图纸）

护栏栅体太竖梁 栅体根据甲方要求异形管材S型85*40*2.5、R35、R30、R10构成S造型，45度倾斜，达成防眩要求，长度为：3000mm、2000mm、1500mm、1000mm

护栏立柱 根据甲方要求的异形管材80*90双面波浪造型

护栏端口立柱 端头及缺口处为太阳能右侧通行警示柱

表层处理1 表层涂漆：均采用黄绿室外型稀土长效夜光漆，吸光2小时发光12小时以上，保证30年不起泡，不脱落，用在护栏整体、太阳能柱。按甲方要求制作。

表层处理2 均采用钻石级荧火黄绿反光膜贴，用在护栏立柱、术阳能柱、护栏竖撑等。按甲方要求制作。

三 防腐处理 1、热浸镀锌 热镀锌层厚度≥85μm。镀锌后应磨光滑、无毛刺、进行酸洗、碱化、磷化、水洗后烘干，再进行热镀锌防腐处理、并打磨抛光。

2.氟碳漆喷涂 表面处理：除油防锈（达到Sa2.5级标准）；富锌底漆：化学防锈（4-5㎡/㎏涂布率）；环氧中间漆：物理防 ４９ 锈（4-5㎡/㎏涂布率）；氟碳面漆：提供装饰性（3-4㎡/㎏涂布率）；护栏保证30年不生锈、不变色。

四 抗冲击能力 护栏栅体 500N

护栏立柱 1500N

五 纸氏硬度：HV 185

六 拉抗强度：бъ/MPa 375~500

七 拉剪强度：бъ/MPa 230~350

八 伸长率б/% 4（钢材厚度≧4）

九 冲击性能：AK/J 27（在温度20、0-20℃）

十 屈服点：fy/MPa 235

十一 弹性模量：E/Gpa 206

十二 抗风能力 十级

十三 设置方式 钢板、法兰盘、高强度内涨栓固定或高分子护栏底座固定

十四 护栏更换 护栏被车辆冲撞后应便于随时更换

注 1、根据甲方要求：施工单位随时拆除原有护栏包括地方环境因系干扰、地方关系的协调，安全设施维护、保持正常车流量的通行等费用甲方概不负责。

2、护栏尺寸、规格、型号根据甲方需求随时调整

3、以上各种型号新型规格护栏（包括太阳能柱、端头及缺口太阳能警示柱及使用钻石级反光膜、及其它附件等。均包括在延米单价中。

3、重型隔离护栏技术标准要求

序号 项目 技术要求

一 外观 护栏构件防腐处理层应均匀：无疤斑、流滴等，表面缺陷不得有剥落、气泡、裂纹、擦伤等，表面护栏整件结构无焊接点，必须采用异形连接件连接，氟碳漆表面无熔渣，能起到保护道路景观装饰效果。

二 材料 材质 Q345B优质钢材（所有异形管钢材）经冷拔处理后制作的型材

立柱帽 双层塔型80*90*76双面波浪型

立柱太阳能帽 三层塔型80*90*76

护栏立柱 采用Q345B优质方管80*90*4。常用高度根据甲方要求调整：1100mm 、1350mm等。 （见图纸）

护栏栅体太竖梁 栅体根据甲方要求异形管材要求，长度为：3000mm、2000mm、1500mm、1000mm

护栏立柱 根据甲方要求的异形管材80*90双面波浪造型 ５０ 护栏端口立柱 端头及缺口处为太阳能右侧通行警示柱

表层处理1 表层涂漆：均采用黄绿室外型稀土长效夜光漆，吸光2小时发光12小时以上，保证30年不起泡，不脱落，用在护栏整体、太阳能柱。按甲方要求制作。

表层处理2 均采用钻石级荧火黄绿反光膜贴，用在护栏立柱、术阳能柱、护栏竖撑等。按甲方要求制作。

三 防腐处理 1、热浸镀锌 热镀锌层厚度≥85μm。镀锌后应磨光滑、无毛刺、进行酸洗、碱化、磷化、水洗后烘干，再进行热镀锌防腐处理、并打磨抛光。

2.氟碳漆喷涂 表面处理：除油防锈（达到Sa2.5级标准）；富锌底漆：化学防锈（4-5㎡/㎏涂布率）；环氧中间漆：物理防锈（4-5㎡/㎏涂布率）；氟碳面漆：提供装饰性（3-4㎡/㎏涂布率）；护栏保证30年不生锈、不变色。

四 抗冲击能力 护栏栅体 500N

护栏立柱 1500N

五 纸氏硬度：HV 185

六 拉抗强度：бъ/MPa 375~500

七 拉剪强度：бъ/MPa 230~350

八 伸长率б/% 4（钢材厚度≧4）

九 冲击性能：AK/J 27（在温度20、0-20℃）

十 屈服点：fy/MPa 235

十一 弹性模量：E/Gpa 206

十二 抗风能力 十级

十三 设置方式 钢板、法兰盘、高强度内涨栓固定或高分子护栏底座固定

十四 护栏更换 护栏被车辆冲撞后应便于随时更换

注 1、根据甲方要求：施工单位随时拆除原有护栏包括地方环境因系干扰、地方关系的协调，安全设施维护、保持正常车流量的通行等费用甲方概不负责。

2、护栏尺寸、规格、型号根据甲方需求随时调整

3、以上各种型号规格护栏（包括太阳能柱、端头及缺口太阳能警示柱及使用钻石级反光膜、及其它附件等。均包括在延米单价中。

4、休闲式隔离护栏技术标准要求

序号 项目 技术要求 ５１ 一 外观 护栏构件防腐处理层应均匀：无疤斑、流滴等，表面缺陷不得有剥落、气泡、裂纹、擦伤等，表面护栏整件结构无焊接点，抗磨性和疲劳强度强。

二 材料 材质 Q325无缝钢管或异形材

护栏栅体 栅体根据甲方要求异形材规格型号制作，长度为：3000mm、2000mm、1500mm、1000mm。

竖梁 根据甲方要求的异形材料制作

氟碳漆喷涂 表面处理：除油防锈（达到Sa2.5级标准）；富锌底漆：化学防锈（4-5㎡/㎏涂布率）；环氧中间漆：物理防锈（4-5㎡/㎏涂布率）；氟碳面漆：提供装饰性（3-4㎡/㎏涂布率）；护栏保证30年不生锈、不变色。

表层处理1 表层涂漆：均采用黄绿室外型稀土长效夜光漆，吸光2小时发光12小时以上，保证30年不起泡，不脱落，用在护栏整体、太阳能柱。按甲方要求制作。

表层处理2 均采用钻石级荧火黄绿反光膜贴，用在护栏立柱、术阳能柱、护栏竖撑等。按甲方要求制作。

三 抗冲击能力 护栏栅体 500N

四 纸氏硬度：HV 185

五 拉抗强度：бъ/MPa 375~500

六 拉剪强度：бъ/MPa 230~350

七 伸长率б/% 4（钢材厚度≧4）

八 冲击性能：AK/J 27（在温度20、0-20℃）

九 屈服点：fy/MPa 235

十 弹性模量：E/Gpa 206

十一 抗风能力 十级

十二 设置方式 钢板、法兰盘、高强度内涨栓固定或高分子护栏底座固定

十三 护栏更换 护栏被车辆冲撞后应便于随时更换

注 1、根据甲方要求：施工单位随时拆除原有护栏包括地方环境因系干扰、地方关系的协调，安全设施维护、保持正常车流量的通行等费用甲方概不负责。

2、护栏尺寸、规格、型号根据甲方需求随时调整

3、以上各种型号新型规格护栏（包括太阳能柱、端头及缺口太阳能警示柱及使用钻石级反光膜、及其它附件等。均包括在延米单价中。

5、中心隔离端口渐变防眩护栏技术标准要求

序号 项目 技术要求

合集下载

道路护栏的种类及安装要求

道路护栏的种类及安装要求

道路护栏的种类及安装要求

道路护栏是一种用于保护行人和车辆安全的设备，其种类繁多，应根据不同的道路类型、使用环境及需要进行选择。本文将介绍几种常见的道路护栏种类及其安装要求。

I. 金属护栏

金属护栏是最为常见的道路护栏种类，其常用材料包括铁、钢、铝、锌和不锈钢等。金属护栏的优点在于强度高、防腐性好、安装方便等。

金属护栏安装要求：

1. 护栏高度应符合当地道路交通规定要求，一般为1.2米。

2. 护栏的安装应符合采用符合当地规定的标准构件和连接方式，外观美观，坚固牢固。

3. 护栏与道路路基连接处应采用安全性较高的方法，并在混凝土或沥青路面中使用适当的节间嵌条做防水处理。

4. 护栏应与路基保持一定距离，且在不同路段安装时应符合当地交通规定的要求。

II. 水平隔离带

水平隔离带也叫隔离带护栏，主要用于城市高速公路和高速公路等道路的分隔。水平隔离带护栏是一种间隔应用的道路护栏种类，其主要功能是减少驾驶员在驾驶过程中的疲劳感和迷惑感，同时防止由于突如其来的行人或动物而造成的意外事故。 水平隔离带护栏的安装要求：

1. 水平隔离带护栏的设立必须依据当地的交通规定，在各种地形、不同路面及交通条件下列出的目标和要求，制定相应的标准拟定方案，尽量减少对驾驶员的影响。

2. 水平隔离带护栏在安装前应做好土石方工程，且应根据周边环境、路面状况和交通特性，相应调整路线和设计方案。

3. 水平隔离带护栏的安装、接头、参数、所需支撑模型、安全转换区等相关参数应按照规定精确计算。

III. 混凝土护栏

混凝土护栏是一种较为实用的道路护栏种类，其采用混凝土材料制造，主要用于中小型公路、城市快速路、桥梁、隧道等场所。混凝土护栏的优点在于造价低、使用寿命长、安装方便等。

混凝土护栏的安装要求：

1. 混凝土护栏的规格应符合当地公路建设规定，并应制定符合当地公路建设标准的设计方案，其固定方式应满足通用施工要求。

2. 混凝土护栏应采用专门配套的桥梁梁上固定件及托架，严格按照相应

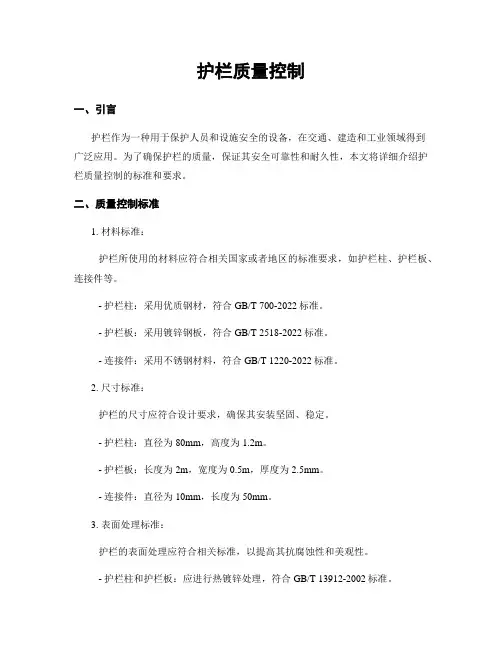

护栏质量控制

护栏质量控制

护栏质量控制

一、引言

护栏作为一种用于保护人员和设施安全的设备，在交通、建造和工业领域得到广泛应用。为了确保护栏的质量，保证其安全可靠性和耐久性，本文将详细介绍护栏质量控制的标准和要求。

二、质量控制标准

1. 材料标准：

护栏所使用的材料应符合相关国家或者地区的标准要求，如护栏柱、护栏板、连接件等。

- 护栏柱：采用优质钢材，符合GB/T 700-2022标准。

- 护栏板：采用镀锌钢板，符合GB/T 2518-2022标准。

- 连接件：采用不锈钢材料，符合GB/T 1220-2022标准。

2. 尺寸标准：

护栏的尺寸应符合设计要求，确保其安装坚固、稳定。

- 护栏柱：直径为80mm，高度为1.2m。

- 护栏板：长度为2m，宽度为0.5m，厚度为2.5mm。

- 连接件：直径为10mm，长度为50mm。

3. 表面处理标准：

护栏的表面处理应符合相关标准，以提高其抗腐蚀性和美观性。

- 护栏柱和护栏板：应进行热镀锌处理，符合GB/T 13912-2002标准。 - 连接件：应进行不锈钢抛光处理，表面光洁度符合GB/T 14408-2004标准。

4. 强度标准：

护栏的强度应满足相关要求，以确保其能够承受正常使用条件下的荷载。

- 护栏柱：抗弯强度不低于320MPa，抗拉强度不低于400MPa。

- 护栏板：抗弯强度不低于250MPa，抗拉强度不低于350MPa。

5. 安装标准：

护栏的安装应符合相关规范，确保其稳固可靠。

- 护栏柱：应埋入混凝土基础中，深度不低于600mm。

- 护栏板：应与护栏柱连接密切，无松动现象。

- 连接件：应使用专用工具进行安装，确保连接坚固。

三、质量控制方法

1. 原材料检验：

对护栏所使用的材料进行抽样检验，包括护栏柱、护栏板和连接件。检验项目包括外观质量、尺寸精度、化学成份、力学性能等，确保原材料符合标准要求。

搭设临边防护栏时符合的要求

搭设临边防护栏时符合的要求

搭设临边防护栏时符合的要求

随着建筑行业的发展，很多施工工地都会在临边上搭设防护栏以确保工人的安全。但是，如果不符合相关的要求，搭设的防护栏可能会起到相反的作用，造成更多的安全隐患。因此，下面将介绍搭设临边防护栏时需要符合的要求。

1. 满足国家规定

首先，搭设临边防护栏必须满足国家规定，包括《建筑施工安全生产规定》、《建筑工程安全防护规范》等相关法律法规的要求。根据这些规定，临边防护栏应该符合以下要求：

• 高度不低于1.2米；

• 立柱距离不大于1.8米；

• 铁丝网格不大于100mm；

• 钢管直径不小于48mm。

2. 稳固可靠

除了要符合国家规定，搭设的临边防护栏还必须稳固可靠。这意味着防护栏的支撑系统需要坚固耐用，能够抵御外部的力量，保护工人的安全。

此外，防护栏的立柱和钢管等细节部分也需要牢固。如果有任何一个部分松动或者不稳定，都可能导致整个防护栏的失效，造成安全隐患。 3. 有效防止物体掉落

在施工现场，防止物体掉落也是必须考虑的问题。因此，搭设的临边防护栏还必须能够有效防止从高处掉落的物体对施工人员造成伤害。

为了达到这个目的，通常会在防护栏的外侧加装临时钢管网。这种钢管网应该符合国家规定，网格应该细密，网孔不大于100mm。

4. 标志清晰

不仅要搭设符合要求的临边防护栏，还需要在施工现场明确标志出防护栏的位置，避免工人因为不注意或者看错而发生安全事故。

因此，搭设的临边防护栏应该标志清晰，警示语言要明确简练，同时施工现场也要设置明显的告示牌，提醒工人注意安全，遵守防护栏的使用规定。

5. 全员参与

最后，除了技术人员搭设临边防护栏符合相关要求外，更重要的是全员参与，齐心合力保障施工安全。

所有施工人员都应该清楚临边防护栏的作用，并且严格按照要求使用。如果有任何不安全的现象，都应该及时向技术人员汇报，确保安全问题得到及时解决。

总之，搭设临边防护栏需要严格按照国家规定，并且符合稳固可靠、有效防止物体掉落、标志清晰、全员参与等要求，从而确保施工过程中的安全。

防护栏杆技术要求

防护栏杆技术要求

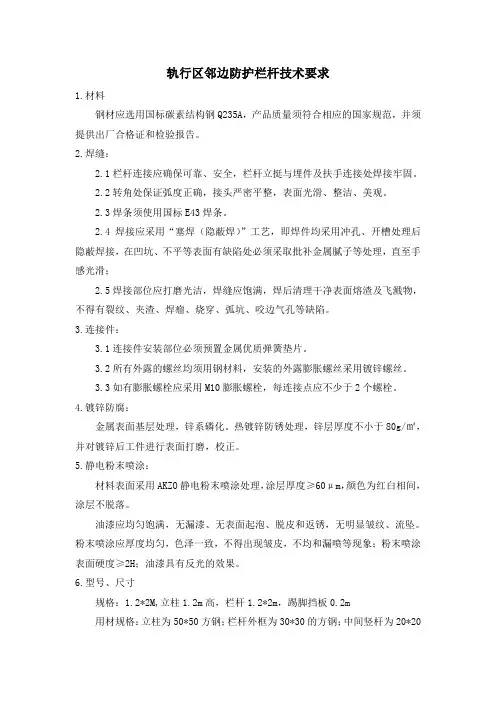

轨行区邻边防护栏杆技术要求

1.材料

钢材应选用国标碳素结构钢Q235A，产品质量须符合相应的国家规范，并须提供出厂合格证和检验报告。

2.焊缝：

2.1栏杆连接应确保可靠、安全，栏杆立挺与埋件及扶手连接处焊接牢固。

2.2转角处保证弧度正确，接头严密平整，表面光滑、整洁、美观。

2.3焊条须使用国标E43焊条。

2.4焊接应采用“塞焊（隐蔽焊）”工艺，即焊件均采用冲孔、开槽处理后隐蔽焊接，在凹坑、不平等表面有缺陷处必须采取批补金属腻子等处理，直至手感光滑；

2.5焊接部位应打磨光洁，焊缝应饱满，焊后清理干净表面熔渣及飞溅物，不得有裂纹、夹渣、焊瘤、烧穿、弧坑、咬边气孔等缺陷。

3.连接件：

3.1连接件安装部位必须预置金属优质弹簧垫片。

3.2所有外露的螺丝均须用钢材料，安装的外露膨胀螺丝采用镀锌螺丝。

3.3如有膨胀螺栓应采用M10膨胀螺栓，每连接点应不少于2个螺栓。

4.镀锌防腐：

金属表面基层处理，锌系磷化。热镀锌防锈处理，锌层厚度不小于80g/㎡，并对镀锌后工件进行表面打磨，校正。

5.静电粉末喷涂：

材料表面采用AKZO静电粉末喷涂处理，涂层厚度≥60μm，颜色为红白相间，涂层不脱落。

油漆应均匀饱满，无漏漆、无表面起泡、脱皮和返锈，无明显皱纹、流坠。粉末喷涂应厚度均匀，色泽一致，不得出现皱皮，不均和漏喷等现象；粉末喷涂表面硬度≥2H；油漆具有反光的效果。

6.型号、尺寸

规格：1.2*2M,立柱1.2m高，栏杆1.2*2m，踢脚挡板0.2m

用材规格：立柱为50*50方钢；栏杆外框为30*30的方钢；中间竖杆为20*20的方钢，间距为18.5cm；踢脚挡板为1mm厚的铁板。

安装方式：现场组装

栏杆必须符合下表的要求：

编号 项目 允许偏差（mm）

1 垂直度 3

2 间距 3

3 直线度 4

4 高度 3

7.执行标准

产品的技术性能及检验标准达到国家、行业相关技术标准、规范要求，包括但不限于下列标准、规范：
