有关交通优选护栏及附属设施技术要求技术要求道路隔离护栏技术参数一.doc

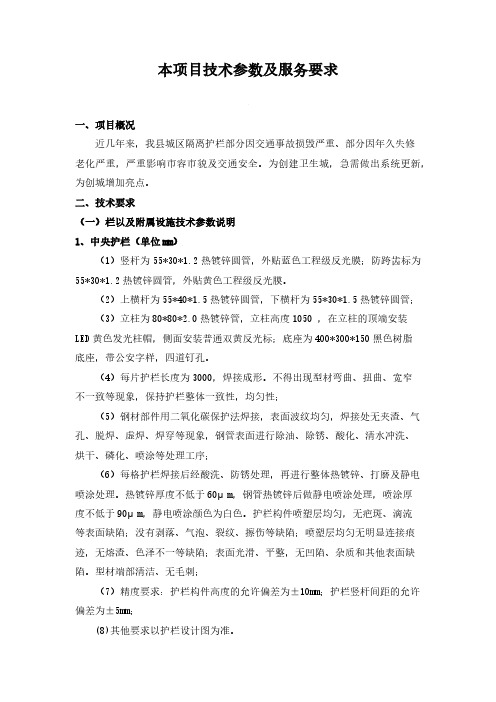

本项目技术参数及服务要求一、项目概况近几年来，我县城区隔离护栏部分因交通事故损毁严重、部分因年久失修老化严重，严重影响市容市貌及交通安全。

为创建卫生城，急需做出系统更新，为创城增加亮点。

二、技术要求（一）栏以及附属设施技术参数说明1、中央护栏（单位mm）（1）竖杆为55*30*1.2热镀锌圆管，外贴蓝色工程级反光膜；防跨齿标为55*30*1.2热镀锌圆管，外贴黄色工程级反光膜。

（2）上横杆为55*40*1.5热镀锌圆管，下横杆为55*30*1.5热镀锌圆管；（3）立柱为80*80*2.0热镀锌管，立柱高度1050 ，在立柱的顶端安装LED黄色发光柱帽，侧面安装普通双黄反光标；底座为400*300*150黑色树脂底座，带公安字样，四道钉孔。

（4）每片护栏长度为3000，焊接成形。

不得出现型材弯曲、扭曲、宽窄不一致等现象，保持护栏整体一致性，均匀性；（5）钢材部件用二氧化碳保护法焊接，表面波纹均匀，焊接处无夹渣、气孔、脱焊、虚焊、焊穿等现象，钢管表面进行除油、除锈、酸化、清水冲洗、烘干、磷化、喷涂等处理工序；（6）每格护栏焊接后经酸洗、防锈处理，再进行整体热镀锌、打磨及静电喷涂处理。

热镀锌厚度不低于60μm，钢管热镀锌后做静电喷涂处理，喷涂厚度不低于90μm，静电喷涂颜色为白色。

护栏构件喷塑层均匀，无疤斑、滴流等表面缺陷；没有剥落、气泡、裂纹、擦伤等缺陷；喷塑层均匀无明显连接痕迹，无熔渣、色泽不一等缺陷；表面光滑、平整，无凹陷、杂质和其他表面缺陷。

型材端部清洁、无毛刺；（7）精度要求：护栏构件高度的允许偏差为±10mm；护栏竖杆间距的允许偏差为±5mm；(8)其他要求以护栏设计图为准。

2、机非护栏（单位mm）（1）竖杆为55*30*1.2热镀锌圆管，外贴蓝色工程级反光膜；（2）上横杆为55*40*1.5热镀锌圆管，下横杆为55*30*1.5热镀锌圆管；（3）立柱为80*80*2.0热镀锌管，立柱高度800，在立柱的顶端安装LED黄色发光柱帽，侧面安装普通双黄反光标；底座为400*300*150黑色树脂底座，带公安字样，四道钉孔。

交通护栏标准交通护栏是道路交通安全设施的重要组成部分，其设计和设置标准直接关系到道路交通的安全和畅通。

本文将对交通护栏的标准进行详细介绍，希望能够为相关领域的从业人员和广大市民提供参考。

首先，交通护栏的材料选择是至关重要的。

一般来说，交通护栏的材料应当具有一定的韧性和抗腐蚀能力，以保证其在恶劣天气条件下仍能够正常使用。

常见的材料包括镀锌钢管、铝合金等，这些材料不仅具有良好的耐久性，而且还能够有效地抵御外部环境的侵蚀。

其次，交通护栏的高度和长度也需要符合一定的标准。

一般来说，交通护栏的高度应当能够有效地阻挡车辆冲出道路，一般标准高度为0.8米至1.2米。

而在长度方面，交通护栏的设置应当考虑到道路的曲线和坡度，以确保其能够有效地保护道路两侧的安全。

此外，交通护栏的安装方式也是需要注意的。

在选择安装位置时，需要考虑到道路的交通流量和车辆速度，以确保交通护栏能够起到有效的阻挡作用。

同时，在安装时需要保证其牢固可靠，以免在发生交通事故时出现脱落或倾斜的情况，进而造成更大的安全隐患。

最后，交通护栏的颜色和标识也是需要重视的。

一般来说，交通护栏的颜色应当选择明显的醒目色，以便驾驶员能够在远处就能够看清，并及时采取相应的驾驶动作。

同时，在交通护栏上设置反光标识也是非常必要的，这样不仅能够在夜间提高能见度，还能够在恶劣天气条件下提醒驾驶员注意安全。

综上所述，交通护栏的标准涉及到多个方面，包括材料选择、高度和长度、安装方式、颜色和标识等。

只有严格按照相关标准进行设计和设置，才能够有效地提高道路交通的安全性，减少交通事故的发生，保障行人和车辆的安全通行。

希望相关部门和从业人员能够认真对待交通护栏标准，共同努力，为道路交通安全贡献自己的一份力量。

隔离护栏技术规格与要求：
1、设计及要求:钢壳400*300*175水泥墩底座，80*80*1.5立柱热镀锌静电喷涂，上横杆55*40*1.2热镀锌静电喷涂，竖杆50*30*1.0贴蓝色反光膜，下横杆55*30*1.2热镀锌静电喷涂，立柱安装反光标，采用一体成型无焊立柱帽等，详见设计图纸。

2、型材规格尺寸、技术参数应完全符合采购人要求，钢材质量应符合国家合格标准（验收时提供相关合格证），质量第一，按图纸制作施工。

为保证产品质量，投标人应认真阅读理解采购人对产品部件制作提出的要求。

3、护栏整体：每片长3米，主体为净白色，中间12根竖管、间隔均等：采用先热镀锌，然后纯聚酯彩色粉末喷涂工艺：护栏构件喷涂层应均匀，色泽统一，表面光滑、平整。

无疤斑、无滴流、无明显凹凸、无熔渣；不得有剥落、气泡、裂纹、擦伤等表面缺陷；型材端部应打磨、去毛刺。

保质期内护栏整体不得因技术质量出现锈迹、裂痕、脱漆（机械清洗车自动清洗不掉漆）和明显褪色，预留镶嵌反光轮廓标孔位必须准确，否则被视为不合格产品。

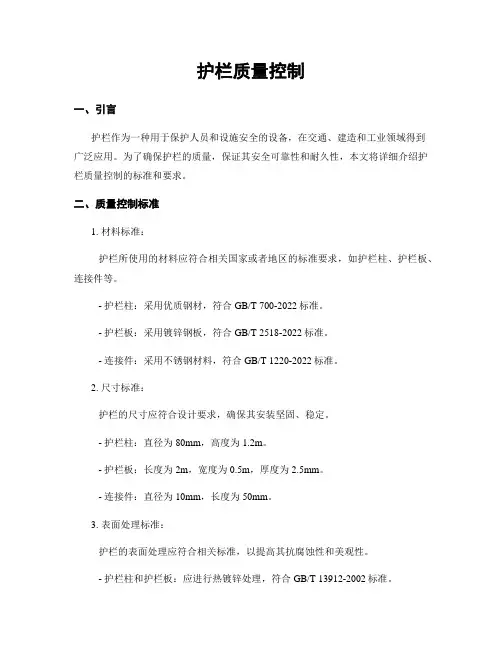

护栏质量控制一、引言护栏作为一种用于保护人员和设施安全的设备，在交通、建造和工业领域得到广泛应用。

为了确保护栏的质量，保证其安全可靠性和耐久性，本文将详细介绍护栏质量控制的标准和要求。

二、质量控制标准1. 材料标准：护栏所使用的材料应符合相关国家或者地区的标准要求，如护栏柱、护栏板、连接件等。

- 护栏柱：采用优质钢材，符合GB/T 700-2022标准。

- 护栏板：采用镀锌钢板，符合GB/T 2518-2022标准。

- 连接件：采用不锈钢材料，符合GB/T 1220-2022标准。

2. 尺寸标准：护栏的尺寸应符合设计要求，确保其安装坚固、稳定。

- 护栏柱：直径为80mm，高度为1.2m。

- 护栏板：长度为2m，宽度为0.5m，厚度为2.5mm。

- 连接件：直径为10mm，长度为50mm。

3. 表面处理标准：护栏的表面处理应符合相关标准，以提高其抗腐蚀性和美观性。

- 护栏柱和护栏板：应进行热镀锌处理，符合GB/T 13912-2002标准。

- 连接件：应进行不锈钢抛光处理，表面光洁度符合GB/T 14408-2004标准。

4. 强度标准：护栏的强度应满足相关要求，以确保其能够承受正常使用条件下的荷载。

- 护栏柱：抗弯强度不低于320MPa，抗拉强度不低于400MPa。

- 护栏板：抗弯强度不低于250MPa，抗拉强度不低于350MPa。

5. 安装标准：护栏的安装应符合相关规范，确保其稳固可靠。

- 护栏柱：应埋入混凝土基础中，深度不低于600mm。

- 护栏板：应与护栏柱连接密切，无松动现象。

- 连接件：应使用专用工具进行安装，确保连接坚固。

三、质量控制方法1. 原材料检验：对护栏所使用的材料进行抽样检验，包括护栏柱、护栏板和连接件。

检验项目包括外观质量、尺寸精度、化学成份、力学性能等，确保原材料符合标准要求。

2. 生产过程控制：在护栏的生产过程中，应进行严格的质量控制，包括材料切割、焊接、表面处理等环节。

道路护栏设置标准
道路护栏设置标准包括以下几个方面：
1.材质选择：根据道路等级、交通流量、地形地貌等因素选择合适的材质，常用的有金属、钢筋混凝土、塑料等。

2.高度要求：中央分隔带护栏高度不宜低于1.10m，在有行人穿行的断口处，应逐渐降低栏杆高度，且不高于0.70m，降低后的长度不应小于停车视距。

3.长度和间距：护栏长度不宜超过500米，间距应控制在20米左右。

对于曲线、上坡、下坡、桥梁、隧道等区域，护栏长度要适当延长，间距也可适当减小。

4.安装位置：根据道路功能和交通流量，选择合适的护栏位置。

例如，中央分隔带护栏设置于城市道路中央分隔带内，机隔离护栏设置于城市道路机非隔离带上的护栏等。

5.安全性能：道路护栏应具有一定的抗撞能力，能够减轻交通事故造成的损失。

同时，要合理设置轮廓标、警示标志等辅助设施，提高道路安全性。

6.美观性：道路护栏应与周围环境相协调，美观大方，提升道路整体形象。

总之，道路护栏的设置需要综合考虑安全、经济、美观等多个方面，以达到最佳的道路安全效果。

交通护栏标准
交通护栏是指用于保护道路两侧交通安全的设施，其设计、安
装和维护对于道路交通安全具有重要意义。

在不同的道路环境和交
通流量下，交通护栏的标准也会有所不同。

本文将围绕交通护栏标
准展开讨论，以期为相关行业提供参考和指导。

首先，交通护栏的材料选择应符合国家标准，具有一定的抗冲
击能力和耐候性。

常见的材料包括钢材、铝材和塑料等，其材质应
具有一定的强度和耐腐蚀性能，以确保在交通事故中能够有效地保
护行人和车辆的安全。

其次，交通护栏的设计应满足道路交通工程设计规范的要求，
包括护栏的高度、长度、坡度和连接方式等。

一般来说，交通护栏
的高度应能够有效地阻挡车辆冲出道路，并且在夜间能够提供足够
的反光性能，以增强夜间行车的安全性。

此外，交通护栏的安装应符合相关标准和规范，包括安装位置、固定方式和连接件的选择等。

在实际施工中，应严格按照设计要求
进行安装，并确保护栏的稳固性和整体性，以提高其抗冲击能力和
使用寿命。

在交通护栏的维护和管理过程中，应定期进行检查和维修，及时发现并处理护栏的损坏和老化问题，以确保其正常使用和安全性能。

同时，应建立健全的护栏管理制度，包括责任部门、维护周期和应急处理措施等，以提高护栏的整体管理水平和服务质量。

总的来说，交通护栏标准的制定和执行对于道路交通安全具有重要意义。

在实际工作中，相关部门和企业应严格遵守相关标准和规范，加强对交通护栏的设计、安装、维护和管理，以提高道路交通的安全性和畅通性，保障行人和车辆的安全。

同时，也需要加强对交通护栏标准的研究和推广，促进交通护栏行业的健康发展和技术进步。

隔离护栏及附属件技术要求一、前言隔离护栏及附属件是道路交通安全设施的重要组成部分之一，其合理设置和科学设计对保障公路通行安全具有重要意义。

本文档旨在规范隔离护栏及附属件的技术要求，以提升公路交通安全水平，减少交通事故的发生。

二、隔离护栏及附属件类型在公路交通安全设施中，隔离护栏及附属件主要由以下两类构成：1.金属隔离护栏及附属件：金属隔离护栏及附属件一般采用钢制材料，包括钢护栏、钢制护栏立柱、锚固基础、桥梁用补偿器、道路插销、防撞装置等。

2.混凝土隔离护栏及附属件：混凝土隔离护栏及附属件主要是指由混凝土构成的护栏、桥梁用补偿器、割台、钢筋等构件。

三、隔离护栏及附属件技术要求下面列举了金属隔离护栏及附属件和混凝土隔离护栏及附属件的技术要求：1. 金属隔离护栏及附属件技术要求（1）钢护栏1.钢护栏需用符合国家标准或行业标准的优质钢材制造，表面光滑平整，无毛刺、锈蚀、划痕等缺陷。

2.钢护栏长度为4米，高度为0.8米或1.0米，其主要部件应有防腐措施，保证使用寿命不低于10年。

（2）护栏立柱1.护栏立柱需符合国家标准或行业标准，选用钢材质量应符合相关标准，并进行防腐措施。

2.护栏立柱间距不超过4米，立柱长度应与护栏相匹配，使其稳定可靠。

（3）锚固基础1.锚固基础应符合国家标准或行业标准，其制作质量应达到相应标准的要求。

2.锚固基础应进行防腐措施，保证使用寿命不低于10年。

2. 混凝土隔离护栏及附属件技术要求（1）混凝土护栏1.混凝土护栏需要符合国家标准或行业标准，其质量应达到相应标准的要求。

2.混凝土护栏长度为4米，高度为0.8米或1.0米，应有较好的抗冲击能力和耐用性。

（2）桥梁用补偿器1.桥梁用补偿器的加工制造应符合国家标准或行业标准，其质量应达到相应标准的要求。

2.桥梁用补偿器应具有较好的耐久性和抗腐蚀性能。

（3）割台1.割台应符合国家标准或行业标准，其质量应达到相应标准的要求。

2.割台应进行充分防腐处理，并做到与混凝土护栏配套使用。

交通护栏规格尺寸标准说明交通护栏规格尺寸标准说明引言交通护栏是一种重要的交通安全设施，它分隔道路、保护行人和车辆免受交通事故的伤害。

为了确保交通护栏的有效性和符合国际标准，制定了一系列规格尺寸标准。

本篇文章将深入探讨交通护栏规格尺寸标准的重要性、标准的制定方式以及不同类型交通护栏的尺寸规格。

重要性交通护栏规格尺寸的制定对于道路交通安全至关重要。

合理的尺寸标准可以提高护栏的稳定性和可见性，减少交通事故的发生。

以下是交通护栏规格尺寸标准的重要性的几个方面的探讨。

1. 稳定性：交通护栏应具备足够的稳定性，能够承受车辆和行人的撞击力。

规格尺寸应根据交通流量、道路类型和设计速度来确定，以确保护栏的抗冲击能力。

2. 可见性：护栏的尺寸标准应确保其在各种光线条件下都能被驾驶员和行人清晰地看到。

适当的高度、宽度和颜色等方面的尺寸要求有助于提高护栏的可见性。

3. 特殊需求：交通护栏规格尺寸标准还要考虑特殊需求。

例如，在高速公路上，护栏的高度和距离要满足防止车辆翻越的要求；在行人专用天桥上，护栏的高度和间距则需适应行人的需求。

标准制定方式制定交通护栏规格尺寸标准需要广泛的研究和实践经验。

主要的标准制定方式包括：1. 经验法：根据历史事故数据和已建设的护栏的经验来确定尺寸标准。

通过对事故发生地和损坏护栏的调查，可以分析适用的尺寸范围。

2. 工程计算法：通过理论计算和模拟仿真，确定适当的交通护栏尺寸。

这种方法结合了车辆动力学和人体工程学等知识，可更精确地预测护栏的性能。

3. 实地试验法：通过在实际道路上建立试验段，测试不同尺寸规格的护栏的性能，并根据试验结果制定标准。

实地试验法可以提供权威的数据支持，并验证其他方法得出的结果。

不同类型交通护栏的尺寸规格交通护栏的尺寸规格因不同类型而异。

以下是几种常见的交通护栏类型及其相应的尺寸规格。

1. 金属栏杆：金属栏杆是最常见的交通护栏类型之一。

其高度通常在0.6米至1.2米之间，且距离地面的高度应符合标准。

一、护栏技术参数
①结构尺寸详见图纸一、图纸二，护栏、立柱、柱帽及连接件整体颜色为纯白色，颜色要求一致。

②护拦钢材质量应符合GB700碳素结构钢的要求，其最小壁厚≥1.2mm。

③护栏为整体钢镀锌，镀锌层≥1.2mm，表层白色聚酯粉末静电喷涂，单片长度≥3000mm（不包括立柱厚度）。

④标准护栏网片高度为1350mm, 路口护栏网片高度为950mm，路口采用四片矮护栏与高护栏形成组合（详见图纸三）。

⑤标准护栏网片立柱高度1250mm，路口护栏网片立柱高度850mm，立柱尺寸为78×146×1.8mm镀锌椭圆钢管，表面白色聚酯粉沫静电喷涂,上下贴两道10mm3M超强级反光膜。

⑥立柱顶端用热镀锌钢质白色柱帽封顶，柱帽要求美观实用，能够严实无缝结合立柱。

⑦上、下横梁均为热镀锌钢质静电喷涂白色方管，管壁≥1.8mm，上下横梁横截面≥50×30mm。

⑧每片护栏均匀安装8组U型镀锌钢异形竖梁，表面热镀锌钢质白色粉沫喷涂，壁厚≥1.2mm，横截面≥35×20mm。

⑨护栏颜色为纯白色，上横梁与竖梁采用穿插焊接方式连接，下横梁与竖梁采用焊接方式连接，横梁上下穿插孔必须进行无缝处理，保证200公斤以上力量不能断开，坚固耐用。

⑩护栏底座采用黑色实心树脂底座，尺寸：400mm×300mm×150mm；
图纸一：（标准护栏）图纸二：（路口护栏）
图纸三：（护栏组合图）
二、太阳能指示牌技术参数
三、防撞桶技术参数
①要求有良好的反光效果。

②抗紫外线，耐盐碱腐蚀，不易褪色。

③防撞桶要求装满沙，更具缓冲弹性、放空后可灵活移动。

（具体样式参数见图纸）。

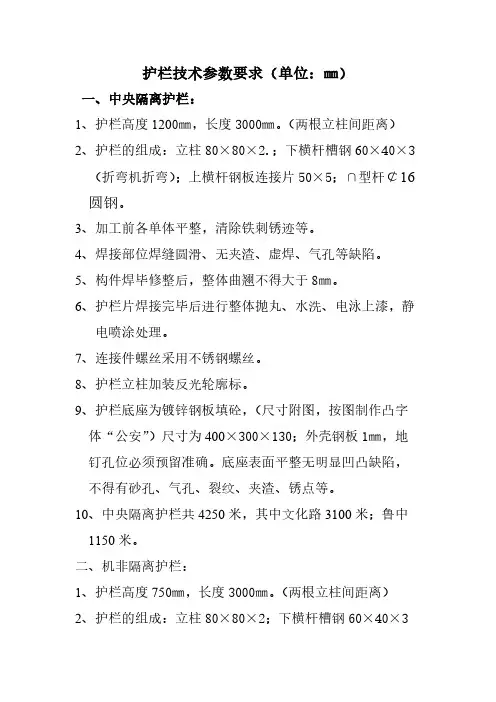

护栏技术参数要求（单位：㎜）一、中央隔离护栏：1、护栏高度1200㎜，长度3000㎜。

（两根立柱间距离）2、护栏的组成：立柱80×80×2.；下横杆槽钢60×40×3（折弯机折弯）；上横杆钢板连接片50×5；∩型杆￠16圆钢。

3、加工前各单体平整，清除铁刺锈迹等。

4、焊接部位焊缝圆滑、无夹渣、虚焊、气孔等缺陷。

5、构件焊毕修整后，整体曲翘不得大于8㎜。

6、护栏片焊接完毕后进行整体抛丸、水洗、电泳上漆，静电喷涂处理。

7、连接件螺丝采用不锈钢螺丝。

8、护栏立柱加装反光轮廓标。

9、护栏底座为镀锌钢板填砼，（尺寸附图，按图制作凸字体“公安”）尺寸为400×300×130；外壳钢板1㎜，地钉孔位必须预留准确。

底座表面平整无明显凹凸缺陷，不得有砂孔、气孔、裂纹、夹渣、锈点等。

10、中央隔离护栏共4250米，其中文化路3100米；鲁中1150米。

二、机非隔离护栏：1、护栏高度750㎜，长度3000㎜。

（两根立柱间距离）2、护栏的组成：立柱80×80×2；下横杆槽钢60×40×3（折弯机折弯）；上横杆钢板连接片50×5；∩型杆￠16圆钢。

3、加工前各单体平整，清除铁刺锈迹等。

4、焊接部位焊缝圆滑、无夹渣、虚焊、气孔等缺陷。

5、构件焊毕修整后，整体曲翘不得大于8㎜。

6、护栏片焊接完毕后进行整体抛丸、水洗、电泳上漆，静电喷涂处理。

7、连接件螺丝采用不锈钢螺丝。

8、护栏立柱加装反光轮廓标。

9、护栏底座为镀锌钢板填砼，（尺寸附图，按图制作凸字体“公安”）尺寸为330×250×130；外壳钢板1㎜，地钉孔位必须预留准确。

底座表面平整无明显凹凸缺陷，不得有砂孔、气孔、裂纹、夹渣、锈点等。

10、机非隔离护栏共14100米，其中长勺路2200米，文化路9600米，鲁中大街2300米。

注：提供中央隔离护栏、机非隔离护栏各一节，如样品不符合参数要求，则为不合格样品，评审委员会将有权将样品分测为零分。
