光端机选购指南

  • 格式：pdf
  • 大小：87.06 KB
  • 文档页数：2

光端机学习：http://www.cnaobo.net

光端机选购指南

数字视频光端机，涉及的技术指标种类繁多，大部分工程商和用户也缺乏相

应的手段而无法判断技术指标的合理性与真实性，因此在选择产品时容易迷失方

向。本文描述了两项在工程中比较关键且容易验证的技术指标，并着重从可靠性

和实用性方面，分析了在安防监控工程中怎样选择多路数字视频光端机。

对于数字视频光端机的选择很多人可能都不是很懂，单单从价格来选择数字

视频光端机不是一种很明智的做法，价格是人定的高价未必就是好东西，我们选

择数字视频光端机不要单从价格考虑，那么在选购数字视频光端机的时候要考虑

到哪些要素呢下面就由北京奥博详细介绍一下数字视频光端机的选购要考虑的

因素：

接口丰富，布局合理

多路数字视频光端机除要求足够的视频接口外，还可能要求或者将来可能要

求配备其他功能丰富的接口，如高保真音频接口、普通电话接口、异步数据接口、

以太网接口和开关量接口等，这就要求选择的多路数字视频光端机必须具备系统

升级能力，不至于因网络升级或系统功能改变而完全更换设备，从而保护用户的

前期投资。

多路数字视频光端机接口种类多，数量多，与这些接口相配套可能还有一些

模式设置拨码开关，所有这些元素构成的用户操作界面应该布局合理，接口间留

有相当的操作空间，方便工程安装和维修。例如视频接口太过密集，实际应用中

就会出现了为维修某一个视频接头，必须拔掉其他正常视频接头的尴尬局面。

指示灯含义明确，方便工程开通和维护

为方便工程开通和工程维护，多路数字视频光端机应标示有含义明确的指示

灯。除电源指示灯外，多路数字视频光端机的收发端机都必须具备视频有无指示

灯，指示相应的视频通道有无视频信号输入或输出，工程人员和用户在工程开通

阶段和工程维护阶段就可以根据视频指示灯的指示，判断开通和维护中的情况，

定位故障点，尽快地解决可能发生的问题。

另外，对于音频和数据部分，也应提供相应的指示灯。简单的方式是参考电

信设备的做法，提供同步指示灯和环路指示灯，工程人员和设备厂家据此可以判

断是设备系统故障，或是接口部分故障，从而做出正确的反应。

对于以太网接口，应按照数据通信设备的通用要求，提供连接/活动指示灯、

全双工/半双工指示灯、10M/100M指示灯。

多路数字视频光端机还应提供系统指示灯，指示发送设备是否正常和接收设

备是否正常，以方便工程人员区分是设备故障还是光纤链路故障。

外观大方，结构合理

多路数字视频光端机技术含量高，其外观应小巧精致，美观大方，整体结构

必须尽量的符合工程安装要求。一般室内型多路数字视频光端机除采用19伎矶

纫允视Π沧坝诒曜19蓟柜外，还应兼顾工程中将光端机置于桌面或壁挂的需

要。另外，多路数字视频光端机还必须具有良好的散热性能和电气接触性能。

视频可上可下，组网方便

有的安防监控工程，一根光纤沿途有多路视频要传输到中心监控机房；而有

的安防监控工程，和前者正好相反，一路或多路视频信号要传输到光纤沿途的各

个接收点上；还有的安防监控工程，多路视频信号需要传输很远的距离，中间可

能要用到几级中继。这样就要求多路数字视频光端机具备视频信号的插入和提取光端机学习：http://www.cnaobo.net

功能及无损中继功能（直接在传输层中继信号而不是在用户接口层中继信号，后

者将劣化视频信号的技术指标）。实力较强的厂商不仅已经提供了此类产品，而

且还提供了任意视频通路信号间、任意音频通路信号间和任意数据通路信号间交

叉连接的产品，并已经将其实用化。在工程中若有这类需求，应该优先考虑采用

此类设备，不仅减少了故障点，提高了系统的可靠性，保证了技术指标，并且减

少了工程费用，节约了用户投资。

可靠性考虑

作为安防监控工程，设备的可靠性应该是第一考虑要素。而设备的可靠性是

设备厂商在产品设计时就必需考虑的，但是，有些厂商可能会因为某些原因而不

愿做或不知道怎么做这方面的工作。这里着重从工程的角度简单地讨论以下问

题。

温度、湿度适应性强

在有的安防监控工程中，光端机的工作条件比较恶劣，温度变化范围宽，空

气湿度大。有的野外监控点偶尔还会停电，光端机工作时发热，停电时设备冷却

就会有冷凝水珠。这都要求多路数字视频光端机在温度范围和允许的湿度方面有

更多地考虑，以保证其能在恶劣环境下稳定工作，适应安防监控需要。

更多光端机学习：http://www.cnaobo.net

合集下载

OptixOSN3500光端机产品描述

OptixOSN3500光端机产品描述

华为Optix OSN3500 光端机

1. 华为Optix OSN3500光端机产品描述：

OptiX OSN 3500 智能光传输系统是继承了MSTP技术的全部特点，与传统SDH、MSTP网络保持兼容，融SDH、PDH、Ethernet、WDM、ATM、ESCON、FC/FICON、DVB-ASI(Digital Video Broadcast-Asynchronous

Serial Interface)、RPR等技术为一体的新一代10G/2.5G多业务光传输平台(MSTP)，Optix OSN3500主要应用在城域网络中的骨干与汇聚层，Optix

OSN3500为现有SDH设备向智能光网络设备过渡提供了完善的解决方案。

2. Optix OSN3500.产品性能描述

2.1 Optix OSN3500 高性价比的平台化

OptiX OSN 7500/3500/2500/1500业务板件、软件完全兼容，构成统一平台。这样可以大大降低维护成本以及备板备件的成本。Optix OSN3500智能平台在业务能力方面高效组合，给运营商最高性价比的解决方案；Optix OSN3500同时与华为已有的设备可以混合组网，Optix OSN3500可以纳入华为光网络网管解决方案进行统一管理。

2.2 Optix OSN3500灵活的设备配置

STM-64/16兼容设备；

支持网络设备从2.5G到10G的在线升级。

2.3 Optix OSN3500大容量调度

具备高阶512×512 VC-4，低阶8064×8064 VC-12或等效的VC-3交叉能力。

2.4 Optix OSN3500多业务提供

业务接口

支持STM-1(O/E)；

支持STM-4/16/64标准或级联业务；

支持E1/T1/E3/T3/E4；

支持FE、GE业务的透传和交换；

支持ATM业务；

支持IMA业务；

胜为电话光端机产品规格书说明书

胜为电话光端机产品规格书说明书

-1-

胜为电话光端机产品规格书

深圳市创新胜为科技有限公司

ShenzhenInnovationShengweiTechnologyCo.,Ltd.

产品说明

电话光端机可选配1-32路电话,另有0-1

路以太网接口，满足用户大量电话传输的需-2-求。该设备采用了超大规模集成电路设计，外观简练，具有易于安装调试，免维护，性能稳定等优点，适用于IP超市、生活小区、网吧、话吧与各大通信运营商、政府及其它各种企事业单位。

产品特性

基于自主知识产权的集成电路提供1-4路语音接入，支持来电显示和反极性计费功能支持各个站点的相互放号功能语音口支持O口和S口接口，O口与程控交换机对接，S口与用户的电话机相连

产品参数■ＦＸＳ

振铃电压75V

振铃频率25HZ

■ＦＸＯ

二线输入阻抗600Ω(摘机)

回损40db

振铃检测电压35V

■参数

振铃检测频率17HZ-60HZ

二线输入阻抗600Ω(摘机)

回损40db

■工作条件

输入电压AC220V

功耗≤5W-3-■备注

语音接口话路特性符合《邮电部电话交换设备总技术规范》

用户线环路电阻小于3KΩ(包括话机)

馈电电压48V

馈电电流20~50mA

铃流AC90正负15V

工作电压范围36V～72V，无极性要求,或AC220V

■光接口参数

光波长850nm/1310nm多模光口，1310nm/1550nm单模光口

光接口SC/FC

收发合一模块>-6dBm

光接收器接收灵敏度<-36(BER<10)

接收动态范围>-30dB

传输距离多模2公里，单模20~120公里

抖动特性满足G.742和G.832标准

■网络参数

接口类型电口：RJ45接口光口：SC接口

传输模式半/全双工10/100Mbps

传输方式存储转发

吞吐量100%

工作温度-10～50℃

储存温度-25～65℃

工作湿度10～90%

电源输入100～265v，50～60Hz

产品信息-4-No.型号产品名称规格图片

1BGDJ01001路电话光端机数字电话光端机PCM语音光端机电话光纤收发器电话延长器1路电话光端机FC接口一对

光端机与光猫的区别

光端机与光猫的区别

光端机与光猫的区别

光猫是一种类似于基带MODEM（数字调制解调器）的设备，和基带MODEM不同的是接入的是光纤专线，是光信号。

用于广域网中光电信号的转换和接口协议的转换，接入路由器，是广域网接入。光电收发器是用局域网中光电信号的转换，而仅仅是信号转换，没有接口协议的转换。一般用在园区网内较长距离，不适于布双绞线的环境。为了说清楚光猫、光电收发器。我们有必要介绍它们所运用的环境。

光Modem也称为单端口光端机，是针对特殊用户环境而设计的产品，它利用一对光纤进行单E1或单V.35或单10BaseT点到点式的光传输终端设备。该设备作为本地网的中继传输设备，适用于基站的光纤终端传输设备以及租用线路设备。而对于多口的光端机一般会直称作“光端机”，对单端口光端机一般使用于用户端，工作类似常用的广域网专线（电路）联网用的基带MODEM，而有称作“光MODEM”、“光猫”、“光调制解调器”。

在这里我举一个产品的例子：广州华信通信设备有限公司生产的HS-OPT122

V.35光端机，该设备提供了1路V.35数据通道，此接口可接入路由器的V.35数据接口。光端机的E1和V.35接口速率都可通过拨码开关任意调节，可透传2M数据。HS-OPT122 V.35光端机可作为本地网的中继传输设备,尤其适合作为移动通信网基站的光纤终端传输设备以及租用设备。

我这里所指的光端机仅仅是在数据通信上的产品，实际光端机的产品五花八门，有用有线电视传输的，有用于电话传输的，有用工业控制的，有的甚至是集“语音、数据、图像”等业务接入于一体，如：西门子 OLTE8型4E1光端机。

光纤收发器在以太网中实现单、多模光纤与双绞线之间的信号转换。光纤收发器是一种将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元。光纤收发器一般应用在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中；同时在帮助把光纤最后一公里线路连接到城域网（属于以太网技术）和更外层的网络上也发挥了巨大的作用。

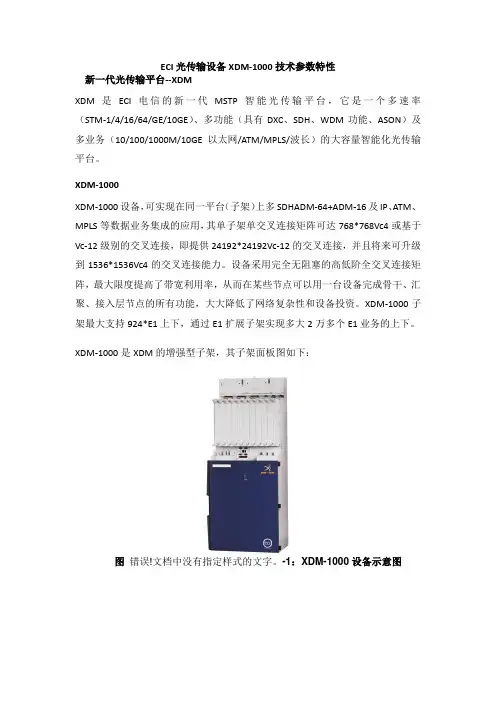

ECI光端机(XDM-1000)技术参数特性
