1． 单模光端机/多模光端机AD 光端机根据系统的传输模式可分为单模光端机和多模光端机。
一般来说，单模光端机信号传输可达几十公里的距离，AD 有些型号可无中继传输100公里。
而多模光端机的光信号一般传输为4公里左右，AD 有些型号可达6公里。
这一点也可作为光纤系统中对一般光端机选择的参考标准。
2．数据/视频/音频光端机AD 光端机根据传输光信号有可分为数据（RS232/RS422/RS485/TTL/Coax ）、视频、音频光端机、以及多路复用光端机。
3.模块式/插卡式光端机●模块式AD 模块式光端机可独立使用，但需要外接电源。
模块式光端机主要应用于系统远程设备比较分散的场合。
● 插卡式AD 插卡式光端机可插入机箱中工作，每个AD 插卡式机箱为标准19"，具有18个插槽，带一个电源。
插卡式光端机主要应用在系统的控制中心，便于系统安装和维护。
4.AD 光端机规格型号及分类单模（AD8XXX 系列），多模（AD9XXX 系列） 单路视频光端机；单路视频+数据/音频光端机；单路视频+反向/双向数据/音频光端机；多路视频光端机；多路视频+数据/音频光端机； 双向视频+双向数据/音频光端机； 数据/音频光端机；光端机主要应用于：安防系统（如出入系统、防火系统及防盗系统）； 闭路监控系统； 智能化远程传输系统； 楼宇控制系统； 校园网络系统；光端机应用示例用户要求: 控制主机能够监视并控制100公里左右远端摄像机。
由于远端摄像机的控制信号为Manchester 码，同时要传递1路视频信号+1路音频信号到中心主机。
基于上述考虑，我们选择1路视频信号+1路音频信号+1路反向控制信号的光端机。
设计结果如下图所示。
命名规则●每对光端机只占用1根光芯●全部为FM调频式光端机，单模/多模可选择●单插槽（内置自适应开关电源电路）供电12VDC/24V AC，双插槽供电9VDC开关电源，电源请自配●带音频和/或数据的光端机，具体数据/音频格式及对应型号请参照AD型号说明，或在定购时注明单纤八路视频传输系统介绍AD880TW/RW及AD980TW/RW是调频式八路视频光端机，兼容PAL、SECAM、NTSC多种制式，可在一根光纤上传输八路视频。
经济型到40公里：1-4v +200；8v+300 ；16v +500光端机知识-光纤的优点来源：作者：1.光纤的通频带很宽.理论可达30亿兆赫兹。
2.无中继段长.几十到100多公里，铜线只有几百米。
传导损耗极低3.非金属介质材料，不受核辐射电磁场和光的影响。
4.重量轻，体积小。
5.光纤通讯不带电，使用安全可用于易燃，易暴场所。
6.使用环境温度范围宽。
7.化学腐蚀，使用寿命长。
8.无延迟，，传输快传输稳定，不受干扰，视频带宽大，无压缩，无延时，图像成像清晰，传输距离远等。
单模多模区别在于1.单模光纤芯径7-9微米，尺寸小，因此消除了光线的跳跃。
仅允许一个模式传输，工作在波长（1310nm和1550nm），与光器件的耦合相对困难2.多模光纤芯径50微米,62.5微米。
允许上百个模式传输，工作在波长（850nm和1310nm），与光器件的耦合相对容易简单理解：一个或多个视频信号转化为光信号以后，再通过光纤时的传输方式（角度）不一样。
单模没有光线的跳跃，多模则折射方式。
所谓的“摸”就是指以一定的角度进入光纤的一束光线，多模光纤允许多束光线穿过光纤，因为不同光线进入光纤的角度不同，所以到达末端的时间也不同，（不同角度折射的光信号到达时间也就不一样）这就是我们常说的模色散，色散一定程度上限制了多模光纤所能实现的带宽和传输距离，限制了传输数字信号的频率，而且随距离的增加会更加严重正是基于这个原因，多模光纤一般被用于同一办供楼或距离较近的区域。
单模光纤 1、材料色散是指组成光纤的材料即二氧化硅本身所产生的色散。
2、波导色散是指由光纤的波导结构所引起的色散。
对多模光纤而言，其波 导色散的影响甚小。
，多模后者为模间色散，又叫模式色散芯径小了，色散小。
传输距离远损耗少。
单模光纤支持收发，一端使用1550的波长发，1310的波长收；另一端使用1550的波长收，1310的波长发。
多模只能支持双纤收发，由于采用折射方式发送，不能实现两个波长在不同方向发送，只能用一种波长。
音频光端机音频光端机一、音频光端机概念音频光端机就是发射端把传统的音频模拟信号转换成光信号，通过光纤传输到接收端，在接收端再转换成模拟信号的一种音频设备。
音频光端机的几个重要指标是1）比特率：16bits 20bits 24bits,比特率越高越能细致地反映声音的细微变化。
2)采样精度：48K 96K(CD的采样精度为44.1KHz/s),专业的音频光端机一般采用48K采样，96K是未来的一个方向。
3）信噪比即我们通常说的动态范围，单位是DB，动态范围和比特率的关系是：比特率每增加1比特，动态范围就增加6dB。
16比特时，动态范围是96dB。
这可以满足一般的需求了，24比特可以做到144 dB的动态范围，是发烧级的。
所以目前专业的光端机指标可以总结为：24比特48K采样 90DB 。
音频光端机分为1～N路音频或者加上1路控制数据，还要注意音频中单声道/双声道(及立体声），单向/双向，平衡输出/非平衡输出的细节。
音频光端机特性:数字非压缩传输●视频采用8位数字编码●彩色图像信号●高质量实时传输●10 Hz -24 kHz 声音频宽●完全兼容NTSC, PAL, SECAM制式图像●可传输RS232, RS485, RS422标准数据●可同时传输以太网信号●指示灯能帮助对系统故障做出快速诊断●在各种户外条件下的高可靠性●支持网管功能●安装简易，无需调节二、音频光端机图片音频光端机正面音频光端机反面详情请点击：/guangshebei/yinpin/三、音频光端机与电话光端机的区别工程的应用中，我们用到的音视频光端机不同于电话光端机的应用：1）音视频光端机通常是音频信号与视频信号一起应用于安防系统中，用来传输监控的摄像头视频和监听头音频；而电话光端机称为PCM，属于传统的电信产品，比如通过光纤传输30路程控电话。
2）传统2M网如果要传输视频则需要配备音视频编解码器，这样音视频就可以通过SDH网传输3）市场中，音视频光端机是按照路数来区别产品报价的，有1、2、4、8、16等路数，而电话光端机则是在同一块主板上叠加，例如8路的主板上6路电话和7路电话价格差不大，30路的板子上25路和30路价格差不大。
一、什么是光端机？光端机可以分为哪几种?（1）光端机：光电转换传输设备;放在光缆的两端,一收一发,顾名思义光端机。
所以光端机包括发送器和接收器。
发送器是用来接受电信号，并把视频信号转换成光信号；接收器是将光信号转换成电信号。
（2）光端机可以分为模拟光端机和数字光端机。
1.模拟光端机：在光纤中传输的信号是模拟光信号，价格便宜，比较常用。
2.数字光端机：将多路模拟基带的视频、音频、数据进行高分辨率数字化，形成高速数字流，然后将多路数字流进行复用，通过发射光端机进行发射，然后通过另一端的接收光端机进行接收，解复用，恢复成各路数字化信号，再通过数字模拟变换（A/D模数转换）恢复成模拟视频、音频、数据。
二、光纤可分为几种？区分的标准是什么？（1）光纤可以分为：单模光纤(Single Mode Fiber)和多模光纤(Multi Mode Fiber)。
（2）单模光纤的纤芯直径很小, 在给定的工作波长上只能以单一模式传输,传输频带宽,传输容量大。
（3）多模光纤是在给定的工作波长上,能以多个模式同时传输的光纤。
与单模光纤相比,多模光纤的传输性能较差。
（4）区分标准：多模光纤允许多束光在光纤中同时传播，从而形成模分散(因为每一个“模”光进入光纤的角度不同它们到达另一端点的时间也不同，这种特征称为模分散。
)，模分散技术限制了多模光纤的带宽和距离。
多模是橘色，单模是黄色。
（5）传输距离在2Km以内时，可选用多模光缆，超过2Km必须选用单模光缆（6）常用光纤规格：单模：8/125μm，9/125μm，10/125μm多模：50/125μm，欧洲标准62.5/125μm，美国标准工业，医疗和低速网络：100/140μm，200/230μm塑料：98/1000μm，用于汽车控制（98表示光纤直径，1000表示光缆直径）三、光缆有哪些？光缆(optical fiber cable)主要是由光导纤维（细如头发的玻璃丝）和塑料保护套管及塑料外皮构成。
光端机是传输光信号的一种终端设备，主要传输监控领域所涉及的信号源。
其负责光电的转换以及光发射和光接收，因此，光端机质量对整个光纤传输的质量起着决定性的作用。
近几年由于光纤的普及，光端机也被广泛应用到光网络的传输系统中。
下面我们就来简单普及下光端机的知识。
上文我们曾提到，光端机主要负责光的接受和发射。
简言之，光端机就是起一条线的作用，在这条线上可以传输视频、数据、以太网、电话等等，并且可以任意组合其路数。
下面是光端机传输示意图。
由于光端机是借助光纤进行传输，因此它具备了距离远：普通级可传输30KM；无大脑：无需软件支持，运行稳定；零衰减：光纤纯度极高，衰减极小；无干扰：不收强电场、磁场干扰；施工简单：可采用直埋、穿管、架空等方式进行部署等优点。
光端机从2001年发展至今，其性能日益优良。
根据不同的标准，光端机还可分为不同的种类。
按照传输模式分，光端机可分为单模光端机和多模光端机；按照信号处理方式，可分为模拟光端机和数字光端机；按照组网方式，可分为点对点光端机和节对点光端机,以及汇聚式光端机。
接下来会对每一种光端机进行介绍。
光端机知识概要单模光端机和多模光端机由其名称可知，单模光端机采用单模光纤进行传输，而多模光纤采用多模光纤进行传输。
因此，其主要的区别就在于光波在纤芯里的折射角度和纤芯的纤径不同。
多模光端机的传输距离较之单模光端机要短，主要用于2km以内距离的传输，而单模光端机最大的传输距离可达30km。
此外，多模光端机还存在色散严重、衰耗大、可用带宽窄、成本高等问题，一般多模光端机传输数据使用光缆的价格是一个单模光缆价格的2-3倍。
综合多方面考虑，现在市场上绝大多数用户都采用的是单模光端机来进行数据传输。
但是，多模光端机在一定范围内仍有使用，比如智能楼宇的光纤布线方面等。
模拟光端机和数字光端机光端机是通过光电信号的转换来传输信号的，其间要对各种数据进行编码处理。
由于有着不同的信号传输方式，光端机又有着模拟光端机和数字光端机之分。

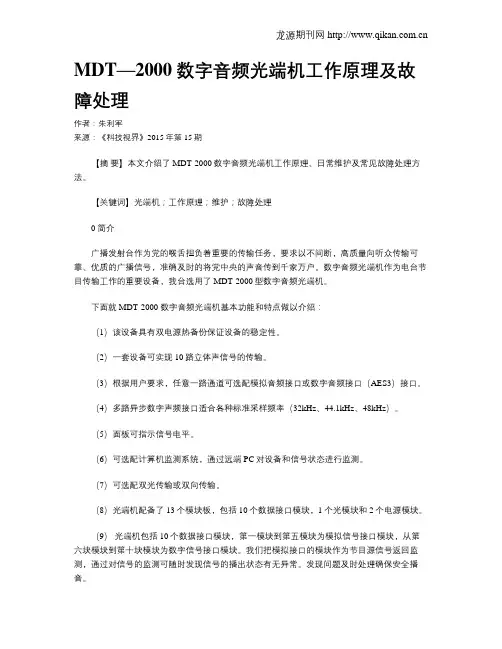

MDT—2000数字音频光端机工作原理及故障处理作者：朱利军来源：《科技视界》2015年第15期【摘要】本文介绍了MDT-2000数字音频光端机工作原理、日常维护及常见故障处理方法。
【关键词】光端机；工作原理；维护；故障处理0 简介广播发射台作为党的喉舌担负着重要的传输任务，要求以不间断，高质量向听众传输可靠、优质的广播信号，准确及时的将党中央的声音传到千家万户。
数字音频光端机作为电台节目传输工作的重要设备，我台选用了MDT-2000型数字音频光端机。
下面就MDT-2000 数字音频光端机基本功能和特点做以介绍：（1）该设备具有双电源热备份保证设备的稳定性。
（2）一套设备可实现10路立体声信号的传输。
（3）根据用户要求，任意一路通道可选配模拟音频接口或数字音频接口（AES3）接口。
（4）多路异步数字声频接口适合各种标准采样频率（32kHz、44.1kHz、48kHz）。
（5）面板可指示信号电平。
（6）可选配计算机监测系统，通过远端PC对设备和信号状态进行监测。
（7）可选配双光传输或双向传输。
（8）光端机配备了13个模块板，包括10个数据接口模块，1个光模块和2个电源模块。
（9）光端机包括10个数据接口模块，第一模块到第五模块为模拟信号接口模块，从第六块模块到第十块模块为数字信号接口模块。
我们把模拟接口的模块作为节目源信号返回监测，通过对信号的监测可随时发现信号的播出状态有无异常。
发现问题及时处理确保安全播音。
1 光端机基本工作原理MDT-2000数字音频光端机系统分为发端机和接收机两部分。
发端机可将多路来自于模拟（经A/D转换）或数字节目源的样点信号及通道状态和独立数据转换成一路串行数字序列，经交织、信道编码后的码流进入光纤进行传输。
电台中控机房向光端机提供的是数字音频信号，发射机房接收到数字音频信号送达收端机，收端机将收到的码流进行信道解码，从数字信号中提取时钟、帧同步、复帧同步信号，这些同步信号的作用保证了发端机和收端机信号同步。
光端机知识点总结一、光端机的基本原理1.1 光端机的作用光端机是光传输网络中的核心设备，它主要用于实现光纤接入和光传输。
在光纤网络中，用户终端设备通过光端机与光纤传输网络相连，实现用户终端设备与光传输网络之间的连接。
光端机还可以实现光传输信号的光分配、光转换、光监控等功能，保证光纤传输网络的正常运行。
1.2 光端机的结构光端机通常由光接收模块、光发送模块、光分配模块、光转换模块、光监控模块等多个模块组成。
光接收模块用于接收光纤传输网络中的光信号，将其转换为电信号；光发送模块用于发送电信号，并将其转换为光信号发送到光纤传输网络中；光分配模块用于将光信号分配给不同的用户终端设备；光转换模块用于进行光信号的转换；光监控模块用于对光信号进行监控，并保证光纤传输网络的正常运行。
光端机的结构复杂，功能齐全，能够满足光传输网络的各种需求。
1.3 光端机的工作原理光端机的工作原理主要包括光接收、光发送、光分配、光转换、光监控等多个环节。
光端机通过光接收模块接收光纤传输网络中的光信号，将其转换为电信号，并通过光发送模块发送到光纤传输网络中；光分配模块用于将光信号分配给不同的用户终端设备；光转换模块用于进行光信号的转换，满足不同光传输网络的需求；光监控模块用于对光信号进行监控，保证光纤传输网络的正常运行。
光端机通过这些环节实现光纤传输网络中的光信号的接收、发送、分配、转换、监控等功能，为用户终端设备提供高质量的光传输服务。
二、光端机的技术特点2.1 光端机的优点光端机具有光纤传输网络的带宽大、传输速率高、传输距离远、光纤传输网络安全可靠等技术特点。
通过光端机可以实现用户终端设备与光传输网络之间的高速连接，提供高质量的光传输服务。
同时，光端机还能够实现光传输网络的光分配、光转换、光监控等功能，使得光纤传输网络的管理和维护更加方便。
由于这些优点，光端机在光纤传输网络中得到了广泛的应用。
2.2 光端机的技术难点光端机的技术难点主要包括高速光接收、光发送、光分配、光转换、光监控等多个技术环节的高性能设计，以及光端机的高可靠性、高稳定性、高兼容性等方面的技术挑战。
浩泰HOOTAC数字视频数据光端机性能及应用，HT10-1A-BB-OVD 为带音频的数字视频光端机（可根据客户要求定制各个功能的方向），型号： HT10-1A-BB-OVD ，1路双向视频1路双向音频，描述：传输距离：20-40公里，波长：1310nm WDM 8/10bit 数字视频编码，16bit数字音频编码，超低功耗热插拔支持防雷，线材：单模光纤 HT10-1A-BB-OVD采用最新光纤通讯技术，将1-16路、64路视频、多路RS-232/RS-422/RS-485数据、开关量、电话、音频、以太网数字信号等波分复用（WDM）在一条光纤上传输。
视频信号兼容PAL、NTSC和SECAM制式；以太网带宽有效带宽达到100M，具有10M/100M自适应性能。
该产品安装方便，无需任何调节即可工作，可以在长达20-40公里的距离上传输高质量的视频、数据和以太网信号。
支持电路热插拔同时设备具有浪涌和三级防雷击保护。
目前该产品广泛应用于广播电视传输、视频监控、大型办公娱乐场所、城市道路监控、银行跨区联网、多媒体视频会议、多媒体远程教育、高速公路监控和楼宇控制等领域。
性能特点在单芯光纤上传输1-16/64路视频、多路RS-232/RS-422/RS-485数据、开关量、电话、音频、以太网所有视频、音频数据信号输入输出端均具有三级防雷，提高了设备的稳定性 8/10位数字视频编码和无压缩传输技术，16位数字音频编码高保真传输技术输入输出级-发送接收端视频直流钳位、低通滤波及视频缓冲电路内置自动功率控制(APC)电路，确保光信号恒定输出和极高的动态范围支持RS-232, RS-422, RS-485（全/半双功）等数据信号格式严格的物料选择和质量控制确保产品高品质和高可靠独特的以太网10M/100M自适应技术，支持G.652/G.655光纤传输电源-SYC(Fiber Link)-视频/音频指示LED可监示系统状态 1310/1490/1550nm WDM 超低功耗热插拔支持工业级产品提供常用的FC/ST/SC接口，多模或单模传输，支持上下WDM/CWDM 波分复用独家超低功耗设计，SMD表贴技术，金属带安装孔铝制机壳可选的2.5/4/6U独立式/ 插卡式机型，适合分散或集中的各种不同的应用场合产品参数：光纤接口：FC/PC, SC/PC, ST/PC可选光波长：多模850nm/1310nm，单模1310nm/1550nm 发送功率：≥-9dBm 接收灵敏度：优于-34dBm(误码率<10-11) 传输距离：0~20Km(单模光纤,标准型) 0~40Km(单模光纤,中距型) 0~60Km(单模光纤,长距型) 0~80Km(单模光纤,长距型) 0~2Km(多模光纤,标准型) 注：可根据不同需求定制为不同光接口类型。
基础知识在音(视)频传输中一般可分为无线和有线两种方式，或根据传输的距离分为远距离(几十公里)、近距离(几十米到几百米)等。
传输手段有传统的电缆、微波、调频等，随着光技术的进步，光纤传输也由模拟向数字化转变，可靠性和传输质量越来越高。
因此，越来越多的领域开始采用光纤传输手段，在广播电视系统、节目传输系统、现场直播系统、会议电视系统，另外在环境监控、交通管理、安防监控系统等许多领域中都有广泛应用。
1 采用光纤通信的优越性(1)中继距离长。
光纤具有极低的衰耗系数(商用化石英光纤已达0.19 dB/km 以下)，配以适当的光发送与光接收设备，其中继距离能达到数百公里，远大于电缆(1.5 km)、微波(50 km)。
(2)通信容量大。
理论上，一根头发丝粗细的光纤可以同时传输1 000 亿个话路，虽然目前远远未达到如此高的传输容量，但仍比传统的明线、同轴电缆、微波等高出几十乃至上千倍。
并且一根光缆中会包括几十根(甚至上千根)光纤，再加上波分复用等技术，可以把一根光纤当作几根、几十根，通信容量之大更加惊人。
(3)保密性能好。
光波在光纤中传输时只在其芯区进行，基本上没有光“泄露”，因此保密性能极好。
(4)抗干扰能力强。
光纤中的光信号不受外界强电磁场的干扰、光缆的表皮可以做到耐腐蚀，可挠性强(弯曲半径大于0.25 m，其性能不受影响)等。
(5)成本低廉。
石英光纤最基本原材料是二氧化硅(砂子)，在自然界中几乎是取之不尽、用之不竭。
(6)体积小、重量轻、便于施工维护。
光缆的敷设方式方便灵活，可以采用直埋、管道敷设，又能在水底或架空。
虽有以上种种优点，但缺点也是很明显的：如使用光纤和光端机需要一定的专业知识和专用设备，给工程施工和用户使用带来了一定的难度；对于短距离、小规模的传输、监控系统来说，使用光纤传输要考虑经济因素，是否合适一次性投入较大资金。
2 光端机的工作原理光端机是由光发射机和接收机组成，通过光纤线路连接实现传输。
早期光端机采用的是模拟方式进行调制解调传输，如KD-50A 四路音频光端机，核心就是使用了摩托罗拉公司的CA3089E 集成电路芯片，可靠性受到元器件老化、可调电容磁芯松动等影响。
在数字传输的光发射机中(目前几乎都采用了数字传输方式)，输入的音(视)频信号，先经阻抗匹配或平衡变换、放大，然后进行A/D 变换，A/D 变换的bit 数一般视频为12 bit、音频为20~24 bit，A/D 变换后形成多组标准数字信号，数字信号一起进行多路数字信号的复接；复接成1 250 M 的数字信号，去驱动激光器，产生的光信号送入传输线路光纤。
图1为音视频光端机示意。
在光接收机中，实现相反的处理过程，接收到的光信号首先由光接收模块变换成数字电信号，然后经过时钟和数字恢复再解复接，恢复出多路数字信号。
数字视频音频信号经过D/A 变换、放大，还原出模拟视频音频信号输出，如图2所示。
音频光端机及相关知识图1 光发射机方框图□李传忠 李文强基础知识利用光波分复用CWDM 技术，实现多路信号传输。
在光发射机中采用的复接技术为电信号时分复用技术(TDM)和光学波分复用技术(CWDM)，即多个光发射波长信号复接到1根光纤中传输。
在一般情况下，一个激光器可发送4路视频、8路音频和多路数据，当采用TDM 和CWDM 后，1根光纤中可传输多达32路视频、64路音频和多路数据信号，如图3所示。
3 光端机的接口和参数3.1 光端机的主要接口类型BNC 接口：即同轴电缆接口，用于75 Ω同轴电缆连接用，提供收(RX)、发(TX)两个通道，用于非平衡信号的连接。
光纤接口：用来连接光纤线缆的物理接口，通常有SC、ST、FC 等几种类型，如FC (Ferrule Connector)外部加强方式是采用金属套，紧固方式为螺丝扣；ST 接口通常用于10Base-F ；SC 接口通常用于100Base-FX。
在工程中，一般的光端机光纤接口标准配置为图2 光接收机方框图图3 TDM和CWDM复用图4 16路音频光端机FC/PC，具体含义如下。
“/”前面的部分表示尾纤的连接器型号，“FC”表示金属接头，一般在光纤配线架(ODF)侧采用，金属接头的可插拔次数比塑料材质的要多；“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不易氧化等优点，用于传输设备侧光接口；常用不同的颜色来区分这几种接头；“/”后面表明光纤接头截面工艺，即研磨方式。
如FC/PC 是金属圆头、黑色护套、内插芯平口；FC/APC 是金属圆头、绿色护套、内插芯斜口、斜8°； SC/PC 是塑料方头、蓝色、内插芯平口；SC/APC 是塑料方头、绿色、内插芯斜口、斜8°。
“PC”在电信运营商的设备中应用最为广泛，其接头截面是平的。
还有一种“UPC”的工艺，其衰耗比“PC”要小，一般用于有特殊需求的设备。
RJ-45接口：是以太网最常用的接口，也就是常说的水晶头插口，是由IEC(60)603-7标准化，使用由国际性的接插件标准定义的8个位置(8针)的模块化插孔或插头。
RS-232接口：又称EIA RS-232-C，也是目前最常用的一种串行通信接口，是1970年由美国电子工业协会(EIA)联合贝尔系统、 调制解调器厂家及计算机终端生产厂家共同制定的用于串行通信的标准，全名是“数据终端设备(DTE)和数据通信设备(DCE)之间串行二进制数据交换接口技术标准”。
该标准规定采用一个25个脚的DB25连接器，对连接器的每个引脚的信号内容、各种信号的电平加以规定。
RJ-11接口：就是平时所见到的电话线接口。
RJ-11是西部电子公司(Western Electric)开发的接插件的通用名称，其外形定义为6针的连接器件。
原名为WExW，这里的x 表示“活性”，指触点或者打线针。
例如，WE6W 有全部6个触点，编号1到6；WE4W 界面只使用4针，最外面的两个触点(1和6) 不用，WE2W 只使用中间两针(如电话线接口)。
3.2 音频光端机的音频特性连接器：输入/输出连接器一般采用卡侬头XLR(600 Ω平衡)，其接线为1脚接地、2脚信号(+)、基础知识3脚信号(-)，有些(如美国产品)标准是裸线直接压上的接线端子，同样分为音频信号的热端、冷端和地。
采样标准：数字传输光端机中进行A/D 转换式的量化，一般为20~24 bit。
信噪比：根据量化bit 量，24 bit 时可达到90 dB。
音频带宽：4 Hz~20 kHz，有些光端机需要隔离直流分量，不然会降低信号信噪比。
输入阻抗：600 Ω平衡。
输入/出电压(电平)：早期的模拟光端机只能达到4 V(p-p)左右，目前为了适应一些高端调音台，数字传输的光端机可达到18 V(p-p)；有些产品标注为电平，如最高+15 dBm。
声道数：产品一般都有2、4、8、12、16、32路等系列组成。
数字音频接口(数字音频光端机配置)：符合AES/EBU 数字音频标准，一般有不同的采样频率可设定，输出采样频率可设为44.1 kHz，48 kHz，88.2 kHz，96 kHz 等。
3.3 光端机的光学特性传输波长：常用的为1 310 nm(可选1 550 nm)。
发射光功率：根据所需传输距离有较大变化，一般为-15~0 dB。
接收灵敏度：-32~-3 dBm。
传输距离：25 km/50 km/80 km/120 km。
3.4 光纤的类型和标识一种是单模光纤(Single-mode Fiber)，一般光纤跳线用黄色表示，接头和保护套为蓝色，传输距离较长。
第二种是多模光纤(Multi-mode Fiber)，一般光纤跳线用橙色表示，也有用灰色的表示，接头和保护套用米色或者黑色，传输距离较短。
4 光端机的选购要点(1)确定所需传输距离长短，对不同的光功率使用有严格的要求，例如远距离的光端机会设计较强的光发射功率，如过近距离接收，则容易烧毁光接收头。
另外需要适当考虑到光纤的熔接线路损耗，一般正常熔接接头在0.03~0.08 dB 之间，活动接头的插入损耗不大于0.3 dB/个，虽然是比较小的绝对数值，但相对于光功率来说，长距离传输情况下，累计损耗量的影响不可忽略。
(2)音频输入输出特性能否达到广播甲级指标，例如在模拟光端机中：①音频接口中要求卡侬头；②阻抗600 Ω平衡；③音频峰值功率要和光端机18 dBm(600 Ω平衡)匹配。
而数字音频光端机从输入、传输到输出，全部为数字信号，不存在这种问题。
(3)各种接口类型匹配，特别是光纤输出输入口，应使用匹配的光纤接头，如有特别要求，可向厂商预先声明，在新旧产品更换时，尽量采用统一标准。
面板接口和光纤接头不匹配的连接会引起较大的光纤连接损耗，甚至使设备无法正常工作。
(4)平均无故障工作时间(MTBF)是检验产品可靠性的重要指标，设备MTBF 能达到10万小时(约11年)，一般情况下可以认为，机器可以使用到技术淘汰为止。
(5)厂商的后继服务，一般会在购机中说明，如在使用过程中出现故障(MTBF 值是理论上的，意外损毁的可能性还是有的)，能否可先提供代用同型号产品后，再返厂维修。
厂商的实力和长期服务能力等，也是选机的一项重要因素。
5 光端机的使用和日常维护注意事项(1)在音频光端机中，一般不含任何用户可以自行维护的部件，因此一般把维护工作放在光端机的正确使用上，确需打开，最好经厂家书面许可再打开光端机，保障提供售后服务的权利。
(2)每连接一次光纤，都有弄脏光纤连接头的可能性。
而光纤连接头的污渍会降低光端机性能，甚至引起设备故障。
在每次重新连接系统前，要检查光纤端面，是否需要用专用清洗液和棉纤清洁光纤接头。
如果光端机光口没连接光纤，必须盖上防尘盖，以免灰尘进入降低光连接性能，引起设备故障。
(3)供电、使用环境与其他电子设备一样。
只是光端机处理的为小信号，功率很低(整机小于20 W)，有些早期的产品，甚至没有设置电源开关，默认为连续24小时不间断工作。
(4)光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。
