光端机（NetRing600）在小区短信中的使用说明前言：光端机在小区短信系统中的主要作用是将移动网络中MSC与BSC之间用光传输方式进行传输的A接口信令进行采集（不影响移动现网运行）并将采集到的A接口信令转换成普通的2M输出。
据此下面进行此设备的使用说明。
1、设备简介1.1 NetRing600硬件系统：NetRing600的整机结构按照19英寸标准进行设计，整机高度仅为1U（44.45mm）。
1.2 NetRing600板位说明：图中PWR-A为主用电源板位，PWR-B为备用电源板位，IU1为系统板位，IU2为扩展板位。
1.2.1 IU1系统板位的面板接口和指示灯如下图所示：面板上各种标识的说明如下表所示：IU2系统板位的面板接口和指示灯如下图所示：面板上各种标识的说明如下表所示：由于小区短信在整个系统中只是复接A接口信令，所以在实际应用中只用RX接口，TX接口空闲。
外部接口说明：BV35T02 使用DB68 高密度接插件，其面板接口如下图所示：1.2.2 电源板NetRing600支持-48V DC和220V AC。
对于–48V DC 电源，电源板允许的输入电压范围是-36V～-72V；对于220V AC 电源，电源板允许的输入电压范围是176V～264V；–48V电源板备份状态下的面板示意图220V AC 电源板的面板示意图1．3设备典型配置类型1：类型2：2、光端机在小区短信中原理应用下图为光端机在小区短信中的物理使用示意图。
在图中小区短信从移动现网的传输A接口信令的光纤中用分光器（95：5）将A接口信令从现行网络中以光的形式复接出来。
复接出的光进入光端机后进行“光转电”转换，从而输出带A接口信令的电传输的普通两兆。
3、光端机配置光端机软件配置程序为绿色软件，无须安装。
在win2000或者win2003系统下可以对光端机进行配置。
配置时硬件环境：设备安装并加电完成；复接A接口信令的光纤接入RX后IU1和IU2的ALM（红色）灯灭和OUT（绿色）灯亮，此状态显示复接传输A接口信令的光纤成功；用交叉网线将光端机的10BASE-T接口和笔记本的网口连接。
目录目录 (1)安全使用须知 (2)产品概述 (3)产品特点 (3)技术指标 (4)光学指标 (4)视频指标 (4)数据指标 (4)开关量指标 (4)一般指标 (4)应用范围 (5)面板说明 (5)前面板说明 (5)后面板说明 (6)自备电源要求 (6)安装说明 (7)安装前说明 (7)安装顺序 (7)安装尺寸 (8)连接示意图 (8)责任说明 (9)安全使用须知警告表示提醒有可能对人造成伤害警告表示提醒有可能对人造成伤害或对财产带来损害、造成重伤或死亡使用须知为了防止对你他人财产带来损害，请你务必遵守下列事项：本设备在设计使用范围内具有良好的可靠性能，但仍应避免人为对没被造成的损害或破坏。
1仔细阅读本使用说明.并保存好使用说明，以备将来参考用。
2不要将设备放在接近水源或潮湿的地方。
3 不要在电源电缆上放任何东西，不要将电缆打结或包住，并应将其放在不易碰到的地方。
4电源接头以及其他设备连接件应互相连接牢固。
5连接电源线时，务必认真按接线柱标注接线；所用电源必须满足如下条件：（1）交流输入：220V （165-260V），50Hz交流输入：48V、24V 、12V 、可选（2）直流输出：5V/2A （注：本产品只能使用标配电源。
）6、在下列情况下、请立即断开电源，并与经销商或本公司联系。
（1）设备进水（2）设备摔坏或机壳破裂（3）设备工作异常或展示的性能已完全改变设备产生气味烟味或噪音7、请不要自己修理设备除使用说明书中有明确指示外8、在户外空旷处安装使用本产品，请安装防雷设施。
产品概述8路数字视频可加选件光端机采用国际先进的无压缩全数字数码视频纠错及千兆光纤传输技术将8路视频通过一根光纤实现远距离无失真高质量才传输改系列光端机性能稳定画质清晰多有元器件均使用国内外知名企业的产品稳定性高并带有LED指示可直观地观察光端机的工作状态同时即插型的模块化设计方便客户可根据不同的要求灵活定制产品并支持独立式和机架式的结构操作简单无须进行现场调试适用于各种不同的工作坏境。
数字视频光端机说明书(使用前先阅本说明书)亲爱的用户：衷心感谢您购买本公司传输产品！为了您的工作能够更加顺利地推进，我们郑重建议您：在动手连接、操作本产品前，务必仔细阅读本说明书，并特别留心其中的各项注意事项。
安全注意事项为避免人身伤害或对本产品以及与之相连接的其它产品造成损坏，请特别留心以下安全注意事项：务必按规定使用本产品以防止发生各种潜在的伤害！注意：●电源电压。
本机只能用于电源为交流100~220V±20%/50Hz的地区，请勿在其它地区使用。
●使用恰当的电源线和电源。
必须使用本产品随机配备的电源线或其它具有机壳保护接地端的合格电源线；与电源线匹配的电源插座的保护接地端必须良好接地。
●注意产品接地。
本产品接地是通过电源线中的接地导体。
为避免电击，电源线中的接地导体必须与大地良好连接。
在连接本产品各光电端口之前，务必确保产品已经妥善接地。
●留心所有端口的极限值。
为避免火灾或电击，在连接本产品前，请留心本产品机身以及本使用手册中所标注的所有极限值或相关标志。
●使用规定的保险管。
●不要冒险操作。
当您怀疑本产品工作不正常时，请向本公司专业服务人员咨询，不要冒险继续操作。
●震动和碰撞。
本机内含精密光学部件，请避免剧烈振动和碰撞。
●请勿打开外盖或擅自进行修理。
本产品机壳内没有用户可维修的部件，产品维修只能由本公司或经本公司授权的专业维修人员进行。
用户自行开盖被视为自动放弃产品保修权利。
警告：●本产品为ⅢB类激光装置。
本机内有人眼不可见的激光辐射，使用不当时可能对人眼及皮肤造成生理性伤害。
本机加电后，严禁用肉眼直视本机光纤输入输出端口或与这些端口相连接的光纤活动连接器端面。
也要避免将激光对准易燃易爆物品，以防止引起火灾。
●本产品对静电敏感。
在接触产品电气接口前务必保证静电释放●为避免发生火灾或触电事故，请勿让本产品淋雨或受潮。
●不要在潮湿环境进行操作。
●严禁开盖操作。
●保持产品表面清洁、干燥。

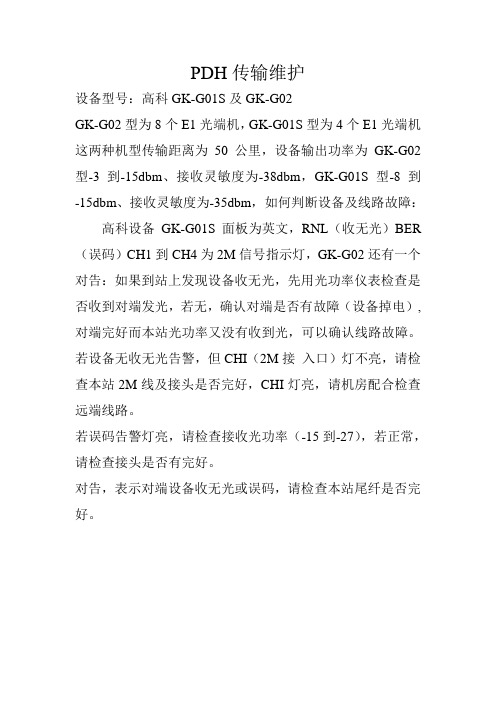

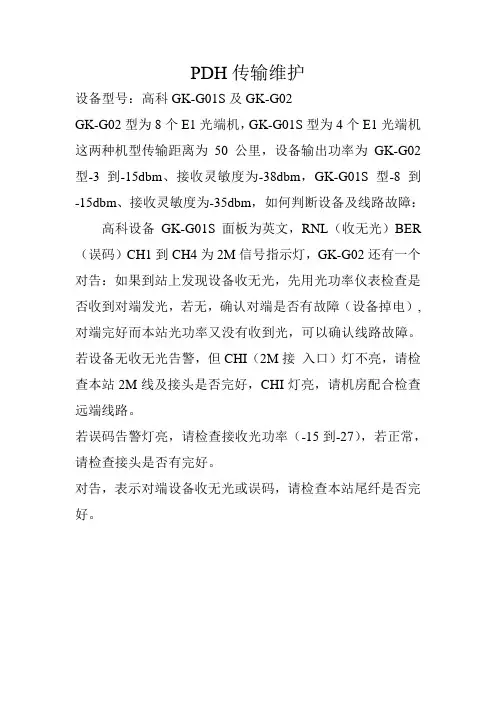

PDH传输维护设备型号：高科GK-G01S及GK-G02GK-G02型为8个E1光端机，GK-G01S型为4个E1光端机这两种机型传输距离为50公里，设备输出功率为GK-G02型-3到-15dbm、接收灵敏度为-38dbm，GK-G01S型-8到-15dbm、接收灵敏度为-35dbm，如何判断设备及线路故障：高科设备GK-G01S面板为英文，RNL（收无光）BER （误码）CH1到CH4为2M信号指示灯，GK-G02还有一个对告：如果到站上发现设备收无光，先用光功率仪表检查是否收到对端发光，若无，确认对端是否有故障（设备掉电）,对端完好而本站光功率又没有收到光，可以确认线路故障。
若设备无收无光告警，但CHI（2M接入口）灯不亮，请检查本站2M线及接头是否完好，CHI灯亮，请机房配合检查远端线路。
若误码告警灯亮，请检查接收光功率（-15到-27），若正常，请检查接头是否有完好。
对告，表示对端设备收无光或误码，请检查本站尾纤是否完好。
华为OptiX155/622H 设备告警切除开关OptiX 155/622H 设备的正面板H华为技术IU1：光接口板位，可以安插OI2S/OI2D/OI4/SB2等IU2，IU3：光/电接口板位，可以安插OI2S/OI2DD/OI4/SB2，SP1/SP2/SM1/HP2/PL3等IU3：环境监控。
IU4：电接口板位，可以安插PD2T/PM2/TDA/ET1/AIU等SCB：系统控制板位，可以安插X42、SCC、STG、OHP2A：防尘网,电源滤波板，可以安插POIB：风扇板位，FANOI2S/OI2D板的接口说明：OI2S/OI2D板的拉手条外观如第1章 1.1 1. 图1所示，其中（a）是OI2D板的拉手条示意图，（b）是OI2S板的拉手条示意图。
图1OI2S/OI2D板的拉手条外观示意图表1OI2S/OI2D板的对外接口及说明SDH特点:●具有世界统一的标准；●采用了同步复用方式和灵活的复用映射结构；●SDH帧结构中安排了丰富的开销比特，大大增强了网络的OAM(运行、管理、维护)能力；●由于有了统一的光接口标准，大大减化了硬件设备，缓解了布线拥挤；●SDH网具有信息净负荷的透明性；●SDH采用了指针调整技术使得净负荷可以在不同同步岛之间传送而不影响业务质量。
目录目录 (1)一、产品概述： (2)二、产品特点： (2)三、技术标准： (2)1、视频特性 (2)2、数据特性 (3)3、开关量特性 (3)4、音频特性 (3)5、电话特性: (3)6、以太网 (4)7、物理特性 (4)四、安装方法： (4)1、光端机的安装 (4)①、光发射机的安装：（面板上标有IN 的为发射机） (4)②、光接收机的安装：（面板上标有OUT 的为接收机） (4)2、光纤的连接 (4)五、数据的接线方法： (5)1、数据接口形式： (5)①、四位凤凰端子 (5)②、RJ45接线口 (6)2、数据接线说明： (6)3、设备功能接口定义说明： (6)4、设备功能具体接线说明： (7)①、光纤连接： (7)②、视频线连接： (7)③、数据线接线： (7)④、开关量信号线连接： (9)⑤、音频线连接： (9)⑥、电话信号线连接： (10)⑦、以太网： (10)六、一般故障解决方法： (11)1、光链路不通或故障 (11)2、无视频图像： (11)3、数据不受控 (11)4、云台自转或乱转 (11)5、开关量工作不正常 (12)6、音频不通 (12)7、以太网不通 (12)七、售后服务 (12)八、公司声明 (12)九、注意事项 (12)数字光端机一、产品概述：数字光端机采用最新的全数字编码技术和专用的超大规模集成电路，提供数字视频光电转换，可将视频、数据、开关量、音频以及以太网在单芯光纤上无失真、高质量传输。
数字光端机具有性能价格比高、动态范围宽、体积小、使用方便、能适应多种复杂环境等特点，适用于高速公路、城市道路、铁路、港口、公安、海关、高校、大型体育场馆、大型厂矿等监控及视频传输系统等诸多领域。
二、产品特点：◆自动兼容PAL、NTSC、SECAM视频制式◆支持任何高分辨率视频信号◆全数字无压缩、无损伤广播级传输◆无模拟调频、调相、调幅光端机的交调干扰◆广播级质量视频信号和多路单、双向RS232、RS422、485◆单模光纤传输，距离2—100KM可选◆支持视频无损再生中继◆先进自适应技术，使用时无须调节◆同时支持视频、数据并行传输◆超高速光纤传输技术◆发送机与接收机无须配对使用◆工业级设计，可靠性高三、技术标准：1、视频特性视频端口BNC视频输入输出阻抗75Ω回传损耗30dB输入输出电压1Vpp,最大1.5Vpp采样率16M视频带宽8MHZ视频数码位宽8/10/12 bit微分增益<1%微分相位<1°信噪比S/N >67 dB2、数据特性数据端口RJ45座或四位凤凰端子数据格式RS-232/422/485(2线或4线)速率RS-232 115.2KbpsRS-422 115.2KbpsRS-485 115.2Kbps采样频率1MHZ误码率10¯93、开关量特性物理接口RJ45座或四位凤凰端子/电压DC -1至5V4、音频特性音频端口RJ45座采样频率44.1KHZ采样编码24bit输入阻抗高阻输出阻抗6KΩ额定电平0dBm频率响应10-20KHZ信噪比 >80dBm加权5、电话特性:局端电话口称FXO口，接局端电话交换机普通电话口，两线制。

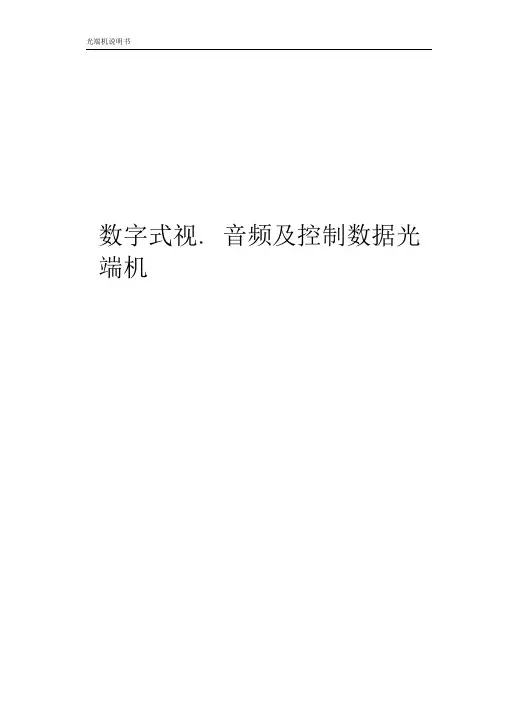

光端机说明书数字式视.音频及控制数据光端机目录1、概要 (2)2、一般安全要求 (2)3、应用场合 (2)4、数字光端机产品分类及产品说明 (3)5、数字光端机技术参数 (11)6、产品技术特点 (12)7、系统连接图 (13)8、安装步骤 (13)9、控制数据、音频信号端口及接口线定义 (15)10、简单故障检查分析与排除2111、 ..................................................................................................................... 附件22一、概要非常感谢您选用我公司生产的高可靠数字视音频及控制数据光传输系统！持续为用户提供优质产品和优质服务是我们的目标。
为确保您正确、安全地使用我们的产品，敬请您在使用前仔细阅读本手册，以减少或避免在安装和使用过程中可能遇到的问题。
视音频光端机因视频路数、音频路数、控制数据路数及其信号传输方向的不同，使光端机的型号繁多。
本手册中将同一基本配置衍生的系列产品归为一个产品组，同一产品组产品的使用及连接方法类同。
对每一产品组就其主要代表性型号的配置及使用连接方法都进行了详细说明。
实际购买的产品在型号、配置上不一定会与说明书列出的严格一致，但都在说明书的范围以内。
请根据产品的基本配置，查找归类的产品组，再进一步详细了解使用及连接方法。
本手册为3500、4500 两大系列产品线所有型号数字视音频及控制数据光端机的通用说明书。
请阅读下列安全注意事项，以避免人身伤害，并防止本产品或与其相连的任何其他产品受到损坏。
为了避免可能发生的危险，本产品只可在规定范围内使用。
只有我公司授权的技术人员方可执行维修。
□使用适当的电源。
仔细核对产品的电源类型以及正负极性。
□正确的连接和断开。
当设备正处于上电状态时，请勿随意连接和断开数据线。
□正确的信号线连接。
数字视频光端机说明书目录第一章产品简介 2§1.1 功能 2§1.2 主要特点 2§1.3 参数及指标 3§1.4 工作条件 5§1.5 外形尺寸 5§1.6 包装 5第二章安装说明 6§2.1 前后面板分布 6§2.2 指示灯 7§2.3 电源部分 8§2.4 光接口 8§2.5 视频信号接口 8§2.6 异步数据接口(可根据需求定制为不同数据类型) 8第三章安装步骤第一章产品简介§1.1 功能数字光端机（以下简称本产品或光端机）是一系列全数字化的高速光纤传输产品。
它使用了先进的高速光纤通信技术、数字视频技术和数据通信技术，并采用高可靠性的大规模专用集成电路和表面贴装工艺，是当前使用于远程高分辨率实时视频监控的最先进的传输产品之一。
本系列产品均由光发射机和光接收机组成，最多可同时传输1路演播级正向视频信号、1路双向高速异步数据(正向和反向)信号。
§1.2 主要特点工业级设计、SMT工艺ν全数字光纤传输平台、同平台多业务灵活配置νν可提供台式，集中插卡式机架2种方式自主知识产权大规模专用集成电路核心ν单纤传输，可选双纤νν PAL/NTSC/SECAM全制式兼容，演播级传输质量提供双向异步数据(正向和反向)νν可提供1路异步数据，传输速率可达到115.200Kbps以上异步数据可为RS232/RS485/RS422/ν Manchester码§1.3 参数及指标光纤接口ν接口 FC传输距离 0~20Km(单模光纤,标准型)0~60Km(单模光纤,长距型)0~120Km(单模光纤,超长距型)0~2Km(多模光纤,标准型)注意: 传输距离与实际使用光纤的损耗以及其它影响光纤线路质量的指标有关,因此实际传输距离可能全与本项指标有出入.。
视频ν通道数：正向1路信号制式： PAL/NTSC/SECAM标称输入输出电平： 1VP-P标称输入输出阻抗： 75Ω每通道带宽： 6.5MHz抽样频率： 16.5MHz量化等级： 8-10bit微分增益： 1%（典型值）微分相位： 1˚（典型值）加权信噪比(8bit)： 70dB（典型值）色亮度延时差： 10ns（典型值）色亮度增益差：±10%（典型值）异步数据ν接口类型： RS232/RS485/RS422/ Manchester码工作模式：全双工/半双工通讯速率： 300~115.200Kbps误码率：<1×10 -9数据连接器：RJ45§1.4 工作条件电压： AC180V ~ 240V；DC –48V；DC +24V功耗：≤5W工作温度： -20°C~70°C贮存温度： -40°C~85°C相对湿度： 95 %无腐蚀性和溶剂性气体，无扬尘，无强磁场干扰。
光端机用户使用手册（2010）4VTDTR/4VRDTR13100上海福泽工业自动化设备有限公司技术支持部FIBER OPTICAL LINK－4VTDTR/4VRDTR13100 SERIES四路数字视频＋一路双向数据光端机特性：4VTDTR/4VRDTR13100系列光端机采用8/10/12位数字视频编码技术，通过一根光纤实现四路实时数字视频和二路双向数据的同步传输。
其高品质的视频传输超过了EIA RS-250C短程视频的传输标准。
其数据传输支持包括RS-232（三线）、RS-422和RS485在内的所有标准PTZ控制信号。
该端机可适应于多种恶劣的环境。
是室外或道路监控等应用场合的理想选择。
即插即用的设计使得安装极为简便，并且无需进行电气或光学调节。
该端机配有电源、数据和每个独立通道的视频状态指示的LED，可实时监测系统的正常运行。
此型端机可采用独立式或机架式的安装模式。
技术指标：视频◆信号输入/输出：1V P-P◆阻抗：75Ω◆带宽：10HZ — 10MHZ◆信号接口：BNC不平衡◆微分增益（DG）：<1%◆微分相位（DP）：<0.70◆信噪比（SNR）：最大光纤损耗时，最小为67Db数据◆数据接口：RS-232/ RS-422/RS485◆数据格式：Manchester，Bi-phase◆数据速率：RS-232：DC-115.2kbpsRS-422/485：DC-1.2Mbps◆工作模式：单工、半双工或全双工◆信号电平：0.25V P-P ---10V P-P电气和机械特性光端机使用说明书◆独立安装尺寸：162mm 长，128mm宽，38mm高连接端子◆视频连接：BNC◆数据连接：RJ45插座◆光学：ST波长◆单模：1310/1550nm WDM环境指标◆工作温度：-40︒C--+70︒C◆储存温度：-40︒C--+85︒C◆工作湿度：0--95%无冷凝◆MTBF：>100,000小时LED状态指示◆电源◆视频通道指示◆数据发射/接收光端机使用说明书M/R型结构示意图：第 4 页使用方法：-M结构（4针凤凰端子）数据端子定义如下：使用方法：13000该光端机能够完成视频和控制数据光传输功能，其使用方法如下：◆将视频源信号连接至VIDEO IN：（BNC接口）；◆将各路视频输出信号从VIDEO OUT连接至视频监视器或其它视频接收装置；连接时应注意确认通道；◆数据连接：将数据端的各信号线按端口定义连接（注意确认码型、电平及极性）；◆将光接口与光纤活动连接器相连（插拔时应注意轴向对准，不可用力过猛）；◆连接电源线；◆该光端机无任何外部调整部件，即插即用。
DS-3D01网络光端机操作手册杭州海康威视数字技术股份有限公司技术热线：400-700-5998UD.6L0103C0001A01非常感谢您购买我公司的产品，如果您有什么疑问或需要请随时联系我们。
本手册适用于网络光端机DS-3D01T-A、DS-3D01R-A、DS-3D01T-B、DS-3D01R-B、DS-3D01T-C、DS-3D01R-C。
本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。
我公司将根据产品功能的增强而更新本手册的内容，并将定期改进或更新本手册中描述的产品或程序。
更新的内容将会在本手册的新版本中加入，恕不另行通知。
0100001020529安全使用注意事项此内容的目的是确保用户正确使用本产品，以避免危险或财产损失。
在使用此产品之前，请认真阅读此说明手册并妥善保存以备日后参考。
如下所示，预防措施分为“警告”和“注意”两部分：警告：无视警告事项，可能会导致死亡或严重伤害。
注意：无视注意事项，可能会导致伤害或财产损失。
事项提醒用户防范潜在的死亡或严重伤害危险。
事项提醒用户防范潜在的伤害或财产损失危险。
警告⏹在本产品安装使用中，必须严格遵守国家和使用地区的各项电气安全规程。
⏹请使用正规厂家提供的电源适配器，供电电源要求为DC12V/1A。
⏹在接线、拆装等操作时请一定要将电源断开，切勿带电操作。
⏹如果设备工作不正常，请联系购买设备的商店或最近的服务中心，不要以任何方式拆卸或修改设备。
（对未经认可的修改或维修所导致的问题，本公司不承担责任）。
⏹光端机的光器件所产生的光源能对人的眼睛产生永久性伤害，切勿用眼睛直视光端机的光器件和通电状态下光端机的光纤接口。
⏹在光端机上插拔光纤时，切断电源。
注意⏹请不要使物体摔落到设备上或大力震动设备，并使设备远离存在磁场干扰的地点。
避免将设备安装到表面震动或容易受到冲击的地方。
（忽视此项可能会损坏设备）⏹请不要在高温（超过75℃）或低温（低于－40℃）或高湿度地点安装设备。
Monet系列GK-G01S型光端机使用说明书广州市高科通信技术股份有限公司Guangzhou Gaoke Communications Technology Co.,LTD.Monet系列GK-G01S型光端机使用说明书版本： GK-G01S-04-11-250广州市高科通信技术股份有限公司热情为客户提供全方位的技术支持，用户可与就近的高科办事处联系，也可直接与公司客服部联系。
广州市高科通信技术股份有限公司电话：总机(020)82598555、客服部（020）82598119传真： (020) 82598733 (020) 82599989网址：/E-mail：gaoke@版权声明广州市高科通信技术股份有限公司版权所有，保留一切权利。
非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本书内容的部分或全部，并不得以任何形式传播。
®为广州市高科通信技术股份有限公司的商标，不得仿冒。
Copyright by Guangzhou Gaoke Communications Technology Company Limited.All rights are reserved.No Part of this document may be reproduced or transmitted in any form or by any means without prior written consent of Guangzhou Gaoke Communications Technology Company Limited.®is the trademarks of Guangzhou Gaoke Communications Technology Company Limited. No the trademarks may be counterfeited.免责声明广州市高科通信技术股份有限公司保留修订本出版物和随时修改本文档内容而不预先通知任何人的权利。
Guangzhou Gaoke Communications Technology Company Limited reserves the right to change the document from time to time at its sole discretion, and not to make the notice to anyone in advance.前言内容简介本使用说明书主要描述GK-G01S型光端机的功能及使用说明。
第1章概述：本章介绍产品的特点和应用。
第2章主要技术特点：主要介绍产品的主要技术特点。
第3章硬件特性：本章介绍产品的基本原理、机械结构、主要技术指标和工作条件。
第4章设备组网方式：本章介绍产品的常用组网方式。
第5章电源、接地及功耗：本章介绍产品的电源接地及板卡的功率。
第6章安装说明：本章介绍产品安全注意事项，安装场所的要求，安装工具和设备，接口线缆的制作与安装。
第7章故障判断与操作：本章介绍如何根据各种告警信号和拨位开关判断并排除故障产品。
第8章网管软件：本章简单介绍相关的网管软件。
附录A 介绍光端机的集中网管方案附录B 告警开关量输出阅读对象本书适合以下人员阅读：网络管理员网络工程师技术推广人员本手册约定表1 图形界面格式约定表2 鼠标操作约定表3 键盘操作约定各类标志本手册还采用各种醒目标志来表示在操作中应该特别注意的地方，这些标志意义如下：注意：提醒操作中应该注意的事项。
说明：对操作内容的描述进行必要的补充和说明。
目录1 概述 (1)1.1 总体概述 (1)1.2 系统功能 (1)2 主要技术特点 (2)3 硬件特性 (3)3.1 基本原理 (3)3.2 机械结构 (3)3.2.1 小机壳结构 (3)3.2.2 大机壳结构 (4)3.3 主要接口技术指标 (4)3.3.1 物理接口 (4)3.3.2 光接口特性 (5)3.3.3 E1接口特性 (5)3.3.4 工作条件 (5)3.3.5 传输距离 (6)4 设备组网方式 (7)5 电源、接地及功耗 (8)5.1 电源及接地 (8)5.2 电源接线 (8)5.3 功耗............................................................ 错误！未定义书签。
6 安装说明 (9)6.1安装前准备工作 (9)6.1.1 租用线路 (9)6.1.2 设备 (9)6.1.3 工具类 (9)6.1.4 环境 (9)6.2 电缆的制作 (10)6.2.1 2M信号的连接 (10)6.2.2 光接口的连接 (10)6.2.3 监控接口的连接 (11)7 故障判断和操作 (13)7.1 面板指示灯 (13)7.2 止铃操作 (13)7.3 系统设置 (13)7.3.1 网管系统地址设置 (13)7.3.2 系统配置 (13)8 网管软件 (15)8.1 故障管理 (15)8.2 性能管理 (15)8.3 配置管理 (15)8.4 安全管理 (15)附录A 光端机集中网管方案 (16)附录B 告警开关量输出 (168)1概述1.1 总体概述GK－G01S型光端机（以下统一简称为G01S）是由广州市高科通信技术股份有限公司研制开发的高性能光纤传输设备，可实现数字、数据信号的传输。
本设备采用了单纤波分复用技术，实现在单根光纤的双向传输，从而节省了一半的传输资源，大大降低了网络的建设成本。
本设备广泛用于通信网2M信号的传输，如交换机局间中继、光纤接入网、光纤用户环路系统、移动电话基站数字信号传输、寻呼台数据或数字信号传输，也可用于专用数据光纤传输，如计算机数据传输等。
用户包括邮电、电力、铁路、水利、油田、银行等部门的通信网。
1.2 系统功能G01S 提供1个线路速率为16.896Mb/s的光纤端口，4个标称速率为2.048Mb/s±102b/s的E1端口。
设备按照电源方式和光纤种类可分为图1-1中所示的不同型号，请您仔细核对G01S设备底部产品合格证，检查G01S的规格是否与您订货要求一致，以缺省型号GK-G01S-A-D-SSC-50（交流双纤双向单模SC接头光纤收发器）为例，型号定义如图1-1。
GK-G01S-A-D-SSC-50传输距离光缆接头类型光纤类型光器件种类电源类型电源类型 A：交流电源； D：直流电源。
光器件种类 D：双纤双向； S1：单纤双向近端； S2：单纤双向远端。
光纤类型 S：单模； M：多模。
光缆接头类型 FC/SC/ST 三种。
传输距离单模双纤双向分50/100km两种；单模单纤双向分20/40km两种；多模固定为2km。
图1-1 G01S型号示意图2主要技术特点a)提供1个线路速率为16.896Mb/s的光纤端口，根据用户需求可选择SC、FC或ST光接头；b)支持单纤模式，为用户节省大量的线路成本；c)提供4个标称速率为2.048Mb/s±102b/s的E1端口；d)实提供1个RS-232串行接口，与PC机相连现对网络的管理；网管的主要功能包括：告警及状态显示、接口类型及电路上下的配置、环回测试等；PC机上采用WIN9X、NT 或XP操作系统；e)可放于桌面使用，也可直接安装在标准的19英寸机架上使用。
3 硬件特性3.1 基本原理G01S 为GK-G01型光端机(以下统一简称为G01)的简易版，群路复接与G01相同，采用了6B1D1H 的同步复接方式，线路信号的速率为16.896Mb/s 。
6个2.048Mb/s 信号进行单独的码速调整到系统的同步时钟，然后复接成16M 信号，D 是数据信号，H 为混合信号，包括公务、监控、同步码及用于误码监测的反码。
G01S 作为简易版，只提供4个2M 的物理接口，6个2M 通道（B 通道）中的第5、6通道和D 通道均置为空闲。
系统工作原理如图3-1所示。
图3-1 G01S 系统原理3.2 机械结构G01S 机壳分为小、大两种结构，用户可根据需要选用。
3.2.1 小机壳结构小机壳采用Modem 盒式结构，可方便摆放在桌面上，其尺寸为：180mm ×40mm ×220mm 。
前面板是告警指示、止铃键和电源开关，见图3-2 a ），后面板是光接口和电信号接口，见图3-2 b ）。
图3-2 a ） G01S 小机壳前面板图3-2 b） G01S小机壳后面板图3-2 G01S小机壳面板示意图3.2.2 大机壳结构大机壳采用标准型机箱设计，尺寸为480mm⨯45mm⨯230mm, 可装在标准的19英寸机架上，也可摆放在桌上或其他机架上，前面板是告警指示、止铃键和电源开关，见图3-3 a），后面板是光接口和电信号接口，见图3-3 b）。
图3-3 a） G01S大机壳前面板图3-3 b） G01S大机壳后面板图3-3 G01S大机壳面板示意图3.3 主要接口技术指标3.3.1 物理接口a)4个标称速率为2.048Mb/s±102b/s的E1端口；b)提供1个线路速率为16.896Mb/s的光纤端口；c)1个RS-232接口，用于配置数据。
3.3.2 光接口特性光接口（单纤双向）指标见表3-1，发光强度与光接收灵敏度按照单模20km传送距离标准。
表3-1 光接口（单纤双向）指标光接口（双纤双向）指标见表3-2，发光强度与光接收灵敏度按照单模50km传送距离标准。
表3-2 光接口（双纤双向）指标3.3.3 E1接口特性a)标称速率：2.048Mb/s±102b/s；b)接口类型：75Ω不平衡，HDB3码。
3.3.4 工作条件a)工作电压： d.c ±48×(1±20%)V，a.c 220×(1±20%)V 可选；b)工作电流：≤0.1A；c)相对湿度： 10%-90%非冷凝；d)环境温度： 5︒C～45︒C；e)储存温度： -30︒C～60︒C；f)大气压力： 86kPa～106kPa；g)功耗：≤5W。
3.3.5 传输距离多模：最大2km；单模单纤双向型：a)最大20km；b)最大40km。
单模双纤双向型：a)最大50km；b)最大100km。
根据客户的需求选用不同的光模块，实现以上不同的传输距离。
4设备组网方式G01S作为光终端机，除点对点方式的应用外，见图4-1 a），还可以与G05集中式光端机以星型组网，见图4-1 b）。
