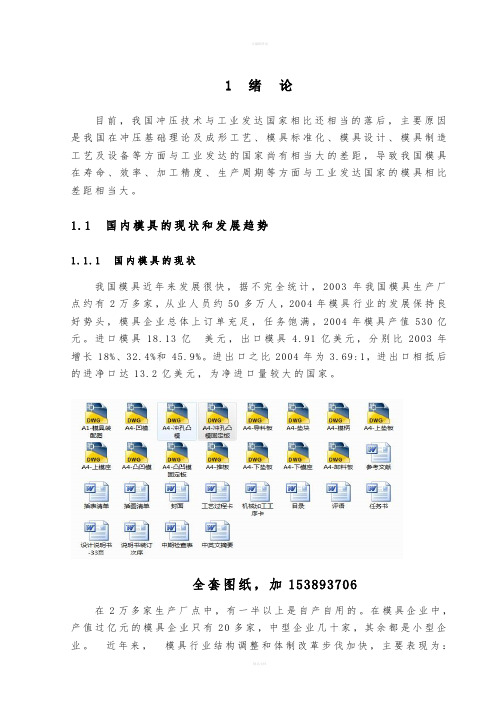

1 绪论目前，我国冲压技术与工业发达国家相比还相当的落后，主要原因是我国在冲压基础理论及成形工艺、模具标准化、模具设计、模具制造工艺及设备等方面与工业发达的国家尚有相当大的差距，导致我国模具在寿命、效率、加工精度、生产周期等方面与工业发达国家的模具相比差距相当大。
1.1 国内模具的现状和发展趋势1.1.1 国内模具的现状我国模具近年来发展很快，据不完全统计，2003年我国模具生产厂点约有2万多家，从业人员约50多万人，2004年模具行业的发展保持良好势头，模具企业总体上订单充足，任务饱满，2004年模具产值530亿元。
进口模具18.13亿美元，出口模具 4.91亿美元，分别比2003年增长18%、32.4%和45.9%。
进出口之比2004年为 3.69:1，进出口相抵后的进净口达13.2亿美元，为净进口量较大的国家。
全套图纸，加153893706在2万多家生产厂点中，有一半以上是自产自用的。
在模具企业中，产值过亿元的模具企业只有20多家，中型企业几十家，其余都是小型企业。
近年来，模具行业结构调整和体制改革步伐加快，主要表现为：大型、精密、复杂、长寿命中高档模具及模具标准件发展速度快于一般模具产品；专业模具厂数量增加，能力提高较快；"三资"及私营企业发展迅速；国企股份制改造步伐加快等。
虽然说我国模具业发展迅速，但远远不能适应国民经济发展的需要。
我国尚存在以下几方面的不足:第一，体制不顺，基础薄弱。
“三资”企业虽然已经对中国模具工业的发展起了积极的推动作用，私营企业近年来发展较快，国企改革也在进行之中，但总体来看，体制和机制尚不适应市场经济，再加上国内模具工业基础薄弱，因此，行业发展还不尽如人意，特别是总体水平和高新技术方面。
第二，开发能力较差，经济效益欠佳.我国模具企业技术人员比例低，水平较低，且不重视产品开发，在市场中经常处于被动地位。
我国每个模具职工平均年创造产值约合1万美元，国外模具工业发达国家大多是15～20万美元，有的高达25～30万美元，与之相对的是我国相当一部分模具企业还沿用过去作坊式管理，真正实现现代化企业管理的企业较少。

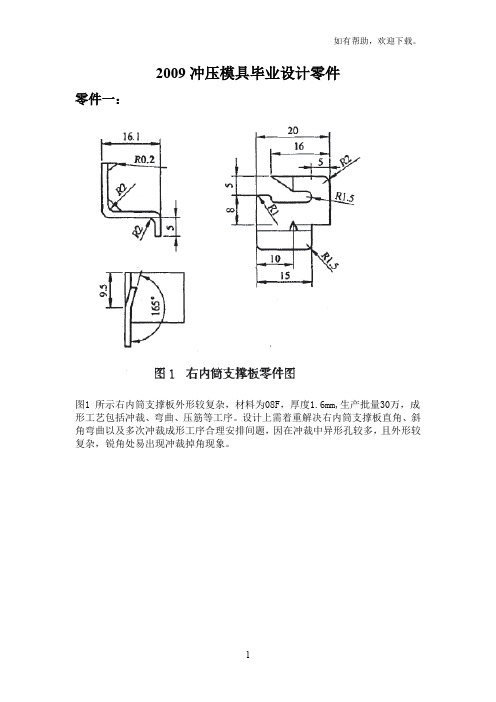

2009冲压模具毕业设计零件零件一：图1 所示右内筒支撑板外形较复杂，材料为08F，厚度1.6mm,生产批量30万，成形工艺包括冲裁、弯曲、压筋等工序。
设计上需着重解决右内筒支撑板直角、斜角弯曲以及多次冲裁成形工序合理安排间题，因在冲裁中异形孔较多，且外形较复杂，锐角处易出现冲裁掉角现象。
零件二：所示为某电器产品上的支架零件图，零件材料为C1100R-H，料厚0.5士0.05mm该零件为典型的多向弯曲件，涉及工序多，尺寸精度要求高。
零件三：电器接插件图所示为某电器接插件的制件图，制件材料为黄铜(H62)，厚度0.5mm。
制造精度为IT10～IT12，表面光滑无毛刺。
要求大批量生产。
零件四：二针夹面板二针夹面板是二针文件夹上的一个冲压件，材料08F，料厚0．6 mm，生产批量很大。
其制件如图所示。
该制件面板上有2个凸包，每个包上各有1个通孔，另外还有多处弯曲，特别是位于制件中部有一个钩形弯曲，需要朝内弯曲10。
图所示负极片用于仪表行业，材料为H62，厚度0.5mm珥生产批量为30万件。
成形工艺包括冲裁、弯曲和切边等工序，其弯曲工序较复杂，有2个向上弯曲和向下弯曲，给模具设计增加了很大难度。
零件要求冲裁边缘无毛刺。
成形工艺包括冲裁、卷圆、弯曲等工序。
零件表面不得有划痕，截断面不得有毛刺，未注尺寸公差为ITl2级，外形尺寸有装配要求，必须保证。
图所示滑板零件材料为08F，厚度0.8mm，生产批量为100万件。
该零件形状复杂，工件尺寸较大，尺寸精度要求不高，材料强度低，主要起定位和卡扣作用。
成形工艺主要有冲裁、弯曲等工序。
图所示零件材料为半硬态黄铜H62。
抗剪强度294MPa，抗拉强度373 MPa，伸长率20％，屈服点196MPa，冲压工艺性良好。
从图可见，工件形状复杂但对称，其成形包含冲裁、弯曲、翻孔、整形4种基本工序，弯曲有U形弯曲和L形弯曲，且弯曲方向不一致，不能在一次弯曲中完成。
所有未注圆角半径为R005mm,弯曲直边对其底面垂直度公差0．2mm最好安排1次整形以保证弯曲半径及垂直度要求。

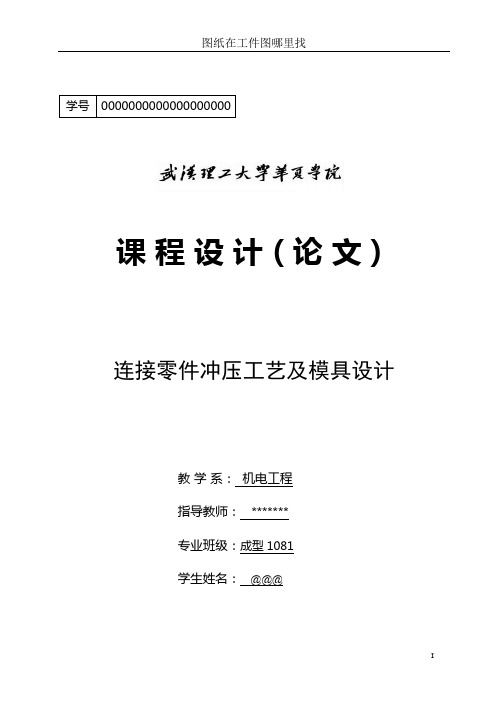

课程设计（论文）连接零件冲压工艺及模具设计教学系：机电工程指导教师：*******专业班级：成型1081学生姓名： @@@摘要本论文应用所学专业理论课程和生产实际知识进行了冷冲压模具设计工作的实际训练，从而培养和提高学生独立工作能力，巩固与扩充了冷冲压模具设计等课程所学的内容。
本设计采用落料冲孔复合模，模具设计制造简便易行。
落料冲裁效果好，能极大地提高生产效率。
本设计主要工序包括：冲孔和落料。
本设计分别论述了产品工艺分析，冲压方案的确定，工艺计算，模板及主要零件设计，模具装配等问题。
本设计的内容是确定复合模内型和结构形式以及工艺性，绘制模具总图和非标准件零件图。
我觉得通过本次的毕业设计，达到了这样的目的：1.综合运用本专业所学课程的理论和生产实际知识，进行一次冷冲压模具设计工作的实际训练，从而培养和提高我们独立工作的能力。
2.巩固与扩充所学有关冷冲模具设计课程的内容，掌握冷冲压模具设计的方法和步骤，掌握冷冲压模具设计的基本技能，懂得了怎样分析零件的工艺性。
3.掌握冷冲压模具设计的基本技能，如计算、绘图、查阅设计资料和手册，熟悉标准和规范，同时对相关的课程进行了全面的复习，使独立思考能力有了提高等。
关键词：冷冲压、冲裁、复合模、落料目录前言 (2)1 设计任务书………………………………………………………………………………错误！未定义书签。
2 工艺方案分析及确定 (2)2.1 零件的工艺分析 (3)2.2 工艺方案的确定 (3)2.3 排样的确定 (4)3 工艺设计与计算 (6)3.1 冲压力与压力中心的计算 (6)3.2 工作零件刃口尺寸计算 (8)3.3 工作零件结构设计与其他模具结构零件 (10)3.4 冲压设备的选用 (12)4模具总装图 (11)5模具的装配 (15)总结 (16)致谢 (17)参考文献 (18)前言随着科学技术的发展需要，模具已成为现代化不可缺少的工艺装备，模具设计是模具专业一个最重要的教学环节,是一门实践性很强的学科，是我们对所学知识的综合运用，通过对专业知识的综合运用，使学生对模具从设计到制造的过程有了一个基本的了解和认识，为以后的工作及进一步学习深造打下了坚实的基础。
1 引言模具是工业生产中使用最为广泛的基础性工艺装备,被广泛用于制造业的各个领域。
模具生产的制件所表现出来的高精度、高复杂性、高一致性、高生产率和低消耗是其他加工制造方法所不能比拟的。
在汽车、电机、仪表、电器、电子、通讯、家电和轻工业等行业中，60%～80%的零件都要靠模具成形，随着近几年来这些行业的迅速发展，对模具的要求越来越迫切，精度要求也越高，结构也越来越复杂。
模具技术水平的高低已经成为衡量一个国家制造业水平高低的重要标准，并在很大程度上决定着产品的质量、效益和新产品的开发能力。
目前，国内外模具工业迅猛发展，其产值已超过机床工业的产值。
而我国的模具工业起步晚，底子薄，但是我国模具工业作为一个独立、新型的工业，正处于其自身的飞速发展阶段，已经成为我国国民经济的基础工业之一，其发展前景是十分广阔的。
社会主义经济体制的一基本原则就是一切的改变都是根据市场的需要来定，市场的需要就是我们所随之改变的。
现代工业需要的高精度、高效率的模具产品。
而板料冲压加工具有生产效率高、生产成本低、尺寸精度好、易于实现机械化和自动化等优点，使其在模具制造业中占据十分重要的地位。
现代工业需要先进的模具设备，更需要大批掌握模具技术的专业人才。
我校的材料与工程系在毕业设计的环节开设了模具设计方面的课题供学生选择，旨在加强学生对模具行业以及对模具制造全过程的一个了解跟认识。
作为一名大四机械设计制造及其自动化专业的学生来说，选择模具作为毕业设计的课题，是一个很好锻炼的机会，它将我四年所学的一些基础课程和专业课程更加综合的运用，更是为我提供了一个良好的平台，为我将来走进工厂打下了一个良好的开局。
本论文阐述的是托板的落料冲孔复合模及弯曲模设计。
复合模是在压力机的一次行程中，在同一工位上完成两种或两种以上的冲压工序，其机构形式分为正装和倒装两种。
而此次的托板的落料冲孔复合模的结构形式采用的是倒装结构，凹模安装在模具上模座，而增加了一个凸凹模安装在模具的下模座上。
冲压工艺及模具设计模具课题设计班级：姓名：学号：日期：材料科学与工程学院College of Materials Science and Engineering引言在工业产品中，板材件占据了一个大比例。
许许多多的机械零件，产品覆盖件都是用板料加工而成的，因此，研究板料的成形方法对产品的设计与加工有着重要的意义。
现在的板材成形方法有许许多多种，其中冷冲压占据很大的一部分。
冷冲压是利用安装在压力机上的冲模对材料施加压力，使其产生分离或塑性变形，从而获得所需要的零件的一种压力加工方法。
冷冲压可以分为两大类，即分离工序和成形工序。
分离工序是指使板料按一定的轮廓线分离而获得一定形状，尺寸和切断面质量的冲压件的工序；成形工序是指使坯料在不破裂的条件下产生塑性变形而获得一定形状和尺寸冲压件的工序。
冷冲压过程主要依靠冲模和压力设备完成加工的，便于实现自动化生产，生产率很高，操作简单。
而且产品壁薄、质量轻、刚度好、可以加工成形复杂的零件，小到钟表的秒针，大到汽车纵梁，覆盖件等。
冷冲压与其他加工方法相比具有独到的特点，所以在工业生产中，尤其在大批量生产中应用十分广泛。
本课程即将结束之时，为了了解冲压工艺的基本原理，掌握冲压工艺的编制和模具的设计，我将选择了一个垫片零件。
通过设计冲裁模实现零件的大规模的生产与制造。
目录引言 (I)一零件的工艺性分析 (1)1.1 零件要求 (1)1.2 冲裁件的工艺性分析 (1)1.3 冲裁工艺方案的设定 (2)二冲模设计相关计算 (2)2.1 排样的相关设计与计算 (2)2.2 冲裁力的计算 (3)2.3 冲裁压力中心的计算 (4)2.4 冲裁模刃口尺寸及公差的计算 (4)2.5主要零件的尺寸计算 (5)三定位装置的设计 (7)3.1 横向送料定位装置设计 (7)3.2 纵向送料定位装置的设计 (8)四标准件的选用 (9)4.1 模座选用 (9)4.2 压力机选用 (10)4.3 紧固件选择 (10)五模具加工工艺 (11)5.1 凸模加工工艺 (11)5.2 凹模加工工艺 (11)六总结 (12)参考资料： (12)七图纸（附录） (13)6.1零件明细表 (13)6.2装配图（见附图） (14)6.3零件图（见附图） (14)一零件的工艺性分析1.1 零件要求1.材料：10F2.零件无公差要求，取IT14级3.生产批量：大批量4.零件表面无污渍，平整光滑，无裂纹等缺陷5.表面去毛刺，要求平整度小于0.121.2 冲裁件的工艺性分析1.零件的材料分析：10F钢，碳含量0.07%~0.13%，是优质的碳素钢，这种钢强度不大，而塑性和韧性甚高，有良好的冲压、拉伸和弯曲性能，可作塑性须好的零件。
储油油柜端盖冲压工艺及模具课程设计说明书(冲孔模）（终稿前稿)目录设计任务书及零件图 (2)绪论 (4)第一章设计要求 (7)第二章零件工艺性分析 (8)第三章冲压零件工艺方案的确定 (9)第四章工艺参数计算 (10)第五章模具的总体设计及装配 (15)第六章模具的动作过程和操作要求 (18)总结 (19)设计参考文献 (20)设计任务书及零件图任务书专业班级：材料成型及控制工程xxxx设计人：xxx设计题目：储油油柜端盖冲压工艺及模具设计设计参数：1。
零件尺寸如产品图所示。
2。
大批量生产.设计要求：1。
确立合理的工艺流程。
2。
保证材料的利用率及工件的精度3.如原产品设计不合理或工艺性差可提出修改方案.4。
保证模具的实用性和经济性.设计时间：X年X月X日——X年X月X日设计人：xxxx指导老师：xxx零件图如下图所示绪论改革开放以来，随着国民经济的高速发展,市场对模具的需求量不断增长。
近年来，模具工业一直以15％左右的增长速度快速发展,模具工业企业的所有制成分也发生了巨大变化，除了国有专业模具厂外，集体、合资、独资和私营也得到了快速发展。
浙江宁波和黄岩地区的“模具之乡”；广东一些大集团公司和迅速崛起的乡镇企业，科龙、美的、康佳等集团纷纷建立了自己的模具制造中心；中外合资和外商独资的模具企业现已有几千家。
近年许多模具企业加大了用于技术进步的投资力度，将技术进步视为企业发展的重要动力。
一些国内模具企业已普及了二维CAD，并陆续开始使用UG、Pro/Engineer、I-DEAS、Euclid-IS等国际通用软件,个别厂家还引进了Moldflow、C—Flow、DYNAFORM、Optris和MAGMASOFT等CAE软件，并成功应用于冲压模的设计中。
以汽车覆盖件模具为代表的大型冲压模具的制造技术已取得很大进步，东风汽车公司模具厂、一汽模具中心等模具厂家已能生产部分轿车覆盖件模具。
此外，许多研究机构和大专院校开展模具技术的研究和开发.经过多年的努力,在模具CAD/CAE/CAM技术方面取得了显著进步；在提高模具质量和缩短模具设计制造周期等方面做出了贡献。
L型工件冲压模具设计（含全套CAD图纸）说明书设计题目：L型工件冲压模具设计专业年级：机械设计制造及其自动化2011级学号：姓名：指导教师、职称：2015 年05 月27 日目录摘要 (I)Abstract ................................................................ I I 1 引言............................................................... - 1 -1.1本设计的目的与意义......................................... - 1 -1.2冲压模具在国内外发展概况及存在问题......................... - 1 -1.3课题应解决的主要问题、指导思想和应达到的技术要求 ........... - 2 - 2产品的结构分析和构成 ............................................... - 3 -2.1产品设计................................................... - 3 -2.2制作图及产品基本要求....................................... - 3 -2.3冲裁件的工艺分析........................................... - 4 -2.4确定工艺方案............................................... - 5 -3.计算冲裁力、压力中心和选用压力机................................... - 6 -3.1排样方式的确定及材料利用率的计算........................... - 6 -3.2计算冲裁力、卸料力......................................... - 7 -3.3压力机的选用............................................... - 8 -3.4确定模具压力中心........................................... - 9 -3.5冲裁模间隙与凸凹模刃口尺寸及公差的计算.................... - 10 -4.设计需要的模具.................................................... - 13 -4.1确定模具的结构............................................ - 13 -4.2橡胶的选用................................................ - 14 -4.3模柄的尺寸选用............................................ - 16 -4.4凸模的外形尺寸............................................ - 17 -4.5凸模强度校核.............................................. - 18 -4.6落料凹模尺寸的计算........................................ - 18 -4.7定位零件.................................................. - 19 -4.8卸料装置.................................................. - 19 -4.9模具的闭合高度............................................ - 19 - 结束语.............................................................. - 20 - 参考文献............................................................ - 21 - 致谢................................................................ - 23 -摘要本设计压模进行了冲孔、落料级进模的设计。
第1章绪论全套图纸，加174320523 各专业都有1.1概述机械加工行业在我国有着举足轻重的地位，它是国家的国民经济命脉。
作为整个工业的基础和重要组成部分的机械制造业，任务就是为国民经济的各个行业提供先进的机械装备和零件。
它的规模和水平是反映国家的经济实力和科学技术水平的重要标志，因此非常值得重视和研究。
冲压机是一种将金属板材卷弯成筒形、弧形或其它形状工件的通用设备。
根据三点成圆的原理，利用工件相对位置变化和旋转运动使板材产生连续的塑性变形，以获得预定形状的工件。
该产品广泛用于锅炉、造船、石油、木工、金属结构及其它机械制造行业。
冲压机作为一个特殊的机器，它在工业基础加工中占有重要的地位。
凡是钢材成型为圆柱型，几乎都用冲压机辊制。
其在汽车，军工等各个方面都有应用。
根据不同的要求，它可以辊制出符合要求的钢柱，是一种相当实用的器械。
在国外一般以工作辊的配置方式来划分。
国内普遍以工作辊数量及调整形式等为标准实行混合分类，一般分为：1、冲压机：包括对称式冲压机、非对称式冲压机、水平下调式冲压机、倾斜下调式冲压机、弧形下调式冲压机和垂直下调式冲压机等。
2、四辊冲压机：分为侧辊倾斜调整式四辊冲压机和侧辊圆弧调整式四辊冲压机。
3、特殊用途冲压机：有立式冲压机、船用冲压机、双辊冲压机、锥体冲压机、多辊冲压机和多用途冲压机等。
冲压机采用机械传动已有几十年的历史，由于结构简单，性能可靠，造价低廉，至今在中、小型冲压机中仍广泛应用。
在低速大扭矩的冲压机上，因传动系统体积庞大，电动机功率大，起动时电网波动也较大，所以越来越多地采用液压传动。
近年来，有以液压马达作为源控制工作辊移动但主驱动仍为机械传动的机液混合传动的冲压机，也有同时采用液压马达作为工作辊旋转动力源的全液压式冲压机。
冲压机的工作能力是指板材在冷态下，按规定的屈服极限卷制最大板材厚度与宽度时最小卷筒直径的能力。
国内外采用冷卷方法较多。
冷卷精度较高，操作工艺简便，成本低廉，但对板材的质量要求较高（如不允许有缺口、裂纹等缺陷），金相组织一致性要好。
冲压模具毕业设计零件(doc 17页)2009冲压模具毕业设计零件零件一：图1 所示右内筒支撑板外形较复杂，材料为08F，厚度1.6mm,生产批量30万，成形工艺包括冲裁、弯曲、压筋等工序。
设计上需着重解决右内筒支撑板直角、斜角弯曲以及多次冲裁成形工序合理安排间题，因在冲裁中异形孔较多，且外形较复杂，锐角处易出现冲裁掉角现象。
零件三：电器接插件图所示为某电器接插件的制件图，制件材料为黄铜(H62)，厚度0.5mm。
制造精度为IT10～IT12，表面光滑无毛刺。
要求大批量生产。
零件四：二针夹面板二针夹面板是二针文件夹上的一个冲压件，材料08F，料厚0．6 mm，生产批量很大。
其制件如图所示。
该制件面板上有2个凸包，每个包上各有1个通孔，另外还有多处弯曲，特别是位于制件中部有一个钩形弯曲，需要朝内弯曲10。
零件五：负极片图所示负极片用于仪表行业，材料为H62，厚度0.5mm珥生产批量为30万件。
成形工艺包括冲裁、弯曲和切边等工序，其弯曲工序较复杂，有2个向上弯曲和向下弯曲，给模具设计增加了很大难度。
零件要求冲裁边缘无毛刺。
零件六：合页扣件成形工艺包括冲裁、卷圆、弯曲等工序。
零件表面不得有划痕，截断面不得有毛刺，未注尺寸公差为ITl2级，外形尺寸有装配要求，必须保证。
零件七：滑板图所示滑板零件材料为08F，厚度0.8mm，生产批量为100万件。
该零件形状复杂，工件尺寸较大，尺寸精度要求不高，材料强度低，主要起定位和卡扣作用。
成形工艺主要有冲裁、弯曲等工序。
零件八：基架图所示零件材料为半硬态黄铜H62。
抗剪强度294MPa，抗拉强度373 MPa，伸长率20％，屈服点196MPa，冲压工艺性良好。
从图可见，工件形状复杂但对称，其成形包含冲裁、弯曲、翻孔、整形4种基本工序，弯曲有U形弯曲和L形弯曲，且弯曲方向不一致，不能在一次弯曲中完成。
所有未注圆角半径为R005mm,弯曲直边对其底面垂直度公差0．2mm最好安排1次整形以保证弯曲半径及垂直度要求。
学号*******************课程设计（论文）连接零件冲压工艺及模具设计教学系：机电工程指导教师：*******专业班级：成型1081学生姓名： @@@摘要本论文应用所学专业理论课程和生产实际知识进行了冷冲压模具设计工作的实际训练，从而培养和提高学生独立工作能力，巩固与扩充了冷冲压模具设计等课程所学的内容。
本设计采用落料冲孔复合模，模具设计制造简便易行。
落料冲裁效果好，能极大地提高生产效率。
本设计主要工序包括：冲孔和落料。
本设计分别论述了产品工艺分析，冲压方案的确定，工艺计算，模板及主要零件设计，模具装配等问题。
本设计的内容是确定复合模内型和结构形式以及工艺性，绘制模具总图和非标准件零件图。
我觉得通过本次的毕业设计，达到了这样的目的：1.综合运用本专业所学课程的理论和生产实际知识，进行一次冷冲压模具设计工作的实际训练，从而培养和提高我们独立工作的能力。
2.巩固与扩充所学有关冷冲模具设计课程的内容，掌握冷冲压模具设计的方法和步骤，掌握冷冲压模具设计的基本技能，懂得了怎样分析零件的工艺性。
3.掌握冷冲压模具设计的基本技能，如计算、绘图、查阅设计资料和手册，熟悉标准和规范，同时对相关的课程进行了全面的复习，使独立思考能力有了提高等。
关键词：冷冲压、冲裁、复合模、落料目录前言 (2)1 设计任务书………………………………………………………………………………错误!未定义书签。
2 工艺方案分析及确定 (2)2.1 零件的工艺分析 (3)2.2 工艺方案的确定 (3)2.3 排样的确定 (4)3 工艺设计与计算 (6)3.1 冲压力与压力中心的计算 (6)3.2 工作零件刃口尺寸计算 (8)3.3 工作零件结构设计与其他模具结构零件 (10)3.4 冲压设备的选用 (12)4模具总装图 (11)5模具的装配 (15)总结 (16)致谢 (17)参考文献 (18)前言随着科学技术的发展需要，模具已成为现代化不可缺少的工艺装备，模具设计是模具专业一个最重要的教学环节,是一门实践性很强的学科，是我们对所学知识的综合运用，通过对专业知识的综合运用，使学生对模具从设计到制造的过程有了一个基本的了解和认识，为以后的工作及进一步学习深造打下了坚实的基础。
课程设计的主要目的有两个：一是让学生掌握查阅查资料手册的能力，能够熟练的运用工程软件进行模具设计。
二是掌握模具设计方法和步骤,了解模具的加工工艺过程。
本文是连接板落料、冲孔复合模设计说明书，结合模具的设计，广泛听取各位人士的意见，经过多次修改和验证编制而成。
为了达到设计的规范化，标准化和合理性，本人通过查阅多方面的资料文献，力求内容简单扼要，文字顺通，层次分明，论述充分。
文中附有必要的插图和数据说明。
2 工艺方案分析及确定2.1 零件的工艺分析要全套图纸的按住Ctrl点击这里：要学CAD该图纸的住Ctrl这里图2.1冲裁件的工艺性是指从冲压工艺方面来衡量设计是否合理。
一般来讲，在满足工件使用要求的条件下，能以最简单最经济的方法将工件冲制出来，就说明该件的冲压工艺性好，否则，该件的工艺性就差。
当然工艺性的好坏是相对的，它直接受到工厂的冲压技术水平和设备条件等因素的影响。
以上要求是确定冲压件的结构，形状，尺寸等是确定冲裁件工艺实应性的主要因素。
根据这一要求对该零件进行工艺分析如下：1材料:该冲裁材料为Q235钢，厚1mm。
具有良好的可冲压性。
2零件结构：该冲裁件结构简单，比较适合冲裁。
3尺寸精度：只有孔心距精度要求较高故采用IT11级，其余均采用14级。
2.2 工艺方案的确定确定方案就是确定冲压件的工艺路线，主要包括冲压工序数，工序的组合和顺序等。
确定合理的冲裁工艺方案，应进行全面的工艺分析分析与研究，比较其综合的经济技术效果，选择一个最佳的合理冲压工艺方案。
该零件包括落料、冲孔两个基本工序,可以采用以下3种工艺方案：(1)先落料，后冲孔，采用单工序模生产。
(2)落料-冲孔复合冲压，采用复合模生产。
(3)冲孔-落料连续冲压，采用级进模生产。
方案（1）模具结构简单，但需要两道工序、两套模具才能完成零件的加工，生产效率低，难以满足大批量的生产要求。
方案（2）和方案（3）对于该零件都可以采用，但由于孔心距尺寸精度要求高，为更好地保证尺寸精度，最后确定用复合冲裁的方式进行生产，为便于操作，所以采用正装复合模结构及弹性卸料方式。
2.3 排样的确定在冲压生产中，节约金属和减少废料具有非常重要的意义，特别是在大批量生产中，较好地确定冲件尺寸和合理排样是降低成本的有效措施之一。
2.3.1 冲裁件的排样排样是指冲件在条料、带料或板料上布置的方法。
冲件的合理布置（即材料的经济利用），与冲件的外形有很大关系。
根据不同几何形状的冲件，可得出与其相适应的排样类型，而根据排样的类型，又可分为少或无工艺余料的排样与有工艺余料的排样两种。
考虑到该制件的生产纲领与加工条件，采用条料加工有余料的排样。
排样图见右图2.1：图2.12.3.2 材料利用率衡量材料经济利用的指标是材料利用率。
一个进距内的材料利用率为 η=%100*BSA （2.1） 式中： A ——冲裁件面积（包括冲出小孔在内）（mm 2）；B ——条料宽度（mm ）；S ——进距（mm ）.η==49.7%一张板料上总的材料利用率η∑为：η∑ =%100*LWnA 式中： N ——张条料上的冲件总数目；L ——板料长度（mm ）；W ——板料宽度（mm ）；A ——冲裁件面积（mm 2）；查板材标准.选600mmx 2000mm 的钢材,每张钢板可剪裁为13张条料每张条料可冲86个工件:η∑ =2000*600557*86*13=47.3%2.3.3 搭边排样时，冲件之间以及冲件与条料侧边之间留下的余料叫搭边。
它的作用是补偿定位误差，保证冲出合格的冲件，以及保证条料有一定刚度，便于送料。
搭边数值取决于以下因素：（1）工件的尺寸和形状。
（2）材料的硬度和厚度。
（3）排样的形式（直排、斜排、对排等）。
（4）条料的送料方法（是否有侧压板）。
（5）挡料装置的形式（包括挡料销、导料销和定距侧刃等的形式）。
搭边值一般是由经验再经过简单计算确定的。
查表2—8得搭边值：a=2.5mm，a1=3mm ，故取搭边值为：a=2.5mm，a1=3mm。
3 工艺设计与计算3.1 冲压力与压力中心的计算3.1.1 冲裁方式与冲压力的计算：当一次冲裁完成以后，为了能够顺利地进行下一次冲裁，必须适时的解决出件、卸料及排除废料等问题。
选取的冲裁方式不同时，出件、卸料及排除废料的形式也就不同。
因此冲裁方式将直接决定冲裁模的结构形式，并影响冲裁件的质量。
3.1.2 冲裁力的计算计算冲裁力的目的是为了确定压力机的额定压力，因此要计算最大冲裁力。
则冲裁力可按下式计算：F=Aτ (3.1)式中：A 为剪切断面面积，τ为板料的抗剪强度。
考虑到刃口的磨损、间隙的波动、材料力学性能的变化、板料厚度的偏差等因素的影响，可取安全系数为1.3，于是在生产中冲裁力便可按下式计算：F=1.3LTτ （3.2）式中 ：L ——冲裁轮廓的总长度(mm);T ——板料厚度(mm);τ——板料的抗剪强度(MPa)。
经查资料取τ=380］［1MPa ，将相应数据代入，得冲裁力为：落料：F=1.3×（2×3.14×8+30×2）×1×380=54.49KN冲孔：F=1.3×2×3.14×4×2×380=24.80KN3.1.3 卸料力、推件力的计算由于影响卸料力、推件力的因素很多，无法准确计算。
在生产中均采用下列经验公式计算：F Q1=K 1F (N) （3.3）F Q2=K 2nF (N) （3.4）式中： F Q1、F Q2——分别为卸料力、推件力；K 1 、K 2——分别为卸料力系数、推件力系数，其值见表3.1n ——同时卡在凹模孔内的工件或废料数，F ——冲裁力（N ），按式（3.1）计算。
表3.1卸料力、推件力系数表查表3.1得K1=0.12 K2=0.08。
代入公式得：卸料力F Q1=K1F=54.49×0.12=6.52KN推件力F Q2=K2nF=0.08×22.451=1.98KN3.1.4 总冲裁力的计算根据工件的要求已及对模具的要求，故选总冲压力为：F总=F落+F冲+F卸+F推=54.49+24.80+6.52+1.98=87.79KN3.1.5 压力中心的计算该零件是对称的，所以压力中心在该零件的几何中心。
3.2 工作零件刃口尺寸计算落料部分以落料凹模为基准计算，落料凸模按间隙值配置。
冲孔部分以冲孔凸模为基准计算，冲孔凹模按间隙值配制。
既已落料凹模、冲孔凸模为基准，凸凹模按间隙值配制。
具体刃口尺寸计算见下表：3.3 工作零件结构设计与其他模具结构零件3.3.1 凹模尺寸凹模厚度H=Kb(≥15mm)=16mm凹模边缘壁厚C≥(1.5-2)Hmm查标准JB/T 6743.1-94；凹模宽100mm。
因此确定凹模外形尺寸为100×100×20mm，表3.2凹模厚度系数K3.3.2凸凹模尺凸凹模长度：L=h1+h2+h =20+10+20=50mm其中h1：凸凹模固定板厚度；h2：卸料板厚度h：增加高度（包括凸凹模进入凹模的深度，弹性元件安装高度）。
3.3.3 冲孔凸模尺寸冲孔凸模尺寸：L凸=h1+h2+h3 =12+12+20=44mm式中：h1——凸模固定板厚度，h2——空心垫板厚度，h3——凹模板厚度。
3.3.4 其他模具结构零件根据凹模零件尺寸，结合倒装式复合模结构特点，查JB/T 2885.1-94，确定其他模具结构零件，如下表所示：根据模具零件结构尺寸,结合倒装式复合模结构特点，查JB/T 2855.5-94选取后侧导柱100×100标准模架一副。
3.3.5 典型零件加工工艺方案如下以凹模板的加工为例，典型零件的加工工艺为：备料——热处理——磨平面——钳工——磨平面——热处理——线切割。
工艺过程如表3.3 。
表3.3 凹模板加工工艺3.4 冲压设备的选用压力机对模具寿命的影响也不容被忽视。
压力机在不加载状态下的精度称为静精度，加载状态下的精度称为动精度。
当压力机的动精度不好时，就等于用精度不好的压力机进行冲压加工。
由于测量动精度很困难，目前还没有压力机动精度的标准，生产厂家也只保证压力机的静精度。
因此压力机的动精度一般只能根据其静精度的好坏、框架结构形式和尺寸以及对压力机生产厂家的信任程度来推断。
根据总的冲裁力、模具闭合高度、冲床工作台面尺寸等,故选压力机型号为J23----10开式双柱可倾冲床,并在工作台面上备制垫块。
