第二节冲压工艺与模具设计实例一、摩托车侧盖前支承冲压工艺设计二、微型汽车水泵叶轮冲压工艺与模具设计一、摩托车侧盖前支承冲压工艺设计图12-1所示为摩托车侧盖前支承零件示意图，材料Q215钢，厚度1.5mm，年生产量5万件，要求编制该冲压工艺方案。
⒈零件及其冲压工艺性分析mm的凸包定位且焊接组合在车架的电气元件支架上，腰圆孔用于摩托车侧盖前支承零件是以2个9.5侧盖的装配，故腰圆孔位置是该零件需要保证的重点。
另外，该零件属隐蔽件，被侧盖完全遮蔽，外观上要求不高，只需平整。
1word版本可编辑.欢迎下载支持.图12-1侧盖前支承零件示意图该零件端部四角为尖角，若采用落料工艺，则工艺性较差，根据该零件的装配使用情况，为了改善落料的工艺性，故将四角修改为圆角，取圆角半径为2mm。
此外零件的“腿”较长，若能有效地利用过弯曲和校正弯曲来控制回弹，则可以得到形状和尺寸比较准确的零件。
2word版本可编辑.欢迎下载支持.腰圆孔边至弯曲半径R中心的距离为2.5mm。
大于材料厚度（1.5mm），从而腰圆孔位于变形区之外，弯曲时不会引起孔变形，故该孔可在弯曲前冲出。
⒉确定工艺方案首先根据零件形状确定冲压工序类型和选择工序顺序。
冲压该零件需要的基本工序有剪切(或落料)、冲腰圆孔、一次弯曲、二次弯曲和冲凸包。
其中弯曲决定了零件的总体形状和尺寸，因此选择合理的弯曲方法十分重要。
(1) 弯曲变形的方法及比较该零件弯曲变形的方法可采用如图12-2所示中的任何一种。
第一种方法(图12-2a)为一次成形，其优点是用一副模具成形，可以提高生产率，减少所需设备和操作人员。
缺点是毛坯的整个面积几乎都参与激烈的变形，零件表面擦伤严重，且擦伤面积大，零件形状与尺寸都不精确，弯曲处变薄严重，这些缺陷将随零件“腿”长的增加和“腿”长的减小而愈加明显。
第二种方法(图12-2b)是先用一副模具弯曲端部两角，然后在另一副模具上弯曲中间两角。
这显然比第一种方法弯曲变形的激烈程度缓和的多，但回弹现象难以控制，且增加了模具、设备和操作人员。

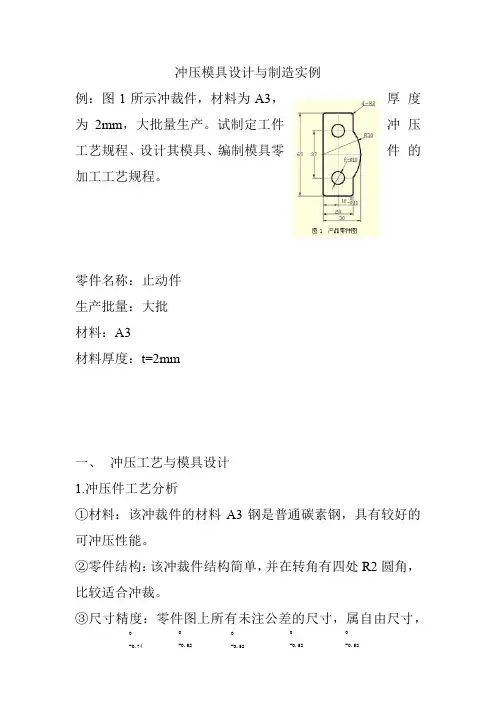

冲压模具设计与制造实例例：图1所示冲裁件，材料为A3，厚度为2mm，大批量生产。
试制定工件冲压工艺规程、设计其模具、编制模具零件的加工工艺规程。
零件名称：止动件生产批量：大批材料：A3材料厚度：t=2mm一、冲压工艺与模具设计1.冲压件工艺分析①材料：该冲裁件的材料A3钢是普通碳素钢，具有较好的可冲压性能。
②零件结构：该冲裁件结构简单，并在转角有四处R2圆角，比较适合冲裁。
③尺寸精度：零件图上所有未注公差的尺寸，属自由尺寸，-0.74 0-0.52-0.52-0.52-0.52可按IT14级确定工件尺寸的公差。
孔边距12mm 的公差为-0.11，属11级精度。
查公差表可得各尺寸公差为：零件外形：65 mm 24 mm 30 mm R30 mm R2 mm零件内形：10 mm孔心距：37±0.31mm 结论：适合冲裁。
2.工艺方案及模具结构类型该零件包括落料、冲孔两个工序，可以采用以下三种工艺方案：①先落料，再冲孔，采用单工序模生产。
②落料-冲孔复合冲压，采用复合模生产。
③冲孔-落料连续冲压，采用级进模生产。
方案①模具结构简单，但需要两道工序、两套模具才能完成零件的加工，生产效率较低，难以满足零件大批量生产的需求。
由于零件结构简单，为提高生产效率，主要应采用复合冲裁或级进冲裁方式。
由于孔边距尺寸12 mm 有公差要求，为了更好地保证此尺寸精度，最后确定 用复合冲裁方式进行生产。
+0.36 0-0.11工件尺寸可知，凸凹模壁厚大于最小壁厚，为便于操作，所以复合模结构采用倒装复合模及弹性卸料和定位钉定位方式。
3.排样设计查《冲压模具设计与制造》表2.5.2，确定搭边值：两工件间的搭边：a=2.2mm工件边缘搭边：a1=2.5mm步距为：32.2mm条料宽度B=D+2a1=65+2*2.5=70确定后排样图如2所示一个步距内的材料利用率η为：η=A/BS×100%=1550÷（70×32.2）×100%=68.8%查板材标准，宜选900mm×1000mm的钢板，每张钢板可剪裁为14张条料（70mm×1000mm），每张条料可冲378个工件，则η为：η=nA1/LB×100%=378×1550/900×1000×100%=65.1%即每张板材的材料利用率为65.1%4.冲压力与压力中心计算⑴冲压力落料力F总=1.3Ltτ=1.3×215.96×2×450=252.67（KN）其中τ按非退火A3钢板计算。
`课程设计说明书目录一、设计依据、原始数据 (3)二、零件冲压加工工艺分析 (3)2、1冲裁件结构工艺性2、2冲裁件的精度和断面粗糙度三、确定零件冲压工艺方案 (4)3、1方案比较3、2确定方案四、排样设计 (5)4、1导正孔4、2 确定条料的宽度4、3 排样的方式4、4 材料的经济利用五、冲裁工艺力的计算 (8)5、1导正孔5、2 确定条料的宽度5、3 排样的方式5、4 材料的经济利用六、零件冲压工艺计算 (13)6、1凸、凹模间隙值的确定6、2凸、凹模刃口尺寸的确定七、参考文献 (19)一、设计依据、原始数据图1-1 空调机垫片零件图空调机垫片，材料：45号钢，厚度3mm，生产批量为大批量生产。
二、零件冲压加工工艺分析冲裁件的工艺性是指冲裁件对冲裁工艺的适应性。
一般情况下，对冲裁件工艺性影响最大的是几何形状、尺寸和精度要求。
良好的冲裁工艺性应能满足材料较省、工序较少、模具加工较易、寿命较高、操作方便及产品质量稳定等要求。
1、冲裁件结构工艺性（1）冲裁件孔的最小尺寸模具凸模的强度受冲裁件上孔的尺寸的影响，所以冲裁件上的孔不能太小，查《冷冲压模具设计指导书》表2-2，冲裁空调机垫片时，冲孔的最小尺寸为1.3t=0.39mm，该零件的孔远比0.39mm大，所以凸模的强度不受冲裁件上孔的尺寸的影响。
（2）最小孔距、孔边距冲裁件的孔与孔、孔与边缘之间的距离a(见图2-1)不能太小，否则模具强度不够或使冲裁件变形，一般a≥2t，但是不得小于3～4mm。
该零件最小孔边距a=3.75m m<2t=6mm。
因为模具强度不够，故得分开冲小孔，先冲八个奇数孔，后冲八个偶数孔。
图2-12、冲裁件的精度和断面粗糙度（1）精度零件图1-1状规则，适合冲裁加工。
但零件尺寸公差要求较高，按IT11级选取，利用普通冲裁方式可达到图样要求。
查《冷冲压模具设计指导书》表2-3，该冲裁件内形尺寸公差为0.20mm，外形尺寸公差为0.40mm；表2-4，孔中心距公差为±0.25（2）断面粗糙度查《冷冲压模具设计指导书》表2-5，材料厚度t=3m m，得断面粗糙度R=25m。
冲压模设计实例分析【知识目标】➢熟悉并掌握冲压模设计的一般步骤；➢理解单工序模、复合模和级进模的设计方法。
【技能目标】➢根据冲压件的外形和所用材料，确定冲压工艺类型；➢能进行常见简单冲压模的设计。
【任务描述】如图12-1所示的冲压件，原料采用钢板，该选用哪种冲压工艺呢？怎样进行设计呢？图12-1 冲压件【任务分析】如图12-1所示的冲压件都可以使用冲压模进行生产，要正确选择合适的冲压工艺并设计相应的冲压模来生产这些零件，就要学习本模块的内容。
本模块包括单工序模设计实例详解，复合模设计实例详解和级进模设计实例详解。
【任务引导】（1）冲压模设计步骤一般应包括几步？（2）冲裁、弯曲、拉深等单工序冲压模设计的详细步骤是什么，如何进行设计？（3）复合模设计的详细步骤是什么，如何进行设计？（4）级进模设计的详细步骤是什么，如何进行设计？【知识准备】学习情境1 单工序模设计实例冲压模设计步骤一般应包括：1.分析冲压件的工艺性根据产品的技术图纸，分析冲压件的形状特点、尺寸大小、精度要求以及所选用的材料是否符合冲压工艺的要求。
良好的冲压工艺性应保证材料消耗少、工序数目少、占用设备数量少、模具结构简单而且使用寿命长、产品质量稳定、操作安全简单。
2.确定冲压工艺方案在冲压工艺分析的基础上，以极限变性参数及变形的趋向性分析为依据，提出各种可能的冲压工艺方案，进行综合分析、比较，确定适合于所给定的生产条件的最佳方案。
3.选定模具类型及结构形式，设计模具总装配图及零件图根据确定的冲压工艺和冲压件形状特点、精度要求、生产批量、模具加工条件、操作是否方便与安全等要求，选定冲模类型及结构形式。
此外还需要进行必要的计算，包括模具零件强度计算、压力中心计算、弹性元件选用和核算，再进行装配图设计、模具凸凹模等工作零件设计及标准零件的选取等。
4．冲压设备的选择根据工厂现有设备情况、生产批量、冲压工序性质、冲压件尺寸与精度、冲压加工所需的冲压力、计算变形力以及模具的闭合高度和轮廓尺寸等因素，合理选定冲压设备的类型规格。
冲压模具设计实例讲解1. 引言冲压模具是用于制作零部件的工具，广泛应用于汽车、电子、家电等行业。
本文将通过一个冲压模具设计实例，为读者介绍冲压模具设计的根本流程和本卷须知。
2. 设计背景我们以一款汽车车门为例，说明冲压模具的设计过程。
车门是汽车的重要部件之一，需要经过冲压加工来获得所需的形状和尺寸。
3. 设计流程3.1 确定产品要求在冲压模具设计之前，首先要明确产品的要求。
包括车门的尺寸、形状、材料以及制造工艺要求等。
3.2 制定模具设计方案根据产品要求，我们可以开始制定模具设计方案。
主要包括冲头、模座、模具顶板等部件的尺寸、形状和结构设计。
3.3 3D建模在制定模具设计方案后，我们可以使用CAD软件进行3D建模。
这样可以更直观地了解模具的结构、尺寸和装配关系。
3.4 模具加工制造根据3D模型，我们可以进一步进行模具零部件的加工制造。
主要包括数控加工、电火花加工、磨削等工艺。
3.5 模具装配和调试将加工好的模具零部件进行装配，并进行模具调试。
确保模具的各个部位协调运转，到达设计要求。
4. 冲压模具设计的本卷须知4.1 材料选择在冲压模具设计中，材料的选择非常重要。
一般情况下，应选用高强度、高韧性、耐磨损的材料，以保证模具的使用寿命和精度。
4.2 精度要求冲压模具对产品的精度要求很高，因此在设计过程中要考虑到产品的尺寸、形状等因素，并进行适宜的修正和优化。
4.3 加工工艺冲压模具的加工工艺对模具的质量和性能起着决定性的作用。
因此，在制造过程中要选择适宜的加工工艺，并确保加工精度和质量。
4.4 模具保养模具使用后需要定期进行保养和维护，以延长模具的使用寿命。
包括清洁、润滑、更换易损件等工作。
5. 总结冲压模具的设计过程需要考虑产品要求、制定设计方案、进行3D建模、加工制造、装配和调试等多个环节。
同时要注意材料选择、精度要求、加工工艺和模具保养等方面的问题。
通过本文的实例讲解，读者可以更深入地了解冲压模具设计的根本流程和本卷须知。
冲压模具设计和制造实例冲压模具是指在金属板材冲压加工过程中使用的一种专业加工工具。
它是将板材经过模具的加工，使其按照设定的形状和尺寸进行变形或者分割的过程。
下面将为大家介绍一个冲压模具设计和制造的实例。
该实例是针对手机外壳的冲压模具设计和制造。
手机外壳是指手机整机的外部保护壳。
它起到保护手机内部电子元器件的作用，同时也是消费者对手机外观的第一印象。
因此，制造外观精美、质量可靠的手机外壳对手机制造商来说非常重要。
在这个实例中，冲压模具设计和制造的大致步骤如下：1.确定模具结构和尺寸：根据手机外壳的设计图纸，确定模具的结构和尺寸。
模具结构可以分为上模、下模和顶出模组成。
上模和下模通过导柱进行定位，保证模具的稳定性。
通过翻转上模和下模可以实现对外壳内外表面的冲压。
顶出模是用于排出冲压件的模块。
2.模具材料选择：根据冲压工件的材料和厚度，选择适合的模具材料。
常用的模具材料有工具钢和硬质合金。
工具钢具有良好的热处理性能和可磨削性，适合制造形状复杂的模具。
硬质合金具有高硬度和抗磨损性能，适合制造耐磨性能要求高的模具。
3.绘制模具零件图纸：根据模具结构和尺寸，绘制模具零件的图纸。
主要包括上模、下模、顶出模的轮廓形状和孔位等。
根据零件图纸可以制造模具的零件。
C加工模具零件：使用数控加工设备，根据模具的零件图纸进行加工。
零件加工包括铣削、钻孔和螺纹加工等。
通过CNC加工可以保证模具的精度和质量。
5.模具装配和调试：将加工好的模具零件进行装配和调试。
根据模具装配图纸进行模具组装，同时通过调试模具使其达到冲压工艺要求。
6.冲压试产：将手机外壳材料放入模具中，进行试产。
通过试产可以检验模具的设计和制造是否合理，以及工件的质量和尺寸是否符合要求。
如果不符合要求，需要进行修改和调整。
7.产品化生产：在通过冲压试产验证无误后，可以开始进行产品化生产。
根据市场需求和订单量，确定冲压模具的加工数量，进行批量生产。
通过以上的步骤，一个手机外壳的冲压模具设计和制造就完成了。
冲压模具设计实例讲解冲压模具是工业生产中常用的一种模具，它主要用于金属材料的成型加工。
冲压模具设计是冲压工艺中的重要环节，其设计合理与否直接影响到产品的质量和生产效率。
下面我将通过一个冲压模具设计实例来详细讲解其设计过程和要点。
我们以一个简单的盖板零件为例，来进行冲压模具的设计。
假设这个盖板零件由矩形材料（宽度80mm，长度100mm）制成，其上方有一个凸出的圆形凸台（直径50mm）。
首先，我们需要对盖板的形状和尺寸进行分析，在分析过程中确立产品的几何特征。
根据零件的外形和要求，将整个零件分解为以下几个部分：上模板、下模板、导向柱、顶针、顶模板以及凸台的凸模。
通过仔细测量和分析，确定每个部分的几何形状和尺寸。
其次，我们需要确定零件的材料以及厚度，并结合厚度来选择模具的材料。
在这个实例中，假设盖板材料为2mm的冷轧板（SPCC），则模具材料可以选择为优质合金工具钢。
第三步，我们根据零件的形状，在上模板和下模板上确定模具的开料位置和孔位。
开料位置应当考虑到材料的利用率和加工方便性，孔位的位置应与零件几何特征和加工工艺相匹配，以确保零件可以顺利成型。
在本实例中，下模板的开料位置经过综合考虑后确定在模具中心位置，上模板的开料位置则需要根据凸台的形状和位置来决定。
第四步，我们需要确定导向柱、顶针和顶模板的位置和尺寸。
导向柱的位置应当能够确保上下模板的精确定位，并保证模具在使用过程中的稳定性。
顶针的位置需要根据零件的特征来决定，以确保成型过程中零件的成型质量。
顶模板则需要根据零件的形状和材料选择合适的凸模形状和尺寸，以确保零件的成型质量。
最后一步，我们需要根据上述设计结果进行模具的绘图制作。
绘图要求精确、准确，需要包含所有的模具建构要素和加工尺寸等信息，以便制造部门进行模具加工和组装。
综上所述，冲压模具设计涉及到多个方面的考虑和决策，需要综合考虑零件的特征、工艺要求、材料特性等多个因素。
通过合理的设计和制作，可以保证模具的质量和使用效果，提高产品的生产效率和质量。
冲压模具毕业设计1. 绪论1.1冲压的概念、特点及应用冲压是利用安装在冲压设备（主要是压力机）上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件（俗称冲压或冲压件）的一种压力加工方法。
冲压通常是在常温下对材料进行冷变形加工，且主要采用板料来加工成所需零件，所以也叫冷冲压或板料冲压。
冲压是材料压力加工或塑性加工的主要方法之一，隶属于材料成型工程术。
冲压所使用的模具称为冲压模具，简称冲模。
冲模是将材料（金属或非金属）批量加工成所需冲件的专用工具。
冲模在冲压中至关重要，没有符合要求的冲模，批量冲压生产就难以进行；没有先进的冲模，先进的冲压工艺就无法实现。
冲压工艺与模具、冲压设备和冲压材料构成冲压加工的三要素，只有它们相互结合才能得出冲压件。
与机械加工及塑性加工的其它方法相比，冲压加工无论在技术方面还是经济方面都具有许多独特的优点。
主要表现如下。
（1）冲压加工的生产效率高，且操作方便，易于实现机械化与自动化。
这是因为冲压是依靠冲模和冲压设备来完成加工，普通压力机的行程次数为每分钟可达几十次，高速压力要每分钟可达数百次甚至千次以上，而且每次冲压行程就可能得到一个冲件。
（2）冲压时由于模具保证了冲压件的尺寸与形状精度，且一般不破坏冲压件的表面质量, 而模具的寿命一般较长, 所以冲压的质量稳定, 互换性好, 具有“一模一样”的特征。
3）冲压可加工出尺寸范围较大、形状较复杂的零件，如小到钟表的秒表，大到汽车纵梁、覆盖件等，加上冲压时材料的冷变形硬化效应，冲压的强度和刚度均较高。
（4）冲压一般没有切屑碎料生成，材料的消耗较少，且不需其它加热设备，因而是一种省料，节能的加工方法，冲压件的成本较低。
但是，冲压加工所使用的模具一般具有专用性，有时一个复杂零件需要数套模具才能加工成形，且模具制造的精度高，技术要求高，是技术密集形产品。
所以，只有在冲压件生产批量较大的情况下，冲压加工的优点才能充分体现，从而获得较好的经济效益。
冲压地、在现代工业生产中，尤其是大批量生产中应用十分广泛。
相当多的工业部门越来越多地采用冲压法加工产品零部件，如汽车、农机、仪器、仪表、电子、航空、航天、家电及轻工等行业。
在这些工业部门中，冲压件所占的比重都相当的大，少则60%以上，多则90%以上。
不少过去用锻造=铸造和切削加工方法制造的零件，现在大多数也被质量轻、刚度好的冲压件所代替。
因此可以说，如果生产中不谅采用冲压工艺，许多工业部门要提高生产效率和产品质量、降低生产成本、快速进行产品更新换代等都是难以实现的。
1.2冲压的基本工序及模具由于冲压加工的零件种类繁多，各类零件的形状、尺寸和精度要求又各不相同，因而生产中采用的冲压工艺方法也是多种多样的。
概括起来，可分为分离工序和成形工序两大类；分离工序是指使坯料沿一定的轮廓线分离而获得一定形状、尺寸和断面质量的冲压（俗称冲裁件）的工序；成形工序是指使坯料在不破裂的条件下产生塑性变形而获得一定形状和尺寸的冲压件的工序。
上述两类工序，按基本变形方式不同又可分为冲裁、弯曲、拉深和成形四种基本工序，每种基本工序还包含有多种单一工序。
在实际生产中，当冲压件的生产批量较大、尺寸较少而公差要求较小时，若用分散的单一工序来冲压是不经济甚至难于达到要求。
这时在工艺上多采用集中的方案，即把两种或两种以上的单一工序集中在一副模具内完成，称为组合的方法不同，又可将其分为复合-级进和复合-级进三种组合方式。
复合冲压——在压力机的一次工作行程中，在模具的同一工位上同时完成两种或两种以上不同单一工序的一种组合方法式。
级进冲压——在压力机上的一次工作行程中，按照一定的顺序在同一模具的不同工位上完面两种或两种以上不同单一工序的一种组合方式。
复合-级进——在一副冲模上包含复合和级进两种方式的组合工序。
冲模的结构类型也很多。
通常按工序性质可分为冲裁模、弯曲模、拉深模和成形模等；按工序的组合方式可分为单工序模、复合模和级进模等。
但不论何种类型的冲模，都可看成是由上模和下模两部分组成，上模被固定在压力机工作台或垫板上，是冲模的固定部分。
工作时，坯料在下模面上通过定位零件定位，压力机滑块带动上模下压，在模具工作零件 (即凸模、凹模)的作用下坯料便产生分离或塑性变形，从而获得所需形状与尺寸的冲件。
上模回升时，模具的卸料与出件装置将冲件或废料从凸、凹模上卸下或推、顶出来，以便进行下一次冲压循环。
1.3冲压技术的现状及发展方向随着科学技术的不断进步和工业生产的迅速发展，许多新技术、新工艺、新设备、新材料不断涌现，因而促进了冲压技术的不断革新和发展。
其主要表现和发展方向如下。
(1).冲压成形理论及冲压工艺方面冲压成形理论的研究是提高冲压技术的基础。
目前，国内外对冲压成形理论的研究非常重视，在材料冲压性能研究、冲压成形过程应力应变分析、板料变形规律研究及坯料与模具之间的相互作用研究等方面均取得了较大的进展。
特别是随着计算机技术的飞跃发展和塑性变形理论的进一步完善，近年来国内外已开始应用塑性成形过程的计算机模拟技术，即利用有限元( FEM)等有值分析方法模拟金属的塑性成形过程，根据分析结果，设计人员可预测某一工艺方案成形的可行性及可能出现的质量问题，并通过在计算机上选择修改相关参数，可实现工艺及模具的优化设计。
这样既节省了昂贵的试模费用，也缩短了制模具周期。
研究推广能提高生产率及产品质量、降低成本和扩大冲压工艺应用范围的各种压新工艺，也是冲压技术的发展方向之一。
目前，国内外相继涌现出精密冲压工艺、软模成形工艺、高能高速成形工艺及无模多点成形工艺等精密、高效、经济的冲压新工艺。
其中，精密冲裁是提高冲裁件质量的有效方法，它扩大了冲压加工范围，目前精密冲裁加工零件的厚度可达25mm,精度可达IT16~17级; 用液体、橡胶、聚氨酯等作柔性凸模或凹模的软模成形工艺，能加工出用普通加工方法难以加工的材料和复杂形状的零件,在特定生产条件下具有明显的经济效果;采用爆炸等高能效成形方法对于加工各种尺寸在、形状复杂、批量小、强度高和精度要求较高的板料零件,具有很重要的实用意义;利用金属材料的超塑性进行超塑成形,可以用一次成形代替多道普通的冲压成形工序,这对于加工形状复杂和大型板料零件具有突出的优越性;无模多点成形工序是用高度可调的凸模群体代替传统模具进行板料曲面成形的一种先进技术,我国已自主设计制造了具有国际领先水平的无模多点成形设备,解决了多点压机成形法, 从而可随意改变变形路径与受力状态,提高了材料的成形极限,同时利用反复成形技术可消除材料内残余应力,实现无回弹成形。
无模多点成形系统以CAD/CAM/CAE 技术为主要手段,能快速经济地实现三维曲面的自动化成形。
(2.)冲模是实现冲压生产的基本条件.在冲模的设计制造上,目前正朝着以下两方面发展:一方面,为了适应高速、自动、精密、安全等大批量现代生产的需要,冲模正向高效率、高精度、高寿命及多工位、多功能方向发展，与此相比适应的新型模具材料及其热处理技术，各种高效、精密、数控自动化的模具加工机床和检测设备以及模具CAD/CAM技术也在迅速发展；另一方面，为了适应产品更新换代和试制或小批量生产的需要，锌基合金冲模、聚氨酯橡胶冲模、薄板冲模、钢带冲模、组合冲模等各种简易冲模及其制造技术也得到了迅速发展。
精密、高效的多工位及多功能级进模和大型复杂的汽车覆盖件冲模代表了现代冲模的技术水平。
目前，50个工位以上的级进模进距精度可达到2微米，多功能级进模不仅可以完成冲压全过程，还可完成焊接、装配等工序。
我国已能自行设计制造出达到国际水平的精度达2 ~5微米，进距精度2~3微米，总寿命达1亿次。
我国主要汽车模具企业，已能生产成套轿车覆盖件模具，在设计制造方法、手段方面已基本达到了国际水平，但在制造方法手段方面已基本达到了国际水平，模具结构、功能方面也接近国际水平，但在制造质量、精度、制造周期和成本方面与国外相比还存在一定差距。
模具制造技术现代化是模具工业发展的基础。
计算机技术、信息技术、自动化技术等先进技术正在不断向传统制造技术渗透、交叉、融合形成了现代模具制造技术。
其中高速铣削加工、电火花铣削加工、慢走丝切割加工、精密磨削及抛光技术、数控测量等代表了现代冲模制造的技术水平。
高速铣削加工不但具有加工速度高以及良好的加工精度和表面质量（主轴转速一般为15000~40000r/min）,加工精度一般可达10微米，最好的表面粗糙度Ra w 1微米），而且与传统切削加工相比具有温升低（工件只升高3摄氏度）、切削力小，因而可加工热敏材料和刚性差的零件，合理选择刀具和切削用量还可实现硬材料（60HRC）加工；电火花铣削加工（又称电火花创成加工）是以高速旋转的简单管状电极作三维或二维轮廓加工（像数控铣一样），因此不再需要制造昂贵的成形电极，如日本三菱公司生产的EDSCAN8E电火花铣削加工机床，配置有电极损耗自动补偿系统、CAD/CAM 集成系统、在线自动测量系统和动态仿真系统，体现了当今电火花加工机床的技术水平；慢走丝线切割技术的发展水平已相当高，功能也相当完善，自动化程度已达到无人看管运行的程度，目前切割速度已达到300mm2/min,加工精度可达士1.5微米，表面粗糙度达Ra=01~0.2微米; 精度磨削及抛光已开始使用数控成形磨床、数控光学曲线磨床、数控连续轨迹坐标磨床及自动抛光等先进设备和技术;模具加工过程中的检测技术也取得了很大的发展,现在三坐标测量机除了能高精度地测量复杂曲面的数据外,其良好的温度补偿装置、可靠的抗振保护能力、严密的除尘措施及简单操作步骤，使得现场自动化检测成为可能。
此外，激光快速成形技术（RPM ）与树脂浇注技术在快速经济制模技术中得到了成功的应用。
利用RPM技术快速成形三维原型后，通过陶瓷精铸、电弧涂喷、消失模、熔模等技术可快速制造各种成形模。
如清华大学开发研制的“ M-RPMS-H型多功能快速原型制造系统”是我国自主知识产权的世界惟一拥有两种快速成形工艺（分层实体制造SSM 和熔融挤压成形MEM ）的系统，它基于“模块化技术集成”之概念而设计和制造，具有较好的价格性能比。
一汽模具制造公司在以CAD/CAM 加工的主模型为基础，采用瑞士汽巴精化的高强度树脂浇注成形的树脂冲模应用在国产轿车试制和小批量生产开辟了新的途径。
（3）冲压设备和冲压生产自动化方面性能良好的冲压设备是提高冲压生产技术水平的基本条件，高精度、高寿命、高效率的冲模需要高精度、高自动化的冲压设备相匹配。
为了满足大批量高速生产的需要，目前冲压设备也由单工位、单功能、低速压力机朝着多工位、多功能、高速和数控方向发展，加之机械乃至机器人的大量使用，使冲压生产效率得到大幅度提高，各式各样的冲压自动线和高速自动压力机纷纷投入使用。
