精品文档 OTN技术及华为OTN设备简介
城域波分环四环五即将进行建设，本次工程采用华为华为下一代智能光传送平台OTN设备OptiX OSN 8800和OptiX OSN 6800。本文主要对OTN技术涉及的网络结构、复用方式、帧结构、ROADM技术和OptiX OSN 8800和OptiX OSN 6800设备特点及本次工程配置主要单元盘作个简要介绍。
一、OTN技术
光传送网OTN（Optical Transport Network）是由ITU-T G.872、G.798、G.709 等建议定义的一种全新的光传送技术体制，它包括光层和电层的完整体系结构，对于各层网络都有相应的管理监控机制和网络生存性机制。OTN 的思想来源于SDH/SONET 技术体制（例如映射、复用、交叉连接、嵌入式开销、保护、FEC 等），把SDH/SONET 的可运营可管理能力应用到WDM 系统中，同时具备了SDH/SONET 灵活可靠和WDM 容量大的优势。
除了在 DWDM 网络中进一步增强对 SONET/SDH 操作、管理、维护和供应 (OAM&P) 功能的支持外，OTN核心协议ITU G.709 协议（基于 ITU G.872）主要对以下三方面进行了定义。
首先，它定义了 OTN 的光传输体系；
其次，它定义了 OTN 的开销功能以支持多波长光网络；

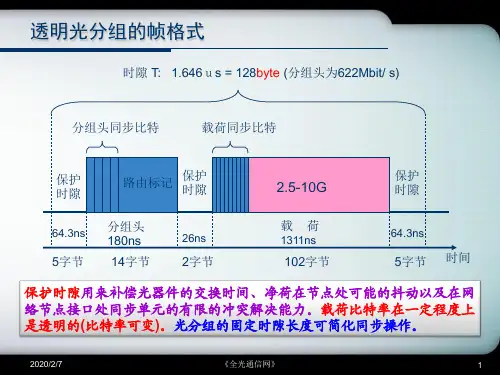

第三 ，它定义了用于映射客户端信号的 OTN 的帧结构、比特率和格式。
OTN技术是在目前全光组网的一些关键技术(如光缓存、光定时再生、光数字性能监视、波长变换等)不成熟的背景下基于现有光电技术折中提出的传送网组网技术。OTN在子网内部通过ROADM进行全光处理而在子网边界通过电交叉矩阵进行光电混合处理，但目标依然是全光组网，也可认为现在的OTN阶段是全光网络的过渡阶段。
1.OTN网络结构
通信技术 棼 Ｉ 兰苎 簿 ’ｌ与应用

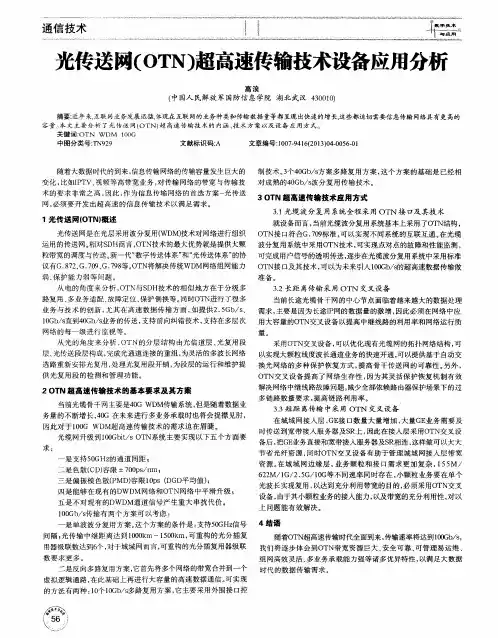

光传送网（ＯＴＮ）超高速传输技术设备应用分析
高浪 （中国人民解放军国防信息学院湖北武汉４３００１０）
摘要：近年来，互联网业务发展迅猛，体现在互联网的业务种类和传输数据量等都呈现出快速的增长，这些都迫切需要信息传输网络具有更高的 容量。本文主要分析了光传送网（ＯＴＮ）超高速传输技术的内涵、技术方案以及设备应用方式。 关键词：ＯＴＮ ＷＤＭ １００Ｇ 中图分类号：ＴＮ９２９ 文献标识码：Ａ 文章编号：１００７—９４１６（２０１３）０４—００５６一Ｏｌ
随着大数据时代的到来，信息传输网络的传输容量发生巨大的
变化，比如ＩＰＴＶ、视频等高带宽业务，对传输网络的带宽与传输技
术的要求非常之高，因此，作为信息传输网络的首选方案一光传送
网，必须要开发出超高速的信息传输技术以满足需求。
１光传送网ｌ０ＴＮｌ概述
光传送网是在光层采用波分复用（ＷＤＭ）技术对网络进行组织
运用的传送网。相对ＳＤＨ而言，ＯＴＮ技术的最大优势就是提供大颗
粒带宽的调度与传送。新一代“数字传送体系”和“光传送体系”的协
议有Ｇ．８７２、Ｇ．７０９、Ｇ．７９８等。ＯＴＮ将解决传统ＷＤＭ网络组网能力
弱、保护能力弱等问题。
从电的角度来分析，ＯＴＮ与ＳＤＨ技术的相似地方在于分级多
路复用、多业务适配、故障定位、保护倒换等。同时ＯＴＮ进行了很多
业务与技术的创新，尤其在高速数据传输方面，如提供２．５Ｇｂ／ｓ、
ｌ０Ｇｂ／ｓ直到４０Ｇｂ／ｓ业务的传送，支持前向纠错技术，支持在多层次
网络的每一级进行监视等。
从光的角度来分析，ＯＴＮ的分层结构由光信道层、光复用段
层、光传送段层构成，完成光通道连接的重组，为灵活的多波长网络
选路重新安排光复用，处理光复用段开销，为段层的运行和维护提
供光复用段的检测和管理功能。
２ ＯＴＮ超高速传输技术的基本要求及其方案
当前光缆骨干网主要是４０Ｇ ＷＤＭ传输系统，但是随着数据业

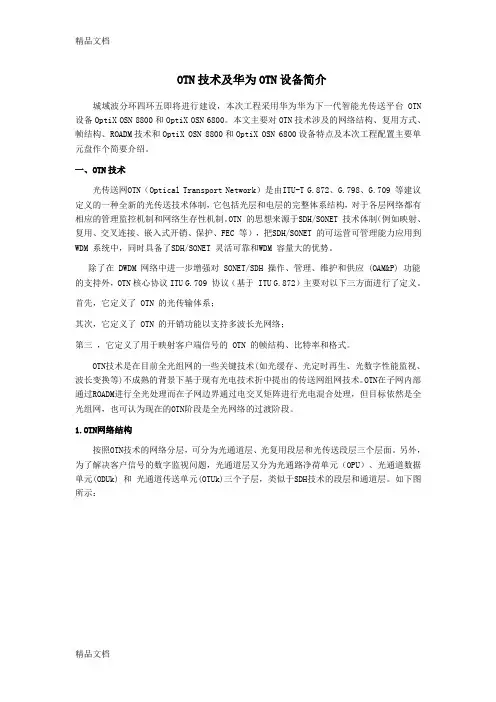

OTN技术及华为OTN设备简介
城域波分环四环五即将进行建设，本次工程采用华为华为下一代智能光传送平台OTN设备OptiX OSN 8800和OptiX OSN 6800。本文主要对OTN技术涉及的网络结构、复用方式、帧结构、ROADM技术和OptiX OSN 8800和OptiX OSN 6800设备特点及本次工程配置主要单元盘作个简要介绍。
一、OTN技术
光传送网OTN（Optical Transport Network）是由ITU-T G.872、G.798、G.709
等建议定义的一种全新的光传送技术体制，它包括光层和电层的完整体系结构，对于各层网络都有相应的管理监控机制和网络生存性机制。OTN 的思想来源于SDH/SONET 技术体制（例如映射、复用、交叉连接、嵌入式开销、保护、FEC 等），把SDH/SONET 的可运营可管理能力应用到WDM 系统中，同时具备了SDH/SONET 灵活可靠和WDM 容量大的优势。
除了在 DWDM 网络中进一步增强对 SONET/SDH 操作、管理、维护和供应 (OAM&P)
功能的支持外，OTN核心协议ITU G.709 协议（基于 ITU G.872）主要对以下三方面进行了定义。
首先，它定义了 OTN 的光传输体系；
其次，它定义了 OTN 的开销功能以支持多波长光网络；
第三 ，它定义了用于映射客户端信号的 OTN 的帧结构、比特率和格式。
OTN技术是在目前全光组网的一些关键技术(如光缓存、光定时再生、光数字性能监视、波长变换等)不成熟的背景下基于现有光电技术折中提出的传送网组网技术。OTN在子网内部通过ROADM进行全光处理而在子网边界通过电交叉矩阵进行光电混合处理，但目标依然是全光组网，也可认为现在的OTN阶段是全光网络的过渡阶段。
1.OTN网络结构
按照OTN技术的网络分层，可分为光通道层、光复用段层和光传送段层三个层面。另外，为了解决客户信号的数字监视问题，光通道层又分为光通路净荷单元（OPU）、光通道数据单元(ODUk) 和 光通道传送单元(OTUk)三个子层，类似于SDH技术的段层和通道层。如下图所示：
