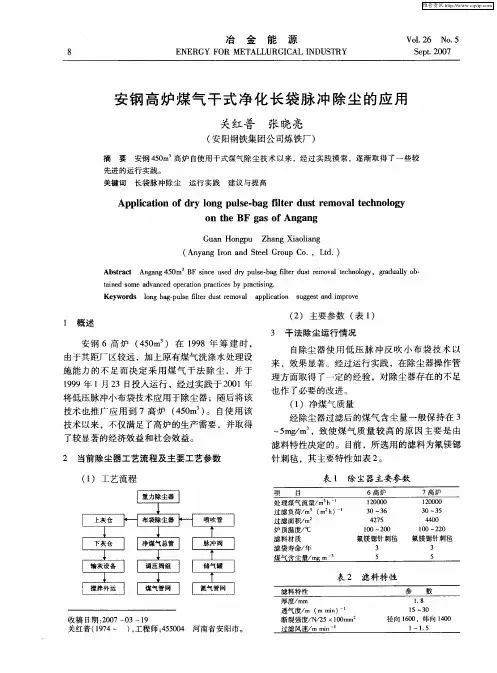

８ 冶金能源
ＥＮＥＲＧＹ ＦＯＲ ＭＥＴＡＬＬＵＲＧＩＣＡＬ ＩＮＤＵＳＴＲＹ Ｖｏ１．２６ Ｎｏ．５ Ｓｅｐｔ．２００７
安钢高炉煤气干式净化长袋脉冲除尘的应用
关红普张晓亮
（安阳钢铁集团公司炼铁厂）
摘要安钢４５０ｍ 高炉自使用于式煤气除尘技术以来，经过实践摸索，逐渐取得了一些较 先进的运行实践。 关键词长袋脉冲除尘运行实践建议与提高
Ａｐｐｌｉｃａｔｉｏｎ ｏｆ ｄｒｙ ｌｏｎｇ ｐｕｌｓｅ－ｂａｇ ｆｉｌｔｅｒ ｄｕｓｔ ｒｅｍｏｖａｌ ｔｅｃｈｎｏｌｏｇｙ
ｏｎ ｔｈｅ ＢＦ ｇａｓ ｏｆ Ａｎｇａｎｇ
Ｇｕａｎ Ｈｏｎｇｐｕ Ｚｈａｎｇ Ｘｉａｏｌｉａｎｇ
（Ａｎｙａｎｇ Ｉｒｏｎ ａｎｄ Ｓｔｅｅｌ Ｇｒｏｕｐ Ｃｏ．，Ｌｔｄ．）
Ａｂｓｔｒａｃｔ Ａｎｇａｎｇ ４５０ｍ ＢＦ ｓｉｎｃｅ ｕｓｅｄ ｄｒｙ ｐｕｌｓｅ—ｂａｇ ｆｉｌｔｅｒ ｄｕｓｔ ｒｅｍｏｖａｌ ｔｅｃｈｎｏｌｏｇｙ．ｇｒａｄｕａｌｌｙ ｏｂ—
ｔａｉｎｅｄ ｓｏｍｅ ａｄｖａｎｃｅｄ ｏｐｅｒａｔｉｏｎ ｐｒａｃｔｉｃｅｓ ｂｙ ｐｒａｃｔｉｓｉｎｇ． Ｋｅｙｗｏｒｄｓ ｌｏｎｇ ｂａｇ—ｐｕｌｓｅ ｆｉｌｔｅｒ ｄｕｓｔ ｒｅｍｏｖａｌ ａｐｐｌｉｃａｔｉｏｎ ｓｕｇｇｅｓｔ ａｎｄ ｉｍｐｒｏｖｅ
ｌ概述 （２）主要参数（表１）
３干法除尘运行情况 安钢６高炉（４５０ｍ ）在１９９８年筹建时，
由于其距厂区较远，加上原有煤气洗涤水处理设
施能力的不足而决定采用煤气干法除尘，并于
１９９９年１月２３ Ｅｔ投入运行，经过实践于２００１年
将低压脉冲小布袋技术应用于除尘器；随后将该
技术也推广应用到７高炉（４５０ｍ ）。自使用该
技术以来，不仅满足了高炉的生产需要，并取得
了较显著的经济效益和社会效益。
２ 当前除尘器工艺流程及主要工艺参数
（１）工艺流程
收稿日期：２００７—０３—１９ 关红普（１９７４一 ），工程师；４５５００４河南省安阳市。 自除尘器使用低压脉冲反吹小布袋技术以
江苏沙钢高炉煤气干法除尘器及除尘工艺系统设计方案
江苏沙钢380m3高炉煤气干法除尘器及除尘工艺系统设计方案
作者：耿存友
前言
高炉煤气净化分为湿法除尘和干法除尘俩类，根据我国的能源和环保政策，干法除尘属于环保节能项目，位于国家钢铁行业当前首要推广的“三干壹电”（高炉煤气干法除尘、转炉煤气干法除尘、干熄焦和高炉煤气余压发电）之首。干法布袋除尘代替湿法除尘将是壹大趋势。因此，我们在引进和吸收国内外各家先进技术的基础上，经过多年大量分析和研究设计出壹套高效经济、安全可靠、实用方便的高炉煤气干法布袋除尘工艺系统及高炉煤气干法布袋除尘器，且于2003年在江苏沙钢三座380m3高炉上得到了应用和验证，目前，整个系统运行状况良好，操作简单，维护方便。以下着重介绍此高炉煤气除尘器及除尘工艺系统设计方案。
1。工艺系统组成及工作原理
1.1 工艺系统组成及工艺流程（见图壹）
江苏沙钢三座380m3高炉高炉煤气干法布袋除尘工艺系统组成分为：高炉煤气干法布
袋除尘系统和高炉煤气干法布袋除尘系统支架平台（见图二，此图为其中俩座高炉煤气除尘系统平台第三座平台为后期设计且列连在这个平台之上）俩部份。
工艺系统工艺流程图壹 荒煤气总管
液动式盲板阀
九个并联筒式除尘器箱体
净煤气出气总干管 气动式密封蝶阀
灰仓
江苏沙钢380m3高炉煤气除尘工艺系统图二 1.1.1高炉煤气干法布袋除尘系统主要由：荒煤气进气总干管路系统（主要由总干管和膨胀节组成）、九个进气支管路系统（主要由进气支管、液动式盲板阀、气动式密封蝶阀等组成）、九个筒式除尘器箱体（主要由净煤气室、荒煤气室、本体锥形灰斗、中间卸灰球阀、中间灰斗、卸灰球阀、星型卸料器、布袋脉冲喷吹装置、灰斗脉冲清堵装置、安全防爆装置、人孔检修装置等组成），九个出气支管路系统（主要由出气支管、液动式盲板阀、气动式密封蝶阀等组成）、净煤气出气总干管路系统（主要由总干管和膨胀节组成）、输灰系统（由链运机组成）、安全放散管路系统、蒸汽旁管加热及保温系统、氮气管路系统、液压管网系统（由液压站、管网及各式阀组成，为各液动阀门提供动力、各液脂润滑点提供润滑脂）、料位监测系统、温度监测系统、差压监测系统、出气总干管煤气流量、含量监测系统、环境煤气浓度监测报警系统、电气、仪表及自动化控制系统.

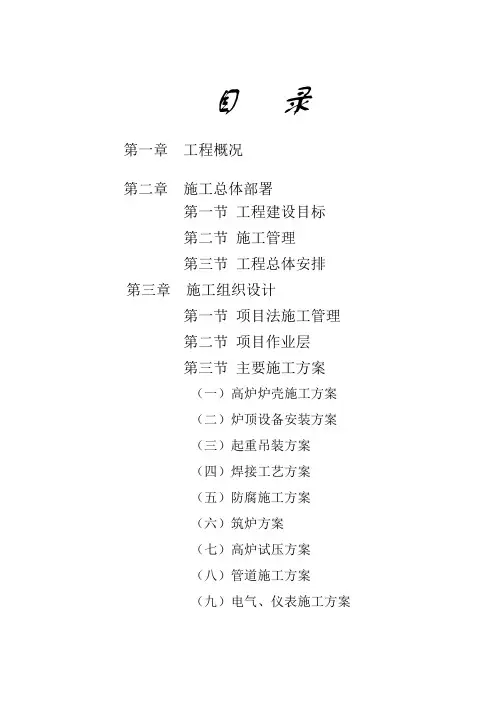

目 录
第一章 工程概况
第二章 施工总体部署
第一节 工程建设目标
第二节 施工管理
第三节 工程总体安排
第三章 施工组织设计
第一节 项目法施工管理
第二节 项目作业层
第三节 主要施工方案
（一）高炉炉壳施工方案
（二）炉顶设备安装方案
（三）起重吊装方案
（四）焊接工艺方案
（五）防腐施工方案
（六）筑炉方案
（七）高炉试压方案
（八）管道施工方案
（九）电气、仪表施工方案
云南建工安装股份有限公司
第四节 网络计划
（一）编制依据和原则
（二）网络计划保证措施
第五节 各种资源需用计划
（一）劳动力计划
（二）主要施工机具需用计划
（三）施工用电用水计划
第六节 施工总平面布置
第四章 工程质量管理
第一节 质量方针与质量目标
第二节 质量保证措施
第三节 质量管理制度
第四节 工程施工及验收规范和工程质
量评定标准
第五章 施工安全管理
第一节 安全生产保证措施
第二节 创建文明施工现场措施
云南建工安装股份有限公司
第一章 工程概况
一、 工程施工环境
该工程地处蒙自县距县城15公里的个旧市高压电瓷厂旁，施工现场三通一平已具备。当地气候较热，一期逢雨季施工。
二、 工程简介
1、所建工程属新建两套炼铁及相应配套设施，分两期建成（一期建成投产接着二期开建）。本公司承接的主要有450m3高炉本体及本体钢架、上料系统、重力除尘、布袋除尘及相应电仪、设备、管道工程等。
2．建设工期：2004年11月8日出铁。
三、 工程特点
1、该工程工期紧张，施工周期仅6个月。工程量大。
2、施工场现场属膨胀土质，逢雨季施工，给施工现场运带来很多困难。
3、与土建交叉和相对交叉导致工期向后压缩。
高炉煤气干法除尘过滤风速的选择
工程与技术2009年第1期
高炉煤气干法除尘过滤风速的选择
高鲁平
(北京首钢国际工程技术有限公司炼铁设计室,北京100043)
,摘要对高炉煤气干法除尘滤速选择进行了论述,分析了国,内外滤速选择的不同,以及各自的优
缺点.虽然目前已经实现了"全干法"除尘,但是过低的滤速也需要改进.探讨了滤速选择的原则和今后
改进的方向.
关键词高炉煤气干法除尘过滤风速
SelectionofVelocityforFilteringofBFGasDryDedusting
GaoLuping
(BSIETIronmakingTechnologySection.Beijing100043)
AbstractDescribestheselectionoffilteringspeedofBFgasdrydedusting,analysesthedifferences
betweenselectionsoffilteringspeedbyChineseandotherpeopleandtheiradvantagesanddisadvantages.
Althoughthe"completedry"dedustinghasbeenreNized,over—lowfilteringspeedhastobeimproved.
Thispaperprobesintotheprincipleforselectionoffilteringandthedirectionofimprovement.
KeywordsBF;gas;drydedusting;filteringspeed
1前言
高炉煤气干法袋式除尘过滤风速(简称滤
速,以下同)是设计和操作的一个重要参数,它决
定了干法除尘设备能力是否适当以及生产能否
顺利运行.干法除尘的过滤面积和箱体个数都应
当由煤气发生量和所选择的过滤风速计算决定,
