风荷载计算
4.2风荷载
当空气的流动受到建筑物的阻碍时，会在建筑物表面形成压力或吸力，这些压力或吸力即为建筑物所受的风荷载。
4.2.1单位面积上的风荷载标准值
建筑结构所受风荷载的大小与建筑地点的地貌、离地面或海平面高度、风的性质、风速、风向以及高层建筑结构自振特性、体型、平面尺寸、表面状况等因素有关。
垂直作用于建筑物表面单位面积上的风荷载标准值按下式计算：式中：
1.基本风压值Wo
按当地空旷平坦地面上10米高度处10分钟平均的风速观测数据，经概率统计得出50年一遇的大值确定的风速V0(m/s)按公式确定。但不得小于0.3kN/m2。
对于特别重要或对风荷载比较敏感的高层建筑，基本风压采用100年重现期的风压值；对风荷载是否敏感，主要与高层建筑的自振特性有关，目前还没有实用的标准。一般当房屋高度大于60米时，采用100一遇的风压。
《建筑结构荷载规范》（GB50009－2001）给出全国各个地方的设计基本风压。
2.风压高度变化系数μz
《荷载规范》把地面粗糙度分为A、B、C、D四类。
A类：指近海海面、海岸、湖岸、海岛及沙漠地区；
B类：指田野、乡村、丛林、丘陵及房屋比较稀疏的城镇及城市郊区；
C类：指有密集建筑群的城市市区；
D类：指有密集建筑群且房屋较高的城市市区；
计算公式
A类地区=1.379(z/10)0.24
B类地区= (z/10)0.32
C类地区=0.616(z/10)0.44
D类地区=0.318(z/10)0.6
位于山峰和山坡地的高层建筑，其风压高度系数还要进行修正，可查阅《荷载规范》。
3.风载体型系数μs
风荷载体型系数是指建筑物表面实际风压与基本风压的比值，它表示不同体型建筑物表面风力的大小。一般取决于建筑建筑物的平面形状等。
计算主体结构的风荷载效应时风荷载体型系数可按书中P57表4.2－2确定各个表面的风载体型数或由风洞试验确定。几种常用结构形式的风载体型系数如下图
注：“＋”代表压力；“－”代表拉力。
4.风振系数βz
风振系数βz反映了风荷载的动力作用，它取决于建筑物的高宽比、基本自振周期及地面粗糙度、基本风压。《荷载规范》规定对于基本自振周期大于0.25s的工程结构，如房屋、屋盖及各种高耸结构，以及对于高度大于30m且高宽比大于1.5的高柔房屋，均应考虑风压脉动对结构发生顺风向风振的影响。其中风振系数βz可按下式计算:
（－2）
式中:ψz——基本振型z高度处的振型系数，当高度和质量沿高度分布均匀时，可以近似用z/H代替型系数；
ζ——脉动增大系数，查表时需要参数ω0T2，其中ω0为基本风压值，T为结
基本周期，可用近似方法计算；
υ——脉动影响系数，
μz——风压高度变化系数，
脉动增大系数ξ
ω0T1(kNs/m) 0.01 0.02 0.04 0.06 0.08 0.10 0.20 0.40 0.60
钢结构 1.47 1.57 1.69 1.77 1.83 1.88 2.04 2.24 2.36
有填充墙的房屋钢结构1.26 1.32 1.39 1.44 1.47 1.50 1.61 1.73 1.81
混凝土及砌体结构 1.11 1.14 1.17 1.19 1.21 1.23 1.28 1.34 1.38
ω0T1(kNs/m) 0.80 1.00 2.00 4.00 6.00 8.00 10.00 20.00 30.00
钢结构 2.46 2.53 2.80 3.09 3.28 3.42 3.54 3.91 4.14
有填充墙的房屋钢结构 1.88 1.93 2.10 2.30 2.43 2.52 2.60 2.85 3.01
混凝土及砌体结构 1.42 1.44 1.54 1.65 1.72 1.7 1.82 1.96 2.06
注：计算ω0T1时，对地面粗糙度B类地区可直接代入基本风压，而对A类、C类和D类地区应按当地的本风压分别乘以1.38、O.62和0.32后代入。
根据我国的实测数据进行计算，再结合我国的工程设计经验加以修正而确定的c值列于表
C 0.48 0.49 0.49 0.48 0.46 0.43 0.43 0.41
D 0.43 0.46 0.49 0.49 0.48 0.47 0.46 0.45
5.0 A 0.52 0.53 0.51 0.49 0.46 0.44 0.42 0.39
B 0.50 0.53 0.52 0.50 0.48 0.45 0.44 0.42
C 0.47 0.50 0.52 0.52 0.50 0.48 0.47 0.45
D 0.43 0.48 0.52 0.53 0.53 0.52 0.51 0.50
8.0 A 0.53 0.54 0.53 0.51 0.48 0.46 0.43 0.42
B 0.51 0.53 0.54 0.52 0.50 0.49 0.46 0.44
C 0.48 0.51 0.54 0.53 0.52 0.52 0.50 0.48
D 0.43 0.48 0.54 0.53 0.55 0.55 0.54 0.53
4.2.2总体风荷载
1.总体风荷载
设计时，使用总风荷载计算风荷载作用下结构的内力及位移。总风荷载为建筑物各个表面承受风力的合力，是沿建筑物高度变化的线荷载。通常，按x、y两个互相垂直的方向分别计算总风荷载。按下计算z高度处的总风荷载标准
值:（4.2 3）
式中:n——建筑外围表面数；
Bi——第i个表面的宽度；
——第i个表面的风载体型系数；
——第i个表面法线与总风荷载作用方向的夹角如图4.2－5
等效静力风荷载的物理意义 从风洞试验获取屋面风荷载气动力信息，到得到结构的风振响应整个过程来看，计算过程中涉及到风洞试验和随机振动分析等复杂过程，不易为工程设计人员所掌握，因此迫切需要研究简便的建筑结构抗风设计方法。 等效静力风荷载理论 就是在这一背景下提出的。其基本思想是将脉动风的 动力效应以其等效的静力形式表达出来，从而将复杂的动力分析问题转化为易于被设计人员所接受的静力分析问题。等效静力风荷载是联系风工程研究和结构设计的纽带[3] ，是结构抗风设计理论的 核心内容，近年来一直是结构风工程师研究的热点之一。 等效静力风荷载的物理意义可以用单自由度体系的简谐振动来说明 [45, 108] 。 k c P(t) x(t) 图1.3 气动力作用下的单自由度体系 对如图1.3的单自由度体系，在气动力 P t 作用下的振动方程为： mx cx kx P t (1.4.1) 考虑粘滞阻尼系统，则振动方程可简化为： 2 00 2 22P t x f x f x m (1.4.2) 式中 12 f k m 为该系统的自振频率， 2c km 为振动系统的临界阻尼比。 假设气动力为频率为 f 的简谐荷载，即 20i ft P t F e ，那么其稳态响应为： 202 00 1 2i ft F k x t e f f i f f (1.4.3) 进一步化简有： 2 i ft x t Ae (1.4.4) 其中 02 2 2 1 2F k A f f f f ， 2 2arctan 1 f f f f ， A 为振幅， 为气动力和 位移响应之间的相位角。 现在假设该系统在某静力 F 作用下产生幅值为A 的静力响应，那么该静力应该为：

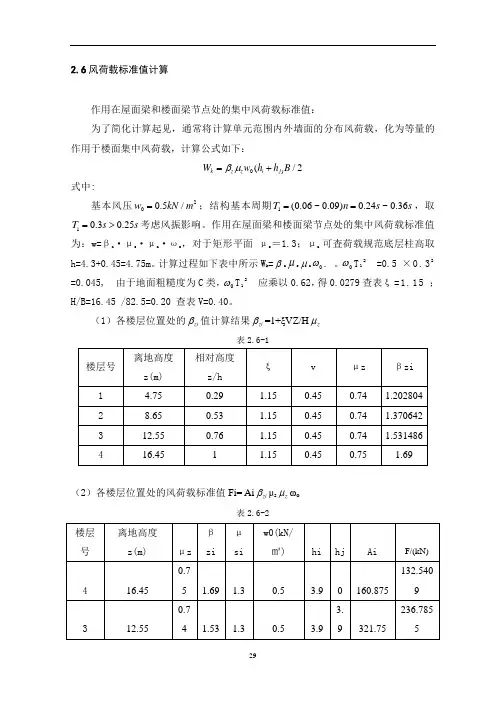

2.6风荷载标准值计算 作用在屋面梁和楼面梁节点处的集中风荷载标准值： 为了简化计算起见，通常将计算单元范围内外墙面的分布风荷载，化为等量的作用于楼面集中风荷载，计算公式如下： 0)(/2k z z i j W w h h B βμ=+ 式中: 基本风压200.5/kN m w =；结构基本周期1(0.06~0.09)0.24~0.36n s s T ==，取 10.30.25s s T =>考虑风振影响。作用在屋面梁和楼面梁节点处的集中风荷载标准值 为：w=βz ·μs ·μz ·ωo ，对于矩形平面μs ＝1.3；μz 可査荷载规范底层柱高取h=4.3+0.45=4.75m 。计算过程如下表中所示W k =β z μ s μz 0ω. 。0ωT 12 =0.5 ×0.32 =0.045, 由于地面粗糙度为C 类，0ωT 12 应乘以0.62，得0.0279查表ξ=1.15 ；H/B=16.45 /82.5=0.20 查表V=0.40。 （1）各楼层位置处的zi β值计算结果zi β=1+ξVZ/H z μ 表2.6-1 （2）各楼层位置处的风荷载标准值Fi= Ai zi βμs z μωo 表2.6-2
