按老版本规范风荷载标准值计算方法： 1.1 风荷载标准值的计算方法

幕墙属于外围护构件， 按建筑结构荷载规范 （GB50009-2001 2006 年版）计算： W k=β gzμ Z μ SIw） ……7.1.1-2[GB50009-2001 2006 年版] 上式中： W k：作用在幕墙上的风荷载标准值（MPa）;

Z ：计算点标高： 15.6m；

μ S1：局部风压体型系数;

按《建筑结构荷载规范》GB50009-2001（2006年版）第7.3.3条：验算围护 构件及其连接的强度时，可按下列规定采用局部风压体型系数 μ S1： 一、外表面 1. 正压区

2. 负压区

- 对墙面，

- 对墙角边，

二、内表面 对封闭式建筑物，按表面风压的正负情况取 -0.2 或 0.2。 本计算点为大面位置。 按JGJ102-2003第5.3.2条文说明：风荷载在建筑物表面分布是不均匀的， 在檐口附近、边角部位较大。 根据风洞试验结果和国外的有关资料， 在上述区域 风吸力系数可取 -1.8 ，其余墙面可考虑 -1.0 ，由于围护结构有开启的可能， 所以 还应考虑室内压 -0.2 。

β gZ=K(1+2μ f)

其中 K 为地面粗糙度调整系数， μ f 为脉动系数

A 类场地： β gZ=0.92 × (1+2 μ f) 其中：

μ f=0.387×(Z∕10) -0.12

B 类场地： β gZ=0.89×(1+2μ f) 其中：

μ

f=0.5(Z∕10) -0.16

C 类场地： β gZ=0.85×(1+2μ f) 其中：

μ

f=0.734(Z∕10) -0.22

D 类场地： β gZ=0.80×(1+2μ f) 其中：

μ

f=1.2248(Z∕10) -0.3

类场地： 类场地： 类场地： 对于 B 类地形， μ z=1.000× (Z∕10)

0.24 μ Z=1.379× (Z∕10) 0.24

当 Z>300m时，取 Z=300m 当 Z<5m时，取 Z=5m 0.32 μ Z=(Z∕10)

0.32

当 Z>350m时，取 Z=350m 当 Z<10πi时，取 Z=10m 0.44 μ Z=0.616× (Z∕10) 0.44

当 Z>400m时，取 Z=400m 当 Z<15πi时，取 Z=15m μ Z=0.318× (Z∕10) 0.60

当 Z>450m时，取 Z=450m 当 Z<30πi时，取 Z=30m 15.6m高度处风压高度变化系数：

0.32=1.1529

按表 7.3.1 采用； 取-1.0 取-1.8

β gz：瞬时风压的阵风系数；

根据不同场地类型，按以下公式计算（高度不足5m按5m计算）:

对于B类地形，15.6m高度处瞬时风压的阵风系数: β gz=0.89 × (1+2 × (0.5(Z∕10) -0'1δ ))=1.7189

μ Z:风压咼度变化系数； 根据不同场地类

型 , 按以下公式计算： 类场地： 对无开启的结构，《建筑结构荷载规范》 条文说明第 7.3.3 条指出“对封闭建筑物， 考虑到建筑物内实际存在的个别洞口和缝隙， 以及机械 通风等因素，室内可能存在正负不同的气压， 参照国外规范，大多取± (0.2-0.25) 的压力系数，现取± 0.2 ”。即不论有无开启扇， 均要考虑内表面的局部体型系数。 另注：上述的局部体型系数 μs1(1) 是适用于围护构件的从属面积 A 小于或等 于ιm的情况，当围护构件的从属面积A大于或等于ιom时，局部风压体型系数 μ Si(IO)可乘以折减系数0.8，当构件的从属面积小于10∩2而大于1∩2时，局部风 压体型系数 μ s1(A) 可按面积的对数线性插值，即： μ S1(A)= μ S1(1)+[ μ S1(10)- μ S1( 1 )]logA

在上式中： 当 A≥ iom 时，取 A=10r⅜ 当 A≤ 1∩2 时，取 A=Irh; μ S1(10)=0.8 μ S1(1)

W o:基本风压值(MPa),根据现行VV建筑结构荷载规范>>GB50009-2001附表 D.4(全国基本

风压分布图)中数值采用，但不小于0.3KN∕mf,按重现期50年，天 津地区取 0.0005MPa;

1.2 计算支撑结构时的风荷载标准值

计算支撑结构时的构件从属面积: 2 A=1.2 ×4=4.8m2

LogA=0.681

μ S1(A)= μ S1(1)+[ μ S1(10)- μ S1( 1 )]logA

=0.864 μ S1=0.864+0.2

=1.064

W k=βgz μ z μ S1W0

=1.7189 ×1.1529×1.064×0.0005

=0.001054MPa

1.3 计算面板材料时的风荷载标准值

计算面板材料时的构件从属面积: A=1.2 ×1.1=1.32m2

LogA=0.121 μ S1(A)= μ S1(1)+[ μ S1(10)- μ S1( 1 )]logA

=0.976 μ S1=0.976+0.2

=1.176

W k=βgz μ z μ S1W0

=1.7189 ×1.1529×1.176×0.0005

=0.001165MPa 按新版本规范风荷载标准值计算方法： 2.1 风荷载标准值的计算方法

幕墙属于外围护构件，按《建筑结构荷载规范》 (GB50009-2012) 计算： W k= β gz μ si μ ZWb ... 8.1.1-2[GB50009-2012] 上式中： W k：作用在幕墙上的风荷载标准值(MPa);

z ：计算点标高： 11.7m；

β gz：高度Z处的阵风系数；

根据不同场地类型 , 按以下公式计算： β gz=1+2gIi0(z/10) -α ……条文说明部分 861[GB50009-2012]

其中 A、B、C、D 四类地貌类别截断高度分别为： 5m、10m、15m、30m； A 、B、C、D 四类地貌类别梯度高度分别为： 300m、350m、450m、550m；

也就是： 对A类场地：当z>300m时，取z=300m当z<5m时，取z=5m 对B类场地：当z>350m时，取z=350m 当z<10m时，取z=10m; 对C类场地：当z>450m时，取

z=450m 当z<15m时，取z=15m;

对D类场地：当z>550m时，取z=550m当z<30m时，取z=30m g ：峰值因子，取 2.5；

I 10： 10m高名义湍流度，对应A、B、C D地面粗糙度，可分别取0.12、0.14、 0.23 和

0.39；

α :地面粗糙度指数，对应 A B C D地面粗糙度，可分别取0.12、0.15、 0.22 和

0.30；

对于B类地形，11.7m高度处的阵风系数为： -0.15 β gz=1+2× 2.5 × 0.14 × (11.7/10) =1.6837

μ Z:风压咼度变化系数；

根据不同场地类型 , 按《建筑结构荷载规范》条文说明部分 8.2.1 提供的公

A μ z =1.284 ×

(z/10) μ ZB=1.000 × (z/10) μ

ZC=0.544 × (z/10) μ ZD=0.262 × (z/10)

公式中的截断高度和梯度高度与计算阵风系数时相同，也就是： 对A类场地：当z>300m时，取z=300m当z<5m时，取z=5m 对B类场地：当z>350m时，取z=350m 当z<10m时，取z=10m; 对C类场地：当z>450m时，取z=450m 当z<15m时，取z=15m; 对D类场地：当z>550m时，取z=550m当z<30m时，取z=30m; 对于B类地形，11.7m高度处风压高度变化系数： μ z=1.000× (11.7/10) 0.30=1.0482

μ s1：局部风压体型系数；

式计算： A 类场地

B 类场地

C 类场地

D 类场地

0.24 0.30 0.44 0.60

合集下载

作用在柱顶的集中风荷载设计值计算公式

作用在柱顶的集中风荷载设计值计算公式

作用在柱顶的集中风荷载设计值计算公式篇一：在结构设计中，柱子是承受垂直荷载的重要构件之一。

当柱子受到集中风荷载时，需要计算出其设计值，以确保柱子的安全性和稳定性。

集中风荷载是指风力作用在柱子顶部的集中力，其大小取决于风速、气压和柱子的几何形状。

为了计算集中风荷载设计值，可以采用以下公式：F = 0.5 * ρ * A * V其中，F是风荷载设计值，ρ是空气密度，A是柱子顶部的投影面积，V是风速。

在实际计算中，空气密度可以根据气温、气压等参数来确定。

投影面积通常是柱子顶部平面的面积，可以根据柱子的几何形状来计算。

风速可以根据气象数据或者风洞实验来获取。

除了计算集中风荷载设计值外，还需要考虑柱子的抗风设计。

在结构设计中，通常会采用一些安全系数来考虑不确定性因素，以确保结构的安全性。

此外，柱子的材料和构造形式也会对风荷载的承载能力产生影响。

因此，在进行柱子设计时，还需要考虑材料的强度和刚度，以及柱子的几何形状和支撑方式等因素。

总结起来，计算柱顶的集中风荷载设计值是结构设计中的重要环节。

通过合理的公式和参数选择，可以确保柱子在风力作用下的安全性和稳定性。

同时，还需要考虑材料的性能和结构的构造形式，以综合考虑柱子的抗风能力。

篇二：柱顶的集中风荷载设计值是指在柱顶处由于风力引起的荷载，它是结构设计中必须考虑的重要因素之一。

为了确保结构的安全性，需要进行合理的设计计算。

一般来说，柱顶的集中风荷载设计值可通过以下公式进行计算：F = Cd * A * q其中，F表示柱顶的集中风荷载设计值，Cd是风荷载系数，A是柱顶的投影面积，q是风压力。

风荷载系数Cd与结构的形状、高度、地理位置等因素有关，在国家相关标准中有详细的规定。

根据具体形状和高度，可以查表得到相应的风荷载系数Cd的数值。

柱顶的投影面积A是指柱顶在水平方向上的投影面积，一般可根据柱子的几何形状来计算。

风压力q是指单位面积上的风荷载，其计算公式为：q = 0.5 * ρ * V^2其中，ρ是空气密度，V是风速。

计算风荷载标准值Wk[2]

计算风荷载标准值Wk[2]

计算风荷载标准值Wk=βzμsμz w0
式中：Wk——风载荷标准值（KN/m2）;
βz ——高度z处的风振系数；鉴于在田野树丛中，此值取1.0；
μs——风载荷体型系数；鉴于在田野树丛中，此值取1.0；
μz ————风压高度变化系数；鉴于在田野树丛中，此值取1.0；
w0 ————基本风压（KN/m2）；查北京市50年不遇大风（大于8级）的气象和最大风速资料，风载荷值取0.45 KN/m2 ；
为便于简化计算，将杀虫灯分为4个部分，即太阳能板、杀虫灯、灯杆和基础。

其中太阳能板、杀虫灯、灯杆为承风部位，基础为平衡部分。

1.太阳能板：承风面积S1=0.81m*0.51m*COS40º=0.316m2;
承风阻力P1=0.316m2*0.45 KN/m2 =0.14212KN；
倾翻力矩M1=H1P1=2.65m*0.1422KN=0.37712KN.m；
同理可算：2.杀虫灯部位M2= H2P2=2.2m*0.036KN=0.08KN.m ;
3.灯杆部位M3= H3P3=1.0m*0.144KN=0.144KN.m ;
综上所述，50年不遇的大风产生最大的倾翻力矩为
∑M=M1+M2+M3=0.6 KN.m ;
而杀虫灯底盘用3-M12地脚螺栓固定在混凝土基础上。

混凝土基础的几何尺寸为0.53m*0.53m，高0.6m；混凝土的密度为1.8-2.45；（式中取2.1）即混凝土基础的重量为G=3.54KN；其倾翻阻力矩为
M阻=G*B/2=3.54KN*0.265m=0.938KN.m
经计算，M阻>∑M，故满足要求。

即该基础能够在50年不遇的强风时，不倾翻。

风荷载计算解析

风荷载计算解析

4.2风荷载当空气的流动受到建筑物的阻碍时，会在建筑物表面形成压力或吸力，这些压力或吸力即为建筑物受的风荷载。

4.2.1单位面积上的风荷载标准值建筑结构所受风荷载的大小与建筑地点的地貌、离地面或海平面高度、风的性质、风速、风向以及层建筑结构自振特性、体型、平面尺寸、表面状况等因素有关。

垂直作用于建筑物表面单位面积上的风荷载标准值按下式计算：式中：1.基本风压值Wo按当地空旷平坦地面上10米高度处10分钟平均的风速观测数据，经概率统计得出50年一遇的最值确定的风速V0(m/s)按公式确定。

但不得小于0.3kN/m2。

对于特别重要或对风荷载比较敏感的高层建筑，基本风压采用100年重现期的风压值；对风荷载是否敏感，要与高层建筑的自振特性有关，目前还没有实用的标准。

一般当房屋高度大于60米时，采用100年一遇的压。

《建筑结构荷载规范》（GB50009－2001）给出全国各个地方的设计基本风压。

2.风压高度变化系数μz《荷载规范》把地面粗糙度分为A、B、C、D四类。

A类：指近海海面、海岸、湖岸、海岛及沙漠地区；B类：指田野、乡村、丛林、丘陵及房屋比较稀疏的城镇及城市郊区；C类：指有密集建筑群的城市市区；D类：指有密集建筑群且房屋较高的城市市区；风荷载高度变化系数μz计算公式A类地区=1.379(z/10)0.24B类地区= (z/10)0.32C类地区=0.616(z/10)0.44D类地区=0.318(z/10)0.6位于山峰和山坡地的高层建筑，其风压高度系数还要进行修正，可查阅《荷载规范》。

3.风载体型系数μs风荷载体型系数是指建筑物表面实际风压与基本风压的比值，它表示不同体型建筑物表面风力的大小。

一般取决于建筑建筑物的平面形状等。

计算主体结构的风荷载效应时风荷载体型系数可按书中P57表4.2－2确定各个表面的风载体型系或由风洞试验确定。

几种常用结构形式的风载体型系数如下图注：“＋”代表压力；“－”代表拉力。

一般情况下的风荷载计算

一般情况下的风荷载计算

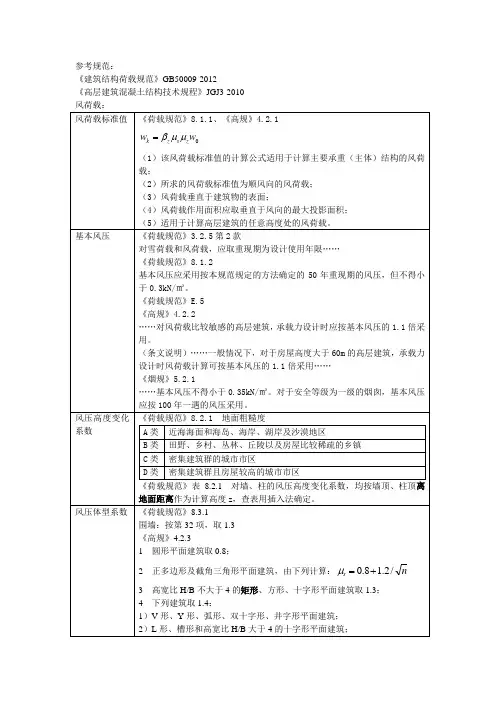

参考规范：《建筑结构荷载规范》GB50009-2012《高层建筑混凝土结构技术规程》JGJ3-2010风荷载： 风荷载标准值 《荷载规范》8.1.1、《高规》4.2.10w w z s z k μμβ=（1）该风荷载标准值的计算公式适用于计算主要承重（主体）结构的风荷载；（2）所求的风荷载标准值为顺风向的风荷载；（3）风荷载垂直于建筑物的表面；（4）风荷载作用面积应取垂直于风向的最大投影面积；（5）适用于计算高层建筑的任意高度处的风荷载。
