DataCard CD800打卡机安装简要说明

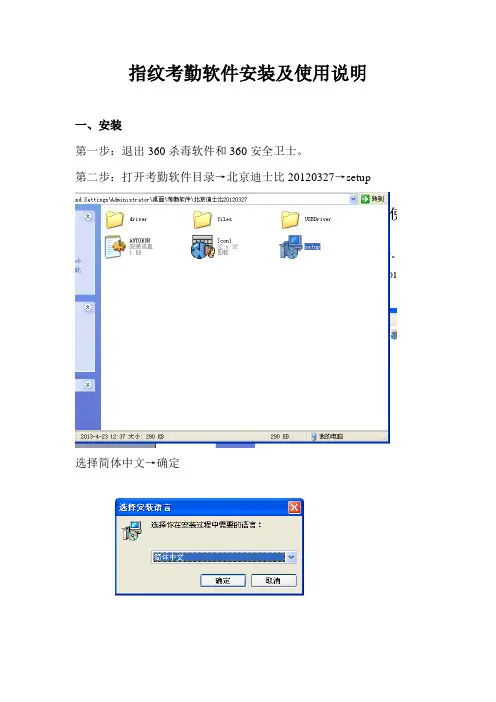

指纹考勤软件安装及使用说明

一、安装

第一步：退出360杀毒软件和360安全卫士。

第二步：打开考勤软件目录→北京迪士比20120327→setup

选择简体中文→确定

选择下一步

选择我同意→下一步

将默认安装目录c:\Program Files\Att修改为d:\Program Files\Att，然后选择下一步

选择完全安装→下一步

下一步

选择安装

下一步

选择完全安装

选择否，我将稍后重启→完成

完成

第三步：打开考勤软件文件夹，找到att2000文件，右键复制此文件

依次打开我的电脑→本地磁盘（D：）→Program Files→Att

将att2000文件粘贴在Att文件根目录下，

确认文件替换，选择→是

安装全部完成。

注：att2000文件为考勤数据库软件，如考勤机IP地址、人员有变化时，信息班会将最新的数据库文件att2000发给大家，如果大家以后在使用的过程中接收到最新的数据库文件，大家按照上面第三部将最新的数据库文件复制在Att文档根目录下就可以了。

二、查看考勤记录

第一步：打开桌面考勤管理系统标准版

第二步：输入登陆号码、口令（后附登陆账号，口令同登陆账号），

第三步：连接设备：用鼠标左键将我的设备列表内所有设备全选，然后选择→连接设备

等待所有设备连接状态变为

第三步：从设备下载记录数据（选择软件界面左面有关设备操作内的从设备下载记录数据）

第四步：查看出勤记录（选择软件界面左上角出勤记录按钮→选择要查看的出勤记录部门以及要查看的时间段→查询→导出）

1

DAT800光电自动纠偏导向系统

安装 调试

用

户

手

册

前 言

DAT800是我公司最新研发的自动纠偏导向产品。本系统采用了高性能的微电 2 脑中央处理器和大规模集成电路，运用先进的模糊算法，配合精密滚珠丝杆、步进电机组合而成的高性能纠偏导向系统。

本系统主要对各种卷材,如薄膜,卷纸,金属箔,无纺布等卷材进行非接触式自动纠偏作业。系统提供了检边、对中等工作模式。其工作原理是：光电传感器检测卷材的边缘，读出卷材实际位臵与设定基准位臵的偏移量,将偏移量转换为之成正比的电信号,此电信号经控制箱进行处理，采用步进电机推动执行器,将卷材拖回至设定的基准位臵,对各种不同的卷材,系统均能提供精确的纠偏导向控制。

本说明书对系统的组成,安装,操作进行了详细的说明,为使操作简便,安装合理,尽量减少故障的可能性,请您在使用本系统前仔细阅读本说明书。

目 录

一、 系统的组成及主要技术参数‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 3

二、 系统的安装及连接‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 4

三、 系统操作说明‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ ‥‥‥‥‥‥6

四、 维护及保修 ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ ‥‥‥‥‥‥9

一、系统的组成

光电自动纠偏导向系统由三部分组成：光电传感器、控制箱和执行器。

系统配臵如下：DAT800控制箱 DS系列执行器 PS-D （QH）光电传感器 3 注：1.光电传感器也可以采用其它标准0-5V输出的模拟信号传感器。

1、系统各部分的技术参数及特点

（一）光电传感器技术参数

PS-D/QH1技术参数

检测方法 槽沟型对射式，透过挡光型

光源 PS-D(LED光源 蓝色 )/PS-QH1(红外光 不可见）

受光 组合硅光片

标志 物料边沿

电源 12V、30mA电源

输出 模拟电压输出 0 – 5V

光斑 PS-D(长条形 )/PS-QH1(Ф6）

1 / 15 第一章 安装说明

.1 系统需求

硬件需求：

需要配备奔腾Ⅱ233以上的计算机，最少64M内存。

软件需求：

Win95/98/ME/2000操作系统。

1.2 程序安装

第一步：点击“光盘”中setup文件；

第二步：按提示一步一步往下执行，直至安装完成。

第三步：如果程序安装后无法运行，则请安装数据库引擎，打开安装盘分

别运行“MDAC2.6与Jet4.0”数据库引擎。

1.3 进入系统

安装完成后，点击桌面上“厦门浩顺综合版考勤管理系统”图标，并输入用户名称及密码：

注：55系列考勤（55A，55B，55E，55F，55K，55N）则选55系列，V系列考勤机（V5，V6，V7）则选择喜瑞系列，Z系列指纹机（Z1，Z2）则选择Z系列

【注意事项】

系统初始用户名称为“ZY”，密码为“zy”(小写)，用户可在进入系统后通过“用户管理”进行密码修改及用户新增工作。

第二章 基础设置

【功能描述】

本模块主要用于设置考勤系统的基础信息，主要包括公司设置、软件注册、考勤制度、节日设定、固定公休、班次设置与轮班设置，是整个系统的数据基础部分。

2.1 公司设置

【功能描述】

本模块主要用于设置公司名称，是报表打印与软件注册的基础。

【系统界面】

【操作方法】

第一步：在主菜单中选择“基础设置”，然后选择“公司设置”。

第二步：输入公司名称。

第三步：保存。

【注意事项】

公司名称一定要设置，否则报表中将不能体现公司名称，并且不能注册和算注册码。

2.3 考勤制度

【功能描述】

本模块主要用于设置公司的考勤制度，是用于计算员工迟到、早退、缺勤、旷工、延长加班的依据。

【系统界面】 2 / 15

【操作方法】

第一步：在主菜单中选择“基础设置”，然后选择“考勤制度”。

第二步：点击“修改”。

第三步：根据您公司的考勤制度进行相关设定。

第四步：点击“保存”。

- 1 -

DataCard SP30 Plus

人像证卡打印机使用说明

请用户在使用前阅读本说明后

再进行该系统的软硬件操作

2010年11月印制

第一部分 SP30 Plus打印机的硬件连接与驱动程序的安装

一、打印机的硬件连接

1、如何开盖与安装清洁滚轴

1、将两个前端部分向上扳起，

打开打印机机盖。

2、将白色的清洁筒安在清洁

滚轴上。

3、揭下白色清洁筒上的保护

纸。

4、将清洁滚轴安放在打印机

内。

2、如何安装色带

1、从色带盒子取出色带，

如图所示，将色带安装在

色带架上。

2、安装完色带后，将色

带架放入到打印机内。

3、盖上打印机的机盖。

3、如何装载卡片

- 2 -

打开进卡盒盖子，将卡片

放入进卡盒子。

注意：IC卡和磁条卡的正

确放置方向。

4、如何连接电源

1、将打印机电源盒的输出端

插入打印机的电源孔内。

2将电源线插入电源盒内，

另一端接通交流电。

3、打印机进入自检状态，待

前面的电源指示灯为绿色

时，即可进入下一步操作。

二、SP30 Plus系列打印机驱动程序的安装

- 3 -

- 4 -

1、将打印机的驱动盘放

入光驱。

2、在弹出的安装界面中

点击安装打印机。

只需点击下一步（Next），

如需安装网络打印机，应

选择第二项

- 5 -

安装向导出现如左提

示时，用USB线连接打

印机和电脑，连接图如下图。

3、电脑会自动搜索新硬件，自动安装新硬件驱动。

4、待屏幕右下角出现图标时，即完成打印机驱动的安装。

第二部分 使用打印机工具栏

一 、调出打印机工具栏 双击电脑任务栏右边的打印机图标，调出打印机工具栏。

打印一张测试样卡，检测和对比下该

打印机的打印效果，点击打印样卡按

钮即可。

工具栏上有打印机的色彩设置，边到

边设置，打印的次数以及耗材的使用

情况。

状态

状态一栏提供打印机的一般设置，日常维护清洁，打印样卡和磁条卡，打印机暂停等功能。

点击-高级设置，进入打印机打印头设置，图如下。
