高频高压电晕放电低..

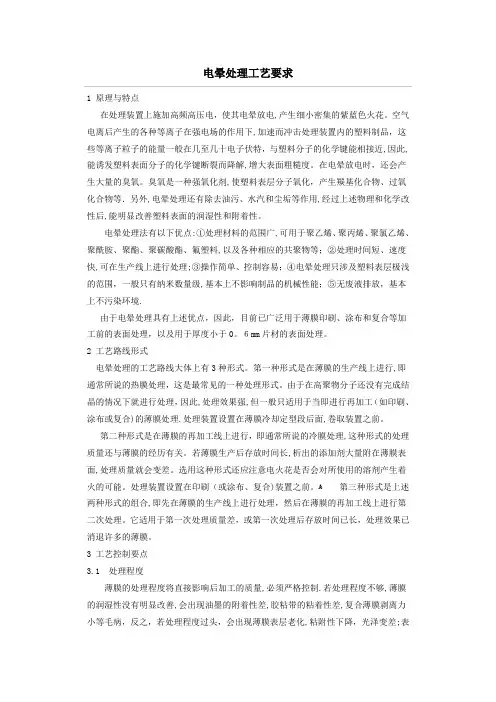

电晕处理工艺要求

1 原理与特点

在处理装置上施加高频高压电，使其电晕放电,产生细小密集的紫蓝色火花。空气电离后产生的各种等离子在强电场的作用下,加速而冲击处理装置内的塑料制品，这些等离子粒子的能量一般在几至几十电子伏特，与塑料分子的化学键能相接近,因此,能诱发塑料表面分子的化学键断裂而降解,增大表面粗糙度。在电晕放电时，还会产生大量的臭氧。臭氧是一种强氧化剂,使塑料表层分子氧化，产生羰基化合物、过氧化合物等．另外,电晕处理还有除去油污、水汽和尘垢等作用,经过上述物理和化学改性后,能明显改善塑料表面的润湿性和附着性。

电晕处理法有以下优点:①处理材料的范围广,可用于聚乙烯、聚丙烯、聚氯乙烯、聚酰胺、聚酯、聚碳酸酯、氟塑料,以及各种相应的共聚物等；②处理时间短、速度快,可在生产线上进行处理;③操作简单、控制容易；④电晕处理只涉及塑料表层极浅的范围，一般只有纳米数量级,基本上不影响制品的机械性能；⑤无废液排放，基本上不污染环境.

由于电晕处理具有上述优点，因此，目前已广泛用于薄膜印刷、涂布和复合等加工前的表面处理，以及用于厚度小于0。６mm片材的表面处理。

2 工艺路线形式

电晕处理的工艺路线大体上有3种形式。第一种形式是在薄膜的生产线上进行,即通常所说的热膜处理，这是最常见的一种处理形式。由于在高聚物分子还没有完成结晶的情况下就进行处理，因此,处理效果强,但一般只适用于当即进行再加工（如印刷、涂布或复合)的薄膜处理.处理装置设置在薄膜冷却定型段后面,卷取装置之前。

第二种形式是在薄膜的再加工线上进行，即通常所说的冷膜处理,这种形式的处理质量还与薄膜的经历有关。若薄膜生产后存放时间长,析出的添加剂大量附在薄膜表面,处理质量就会变差。选用这种形式还应注意电火花是否会对所使用的溶剂产生着火的可能。处理装置设置在印刷（或涂布、复合)装置之前。ﻫ 第三种形式是上述两种形式的组合,即先在薄膜的生产线上进行处理，然后在薄膜的再加工线上进行第二次处理。它适用于第一次处理质量差，或第一次处理后存放时间已长，处理效果已消退许多的薄膜。

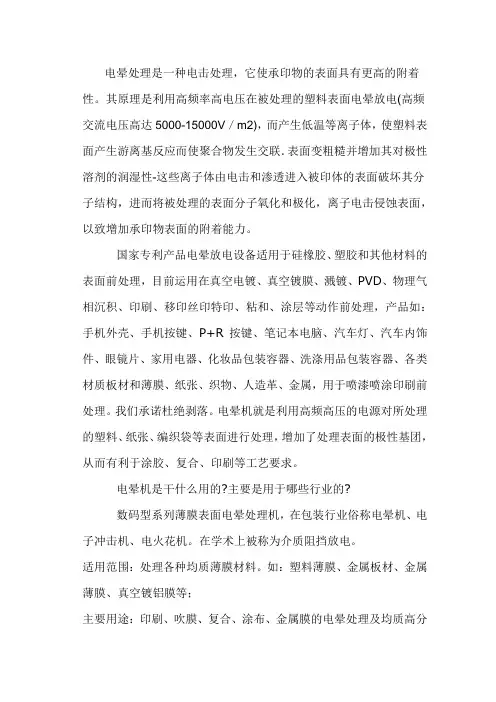

电晕处理是一种电击处理，它使承印物的表面具有更高的附着性。其原理是利用高频率高电压在被处理的塑料表面电晕放电(高频交流电压高达5000-15000V／m2)，而产生低温等离子体，使塑料表面产生游离基反应而使聚合物发生交联．表面变粗糙并增加其对极性溶剂的润湿性-这些离子体由电击和渗透进入被印体的表面破坏其分子结构，进而将被处理的表面分子氧化和极化，离子电击侵蚀表面，以致增加承印物表面的附着能力。

国家专利产品电晕放电设备适用于硅橡胶、塑胶和其他材料的表面前处理，目前运用在真空电镀、真空镀膜、溅镀、PVD、物理气相沉积、印刷、移印丝印特印、粘和、涂层等动作前处理，产品如：手机外壳、手机按键、P+R按键、笔记本电脑、汽车灯、汽车内饰件、眼镜片、家用电器、化妆品包装容器、洗涤用品包装容器、各类材质板材和薄膜、纸张、织物、人造革、金属，用于喷漆喷涂印刷前处理。我们承诺杜绝剥落。电晕机就是利用高频高压的电源对所处理的塑料、纸张、编织袋等表面进行处理，增加了处理表面的极性基团，从而有利于涂胶、复合、印刷等工艺要求。

电晕机是干什么用的?主要是用于哪些行业的?

数码型系列薄膜表面电晕处理机，在包装行业俗称电晕机、电子冲击机、电火花机。在学术上被称为介质阻挡放电。

适用范围：处理各种均质薄膜材料。如：塑料薄膜、金属板材、金属薄膜、真空镀铝膜等；

主要用途：印刷、吹膜、复合、涂布、金属膜的电晕处理及均质高分子薄膜材料改性、接枝、聚合等。

电晕机处理会产生静电吗

电晕处理时会产生磁力，高压放电都会有的，从而带有很强的静电，

一般来说：以1米幅宽、厚度0.074mm、线速度100米/分钟的LDPE薄膜过双面电晕为例：所需的电晕功率为1.95kw（要求表面张力为45dyn/cm时），一台30KW的电晕机可以做到、一台2.5KW的电晕机（电晕机的效率是81%-85%左右）同样可以做到，并不存在大机比细机好的问题，但却存在浪费资源与电力损耗问题（无论用电量还是机价，细机会比大机节约好几倍），你愿意用一台合适的设备来作为生产所需还是宁愿浪费资源去买一台大机呢？当然，材料越厚、幅宽越大，线速度越快、所需的电晕机的功率就越大，但有一点请记住：电晕处理只是要对材料作表面处理，通过处理，让材料的表面润湿性和附着性改善而已，材料厚度的增加只会影响电子的穿透能力，使处理效果下降、而增大电晕机的功率或电子输出量，并不能使电晕机的输出电压增加，所以如果因为材料太厚而导致电晕处理效果不理想的话，最好是选择有升压功能或通过测试确定输出电压可符合要求的电晕机、问题就可解决

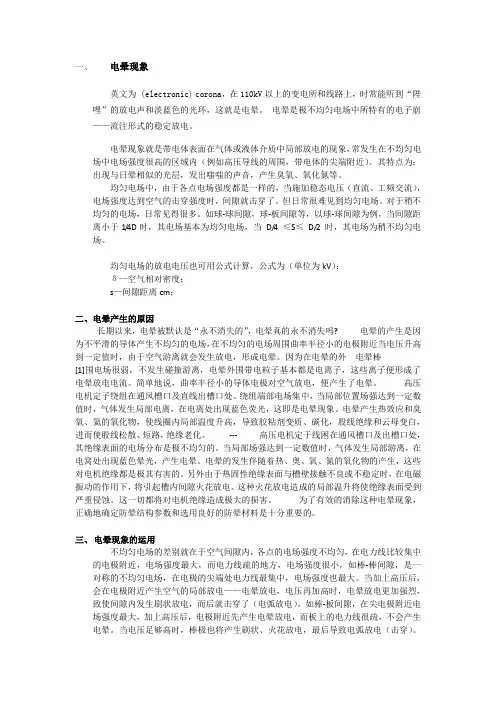

一、 电晕现象

英文为 (electronic) corona，在110kV以上的变电所和线路上，时常能听到“陛哩”的放电声和淡蓝色的光环，这就是电晕。 电晕是极不均匀电场中所特有的电子崩——流注形式的稳定放电。

电晕现象就是带电体表面在气体或液体介质中局部放电的现象，常发生在不均匀电场中电场强度很高的区域内（例如高压导线的周围，带电体的尖端附近）。其特点为：出现与日晕相似的光层，发出嗤嗤的声音，产生臭氧、氧化氮等。

均匀电场中，由于各点电场强度都是一样的，当施加稳态电压（直流、工频交流），电场强度达到空气的击穿强度时，间隙就击穿了。但日常很难见到均匀电场。对于稍不均匀的电场，日常见得很多。如球-球间隙，球-板间隙等，以球-球间隙为例，当间隙距离小于1/4D时，其电场基本为均匀电场，当 D/4 ≤S≤ D/2 时，其电场为稍不均匀电场。

均匀电场的放电电压也可用公式计算，公式为（单位为kV）：

δ—空气相对密度；

s—间隙距离cm；

二、电晕产生的原因

长期以来，电晕被默认是“永不消失的”，电晕真的永不消失吗? 电晕的产生是因为不平滑的导体产生不均匀的电场，在不均匀的电场周围曲率半径小的电极附近当电压升高到一定值时，由于空气游离就会发生放电，形成电晕。因为在电晕的外 电晕棒

[1]围电场很弱，不发生碰撞游离，电晕外围带电粒子基本都是电离子，这些离子便形成了电晕放电电流。简单地说，曲率半径小的导体电极对空气放电，便产生了电晕。 高压电机定子绕组在通风槽口及直线出槽口处、绕组端部电场集中，当局部位置场强达到一定数值时，气体发生局部电离，在电离处出现蓝色荧光，这即是电晕现象。电晕产生热效应和臭氧、氦的氧化物，使线圈内局部温度升高，导致胶粘剂变质、碳化，股线绝缘和云母变白，进而使股线松散、短路，绝缘老化。 --- 高压电机定于线困在通风槽口及出槽口处，其绝缘表面的电场分布是极不均匀的。当局部场强达到一定数值时，气体发生局部游离，在电窝处出现蓝色晕光，产生电晕。电晕的发生伴随着热、奥、氧、氮的氧化物的产生，这些对电机绝缘都是极其有害的。另外由于热固性绝缘表面与槽壁接触不良或不稳定时，在电磁振动的作用下，将引起槽内间隙火花放电。这种火花放电造成的局部温升将使绝缘表面受到严重侵蚀。这一切都将对电机绝缘造成极大的损害。 为了有效的消除这种电晕现象，正确地确定防晕结构参数和选用良好的防晕材料是十分重要的。

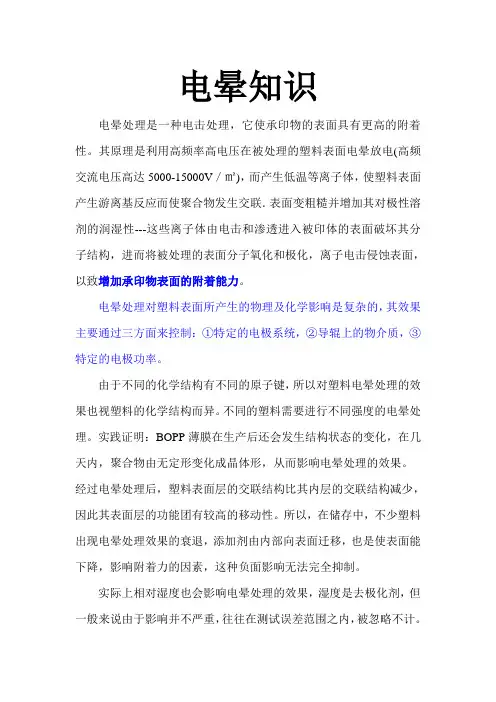

电晕知识

电晕处理是一种电击处理，它使承印物的表面具有更高的附着性。其原理是利用高频率高电压在被处理的塑料表面电晕放电(高频交流电压高达5000-15000V／㎡)，而产生低温等离子体，使塑料表面产生游离基反应而使聚合物发生交联．表面变粗糙并增加其对极性溶剂的润湿性---这些离子体由电击和渗透进入被印体的表面破坏其分子结构，进而将被处理的表面分子氧化和极化，离子电击侵蚀表面，以致增加承印物表面的附着能力。

电晕处理对塑料表面所产生的物理及化学影响是复杂的，其效果主要通过三方面来控制：①特定的电极系统，②导辊上的物介质，③特定的电极功率。

由于不同的化学结构有不同的原子键，所以对塑料电晕处理的效果也视塑料的化学结构而异。不同的塑料需要进行不同强度的电晕处理。实践证明：BOPP薄膜在生产后还会发生结构状态的变化，在几天内，聚合物由无定形变化成晶体形，从而影响电晕处理的效果。

经过电晕处理后，塑料表面层的交联结构比其内层的交联结构减少，因此其表面层的功能团有较高的移动性。所以，在储存中，不少塑料出现电晕处理效果的衰退，添加剂由内部向表面迁移，也是使表面能下降，影响附着力的因素，这种负面影响无法完全抑制。

实际上相对湿度也会影响电晕处理的效果，湿度是去极化剂，但一般来说由于影响并不严重，往往在测试误差范围之内，被忽略不计。如果采用连机电晕处理，则更可不必考虑。

电晕处理的日的是为了改变许多承印物的表面能量，使之易于同印刷油墨、涂布材料及胶粘剂相粘结。所有承印物在制造过程中进行一些处理之后便具有较好的粘着特性。电晕处理属于后期处理，需要指出的是电晕处理并不是在生产承印物时所能运用的改变承印物表面能的唯一处理法。其它处理方法包括火焰处理及涂布处理法。具体采用哪种处理法主要取决于承印物的结构。

许多人认为，电晕处理使承印物表面变得粗糙，从而易于吸附印刷油墨及胶粘剂，但是这种看法却被利用扫描电子显微镜得出的观察结果所否定。目前流行的理论认为，电晕处理使承印物表面分子结构重新排列，产生更多的极性部位，有利于附着外物。表面能的测量单位为达因(dyne)。所有的液体以及大多数承印物(多孔型除外)都可以测试其达因值。为了使印刷油墨能够很好地附着在承印物表面上，承印物的达因值应该比所有油墨的达因值高出10个达因。
