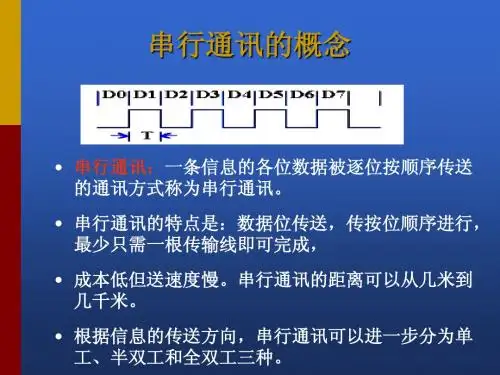

串行通信(UART)教程
- 格式:ppt
- 大小:418.50 KB
- 文档页数:25


RT-Thread UART通信例程什么是RT-Thread?RT-Thread是一个开源的嵌入式实时操作系统(RTOS),它提供了丰富的功能和组件,可用于开发各种嵌入式系统。
RT-Thread具有高度可裁剪性和可扩展性,可以根据应用需求进行定制和优化。
它支持多种处理器架构,包括ARM、MIPS、X86等,并提供了丰富的驱动程序和中间件。
UART通信UART(通用异步收发传输器)是一种常见的串行通信接口,用于在嵌入式系统中实现设备之间的通信。
UART通信使用两根线(TX和RX)来传输数据,其中TX线用于发送数据,RX线用于接收数据。
RT-Thread提供了丰富的UART驱动程序,方便开发者在嵌入式系统中使用UART进行通信。
下面将介绍一个使用RT-Thread进行UART通信的例程。
RT-Thread UART通信例程硬件准备在开始之前,我们需要准备以下硬件设备:•开发板:例如STMicroelectronics的STM32开发板•串口线:用于连接开发板的串口接口和电脑的串口接口硬件连接将串口线的一端连接到开发板的串口接口,另一端连接到电脑的串口接口。
确保连接正确无误。
软件配置1.打开RT-Thread Studio,创建一个新的工程。
2.在工程中选择适合的芯片型号和开发板。
3.在组件管理器中选择合适的UART驱动组件,并添加到工程中。
4.配置UART驱动的参数,例如波特率、数据位、停止位等。
代码编写在RT-Thread Studio中创建一个新的源文件,编写以下代码:#include <rtthread.h>#include <rtdevice.h>#define UART_NAME "uart1" // UART设备名称#define BUFFER_SIZE 128 // 接收缓冲区大小static rt_device_t uart; // UART设备句柄static rt_uint8_t rx_buffer[BUFFER_SIZE]; // 接收缓冲区static void uart_thread_entry(void* parameter){rt_size_t length;while (1){// 从UART接收数据length = rt_device_read(uart, 0, rx_buffer, BUFFER_SIZE);// 处理接收到的数据// ...}}int uart_example_init(void){uart = rt_device_find(UART_NAME);if (uart == RT_NULL){rt_kprintf("UART device not found!\n");return -1;}rt_thread_t thread = rt_thread_create("uart_thread",uart_thread_entry,RT_NULL,1024,10,10);if (thread != RT_NULL){rt_thread_startup(thread);return 0;}else{rt_kprintf("Failed to create uart_thread!\n");return -1;}}INIT_APP_EXPORT(uart_example_init);代码解析以上代码中,我们首先包含了RT-Thread的头文件和设备驱动头文件。
uart通信逻辑UART通信逻辑UART(Universal Asynchronous Receiver/Transmitter)是一种广泛应用于计算机和嵌入式系统中的串行通信接口。
它被用于在设备之间传输数据,如从传感器到控制器、从计算机到外围设备等。
本文将介绍UART通信的基本原理和逻辑。
UART通信是一种异步通信方式,它不需要时钟信号来同步数据传输。
在UART通信中,数据是按照一定的规则进行传输的。
下面将详细介绍UART通信的逻辑流程。
在UART通信中,发送方和接收方需要事先约定好数据传输的参数,包括波特率、数据位、停止位和校验位等。
波特率是指每秒钟传输的比特数,数据位是指每个数据帧中的比特数,停止位是指用于标识数据帧结束的比特,校验位是用于检测数据传输错误的比特。
发送方在发送数据之前,需要将数据按照指定的格式组织成数据帧。
数据帧通常包括起始位、数据位、校验位和停止位。
起始位用于标识数据帧的开始,数据位用于存储要传输的数据,校验位用于检测数据传输错误,停止位用于标识数据帧的结束。
发送方在发送数据时,首先发送起始位,然后按照指定的数据位顺序发送数据位,再发送校验位,最后发送停止位。
接收方在接收数据时,首先检测到起始位后开始接收数据位,然后接收校验位,最后接收停止位。
在UART通信中,发送方和接收方需要保持一致的波特率。
如果波特率不一致,数据可能会被接收方误解或无法接收。
因此,在使用UART通信时,发送方和接收方需要事先约定好相同的波特率。
在UART通信中,数据的传输是单向的,即发送方只能发送数据,接收方只能接收数据。
如果需要双向通信,需要使用两条UART通信线路。
总结起来,UART通信是一种基于串行通信的异步通信方式。
它通过约定好的参数和逻辑流程来实现数据的可靠传输。
在实际应用中,UART通信被广泛用于各种场景,如嵌入式系统、工业控制、通信设备等。
通过本文的介绍,相信读者对UART通信的逻辑有了更加清晰的了解。
UAR串口通信一控制LED丁(中断法)项目说明:1. 通过串口来控制LED灯,发送1 (十六进制)点亮LEDT C 8个LED蓝灯),发送2 (十六进制)关闭LE[灯(8个LE[蓝灯)。
2. 通信速率:9600bps (即波特率为9600)3. 串口通信采用中断的方法。
此项目练习的目的:(我们应掌握如下知识点)( 1 )熟悉串口中断相关寄存器的配置。
( 2)学会串口中断的使用方法。
完整代码:#include "reg52.h"/* 串口初始化:主要涉及寄存器配置*/void UartInit(void) // 初始化uart{TMOD = 0X20; // 定时器1定时器方式工作模式2,可自动重载的8位计数器常把定时/计数器1 以模式2 作为串行口波特率发生器SCON = 0X50; // 串口选择工作模式1使能接收,允许发送,允许接收PCON = 0X00; //8 位自动重载,波特率加倍TH1 = 0XFD; // 用11.0592MHz波特率9600TL1 = 0XFD;TR1 = 1; // 打开中时器/* 由于我们采用中断法,所以我们还需要对串口中断相关的寄存器进行配置*/ES = 1;// 串口中断EA= 1;//CPU 总中断}// 写串口中断响应的服务程序:void UartISR(void) interrupt 4{unsigned char TempDat;if (RI)/* 查询串口是否接收到一个完整的数据*/{RI = 0;/* 清除标志,准备下一次判断*/TempDat = SBUF;/* 读取串口数据*/if (1 == TempDat)/* 判断串口接收到的数据*/{P1 = 0;/*如果接收到的数据是1,贝U点亮8个LED蓝灯*/}} else if (2 == TempDat){P1 = 0xff;/* 如果接收到的数据是2,则关闭8个LED蓝灯*/}} else{}} }void mai n(void){Uartl nit();/* 调用串口初始化函数,进行相应的配置,如波特率等 */ while(1)〃 不用干啥事,一直等待就行。
