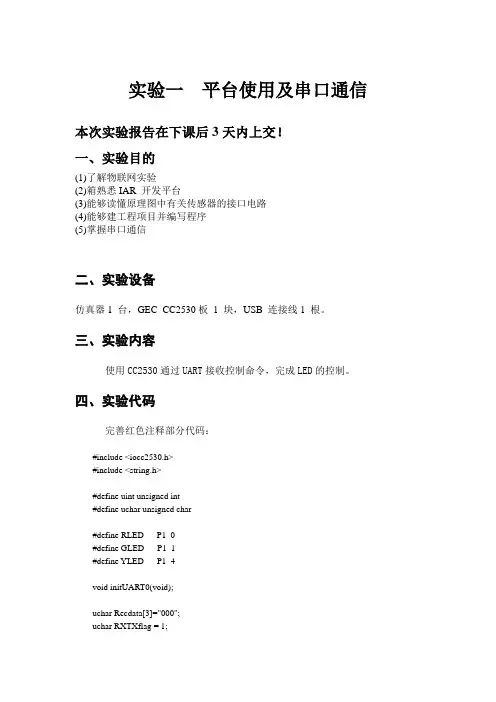

实验报告-实验一IAR串口通信

串口实验实验报告串口实验报告一、引言串口是一种常见的数据传输接口，广泛应用于电子设备之间的数据通信。

本次实验旨在通过串口通信实验，深入了解串口的工作原理和使用方法，并实现简单的数据传输。

二、实验目的1. 理解串口通信的基本原理；2. 掌握串口通信的硬件连接方式；3. 学会使用串口通信协议进行数据传输；4. 实现简单的串口通信程序。

三、实验器材1. 一台个人电脑；2. 一块开发板；3. 一条串口数据线。

四、实验步骤1. 将开发板与个人电脑通过串口数据线连接起来；2. 打开串口通信软件，并进行相应的设置；3. 在开发板上编写程序，实现数据的发送和接收；4. 在个人电脑上编写程序，实现数据的接收和显示；5. 进行数据传输实验，观察数据是否能正常传输。

五、实验结果与分析经过实验，我们成功地实现了串口通信，并能够正常地进行数据传输。

通过观察数据接收端的显示，我们可以清晰地看到发送端发送的数据被准确地接收并显示出来。

这说明我们的串口通信实验是成功的。

六、实验总结通过本次实验，我们深入了解了串口通信的原理和使用方法，并成功地实现了串口通信的数据传输。

串口通信在电子设备之间的数据传输中有着广泛的应用，掌握串口通信技术对于我们的学习和工作都具有重要的意义。

七、参考文献[1] XXXX. 串口通信原理与应用[M]. 电子工业出版社, 2010.八、致谢感谢实验中给予我们帮助和指导的老师和同学们，没有你们的支持，我们无法顺利完成本次实验。

九、附录实验中使用的程序代码如下：发送端代码：```c#include <stdio.h>#include <stdlib.h>#include <string.h>#include <Windows.h>int main(){HANDLE hSerial;DCB dcbSerialParams = { 0 };COMMTIMEOUTS timeouts = { 0 };// 打开串口hSerial = CreateFile("COM1", GENERIC_READ | GENERIC_WRITE, 0, NULL, OPEN_EXISTING, FILE_ATTRIBUTE_NORMAL, NULL);if (hSerial == INVALID_HANDLE_VALUE){printf("无法打开串口\n");return 1;}// 配置串口参数dcbSerialParams.DCBlength = sizeof(dcbSerialParams);if (!GetCommState(hSerial, &dcbSerialParams)) {printf("无法获取串口参数\n");return 1;}dcbSerialParams.BaudRate = CBR_9600;dcbSerialParams.ByteSize = 8;dcbSerialParams.StopBits = ONESTOPBIT;dcbSerialParams.Parity = NOPARITY;if (!SetCommState(hSerial, &dcbSerialParams)) {printf("无法设置串口参数\n");return 1;}// 设置串口超时时间timeouts.ReadIntervalTimeout = 50;timeouts.ReadTotalTimeoutConstant = 50;timeouts.ReadTotalTimeoutMultiplier = 10;timeouts.WriteTotalTimeoutConstant = 50;timeouts.WriteTotalTimeoutMultiplier = 10;if (!SetCommTimeouts(hSerial, &timeouts)){printf("无法设置串口超时时间\n");return 1;}// 发送数据char data[] = "Hello, Serial!";DWORD bytesWritten;if (!WriteFile(hSerial, data, strlen(data), &bytesWritten, NULL)){printf("无法发送数据\n");return 1;}// 关闭串口CloseHandle(hSerial);return 0;}```接收端代码：```c#include <stdio.h>#include <stdlib.h>#include <string.h>#include <Windows.h>int main(){HANDLE hSerial;DCB dcbSerialParams = { 0 };COMMTIMEOUTS timeouts = { 0 };// 打开串口hSerial = CreateFile("COM1", GENERIC_READ | GENERIC_WRITE, 0, NULL, OPEN_EXISTING, FILE_ATTRIBUTE_NORMAL, NULL);if (hSerial == INVALID_HANDLE_VALUE){printf("无法打开串口\n");return 1;}// 配置串口参数dcbSerialParams.DCBlength = sizeof(dcbSerialParams);if (!GetCommState(hSerial, &dcbSerialParams)){printf("无法获取串口参数\n");return 1;}dcbSerialParams.BaudRate = CBR_9600;dcbSerialParams.ByteSize = 8;dcbSerialParams.StopBits = ONESTOPBIT;dcbSerialParams.Parity = NOPARITY;if (!SetCommState(hSerial, &dcbSerialParams)) {printf("无法设置串口参数\n");return 1;}// 设置串口超时时间timeouts.ReadIntervalTimeout = 50;timeouts.ReadTotalTimeoutConstant = 50;timeouts.ReadTotalTimeoutMultiplier = 10;timeouts.WriteTotalTimeoutConstant = 50;timeouts.WriteTotalTimeoutMultiplier = 10;if (!SetCommTimeouts(hSerial, &timeouts)){printf("无法设置串口超时时间\n");return 1;}// 接收数据char data[100];DWORD bytesRead;if (!ReadFile(hSerial, data, sizeof(data), &bytesRead, NULL)){printf("无法接收数据\n");return 1;}// 显示接收到的数据printf("接收到的数据：%s\n", data);// 关闭串口CloseHandle(hSerial);return 0;}```十、联系方式作者：XXXEmail：XXX。

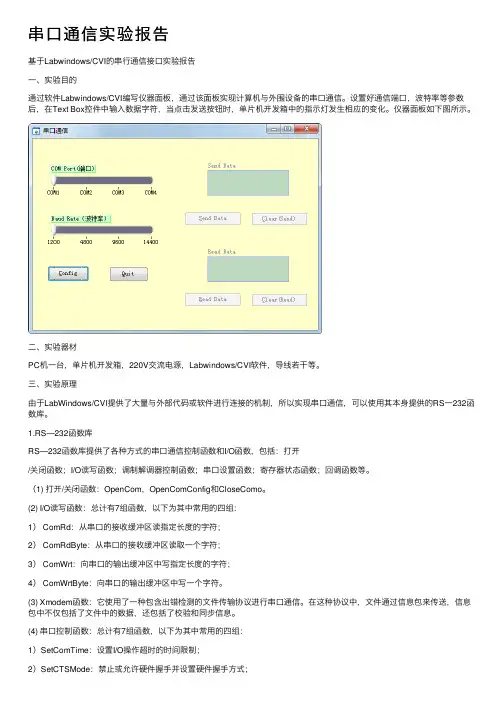

串⼝通信实验报告基于Labwindows/CVI的串⾏通信接⼝实验报告⼀、实验⽬的通过软件Labwindows/CVI编写仪器⾯板，通过该⾯板实现计算机与外围设备的串⼝通信。

设置好通信端⼝，波特率等参数后，在Text Box控件中输⼊数据字符，当点击发送按钮时，单⽚机开发箱中的指⽰灯发⽣相应的变化。

仪器⾯板如下图所⽰。

⼆、实验器材PC机⼀台，单⽚机开发箱，220V交流电源，Labwindows/CVI软件，导线若⼲等。

三、实验原理由于LabWindows/CVI提供了⼤量与外部代码或软件进⾏连接的机制，所以实现串⼝通信，可以使⽤其本⾝提供的RS⼀232函数库。

1.RS—232函数库RS—232函数库提供了各种⽅式的串⼝通信控制函数和I/O函数，包括：打开/关闭函数；I/O读写函数；调制解调器控制函数；串⼝设置函数；寄存器状态函数；回调函数等。

（1) 打开/关闭函数：OpenCom，OpenComConfig和CloseComo。

(2) I/O读写函数：总计有7组函数，以下为其中常⽤的四组：1） ComRd：从串⼝的接收缓冲区读指定长度的字符；2） ComRdByte：从串⼝的接收缓冲区读取⼀个字符；3） ComWrt：向串⼝的输出缓冲区中写指定长度的字符；4） ComWrtByte：向串⼝的输出缓冲区中写⼀个字符。

(3) Xmodem函数：它使⽤了⼀种包含出错检测的⽂件传输协议进⾏串⼝通信。

在这种协议中，⽂件通过信息包来传送，信息包中不仅包括了⽂件中的数据，还包括了校验和同步信息。

(4) 串⼝控制函数：总计有7组函数，以下为其中常⽤的四组：1）SetComTime：设置I/O操作超时的时间限制；2）SetCTSMode：禁⽌或允许硬件握⼿并设置硬件握⼿⽅式；3）FlushlnQ/FlushOutQ：清空输⼊/输出队列。

(5) 状态函数：主要包括端⼝状态信息和通信错误代码信息等。

(6) 回调函数InstallComCallback：为指定的串⼝安装回调函数。

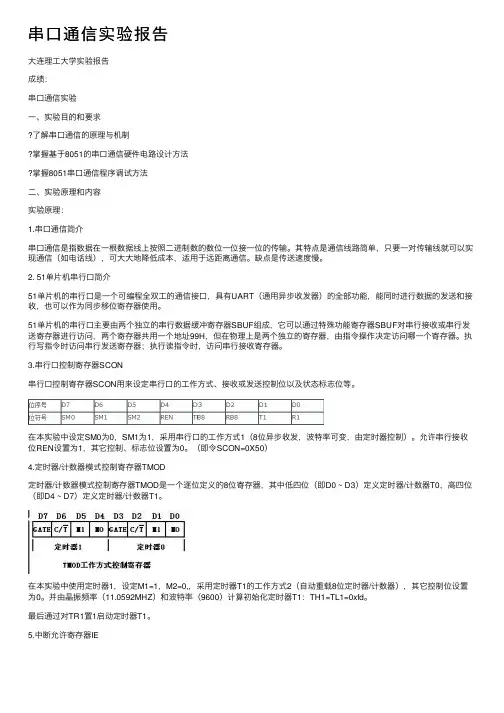

串⼝通信实验报告⼤连理⼯⼤学实验报告成绩：串⼝通信实验⼀、实验⽬的和要求了解串⼝通信的原理与机制掌握基于8051的串⼝通信硬件电路设计⽅法掌握8051串⼝通信程序调试⽅法⼆、实验原理和内容实验原理：1.串⼝通信简介串⼝通信是指数据在⼀根数据线上按照⼆进制数的数位⼀位接⼀位的传输。

其特点是通信线路简单，只要⼀对传输线就可以实现通信（如电话线），可⼤⼤地降低成本，适⽤于远距离通信。

缺点是传送速度慢。

2. 51单⽚机串⾏⼝简介51单⽚机的串⾏⼝是⼀个可编程全双⼯的通信接⼝，具有UART（通⽤异步收发器）的全部功能，能同时进⾏数据的发送和接收，也可以作为同步移位寄存器使⽤。

51单⽚机的串⾏⼝主要由两个独⽴的串⾏数据缓冲寄存器SBUF组成，它可以通过特殊功能寄存器SBUF对串⾏接收或串⾏发送寄存器进⾏访问，两个寄存器共⽤⼀个地址99H，但在物理上是两个独⽴的寄存器，由指令操作决定访问哪⼀个寄存器。

执⾏写指令时访问串⾏发送寄存器；执⾏读指令时，访问串⾏接收寄存器。

3.串⾏⼝控制寄存器SCON串⾏⼝控制寄存器SCON⽤来设定串⾏⼝的⼯作⽅式、接收或发送控制位以及状态标志位等。

在本实验中设定SM0为0，SM1为1，采⽤串⾏⼝的⼯作⽅式1（8位异步收发，波特率可变，由定时器控制）。

允许串⾏接收位REN设置为1，其它控制、标志位设置为0。

（即令SCON=0X50）4.定时器/计数器模式控制寄存器TMOD定时器/计数器模式控制寄存器TMOD是⼀个逐位定义的8位寄存器，其中低四位（即D0 ~ D3）定义定时器/计数器T0，⾼四位（即D4 ~ D7）定义定时器/计数器T1。

在本实验中使⽤定时器1，设定M1=1，M2=0,，采⽤定时器T1的⼯作⽅式2（⾃动重载8位定时器/计数器），其它控制位设置为0。

并由晶振频率（11.0592MHZ）和波特率（9600）计算初始化定时器T1：TH1=TL1=0xfd。

最后通过对TR1置1启动定时器T1。

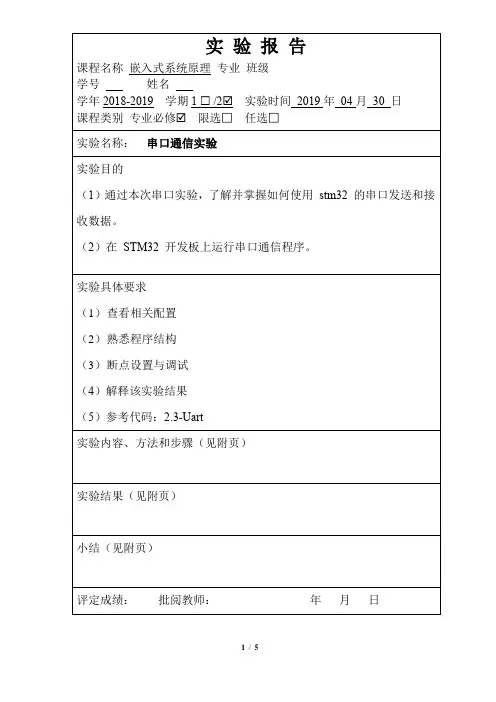

实验报告（附页）一、实验内容1、串口通信设置：波特率为115200bps, 数据位为8位，停止位为1位；2、按键传输数据到串口助手显示；（1）按1，串口显示：“This is Key 1”; D5亮（2）按2，串口显示：“This is Key 2”; D6亮（3）按3，串口显示：“This is Key 3”; D7亮（4）按4，串口显示：“This is Key 4”; D8亮（5）按“*”Key ,串口显示“All LEDs is Closed” ; 灯全灭；（6）按其它Key，串口显示：”Wrong Key”3、通过串口小肋手，向实验设备发送信息：发送字符：”D5”、”D6”、”D7”、”D8” ，则对应的D5、D6、D7、D8亮；若发送“5”、“6”、“7”、“8”则对应的D5、D6、D7、D8灭，如发送其它字符，则在串口助手中显示：“Error Code”;二、实验方法（1）利用参考代码构建工程。

（2）编写实验要求的实现实验要求的功能。

（3）连接实验箱，写入程序，测试代码。

三、实验步骤1）正确连接JLINK 仿真器到PC 机和stm32 板，用串口线一端连接STM32 开发板，另一端连接PC 机串口。

2）用IAR 开发环境打开实验例程：在文件夹05-实验例程\第2 章\2.3-uart 下双击打开工程uart.eww，Project->Rebuild All 重新编译工程。

3）将连接好的硬件平台通电（STM32 电源开关必须拨到“ ON”），接下来选择Project->Download and debug 将程序下载到STM32 开发板中。

4）下载完后可以点击“Debug”->“Go”程序全速运行；也可以将STM32 开发板重新上电或者按下复位按钮让刚才下载的程序重新运行。

5）通过串口小助手检验实验结果四、实验结果Main函数#include"stm32f10x.h"。

串口通信实验报告串口通信实验报告一、引言串口通信是一种常用的数据传输方式，广泛应用于计算机与外部设备之间的数据交互。

本实验旨在通过对串口通信的实际操作，掌握串口通信的基本原理和实现方法。

二、实验目的1. 理解串口通信的基本原理；2. 学会使用串口通信的相关指令和函数；3. 掌握串口通信的实际应用。

三、实验器材与软件1. 单片机开发板；2. 电脑；3. 串口线；4. 串口调试助手软件。

四、实验步骤1. 连接单片机开发板和电脑，使用串口线将它们连接起来；2. 打开串口调试助手软件，设置串口参数（波特率、数据位、停止位等）；3. 在单片机开发板上编写相应的程序，实现串口通信功能；4. 将程序下载到单片机开发板上，并启动程序；5. 在串口调试助手软件中发送数据，并观察单片机开发板上的反应；6. 分析实验结果，总结串口通信的特点和应用。

五、实验结果与分析经过实验，我们成功地实现了串口通信功能。

在串口调试助手软件中发送数据时，单片机开发板能够正确接收并处理数据，并作出相应的反馈。

通过实验结果的分析，我们可以得出以下结论：1. 串口通信具有较高的可靠性和稳定性，适用于长距离数据传输；2. 串口通信的速度较慢，适用于对数据传输速度要求不高的场景；3. 串口通信可以实现双向数据传输，方便实现设备之间的数据交互。

六、实验心得本次实验让我对串口通信有了更深入的了解。

通过实际操作，我掌握了串口通信的基本原理和实现方法，并学会了使用串口调试助手软件进行串口通信调试。

在实验过程中，我遇到了一些问题，例如串口参数设置不正确导致通信失败等。

但通过不断调试和排查，最终成功解决了这些问题。

这让我更加明白了实验的重要性，只有亲自动手去实践，才能真正掌握知识。

通过这次实验，我还意识到串口通信在现实生活中的广泛应用。

无论是计算机与外部设备的数据交互，还是嵌入式系统的开发，串口通信都扮演着重要的角色。

因此，掌握串口通信技术对于我们的学习和工作都具有重要意义。

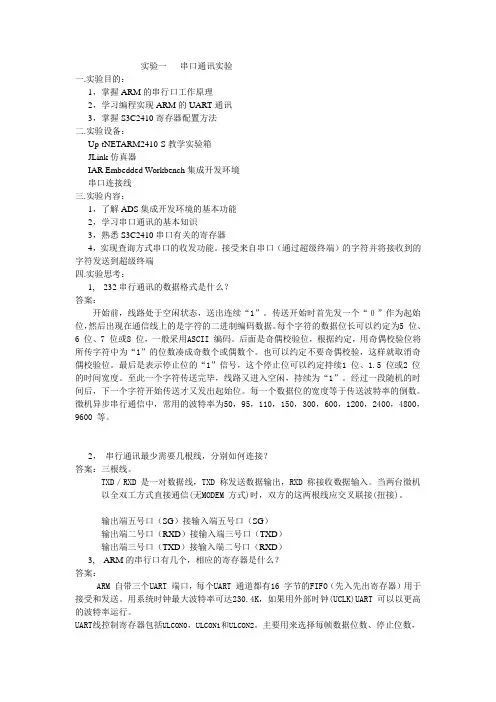

实验一串口通讯实验一.实验目的：1，掌握ARM的串行口工作原理2，学习编程实现ARM的UART通讯3，掌握S3C2410寄存器配置方法二.实验设备：Up-tNETARM2410-S教学实验箱JLink仿真器IAR Embedded Workbench集成开发环境串口连接线三.实验内容：1，了解ADS集成开发环境的基本功能2，学习串口通讯的基本知识3，熟悉S3C2410串口有关的寄存器4，实现查询方式串口的收发功能。

接受来自串口（通过超级终端）的字符并将接收到的字符发送到超级终端四.实验思考：1, 232串行通讯的数据格式是什么？答案：开始前，线路处于空闲状态，送出连续“1”。

传送开始时首先发一个“０”作为起始位，然后出现在通信线上的是字符的二进制编码数据。

每个字符的数据位长可以约定为5 位、6 位、7 位或8 位，一般采用ASCII 编码。

后面是奇偶校验位，根据约定，用奇偶校验位将所传字符中为“1”的位数凑成奇数个或偶数个。

也可以约定不要奇偶校验，这样就取消奇偶校验位。

最后是表示停止位的“1”信号，这个停止位可以约定持续1 位、1.5 位或2 位的时间宽度。

至此一个字符传送完毕，线路又进入空闲，持续为“1”。

经过一段随机的时间后，下一个字符开始传送才又发出起始位。

每一个数据位的宽度等于传送波特率的倒数。

微机异步串行通信中，常用的波特率为50，95，110，150，300，600，1200，2400，4800，9600 等。

2，串行通讯最少需要几根线，分别如何连接？答案：三根线。

TXD／RXD 是一对数据线，TXD 称发送数据输出，RXD 称接收数据输入。

当两台微机以全双工方式直接通信(无MODEM 方式)时，双方的这两根线应交叉联接(扭接)。

输出端五号口（SG）接输入端五号口（SG）输出端二号口（RXD）接输入端三号口（TXD）输出端三号口（TXD）接输入端二号口（RXD）3, ARM的串行口有几个，相应的寄存器是什么？答案：ARM 自带三个UART 端口，每个UART 通道都有16 字节的FIFO（先入先出寄存器）用于接受和发送。

串口实验实验报告串口实验报告【引言】串口通信是一种常见的数据传输方式，它通过串行传输比特流来实现设备之间的通信。

在本次实验中，我们将通过串口实验来了解串口通信的原理和应用。

【实验目的】本次实验的目的是掌握串口通信的基本原理和使用方法，了解串口通信在实际应用中的作用。

【实验器材】1. 串口模块2. 电脑3. 串口线4. 软件调试工具【实验步骤】1. 连接串口模块和电脑：将串口模块与电脑通过串口线相连。

2. 打开串口调试工具：在电脑上打开串口调试工具，并选择正确的串口号和波特率。

3. 配置串口参数：根据实际需求，设置串口的数据位、校验位、停止位等参数。

4. 发送数据：通过串口调试工具发送数据，观察数据是否成功发送。

5. 接收数据：通过串口调试工具接收数据，确认数据是否成功接收。

6. 分析结果：根据实际情况，分析串口通信的数据传输情况，并记录实验结果。

【实验结果】经过实验，我们成功地使用串口模块进行了数据的发送和接收。

通过串口调试工具，我们可以清晰地观察到数据的传输过程，并确认数据的准确性。

【实验总结】通过本次实验，我们深入了解了串口通信的原理和应用。

串口通信在各个领域都有广泛的应用，例如工业自动化、电子设备控制等。

掌握串口通信的基本原理和使用方法对我们的学习和工作具有重要意义。

【实验感想】本次实验让我更加深入地理解了串口通信的工作原理和使用方式。

通过实际操作，我对串口通信有了更清晰的认识，并对其在实际应用中的作用有了更深刻的理解。

通过这次实验，我也更加意识到了实验的重要性和学习的必要性。

【参考文献】1. 《串口通信原理及应用》2. 《串口通信技术与应用》3. 《串口通信实验教程》【致谢】感谢实验指导老师对本次实验的悉心指导，也感谢实验室的同学们在实验过程中给予我的帮助和支持。

他们的支持和鼓励是我完成本次实验的动力来源。

【附录】实验中使用的串口调试工具下载链接：[下载链接]（请自行搜索并下载合适的串口调试工具）以上为本次串口实验的实验报告，通过这次实验，我们对串口通信有了更清晰的认识，并掌握了串口通信的基本原理和使用方法。

单片机实验报告姓名___ _ 学号___一、实验项目单片机串行口通讯实验二、实验要求利用单片机串行口，实现两个实验台之间的串行通讯。

其中一个实验台作为发送方，另一侧为接收方。

发送方读入按键值，并发送给接收方，接收方收到数据后在LED上显示。

三、实验目的1．掌握单片机串行口工作方式的程序设计，及简易三线式通讯的方法。

2．了解实现串行通讯的硬环境、数据格式的协议、数据交换的协议。

3．学习串口通讯的中断方式的程序编写方法。

四、实验说明1、8051、80C196 的RXD、TXD接线柱在POD51/96 仿真板上，8088/86的TXD、RXD在POD8086仿真板上的8251芯片旁边。

2、通讯双方的RXD、TXD信号本应经过电平转换后再行交叉连接，本实验中为减少连线可将电平转换电路略去，而将双方的RXD、TXD直接交叉连接。

也可以将本机的TXD接到RXD上，这样按下的键，就会在本机LED上显示出来。

3、若想与标准的RS232设备通信，就要做电平转换，输出时要将TTL电平换成RS232电平，输入时要将RS232电平换成TTL电平。

可以将仿真板上的RXD、TXD信号接到实验板上的“用户串口接线”的相应RXD和TXD端，经过电平转换，通过“用户串口”接到外部的RS232设备。

可以用实验仪上的逻辑分析仪采样串口通信的波形五、程序框图六、源程序发射程序：org 0000hljmp mainorg 0023hljmp com_in ;串行口中断服务子程序入口org 1000hmain: mov sp,#50h ;设置堆栈指针mov dptr,#7f00h ;81c55初始化mov a,#03hmovx @dptr,amov tmod,#20h ;设置定时器T1工作方式为方式2mov th1,#0f4h ;设置定时器T1计数初值mov tl1,#0f4hmov pcon,#80h ;波特率加倍setb tr1 ;打开定时器mov scon,#40h ;设置串行口工作方式为方式1,8位异步收发，波特率可变mov ie,#90h ;打开中断允许寄存器，采用中断方式发送数据clr ti ;关闭发送中断标志位T1loop: acall key1 ;调用读取键值子程序mov r0,a ;键值存入R0setb ti ;开发送中断标志位T1ljmp loopcom_in: clr ti ;关闭发送中断标志位T1mov sbuf,r0 ;发送数据retikey1: acall ks1 ;调用判定有无键闭合子程序jnz lk1 ;有键闭合，跳转lk1acall dir ;无键闭合，调用显示子程序ajmp key1lk1: acall dir ;可能有键闭合，延时24msacall diracall ks1 ;调用判定有无键闭合jnz lk2 ;经去抖动，判断有键闭合跳转lk2acall dir ;无键闭合，调用延时子程序ajmp key1lk2: mov r2,#0feh ;列选码送到R2mov r4,#00h ;r4为列号计数器lk4: mov dptr,#7f01h ;列选码送到PA口mov a,r2movx @dptr,amov dptr,#7f03Hmovx a,@dptr ;读PC口jb acc.0,lone ;0行线为高电平，无键闭合，跳转lone，转判1行mov a,#00h ;0行有键闭合，首键号0→Aajmp lkp ;跳转lkp，计算键号lone: jb acc.1,ltw0 ;1行线为高电平，无键闭合，跳转ltwo，转判2行mov a,#06h ;1行有键闭合，首键号8→Aajmp lkp ;跳转lkp，计算键号ltw0: jb acc.2,lthr ;2行线为高电平，无键闭合，跳转lthr，转判3行mov a,#12h ;2行有键闭合，首键号10H→Aajmp lkp ;跳转lkp，计算键号lthr: jb acc.3,next ;3行线为高电平，无键闭合,跳转next,准备下一列扫描mov a,#18h ;3行有键闭合，首键号18H→Alkp: add a,r4 ;计算键号，即行首键号+列号=键号push a ;键号进栈保护lk3: acall dir ;调用显示子程序，延时6msacall ks1 ;调用判定有无键闭合子程序，延时6msjnz lk3 ;判定键释放否，未释放，则循环pop a ;键已释放，键号出栈→Aretnext: inc r4 ;列计数器加1，为下一列扫描做准备mov a,r2 ;判定是否已扫到最后一列jnb acc.5,knd ;键扫描已到最后一列，跳转knd，重新扫描rl a ;键未扫到最后一列，位选码左移一位mov r2,a ;位选码→R2ajmp lk4knd: ajmp key1ks1: mov dptr,#7f01h ;判定有无键闭合子程序，全0→扫描口（PA口）mov a,#00h ;即列线全为低电平movx @dptr,amov dptr,#7f03h ;PC口地址movx a,@dptr ;从PC口读行线状态cpl a ;行线状态取反，如无键按下，则A中内容为0anl a,#0fh ;屏蔽无用的高四位ret接受程序：org 0000hljmp mainorg 0023hljmp com_inorg 1000hmain: mov sp,#50h ;设置堆栈指针mov 60h,#0 ;显示缓冲区初始化mov 61h,#0mov 62h,#0mov 63h,#0mov 64h,#0mov 65h,#0mov dptr,#7f00h ;81c55初始化mov a,#03hmovx @dptr,aacall dir ;调用显示子程序mov tmod,#20h ;设置定时器T1工作方式为方式2mov th1,#0f4h ;设置定时器T1计数初值mov tl1,#0f4hmov pcon,#80h ;波特率加倍setb tr1 ;打开定时器mov scon,#50h ;设置串行口工作方式为方式1,允许串行接受位REN置1 mov ie,#90h ;打开中断允许寄存器，采用中断方式发送数据com_in: clr ri ;接收中断标志位清0mov a,sbuf ;接收数据retiloop: mov r1,a ;键值转换为显示数据mov r0,#0f0hmov a,r1anl a,r0mov 61h,a ;61h对应的数码管显示大于16的数mov r2,#0fhmov a,r1anl a,r2mov 60h,a ;60h对应的数码管显示小于16的数acall dirhere: sjmp $dir: mov r0,#60h ;置缓冲器指针初值mov r3,#01h ;位选码的初值送R3mov a,r3ld0: mov dptr,#7f01h ;位选码→PA口movx @dptr,ainc dptr ;指向PB口mov a,@r0 ;显示数据送到Aadd a,#0dh ;加偏移量movc a,@a+pc ;根据显示数据来查表取段码movx @dptr,a ;段码→PB口acall delay ;延时1ms，即该位显示1msinc r0 ;显示数据缓冲区指针指向下一个数据单元mov a,r3 ;位选码送入A中jb acc.5,ld1 ;判断是否扫描到最右边的LED，如到，则返回rl a ;位选码向左移一位，准备让显示位右边的下一位LED亮mov r3,a ;位选码送r3中保存ajmp ld0ld1: rettab: db 3fh,06h,5bh,4fh,66h,6dh ;共阴极LED段码表db 7dh,07h,7fh,6fh,77h,7chdb 39h,5eh,79h,71h,73h,3ehdb 31h,6eh,1ch,23h,40h,03hdb 18h,00hdelay: mov r7,#02h ;延时1ms子程序D1: mov r6,#0FFHD2: djnz r6,D2djnz r7,D1ret七、实验小结单片机实验报告姓名：毛幸林班级：2010138学号：201013803专业：电子信息工程。

关于串口的实验报告1. 实验目的本实验的目的是通过学习并实践串口通信的基本原理和方法，加深对串口通信的理解，掌握串口通信的使用技巧和开发工具。

同时，了解串口通信在实际应用中的重要性和应用场景。

2. 实验原理串口是一种用于计算机与外部设备之间进行数据通信的接口标准。

在计算机中，串口通常通过RS-232或RS-485等标准来实现。

串口通信采用的是异步通信方式，即接收方和发送方的时钟不同步，通过发送和接收的数据包中的控制信息来实现数据的传输。

串口通信的基本原理如下：- 串口通信通过一个物理接口连接计算机和外部设备。

- 通信数据被分为一个个字节进行传输，每个字节由一定的控制信息和实际数据组成。

- 发送方通过发送字节的方式将数据发送给接收方。

- 接收方通过接收字节的方式将数据接收并进行处理。

3. 实验步骤步骤一：准备实验环境为了进行串口通信的实验，我们需要准备以下工具和设备：- 一台计算机- 一个串口转USB转换器- 一个外部设备（如Arduino、传感器等）步骤二：安装串口驱动程序在开始实验之前，我们需要安装串口转USB转换器所需的驱动程序。

驱动程序的安装方式因不同的设备而有所差异，一般可以通过官方网站下载并按照说明进行安装。

步骤三：编写串口通信程序根据所使用的编程语言和开发工具，编写一个简单的串口通信程序。

该程序应包括以下功能：- 打开指定的串口端口- 配置串口的波特率、数据位、停止位等参数- 循环读取串口接收缓冲区中的数据，并进行处理- 将需要发送的数据写入串口发送缓冲区步骤四：测试串口通信将串口转USB转换器插入计算机，并将外部设备连接至串口转USB转换器。

运行编写好的串口通信程序，并观察实验结果。

测试串口通信的方法可以有很多，可以通过发送和接收数据包来验证通信是否正常。

步骤五：总结与分析根据实验结果，总结并分析串口通信的性能和应用场景。

可以考虑以下问题：- 串口通信在哪些领域得到了广泛应用？- 串口通信有哪些特点和优势？- 在实际应用中，串口通信可能遇到哪些常见问题，如何解决？4. 实验结论通过本实验，我们了解了串口通信的基本原理和实际应用方法。

网络编程与实践实验报告实验内容：串口通信编程学号：S201502189姓名：职荣豪日期：2015-9-28一、实验要求使用VS2010编写基于对话框的MFC应用程序，两个窗口分别使用两个串口，使得这两个窗口可以进行通信，包括数据的发送与接收。

二、实验原理本实验使用Microsoft Communications Control控件，利用这个ActiveX控件，只需要编写少量代码即可轻松进行通信。

该控件相关的函数如下：put__CommPort：设置串口号put_Settings：以字符串的形式设置波特率、奇偶校验位（n-无校验，e-偶校验，o-奇校验）、数据位数、停止位数put_InputMode：设置接收数据的类型（0-文本类型，1-二进制类型）put_InputLen：设置从接收缓冲区读取的字节数，0表示全部读取put_InBufferSize：设置接收缓冲区大小put_OutBufferSize：设置发送缓冲区大小put_RThreshold：设定当接收几个字符时触发OnComm事件，0表示不产生事件，1表示每接收一个字符就产生一个事件put_SThreshold：设定在触发OnComm事件前，发送缓冲区内所允许的最少的字符数，0表示发送数据时不产生事件，1表示当发送缓冲区空时产生OnComm事件put_PortOpen：打开或关闭串口，传入参数为true时打开串口，传入参数为false时关闭串口get_CommEvent：获得串口上刚发生的事件，事件值为2表示接收到数据get_InBufferCount：获得缓冲区中的数据位数get_Input：获取缓冲区数据，返回类型为VARIANTput_Output：发送数据三、设计思路需要添加一个Microsoft Communications Control控件，用于进行串口通信。

由于要求同一程序可运行两个窗口进行相互通信，需要两个窗口开启两个不同串口，故需要添加一个Edit Control控件用于输入串口号，并添加打开串口按钮，在点击该按钮时对串口控件的参数进行设置并开启串口。

串口通讯实验报告串口通讯实验报告一、引言串口通讯是计算机与外部设备进行数据交互的一种重要方式。

在本次实验中，我们通过使用串口通讯实现了计算机与单片机之间的数据传输，探索了串口通讯的原理和应用。

二、实验目的本次实验的目的是通过串口通讯实现计算机与单片机之间的数据传输，并观察数据的传输过程和结果。

通过这个实验，我们可以更好地理解串口通讯的工作原理，并掌握串口通讯的基本操作方法。

三、实验原理串口通讯是通过串行传输方式实现数据传输的。

在计算机和外部设备之间，数据通过串行的方式进行传输，即逐位地进行传送。

串口通讯的原理主要包括波特率、数据位、停止位和校验位等参数的设置。

四、实验步骤1. 准备工作：连接计算机和单片机，确保串口线连接正确。

2. 设置串口参数：打开计算机的串口设置工具，设置波特率、数据位、停止位和校验位等参数。

3. 单片机编程：编写单片机程序，设置串口通讯的相关参数，并实现数据的接收和发送功能。

4. 计算机编程：编写计算机程序，通过串口通讯接收单片机发送的数据，并进行相应的处理和显示。

5. 实验验证：运行单片机程序和计算机程序，观察数据的传输过程和结果，验证串口通讯的正确性。

五、实验结果与分析经过实验，我们成功地实现了计算机与单片机之间的数据传输。

通过串口通讯，我们可以将计算机上的数据发送到单片机上，并从单片机上接收到数据，实现了双向的数据交互。

我们还观察到，在不同的串口参数设置下，数据传输的速度和稳定性会有所差异。

六、实验应用串口通讯在现实生活中有着广泛的应用。

例如，我们可以通过串口通讯将计算机连接到打印机或扫描仪上，实现打印和扫描功能。

此外，串口通讯还可以应用于工业自动化控制、仪器仪表通讯等领域。

七、实验总结通过本次实验，我们深入了解了串口通讯的原理和应用，并成功地实现了计算机与单片机之间的数据传输。

通过实验，我们掌握了串口通讯的基本操作方法，并对串口通讯的参数设置和数据传输过程有了更深入的理解。

信息工程学院实验报告课程名称：单片机原理及接口实验项目名称：串口通信实验 实验时间：2017.5 一、实 验 目 的:1．了解什么是串口，串口的作用等。

2、了解串口通信的相关概念3、利用keil 软件，熟悉并掌握中串口通信的使用4、通过实验，熟悉串口通信程序的格式，串口通信的应用等二、实 验 原 理 1、串口通信概念：单片机应用与数据采集或工业控制时，往往作为前端机安装在工业现场，远离主机，现场数据采用串行通信方式发往主机进行处理，以降低通信成本，提高通信可靠性。

如下图所示。

2、串口数据通信方式及特点★ 数据通信方式有两种：并行通信与串行通信 ★并行通信： 所传送数据的各位同时发送或接收，数据有多少位就需要多少根数据线。

特点： 速度快，成本高，适合近距离传输 如计算机并口，打印机，8255 。

★串行通信：所传送数据的各位按顺序一位一位 地发送或接收。

只需一根数据，一根地线，共2 根特点：成本低，硬件方便，适合远距离通信， 传输速度低。

串行通信与并行通信示意图如下：成 绩：指导老师(签名)：3、串行通信基本格式①单工通信：数据只能单向传送。

②半双工通信：通信是双向的，但每一时刻，数据流通的方向是单向的。

③全双工通信：允许数据同时在两个方向流动，即通信双方的数据发送和接收是同时进行的。

4、异步串行通信/同步串行通信①异步串行通信：异步串行通信采用如下的帧结构：起始位+ 8位数据位+ 停止位或起始位+ 9位数据位+ 停止位其中：起始位为低电平，停止位为高电平。

优点：硬件结构简单缺点：传输速度慢②同步串行通信：在同步通信中，发送方在数据或字符开始处就用同步字符(常约定1～2个字节)指示一帧的开始，由时钟来实现发送端和接收端同步，接收方一旦检测到与规定的同步字符符合，下面就连续按顺序传送若干个数据，最后发校验字节。

见下图：5、串行通信过程与UART基本的计算机异步串行通信系统中，两台计算机之间通过三根信号线TxD、RxD和GND连接起来，TxD与GND构成发送线路，RxD与GND构成接收线路。

串口通信实验报告摘要本实验旨在通过串口通信实现两个设备之间的数据传输。

通过使用串口通信协议，我们能够在不同设备之间进行双向数据传输，实现设备之间的数据交互。

本文将介绍串口通信的基本原理、实验设备和步骤、实验结果以及讨论与总结。

一、引言串口通信是一种常用的通信方式，它被广泛应用于计算机、嵌入式系统、智能设备等领域。

串口通信通过连接计算机或其他设备的串口接口，实现设备之间的数据交换。

串口通信具有传输速度快、稳定可靠、易于实现等优点，因此在实际应用中得到了广泛的应用。

二、实验设备和步骤1. 实验设备本实验使用以下设备进行串口通信实验：- 一台计算机- 一块开发板或者单片机- 两根串口线- 软件串口调试助手2. 实验步骤（1）连接串口线首先，将一根串口线的一个端口连接到计算机的串口接口，另一个端口连接到开发板或者单片机的串口接口。

然后，将另一根串口线的一个端口连接到计算机的另一个串口接口，另一个端口连接到开发板或者单片机的另一个串口接口。

（2）设置串口参数打开软件串口调试助手，在设置界面中选择正确的串口号和波特率，并设置其他参数，如数据位、停止位、奇偶校验等。

（3）发送和接收数据在软件串口调试助手的发送界面中输入要发送的数据，并点击发送按钮。

然后，在接收界面中即可看到接收到的数据。

三、实验结果本实验通过串口通信成功地实现了数据的发送和接收。

在软件串口调试助手的发送界面中，我们输入了一段文本，并成功发送到开发板或者单片机。

在接收界面中，我们成功接收到了从开发板或者单片机发送过来的数据，并正确显示在接收界面上。

四、讨论与总结通过本次实验，我们深入了解了串口通信的基本原理和实验步骤。

串口通信具有不同的参数设置，需要根据实际情况进行调整。

同时，在实际应用中，应注意串口接口的连接问题，确保连接正确、稳定。

另外，在数据传输过程中，也需要注意数据的格式和校验问题，以保证数据的准确性。

在今后的学习和实践中，我们可以进一步探索串口通信的应用领域。

一、实验目的1. 了解串口通信的基本原理和作用。

2. 掌握单片机串口通信的编程方法。

3. 通过实验验证串口通信的可靠性和稳定性。

二、实验原理串口通信是指通过串行通信接口进行的数据传输方式。

串口通信具有传输速率较低、通信距离较近等特点，但具有简单、可靠、易于实现等优点。

在单片机应用中，串口通信广泛应用于数据采集、设备控制、远程通信等领域。

单片机串口通信的基本原理是：通过单片机的串行通信接口（如UART、USART等）发送和接收数据。

串口通信的数据格式通常包括起始位、数据位、奇偶校验位和停止位。

三、实验设备1. 单片机开发板（如STC89C52、STM32等）2. 串口调试助手（如PuTTY、串口调试助手等）3. 仿真软件（如Proteus、Keil等）四、实验内容1. 串口通信硬件连接2. 串口通信软件编程3. 串口通信调试与验证五、实验步骤1. 硬件连接（1）将单片机的TXD、RXD、GND等引脚与计算机的串口通信线相连。

（2）将计算机的串口通信线与串口调试助手相连。

2. 软件编程（1）在仿真软件中编写单片机程序，实现数据的发送和接收。

（2）在串口调试助手中编写程序，实现数据的发送和接收。

3. 调试与验证（1）在仿真软件中运行单片机程序，观察串口调试助手中的数据是否正确接收。

（2）修改单片机程序，改变发送和接收的数据，验证串口通信的可靠性。

六、实验结果与分析1. 实验结果通过实验，成功实现了单片机与计算机之间的串口通信。

在串口调试助手中，可以观察到单片机发送的数据被正确接收，同时也可以向单片机发送数据。

2. 实验分析（1）实验验证了单片机串口通信的可靠性和稳定性。

（2）实验过程中，需要注意波特率、数据位、停止位等参数的设置，以保证通信的准确性。

（3）实验过程中，可以尝试不同的通信协议，如ASCII码、十六进制等，以适应不同的应用场景。

七、实验心得1. 串口通信是一种简单、可靠的数据传输方式，在单片机应用中具有广泛的应用前景。

VB串口通信实验1．实验要求：设计一个串口通信程序，用于信息的接收和发送2．实验目的：2.1熟悉并掌握串口标准及原理；2.2实现PC机与PC机之间通过串口进行数据的收发；3.3熟悉VB语言编写程序的环境，用VB开发串口通信程序3．实验步骤：3.1运行VB程序，出现“新建工程”对话框，选择“标准EXE”，单击“打开”命令按钮，进入VB工程集成开发环境；3.2 添加串口通信控件MSComm到工具箱中；3.3界面设计（1）添加两个文本框控件：Text1 和Text2，用于输入要发送的字符和显示要接收的字符；（2）添加两个标签控件：Label1和Label2，作为发送和接收字符区的标签；（3）添加一个按钮控件：Command1执行发送字符命令；（4）添加一个MSComm控件。

3.4属性设置3.5程序代码设计Private Sub Form_Load()mPort = 1MSComm1.Settings = "9600,n,8,1" MSComm1.InputMode = 0MSComm1.RThreshold = 1MSComm1.PortOpen = TrueEnd SubPrivate Sub Cmdsend_Click()If Textsend.Text = "" Thenpp = MsgBox("发送的数据不能为空！", 16) Exit SubEnd IfMSComm1.Output = Trim(Textsend.Text)End SubPrivate Sub MSComm1_OnComm()Dim buf$Select Case mEventCase comEvCDCase comEvCTSCase comEvDSRCase comEvReceivebuf = Trim(MSComm1.Input)Case comEvSend。

信息工程学院实验报告课程名称：单片机原理及接口实验项目名称：串口通信实验实验时间：2017.5一、实验目的:1．了解什么是串口，串口的作用等。

2、了解串口通信的相关概念3、利用keil软件，熟悉并掌握中串口通信的使用4、通过实验，熟悉串口通信程序的格式，串口通信的应用等二、实验原理1、串口通信概念：单片机应用与数据采集或工业控制时，往往作为前端机安装在工业现场，远离主机，现场数据采用串行通信方式发往主机进行处理，以降低通信成本，提高通信可靠性。

如下图所示。

2、串口数据通信方式及特点★数据通信方式有两种：并行通信与串行通信★并行通信：所传送数据的各位同时发送或接收，数据有多少位就需要多少根数据线。

特点：速度快，成本高，适合近距离传输如计算机并口，打印机，8255 。

★串行通信：所传送数据的各位按顺序一位一位地发送或接收。

只需一根数据，一根地线，共2 根特点：成本低，硬件方便，适合远距离通信，传输速度低。

串行通信与并行通信示意图如下：成绩：指导老师(签名)：3、串行通信基本格式①单工通信：数据只能单向传送。

②半双工通信：通信是双向的，但每一时刻，数据流通的方向是单向的。

③全双工通信：允许数据同时在两个方向流动，即通信双方的数据发送和接收是同时进行的。

4、异步串行通信/同步串行通信①异步串行通信：异步串行通信采用如下的帧结构：起始位+ 8位数据位+ 停止位或起始位+ 9位数据位+ 停止位其中：起始位为低电平，停止位为高电平。

优点：硬件结构简单缺点：传输速度慢②同步串行通信：在同步通信中，发送方在数据或字符开始处就用同步字符(常约定1～2个字节)指示一帧的开始，由时钟来实现发送端和接收端同步，接收方一旦检测到与规定的同步字符符合，下面就连续按顺序传送若干个数据，最后发校验字节。

见下图：5、串行通信过程与UART基本的计算机异步串行通信系统中，两台计算机之间通过三根信号线TxD、RxD和GND连接起来，TxD与GND构成发送线路，RxD与GND构成接收线路。

串口通信的实验报告串口通信的实验报告一、引言串口通信是一种常见的数据传输方式，广泛应用于各种电子设备和计算机系统中。

本实验旨在通过实际操作，探究串口通信的原理和应用。

二、实验目的1.了解串口通信的基本原理；2.学习串口通信的配置和编程方法；3.实现串口通信的数据传输。

三、实验设备和材料1.计算机；2.串口通信模块；3.串口线；4.示波器。

四、实验步骤1.连接串口通信模块和计算机，确保电源供应正常；2.打开计算机的串口通信软件，并进行相应的配置；3.编写串口通信程序，实现数据的发送和接收；4.通过示波器观察串口通信的波形。

五、实验结果经过实验，我们成功实现了串口通信的数据传输。

在发送端，我们通过编程将一段字符串发送到串口通信模块，然后通过串口线将数据传输到接收端。

在接收端，我们通过串口通信模块接收到数据，并将其显示在计算机上。

通过示波器观察，我们可以清晰地看到数据在串口通信线上的传输波形。

六、实验分析串口通信是一种相对简单而稳定的数据传输方式。

与其他通信方式相比，串口通信具有传输速率较低、传输距离较短等特点。

然而，由于其成本低廉、易于实现和广泛应用等优势，串口通信在很多领域仍然得到广泛应用。

在本次实验中，我们通过配置串口通信软件和编写相应的程序，成功地实现了数据的传输。

通过示波器的观察，我们可以看到串口通信的波形，验证了数据的传输过程。

通过实验，我们对串口通信的原理和应用有了更深入的了解。

七、实验总结通过本次实验，我们不仅学习到了串口通信的基本原理和配置方法，还亲自实践了串口通信的数据传输过程。

实验结果表明，串口通信是一种可靠且实用的数据传输方式，广泛应用于各种电子设备和计算机系统中。

在今后的学习和工作中，我们可以进一步探究串口通信的高级应用，如串口通信的协议、错误检测和纠正等。

同时，我们也可以尝试使用不同的串口通信模块和软件，进一步提高串口通信的性能和稳定性。

总之，串口通信作为一种重要的数据传输方式，对于我们的学习和工作具有重要意义。
