三维图绘制规范

  • 格式：pdf
  • 大小：313.84 KB
  • 文档页数：6

主题：三维图制作规范
生效日期:2010-11-16
1. 目的：
确保三维图绘制准确，统一。

2. 适用范围：
研发部系统组成员。

3.具体规范：
3.1 版本规范
3.1.1总装配文件夹根据项目的阶段分别定义，分为首件三维图，批量三维图。

3.1.2首件三维图根据评审的次数分别定义首件鉴定1，首件鉴定2……首件鉴定N ，视评审的具体次数而定。

每阶段文件夹下有TXT 文本文档记录每次的更改点。

3.2 文件夹命名规范
3.2.1 总体装配文件夹根据版本定义，“机型_三维图-N ”，N 为具体的版本信息。

举例说明：广州地铁一号线首件三维图的第二次评审三维图文件夹，命名：广州地铁一号线_三维图-1.2。

3.3 总装配文件夹规范
3.3.1 总体装配体的原则为分层次装配。

从文件夹来分，在同一版本下，文件夹下包括整
机钣金组件文件夹，系统管路文件夹，主要物料文件夹，电控物料文件夹，整机系统组件装配体文件，整机组件装配体文件，如下表所示：
整机钣金组件文件夹 系统管路文件夹
主要物料文件夹
电控物料文件夹
整机系统组件装配体文件 整机总
装配文
件
整机组件装配体文件
具体举例说明，下图为广州地铁三维图文件夹
3.3.2整机钣金组件文件夹一般情况下又包括内机底板组件文件夹，中部底板组件文件夹，外机底板组件文件夹，前箱板组件文件夹，后箱板组件文件夹，左箱板组件文件夹，右箱板组件文件夹，中隔板组件文件夹，内机顶盖组件文件夹，外机顶盖组件文件夹，蒸发器支架组件文件夹，冷凝器支撑组件文件夹，外机顶盖组件文件夹，整机钣金组件装配体文件。

每个文件夹下包括相对应组件的零件文件或组件文件，如下表所示：
编制
会签 批准
主题：三维图制作规范
生效日期:2010-11-16
内机底板组件文件夹 内风机安装组件
内机底板等零件 中部底板组件文件夹 外机底板组件文件夹 前箱板组件文件夹 后箱板组件文件夹
左箱板组件文件夹 安装脚组件
左箱板等零件 右箱板组件文件夹 中隔板组件文件夹 内机顶盖组件文件夹 外机顶盖组件文件夹 蒸发器支架组件文件夹
电控盒组件文件夹
包括电控钣金和电控元器件 冷凝器支撑组件文件夹 外机顶盖组件文件夹
整机钣金组件文件夹
整机钣金组件装配体文件
举例说明，下图为广州地铁一号线车辆变频空调整机钣金组件文件夹
此文件夹下的零件为属于整机钣金组件或者整机系统组件中的钣金零件，但是不属于整机钣金组件下的组件中，因此单独放在此文件夹下面。

3.3.3 电控物料文件夹下包括空调所用的电控元器件。

3.3.4 以上文件夹的命名根据研发文件《技术文件编号规则》制定，所延伸的文件夹视空调方案来定。

3.3.5 以上文件夹下所包含的物料首先考虑借用，从公司公用电脑上的《整机零部件三维图库》中统一调用。

如有新用零部件，在项目定型完成后，要通知零件库管理员，将零件库进行添加更新。

文件编号: LJGL-02-041 版 次:B/0
朗进集团管理文件
页 次:3/6
主题：三维图制作规范
生效日期:2010-11-16
3.4 零件绘制规范
3.4.1 绘制零部件时，草图平面应该根据零件的朝向，选择基准面，并且增加限制。

如下图绘制一个铜管卡箍。

如上图所示，首先规定XY 轴辅助线，从原点和基准面确定好绘图尺标。

3.4.2 再按照设计要求绘制图形，其中，对于堆成图形，要添加几何关系限制，如对称、共线、相等等限制，尽量不要用尺寸来限制几何关系。

3.4.3草图绘制完成时，所有线型颜色都为黑色，此时表示所有线型为定型线型，若为蓝色线型时，则表示未定型线型，很容易造成后续修改尺寸错误。

3.4.4草图绘制完成后，确定拉伸方向时，尽量选择拉伸方向为两侧对称。

3.4.5 绘制完成后，基准面为零件的标准参考面，为后续装配的准确性做准备，如下图所示：
主题：三维图制作规范生效日期:2010-11-16
3.5装配体绘制规范
3.5.1装配体文件在装配时，应遵循下图层级关系。

主题：三维图制作规范
生效日期:2010-11-16
内机底板组件 内机底板等组件内零件装配
中部底板组件等钣金组件装配
电控物料零部件在电控盒组件中添加
整机钣金组件
单独零件添加
内风机组件
内风机的零部件装配添加
外风机组件 外风机的零部件装配添加
整机组件
新风阀组件等除钣
金、系统部件的组件或者零件添加
压机组件 两器组件 整机系统组件
管路等系统组件或者零部件添加
3.5.2 在装配时，尽量采用装配体基准面与零部件基准面进行装配限定关系，以方便后续的更改调整，减少工作量。

3.5.3 在装配体中，第一个零件文件的添加时，取消“固定”，更改为浮动模式，然后将零件的上视、前视和右视基准面与装配体的上视、前视和右视基准面注意对齐，使文件在“等轴测”视图时，满足零件正面朝上，符合视觉特征。

3.5.4举例如重庆轻轨三号线变频车辆空调装配树，如下图所示：
主题：三维图制作规范生效日期:2010-11-16。

合集下载

绘制A3标准图纸幅面

绘制A3标准图纸幅面

• 工具栏：由形象化的图标按钮组成，系统共定义了37个工具栏供用户调用。 单击工具栏中的图标按钮，AutoCAD即可选择相应的命令。
• 绘图区：是用户在屏幕上绘制和修改图形的工作区域，也称绘图窗口，在此 区域用户按1：1的比例绘图。
据的尺寸。如开间尺寸、进深尺寸、墙体厚度、门 窗大小等。 • 制图尺寸是指国家制图标准规定的图纸规格，一些 常用符号及线形宽度尺寸等，如定位轴线编号大小 、指北针符号尺寸、标高符号尺寸、文字的高度、 箭头的大小以及粗细的宽度要求等。
14
1.2.3 AutoCAD的启动与退出
• 1. 启动 安装AutoCAD 2010后，系统会自动在桌面上产生一
1.2.2 建筑制图的基本规范
• 3. 图线
《国标》对线型及线宽作了规定。图线的宽度b，宜从 1.4、1.0、0.7、0.5、0.35、0.25、0.18、0.13mm 线宽 系列中选取。图线宽度不应小于0.1mm。每个图样，应根 据复杂程度与比例大小，先选定基本线宽b，再选用表1-4 中相应的线宽组。
16
1.2.4 AutoCAD工作界面
• 启动AutoCAD 2010工作界面，为了方便使用过 以前AutoCAD版本的用户，能快速学会AutoCAD 2010中文版，请用鼠标单击AutoCAD 2010应用 程序下边状态栏右侧的图标初始设置工作空间 ， 选择AutoCAD经典。工作界面主要由标题栏、菜 单栏、工具栏、绘图区域、十字光标、坐标系、 命令行和状态栏等组成。
9
1.2.2 建筑制图的基本规范
• 2. 标题栏
在每张建筑工程图中，为了方便查阅图纸，图纸右下角都 有标题栏, 格式符合《国标》规范要求，并作为统一标识 不得修改。在建筑工程设计中，一个建筑工程单位均有基 本固定的图框以及标题栏。在AutoCAD图形绘制中推荐使 用的标题栏格式如下图1-3所示。
绘图规范简介

绘图规范简介


四、标注和字体： ㈠、标注：
12、曲线巷道平面图尺寸界线及曲线参数应按下图进 行标注。
四、标注和字体： ㈠、标注： 13、在一幅图纸上有两个或两个以上视图时，尺寸应详尽标注 在主要视图上，辅助视图上只标注相关位置尺寸；当辅助视 图不在一幅图纸上时，应在该视图上详尽标注尺寸。 14、标注直径时，应在尺寸数字前加注符号“φ ”；标注半径 时，应在尺寸数字前加注符号“R”。 15、在平面图上标注倾斜巷道斜长尺寸时，应将尺寸数字加注 括弧。 16、标注倾斜巷道坡度时，在剖面图中直接标注巷道坡度，平 面图中在巷道旁标注箭头，箭头指向巷道下坡方向，巷道倾 角标注在箭头上方。 17、井巷名称、工程区段、构件、曲线参数、钢筋等可用引出 线标注编号、代号及文字说明，并应符合下列规定：引出线 应采用细实线绘制，用直线或折线表示。同时引出几个相同 部分的引出线，宜互相平行，也可画成集中一点的放射线。
图或地质平面图上（确保各类地质信息齐全），根据设计需 要选用整幅或截取合适的范围作为底图，绘齐已有巷道，开 展设计工作；设计过程中未经地质资料提供部门书面同意， 底图上所有地质和水文资料不得随意更改或删除。
2、选用的底图，要能够显示全部地质信息与设计工程
以及关联的生产系统、与相邻采区、煤层、工作面和巷道之 间在平面或空间上的关系等。具体为：
风、水、压风、瓦斯抽排管、电缆、信号线吊挂位置和高度；
水沟位置和尺寸等。
五、设计图纸绘制： ㈥、其他图纸：
1、生产系统图：与采区和工作面设计有关的通风、运 输、压风、供风等生产系统图，以相应的采区和工作面平面 图为底图绘制，要能全面反映采区、区段或工作面与上级系
统及相邻同级系统间的关系；包括供电系统图、排水系统图
绘图规范简介
一、总体要求：

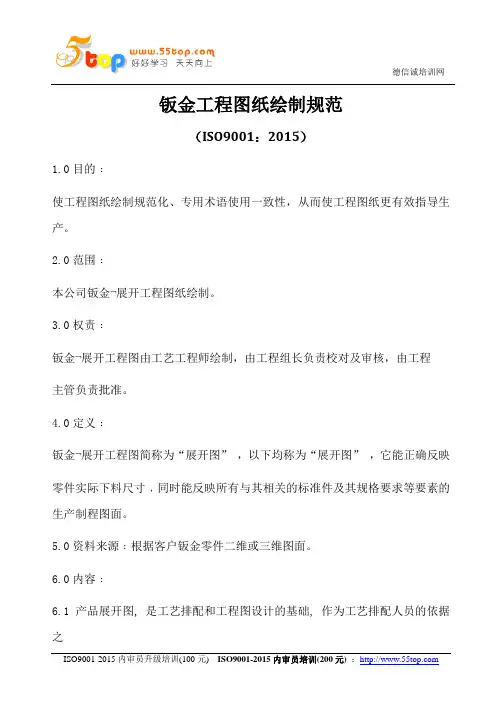

ISO9001-2015钣金工程图纸绘制规范
