TDA2030A带音调双18W功放板

TDA2030电路JRC4558电路工作原理，如图纸所示：主要分为三部分。

分别为电源电路、卫星箱功放电路、超重低音电路.一、电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。

正负16V为三块功放芯片TDA2030，UT C2030提供电源。

另一路经过R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。

在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。

二、左右声道放大电路（卫星箱功放电路），因左右声道作原理完全一致。

这里我只以图纸的左声道为例，作个介绍。

如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。

尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。

图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。

因此，调整R7的阻值，就可以调整放大倍数。

R11/C7为扬声器补偿网络。

三、超低音电路。

由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚，图中IC4A为超低音的前置放大器。

R201T将此放大器的放大倍数设置为6倍左右。

（R17/R18），经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。

TDA2030A立体声功率放大器制作指导元器件准备:1.TDA2030A芯片-2个2. 电解电容 - 2200uf，25V - 2个3.电阻-1K欧姆-2个4.电阻-33欧姆-2个5.电阻-10欧姆-2个6. 电容 - 0.1uf - 2个7. 电容 - 100uf，25V - 2个8.可变电阻-500欧姆-2个9.音频输入插座-2个10.扬声器插座-2个11.PCB板12.连接线13.电源适配器步骤1:连接器件首先，将元器件连接到PCB板上。

首先连接两个TDA2030A芯片，确保他们正确安装在两个芯片座上。

然后将两个2200uf，25V的电解电容连接到芯片的边缘引脚和地线之间, 正极连接到边缘引脚，负极连接到地线。

接着，将两个1K欧姆电阻连接到芯片的非反馈引脚和地线之间。

再往下，将两个33欧姆电阻连接到芯片的输出引脚和扬声器插座之间。

然后将两个10欧姆电阻连接到芯片的输出引脚和地线之间。

然后将两个0.1uf电容连接到芯片的非反馈引脚和地线之间。

最后将两个100uf，25V的电容连接到芯片的扬声器插座和地线之间。

正极连接到扬声器插座，负极连接到地线。

步骤2:连接音频输入插座接下来，将两个音频输入插座连接到芯片的输入引脚和地线之间。

确保连接正确，左声道与左芯片连接，右声道与右芯片连接。

步骤3:连接电源适配器将电源适配器的正极连接到芯片的VCC引脚，负极连接到芯片的GND引脚。

步骤4:调整音量将两个500欧姆的可变电阻连接到芯片的输入引脚和地线之间。

步骤5:完成完成连接后，仔细检查每个连接是否正确，确保没有短路和松动的连接。

然后，将芯片安装在接线盒中，并用螺丝紧固它。

最后，将扬声器插头插入扬声器插座，将音频输入插头插入音频输入插座，接通电源适配器，打开音源，调节音量可正常操作。

以上就是使用TDA2030A芯片制作立体声功率放大器的步骤。

请务必小心操作，确保安全，以免损坏设备。

经典的20个模拟电路原理及其电路图对模拟电路的掌握分为二个层次：初级层次：是熟练记住这二十个电路，清楚这二十个电路的作用。

只要是电子爱好者，只要是学习自动化、电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。

中级层次：是能分析这二十个电路中的关键元器件的作用，每个元器件岀现故障时电路的功能受到什么影响，测量时参数的变化规律，掌握对故障元器件的处理方法；定性分析电路信号的流向，相位变化；定性分析信号波形的变化过程；定性了解电路输入输岀阻抗的大小，信号与阻抗的关系。

有了这些电路知识，您极有可能成长为电子产品和工业控制设备的岀色的维修维护技师。

高级层次：是能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。

达到高级层次后，只要您愿意，受人尊敬的高薪职业--电子产品和工业控制设备的开发设计工程师将是您的首选职业。

IN TF1 Vo桥式整流电路1、二极管的单向导电性:伏安特性曲线：理想开关模型和恒压降模型:2、桥式整流电流流向过程：输入输出波形：3、计算：Vo, Io,二极管反向电压。

o电源滤波一电容滤波电源滤波器1、电源滤波的过程分析:波形形成过程:2、计算：滤波电容的容量和耐压值选择三、信号滤波器1、信号滤波器的作用：与电源滤波器的区别和相同点：2、LC串联和并联电路的阻抗计算，幅频关系和相频关系曲线。

3、画出通频带曲线。

计算谐振频率。

<^-0000 in[ -----------------4微分和积分电路1、电路的作用，与滤波器的区别和相同点。

2、微分和积分电路电压变化过程分析，画岀电压变化波形图。

3、计算：时间常数，电压变化方程，电阻和电容参数的选择3,信号滤波器四、 微分和积分电路a 微分电路b 枳分电略out<3L 0OoutC0 --------------_::佶号滤波1_帯阳｛陷波器】 尺J-------- *1 • 二VoC1、三极管的结构、三极管各极电流关系、特性曲线、放大条件。

图3－3－5TDA2030集成音频功放装配图
二、TDA2030集成音频功放电路故障的维修
由于集成音频功放电路结构简单，元件数量较分立元件功放少了很多，其维修方法可以参考分立元件OCL功放电路进行。
维修中要求熟悉集成电路的相关引脚功能，可以通过在线测量各引脚的电阻和工作电压，对比正常时的相关参数进行检修。

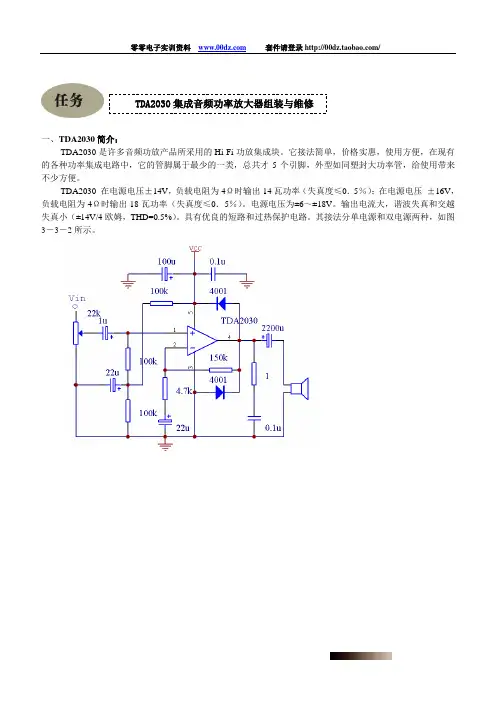

图3－3－3TDA2030集成音频功放电路原理图
图3－3－4TDA2030集成音频功放供电电路原理图
(二)电路元器件选择（套件：/item.htm?id=5641928561）
TDA2030为功率元件，使用过程中将会产生大量热量，要求安装到足够大的散热片上。信号输入插座采用双孔莲花插座，功放输出插座和电源连接采用便于接线的接线端子。其余元件的选择可以参见表3-3-2。
表3-3-2集成音频功放电路元件清单
元件代号
元件名称
规格型号
数量
备注
D1～D4
二极管
1N4007
4
R101、R201
电阻器
RT1-0.25-1KΩ±5%
2
R102、R202
电阻器
RT1-0.25-10KΩ±5%
2
R103、R203
电阻器
RT1-0.25-1.5KΩ±5%
2
R104、R204
电阻器
RT1-0.25-5.6KΩ±5%
电阻器
RT1-0.5-10Ω±5%
2
W101、W102、W103
双联电位器
50K
3
C1-C4
电解电容器
2200μF/25V
4
C5、C6
涤纶电容
0.1μF
2
C101、C201
