塑料超声波焊接结构一、介绍塑料超声波焊接结构是一种常用的塑料焊接技术，通过超声波振动将塑料件的表面加热并压合，实现塑料件的连接。
本文将对塑料超声波焊接结构进行全面、详细、完整且深入地探讨。
二、原理塑料超声波焊接结构的原理是利用超声波振动将塑料件的表面加热并压合，实现塑料件的连接。
具体步骤如下： 1. 将需要焊接的塑料件放置在焊接工装中。
2. 通过超声波振动器将超声波传导到塑料件上。
3. 超声波振动使得塑料件表面分子产生摩擦热，温度升高。
4. 当温度升高到一定程度时，塑料件表面开始软化。
5. 在超声波振动的作用下，将两个塑料件的表面压合在一起。
6. 随着温度的升高和超声波振动的作用，塑料件表面的分子逐渐交错并重新排列，形成焊接接头。
7. 焊接接头冷却后，塑料件之间形成坚固的连接。
三、优点塑料超声波焊接结构具有以下优点： 1. 高效：焊接速度快，可以实现连续生产。
2. 焊接强度高：焊接接头强度高，与塑料件本身强度相当。
3. 无需添加其他材料：不需要焊接剂或胶水等辅助材料。
4. 焊接过程无污染：焊接过程中无产生烟尘、气味等污染物。
5. 适用范围广：适用于各种塑料材料的焊接。
四、应用领域塑料超声波焊接结构广泛应用于以下领域： 1. 汽车制造：用于汽车塑料件的连接，如车灯、仪表盘等。
2. 电子电器：用于电子电器产品的组装，如手机、电视机等。
3. 包装行业：用于塑料包装产品的制造，如瓶盖、塑料袋等。
4. 医疗器械：用于医疗器械的生产，如输液器、注射器等。
五、注意事项在进行塑料超声波焊接结构时，需要注意以下事项： 1. 焊接温度控制：要控制好焊接温度，避免过高或过低导致焊接质量下降。
2. 焊接压力控制：要控制好焊接压力，避免过大或过小导致焊接接头强度不足。
3. 焊接时间控制：要控制好焊接时间，避免过长或过短影响焊接效果。
4. 选择适当的超声波频率：不同塑料材料对超声波频率的要求不同，需要选择适当的频率。

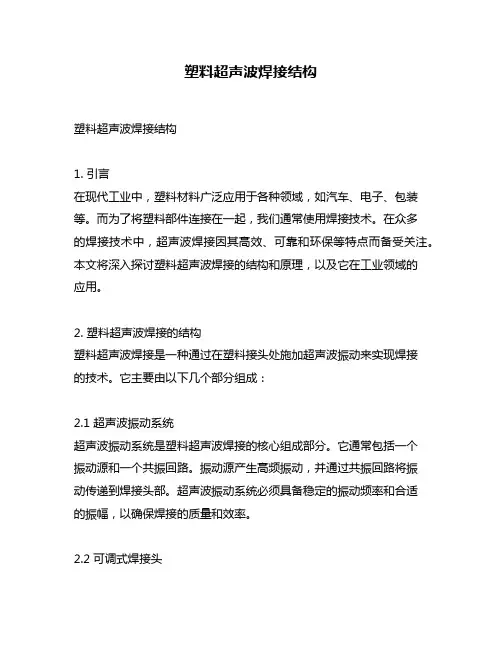

塑料超声波焊接结构塑料超声波焊接结构1. 引言在现代工业中，塑料材料广泛应用于各种领域，如汽车、电子、包装等。
而为了将塑料部件连接在一起，我们通常使用焊接技术。
在众多的焊接技术中，超声波焊接因其高效、可靠和环保等特点而备受关注。
本文将深入探讨塑料超声波焊接的结构和原理，以及它在工业领域的应用。
2. 塑料超声波焊接的结构塑料超声波焊接是一种通过在塑料接头处施加超声波振动来实现焊接的技术。
它主要由以下几个部分组成：2.1 超声波振动系统超声波振动系统是塑料超声波焊接的核心组成部分。
它通常包括一个振动源和一个共振回路。
振动源产生高频振动，并通过共振回路将振动传递到焊接头部。
超声波振动系统必须具备稳定的振动频率和合适的振幅，以确保焊接的质量和效率。
2.2 可调式焊接头可调式焊接头是用来传导超声波振动到塑料接头的部件。
它通常由一个焊接头和一个压力传感器组成。
焊接头的设计可以根据不同的焊接要求进行调整，以确保焊接头与被焊接件之间的接触面积最大化，从而提高焊接的效果。
压力传感器用于监测焊接头对被焊接件的施加压力，以确保焊接的一致性和可靠性。
2.3 焊接基座焊接基座提供了一个稳定的支撑平台，用于固定被焊接件和焊接头。
它通常由金属材料制成，以确保足够的结构强度和耐久性。
焊接基座还可以通过可调节的夹具来确保被焊接件的准确定位和固定，从而提高焊接的精度和稳定性。
3. 塑料超声波焊接的原理塑料超声波焊接的原理基于超声波在塑料中传播时的特性。
当超声波通过塑料时，它会产生机械能，从而使塑料分子振动。
这种振动会导致塑料接头表面的摩擦和热量的产生，进而使塑料接头部分熔化。
当振动源停止振动时，熔融的塑料冷却和固化，从而形成坚固的焊点。
4. 塑料超声波焊接的应用塑料超声波焊接广泛应用于各个行业和领域，其中一些应用包括：4.1 汽车工业在汽车制造过程中，塑料超声波焊接被用于连接汽车零部件，如车灯、仪表板等。
由于超声波焊接可以快速、可靠地连接塑料部件，因此它在汽车工业中发挥着重要的作用。
超声波焊接塑胶件的设计超聲波焊接塑膠件的設計塑膠件的設計代注塑方式能有效提供比較完美的焊接用塑膠件。
光我們決定用超聲波焊接技術完成熔合時，塑膠件的結構設計必須首先考慮如下幾點：1 焊縫的大小（即要考慮所需強度）2 是否需要水密、氣密3 是否需要完美的外觀4 避免塑膠熔化或合成物的溢出5 是否適合焊頭加工要求焊接品質可能通過下述幾方面的控制來獲得：1 材質2 塑膠件的結構3 焊接線的位置和設計4 焊接面的大小5 上下表面的位置和鬆緊度6 焊頭與塑膠件的妝觸面7 順暢的焊接路徑8 底模的支持為了獲得完美的、可重複的熔焊方式，必須遵循三個主要設計方向：1 最初接觸的兩個表面必須小，以便將所需能量集中，並儘量減少所需要的總能量（即焊接時間）來完成熔接。
2 找到適合的固定和對齊的方法，如塑膠件的接插孔、臺階或企口之類。
3 圍繞著連接介面的焊接面必須是統一而且相聯繫互緊密接觸的。
如果可能的話，接觸面儘量在同一個平面上，這樣可使能量轉換時保持一致。
下面就對塑膠件設計中的要點進行分類舉例說明：整體塑膠件的結構1.1塑膠件的結構塑膠件必須有一定的剛性及足夠的壁厚，太薄的壁厚有一定的危險性，超聲波焊接時是需要加壓的，一般氣壓為2-6kgf/cm2 。
所以塑膠件必須保證在加壓情況下基本不變形。
1.2罐狀或箱形塑膠等，在其接觸焊頭的表面會引起共振而形成一些集中的能量聚集點，從而產生燒傷、穿孔的情況（如圖1所示），在設計時可以罐狀頂部做如下考慮○1 加厚塑膠件○2 增加加強筋○3 焊頭中間位置避空1.3尖角如果一個注塑出來的零件出現應力非常集中的情況，比如尖角位元，在超聲波的作用下會產生折裂、融化。
這種情況可考慮在尖角位加R角。
如圖2所示。
1.4塑膠件的附屬物注塑件內部或外部表面附帶的突出或細小件會因超聲波振動產生影響而斷裂或脫落，例如固定梢等（如圖3所示）。
通過以下設計可盡可能減小或消除這種問題：○1 在附屬物與主體相交的地方加一個大的R角，或加加強筋。
