第２期　２０１４年３月　锅炉制造　Ｂ０ＩＬＥＲ　ＭＡＮＵＦＡＣＴＵＲＩＮＧ　Ｎｏ．２　Ｍａｒ　２０１４　文章编号：ＣＮ２３—１２４９（２０１４）０２—００２３—０２　

克旗４７０　ｔ／ｈ锅炉燃烧器设计与调试　

董自谦，潘德敬　

（哈尔滨锅炉厂有限责任公司，黑龙江哈尔滨１５００４６）　摘要：本文就哈锅自主研发设计的燃烧褐煤技术的燃烧器，在高温高压锅炉运行中，防止锅炉结渣所采用的　运行调节方法的探讨。　关键词：燃烧器；褐煤；四角切园；结渣；中速磨煤机　中图分类号：ＴＫ２２３．２３　文献标识码：Ａ　

Ｂｕｒｎｅｒ　Ｄｅｓｉｇｎ　ａｎｄ　Ｃｏｍｍｉｓｓｉｏｎ　ｏｆ　４７０　ｔ／ｈ　Ｂｏｉｌｅｒ　ｉｎ　Ｋｅｑｉ　Ｐｒｏｊｅｃｔ　

Ｄｏｎｇ　Ｚｉｑｉａｎ，Ｐａｎ　Ｄｑｉｎｇ　（Ｈａｒｂｉｎ　Ｂｏｉｌｅｒ　Ｃｏ．，Ｌｔｄ．，Ｈａｒｂｉｎ　１５００４６，Ｃｈｉｎａ）　Ａｂｓｔｒａｃｔ：Ｔｈｉｓ　ｐａｐｅｒ　ｉｎｔｒｏｄｕｃｅｄ　ｂｒｉｅｆｌｙ　ｔｈｅ　ａｎｔｉ——ｓｌａｇｇｉｎｇ　ａｄｊｕｓｔｍｅｎｔ　ｍｅｔｈｏｄ　ｏｆ　ｂｕｒｎｅｒ　ｆｏｒ　ｌｉｇｎｉｔｅ——　ｆｉｒｅｄ　ｂｕｒｎｅｒ　ｄｅｓｉｇｎｅｄ　ｂｙ　ＨＢＣ　ｉｎｄｅｐｅｎｄｅｎｔｌｙ．ｉｎ　ｈｉｇｈ—ｔｅｍｐ　ａｎｄ　ｈｉｇｈ—ｐｒｅｓｓｕｒｅ　ｂｏｉｌｅｒ’ｓ　ｏｐｅｒａｔｉｏｎ．　Ｋｅｙ　ｗｏｒｄｓ：ｂｕｒｎｅｒ；ｌｉｇｎｉｔｅ；ｃｏｒｎｅｒ　ｔａｎｇｅｎｔｉａｌ；ｓｌａｇｇｉｎｇ；ｍｉｄ—ｓｐｅｅｄ　ｃｏａｌ　ｐｕｌｖｅｒｉｚｅｒ　

ｌ　锅炉基本计算规范　１．１锅炉工作参数　额定蒸发量为４７０　ｔ／ｈ，额定蒸汽压力（表压）　为９．８１　ＭＰａ（１００　Ｋｇｆ／ｃｍ　），锅筒工作压力（表　压）为ｌ１．１７　ＭＰａ（１１４　Ｋｇｆ／ｃｍ　），额定蒸汽温度　为５４０℃，给水温度为２１０±５℃。　１．２煤质资料　煤质资料如下表１所示。　

表１煤质资料　

２锅炉燃烧器设计特点　２．１燃烧系统设计　该锅炉是为克旗煤制天然气工程设计制造　的，锅炉结构为单锅简、自然循环、集中下降管、倒　ｕ形布置的固态排渣煤粉炉，锅炉构架采用全钢　

收稿日期：２０１３—１０—１２　作者简介：董自谦（１９８２一）男，工程师，２００４年毕业于辽宁工程技术大学热能与动力工程专业，工学学士，从事质量管理工作。

　・２４・　锅炉制造　总第２４４期　结构、紧身封闭，锅炉燃料为褐煤，燃烧器为角式　直流式燃烧器，采用正四角切向布置，假想切圆为　８４８　ｍｍ，采用中速磨冷一次风机正压直吹式制粉　系统。每一角燃烧器有四支一次风喷嘴（三备一　用），每台中速磨负责一层四支一次风嘴，燃烧器　采用浓淡分离燃烧器。　２．２燃烧器设计数据　燃烧器设计数据如下表２所示。　表２燃烧器设计数据　

２．３燃烧器结构特点　燃烧器与水冷壁的连接方式为固定连接，燃　烧器固定于锅炉水冷壁喷口框架上，每角燃烧器　由恒力弹簧吊架吊挂于锅炉构架上；运行时，燃烧　器随同水冷壁一起向下膨胀，其膨胀量由风粉管　道吸收，燃烧器不承受风粉管道施加的外力。　该水平浓淡燃烧器是新型产品，其特点是自　身着火能力强，能有效控制水冷壁高温腐蚀，防止　炉膛结渣。此燃烧器特别适用于燃烧含硫量较高　及易结渣的煤质。主要原理是利用淡煤粉气流在　背火侧射入炉膛后，在水冷壁附近形成较强的氧　化性气氛。在较强的氧化气氛下，煤的灰熔点大　大提高，可防止结渣，避免高温腐蚀。浓煤粉气流　在向火侧喷人炉膛后，由于煤粉浓度较高，故所需　着火热较少，确保煤粉的及时着火和燃烬。特别　是在低负荷时，由于较高的煤粉浓度，保证了低负　荷的稳定燃烧。水平浓淡燃烧器另一个突出特点　是，能有效抑制ＮＯ　的排放，燃料燃烧时，燃料氮　几乎全部迅速分解而形成ＨＣＮ、Ｎ、ＣＮ、ＮＨ等中间　产物，这些中间产物若与氧化物（０、０：、ＯＨ）反应　生成ＮＯ。在浓缩煤粉燃烧中，由于燃烧初期煤粉　浓度高，含氧化合物少，使得由燃料氮转化来的中　间产物还原为Ｎ　，从而大大减少了ＮＯ的排放。　３燃烧器运行调试　燃烧器二次风管人口处，设有电动二次风门，　可远方控制二次风门开度以调节燃烧器各喷口的　供风。这台锅炉燃用的褐煤灰的软化温度、熔化温　度都很低，设计燃烧器时充分考虑了燃烧结渣问　题，因此加大了每层一次风喷嘴的间距，一次风喷　嘴的间距由下至上分别为１　３１０　ｍｍ，１　１６０　ｍｍ，　１　３１０　ｍｍ，合理选取一、二次风速以及一、二次风　率，增设燃烬风喷口。　锅炉运行调试时，燃用一、三、四层一次风喷　嘴，备用一次风嘴下的二次风关闭，最下层二次风　风门适当开大，增加下二次风风量，提高了二次风　托粉效果，延长了煤粉在炉膛内的燃烬时间，按照　设计要求调节一二次风比率，严格控制中速磨一　次风出口温度在６２℃左右，避免一次风量过高，　调整炉膛出口氧量值，尽量降低炉膛出口烟气温　度以利于减少ＮＯ　生成。严格控制煤粉细度，即　可防止因煤粉细度结焦，又降低飞灰含碳量。　４　结　论　锅炉通过１６８小时和一段时间运行后，停炉　进行检查，炉膛内水冷壁很光滑，没有出现结渣，　完全达到了设计要求，受到了用户的好评。　

［上接第１８页］　模型并进行动态仿真。得出了蒸汽弹射器耗汽量　为增压锅炉全工况产汽量的８％和１６％时增压锅　炉汽包压力和水位变化规律。为增压锅炉在负荷　阶跃变化情况下的事故预防和科学管理提供了理　论依据。　参考文献　［１］周国义．舰用锅炉原理［Ｍ］．武汉：海军工程大学，　２００７．０９：３４—３５．　［２］　章臣樾．锅炉动态特性及数学模型［Ｍ］．南京：水利　水电出版社，１９８６：３—４．　［３］　朱宽仁．阶跃式供汽对锅炉及运行状况影响的研究　［Ｊ］．热能动力工程．１９９６，ｌ１：７２—７４．　［４］　Ｊｉｍｉｎ　Ｈｕ．Ｒｅｓｅａｒｃｈ　Ｏｎ　ｄｙｎａｍｉｃ　ｍｏｄｅｌ　ｏｆ　ｍａｒｉｎｅ　ｓｕｐｅｒ—　ｃｈａｒｇｅｄ　ｂｏｉｌｅｒ　ｓｙｓｔｅｍ　ｂａｓｅｄ　ｏｎ　ｍｏｄｕｌａｒｉｚａｔｉｏｎ　ｍｏｄｅｌ—　ｉｎｇ［Ｃ］．２０１　１　Ｉｎｔｅｒｎａｔｉｏｎａｌ　Ｃｏｎｆｅｒｅｎｃｅ　ｏｎ　Ｃｏｍｐｕｔａ－　ｔｉｏｎａｌ　ａｎｄ　Ｉｎｆｏｒｍ￣ｉｏｎ　Ｓｃｉｅｎｃｅｓ．２０１　１，９６３—９６６．　［５］　马学武．船舶蒸汽动力装置热力系统的仿真分析　［Ｄ］．哈尔滨工程大学硕士学位论文．２００７．３．　［６］　杨志春．舰船增压锅炉汽包水位动态特性建模及仿　真［Ｄ］．海军工程大学硕士学位论文．２００６．１１．　［７］　洛克申Ｂ　Ａ．锅炉机组水力计算标准方法［Ｍ］．北　京：电力工业出版社，１９８１：５３—６２．　［８］　周国义．增压锅炉水位动态特性建模及仿真研究一　数学建模［Ｊ］．锅炉制造，２０１１（３）：２１—２４．　［９］　周国义，王剑平，何文胜．参数法确定舰船增压锅炉　的蒸发量［Ｊ］．海军工程大学学报，２００４（４）：３０—３３．

合集下载

锅炉燃烧调整试验方案

锅炉燃烧调整试验方案

1 锅炉燃烧调整试验方案

一、试验目的

1、消除在煤泥使用量加大后造成锅炉床温下降的现象；

2、改变目前二次风风压、一二次风配比等参数，试验其是否能对加大煤泥用量产生积极作用。

二、组织机构及分工

组 长：马 瑛

成 员：崔 彪 殷 勇 王鹏军 李军龙 马战强 张慧斌 郭慧军 许红卫

各值长 各锅炉运行班长

分工说明：

组 长：负责本次调试的全面工作；

运行车间：负责锅炉的稳定运行，同时做好试验记录。具体由殷勇、崔彪、王鹏军和炉运行班长负责；

燃料车间：负责输送合格的煤泥（控制煤泥水份在30%--35%之间、煤泥系统能满足运行要求）,并按要求调整好入炉固体燃料热值及粒度。具体由李军龙负责；

检修车间：负责锅炉主辅设备的正常维护及异常设备的抢修。具体由许红卫负责；

生 技 室：负责对各值长生产环节的协调。具体由郭慧军负责；

安 监 室：负责试验期间现场安全监督工作。具体由马占强负责。

三、试验开始前应具备的条件

3.1 锅炉燃烧稳定

床温：控制在930～950℃、差压：控制在8.5～8.8Kpa、负压：维持在-50pa、一次风量：保持在130k m3/h、返料风机：母管风压保持在20-22Kpa、其它参数确保在规程允许范围内。

3.2 四台煤泥泵正常运行，煤泥水份控制在30%--35%，入炉固体燃料热值及粒度合格。

3.3 锅炉的除灰设备运行正常。

3.4 除渣设备

3.4.1 两台冷渣器运行正常。

3.4.2 1#、2#链斗运行正常。

3.4.3 放渣管保持畅通。现场捅渣工具及人员防护设备完好齐全。

四、试验中需要特别注意的事项 2 4.1 锅炉专业在试验过程中，要做好相应的燃烧调整。要以安全稳定运行为主。严格控制各参数底限。出现异常立即停止试验，确保锅炉稳定燃烧。

4.2 锅炉要做好一台突然停止运行时的事故处理（一般当一台煤泥泵故障停止时，锅炉运行工与煤泥值班工做好联系，在尽可能短的时间内将其它煤泥泵的用量增加，如其它煤泥泵的泵送次数不能满足需要时，可以增加煤量，以防灭火）。

工业炉燃烧器调试操作说明书

工业炉燃烧器调试操作说明书

工业炉燃烧器调试操作说明书

注意：本文按照工业炉燃烧器调试操作说明书的格式进行撰写。不局限于这个例子，请结合实际需要，设计合适的格式。

------------------------------------------

工业炉燃烧器调试操作说明书

1. 引言

本操作说明书用于指导工业炉燃烧器的调试操作，以确保其正常运行和高效燃烧。操作人员在进行调试前，请务必详细阅读本说明书，并按照指导进行操作。

2. 安全注意事项

在进行调试操作之前，请注意以下安全事项：

2.1 确保操作人员已经接受相关的培训，了解和掌握燃烧器的基本原理和操作要点，能够正确使用调试仪器和工具。

2.2 在调试过程中，应戴上必要的个人防护装备，如安全帽、防护眼镜、防护手套等。

2.3 确保工业炉的供电已经切断，并在操作过程中慎重操作，杜绝触电和其他安全事故的发生。

3. 调试准备

在进行炉燃烧器调试操作之前，请完成以下准备工作： 3.1 检查炉体及管道：确保炉体和管道无堵塞、无泄漏，炉体内无杂质及残渣。

3.2 检查供气系统：检查供气系统的气压、气流量和气品质，确保正常供气。

3.3 准备调试仪器：准备好操作所需的调试仪器，如燃烧器调试台、温度计等。

4. 调试步骤

4.1 燃烧器预热：将燃烧器通电并预热，等待燃烧器达到工作温度。

4.2 燃气供应设置：根据工业炉的要求，设置燃气供应的压力和流量。调试过程中，可通过调节燃烧器的控制阀来实现。

4.3 点火操作：打开点火装置，进行燃气点火。在点火过程中，注意观察点火火焰的状态，确保火焰稳定且无明显异常。

4.4 燃烧调整：根据需要，调整燃气与空气的混合比例，以获得理想的燃烧效果。可通过调节燃气和空气进气阀实现。

4.5 温度调节：根据工业炉的要求，调节燃烧器的温度，确保炉内温度稳定在设定范围内。可通过调节燃气供应和燃烧风量实现。

4.6 操作记录与验收：在调试过程中，及时记录调试参数和操作情况，如点火时间、调整过程、燃烧效果等。调试完成后，进行燃烧效果验收，确保燃烧器满足工业炉的要求。

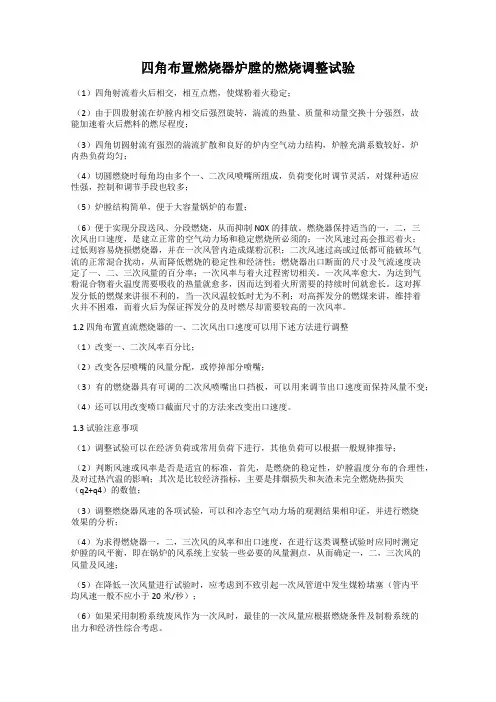

四角布置燃烧器炉膛的燃烧调整试验

四角布置燃烧器炉膛的燃烧调整试验

四角布置燃烧器炉膛的燃烧调整试验

（1）四角射流着火后相交，相互点燃，使煤粉着火稳定；

（2）由于四股射流在炉膛内相交后强烈旋转，湍流的热量、质量和动量交换十分强烈，故能加速着火后燃料的燃尽程度；

（3）四角切圆射流有强烈的湍流扩散和良好的炉内空气动力结构，炉膛充满系数较好，炉内热负荷均匀；

（4）切圆燃烧时每角均由多个一、二次风喷嘴所组成，负荷变化时调节灵活，对煤种适应性强，控制和调节手段也较多；

（5）炉膛结构简单，便于大容量锅炉的布置；

（6）便于实现分段送风、分段燃烧，从而抑制N0X的排放。燃烧器保持适当的一，二，三次风出口速度，是建立正常的空气动力场和稳定燃烧所必须的；一次风速过高会推迟着火；过低则容易烧损燃烧器，并在一次风管内造成煤粉沉积；二次风速过高或过低都可能破坏气流的正常混合扰动，从而降低燃烧的稳定性和经济性；燃烧器出口断面的尺寸及气流速度决定了一、二、三次风量的百分率；一次风率与着火过程密切相关。一次风率愈大，为达到气粉混合物着火温度需要吸收的热量就愈多，因而达到着火所需要的持续时间就愈长。这对挥发分低的燃煤来讲很不利的，当一次风温较低时尤为不利；对高挥发分的燃煤来讲，维持着火并不困难，而着火后为保证挥发分的及时燃尽却需要较高的一次风率。

1.2 四角布置直流燃烧器的一、二次风出口速度可以用下述方法进行调整

（1）改变一、二次风率百分比；

（2）改变各层喷嘴的风量分配，或停掉部分喷嘴；

（3）有的燃烧器具有可调的二次风喷嘴出口挡板，可以用来调节出口速度而保持风量不变；

（4）还可以用改变喷口截面尺寸的方法来改变出口速度。

1.3 试验注意事项

（1）调整试验可以在经济负荷或常用负荷下进行，其他负荷可以根据一般规律推导；

（2）判断风速或风率是否是适宜的标准，首先，是燃烧的稳定性，炉膛温度分布的合理性，及对过热汽温的影响；其次是比较经济指标，主要是排烟损失和灰渣未完全燃烧热损失（q2+q4）的数值；

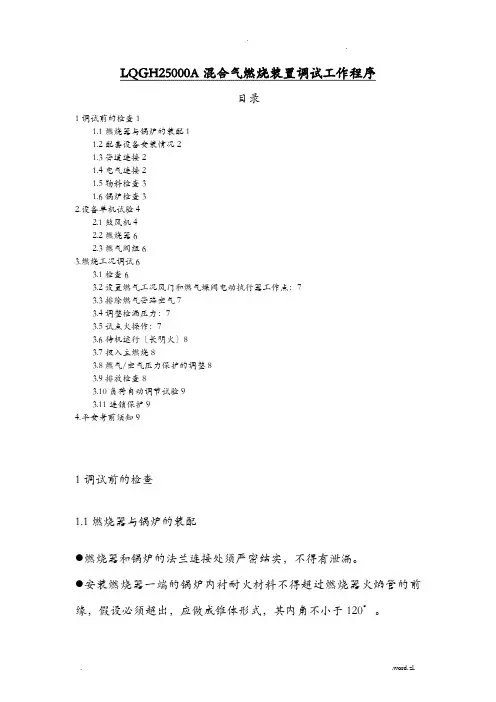

燃烧器调试工作程序
